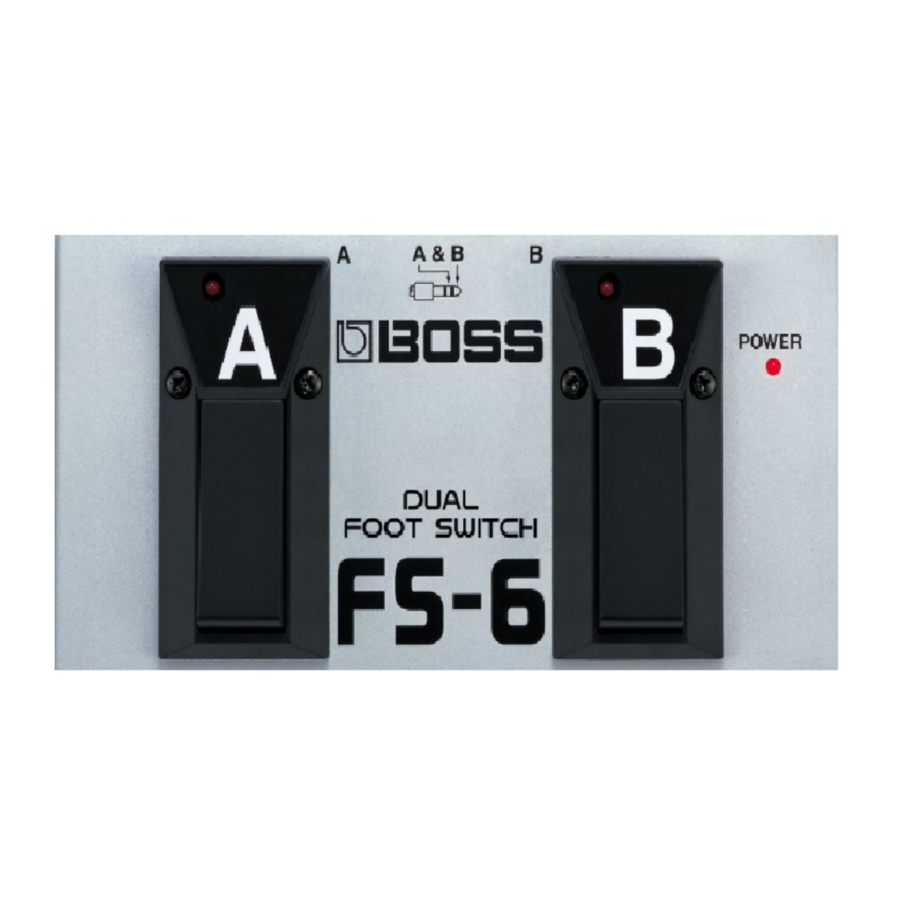

Boss FS-6 - DOPPELFUSSSCHALTER Handbuch

Einführung

Vielen Dank und herzlichen Glückwunsch zur Wahl des BOSS FS-6 Doppelfußschalters. Bevor Sie dieses Gerät verwenden, lesen Sie bitte sorgfältig die Abschnitte mit den Titeln: „SICHERER GEBRAUCH DES GERÄTS“ und „WICHTIGE HINWEISE.“ Diese Abschnitte enthalten wichtige Informationen zum ordnungsgemäßen Betrieb des Geräts. Um sicherzustellen, dass Sie alle Funktionen Ihres neuen Geräts gut verstehen, sollte dieses Handbuch vollständig gelesen werden.
Das Handbuch sollte aufbewahrt und als praktisches Nachschlagewerk jederzeit griffbereit gehalten werden.

Merkmale

  • Dieses Gerät kombiniert die Funktionen der Fußschalter FS-5L (rastend) und FS-5U (momentan). Beide Fußschalter des Geräts können entweder als rastender oder als momentaner Schalter eingestellt werden.
  • Sie können Geräte mit TRS 1/4" Klinkenbuchsen über ein Verbindungskabel mit Stereo-1/4" Klinkensteckern an beiden Enden anschließen.
  • Der FS-6 kann mit einem weiteren FS-6, einem FS-5U/5L oder einem AB-2 verbunden werden.

Verwenden Sie den FS-6 mit BOSS oder Roland Geräten, die mit dem FS-5L oder FS-5U kompatibel sind.
* Es kann keine Gewähr für die ordnungsgemäße Funktion dieses Geräts übernommen werden, wenn es mit anderen als den angegebenen Geräten oder Buchsen verbunden wird.

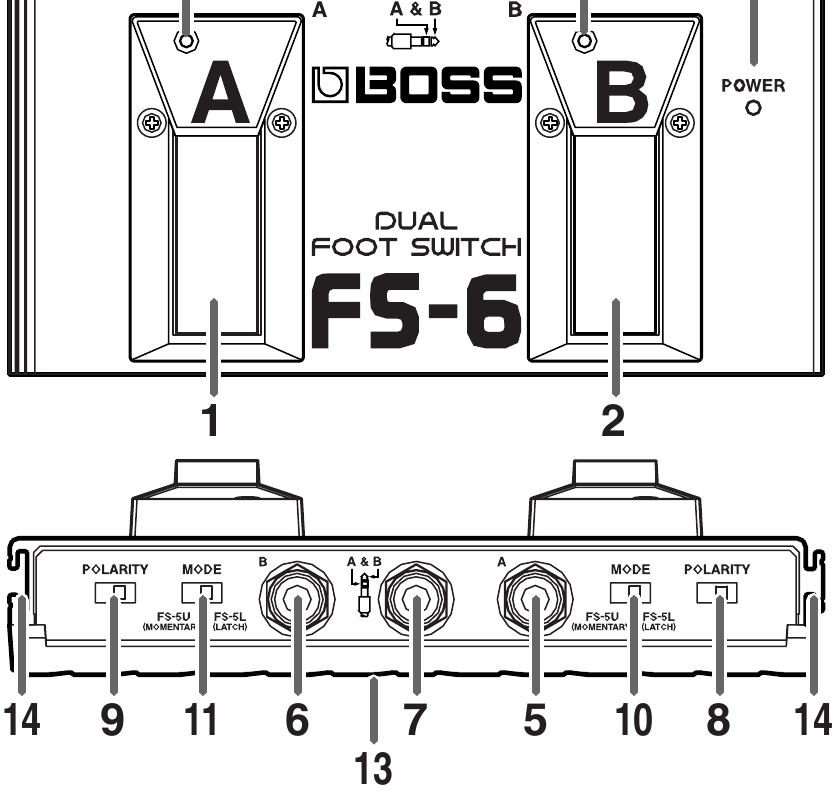

Panelbeschreibung

Panelbeschreibung
Abb.01

  1. Pedalschalter A
    Verwenden Sie diesen als Schalter für das an Buchse A oder Buchse A & B angeschlossene Gerät. Siehe „Anschlüsse“.
  2. Pedalschalter B
    Verwenden Sie diesen als Schalter für das an Buchse B oder Buchse A & B angeschlossene Gerät. Siehe „Anschlüsse“.
  3. Anzeige Pedalschalter A
    Wenn Pedalschalter A auf die Rastfunktion eingestellt ist, leuchtet diese Anzeige abwechselnd auf oder erlischt bei jedem Drücken des Pedalschalters. Wenn Pedalschalter A auf die Momentfunktion eingestellt ist, leuchtet diese Anzeige nur, solange der Pedalschalter gedrückt gehalten wird.
  4. Anzeige Pedalschalter B
    Wenn Pedalschalter B auf die Rastfunktion eingestellt ist, leuchtet diese Anzeige abwechselnd auf oder erlischt bei jedem Drücken des Pedalschalters. Wenn Pedalschalter B auf die Momentfunktion eingestellt ist, leuchtet diese Anzeige nur, solange der Pedalschalter gedrückt gehalten wird.
  5. Buchse A
    Schließen Sie hier das mit Pedalschalter A gesteuerte Gerät an. Verwenden Sie ein Verbindungskabel mit 1/4" Klinkensteckern an beiden Enden.
  6. Buchse B
    Schließen Sie hier das mit Pedalschalter B gesteuerte Gerät an. Verwenden Sie ein Verbindungskabel mit 1/4" Klinkensteckern an beiden Enden.
  7. Buchse A & B
    Schließen Sie hier Geräte mit TRS 1/4" Klinkenbuchsen an. Verwenden Sie ein Verbindungskabel mit Stereo-1/4" Klinkensteckern an beiden Enden.
    • Die Buchsen A, B und A & B fungieren auch als Netzschalter. Die Stromversorgung wird eingeschaltet, wenn ein Stecker in eine dieser Buchsen gesteckt wird, und ausgeschaltet, wenn kein Stecker angeschlossen ist. Ziehen Sie alle Kabel aus diesen Buchsen, wenn Sie das Gerät nicht verwenden.
  8. POLARITY-Schalter A
    Dieser schaltet die Polarität von Pedalschalter A. Nachdem Sie das Benutzerhandbuch des anzuschließenden Geräts konsultiert haben, stellen Sie diesen auf die entsprechende Einstellung.
  9. POLARITY-Schalter B
    Dieser schaltet die Polarität von Pedalschalter B. Nachdem Sie das Benutzerhandbuch des anzuschließenden Geräts konsultiert haben, stellen Sie diesen auf die entsprechende Einstellung.
  10. MODE-Schalter A
    Dieser stellt die Funktion für Pedalschalter A auf LATCH oder MOMENTARY ein.
  11. MODE-Schalter B
    Dieser stellt die Funktion für Pedalschalter B auf LATCH oder MOMENTARY ein.
    • LATCH: Schaltet abwechselnd ein oder aus bei jedem Drücken des Pedalschalters.
    • MOMENTARY: Schaltet ein (aus), solange der Pedalschalter gedrückt gehalten wird, und aus (ein), wenn der Schalter losgelassen wird.
  12. POWER-Anzeige
    Diese leuchtet, wenn das Gerät eingeschaltet ist (wenn ein Stecker in eine Buchse gesteckt ist).
    • Wenn diese Anzeige während des Betriebs schwächer wird oder nicht mehr leuchtet, ist die Batterie fast erschöpft und sollte sofort ersetzt werden.
  13. Batteriefachabdeckung
    Öffnen Sie diese Abdeckung, um die Batterie zu wechseln. Anweisungen zum Batteriewechsel finden Sie unter „Batterie wechseln“.
  14. FS-Verbindungsfeld
    Der FS-6 kann mit einem weiteren FS-6, einem FS-5U/5L oder einem AB-2 verbunden werden.

Vor der Verwendung
Schließen Sie die mitgelieferte Batterie mit der korrekten Polarität an das Anschlusskabel an.

Anschlüsse

* Um Fehlfunktionen und/oder Schäden an Lautsprechern oder anderen Geräten zu vermeiden, reduzieren Sie immer die Lautstärke und schalten Sie die Stromversorgung aller Geräte aus, bevor Sie Anschlüsse vornehmen.

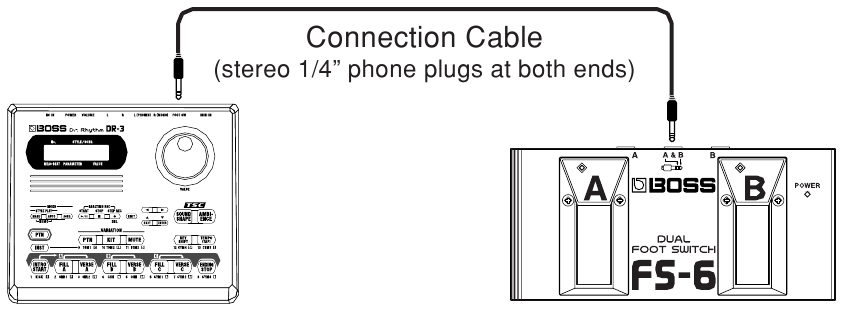

Anschluss an Buchse A & B

Anschluss an Buchse A & B
Abb.02

* Wenn Sie an Buchse A & B anschließen, stecken Sie kein Gerät in Buchse A oder Buchse B. Dies kann zu Schäden und/oder Fehlfunktionen führen.

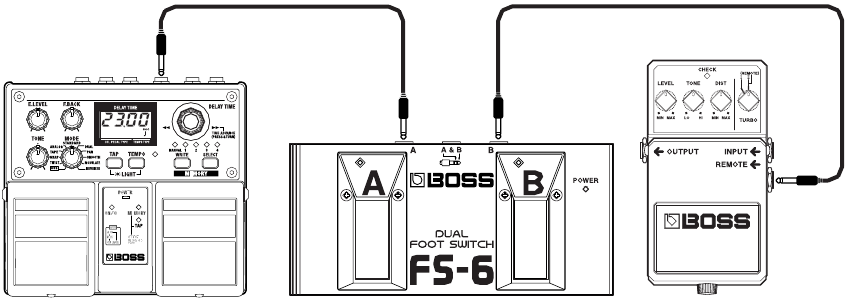

Anschluss an Buchse A oder B

Anschluss an Buchse A oder B
Abb.03

Einstellen des POLARITY-Schalters

Um die Polaritätseinstellung des FS-6 an die Polaritätseinstellung für den FS-5U oder FS-5L anzupassen, wie im Benutzerhandbuch des anzuschließenden Geräts angegeben, gehen Sie wie unten beschrieben vor.

* Gemäß diesen Einstellungen wechselt die Einstellung auf OPEN, wenn der Schalter eingeschaltet ist, und auf CLOSE, wenn der Schalter ausgeschaltet ist.

Einstellen des POLARITY-Schalters
Abb.04

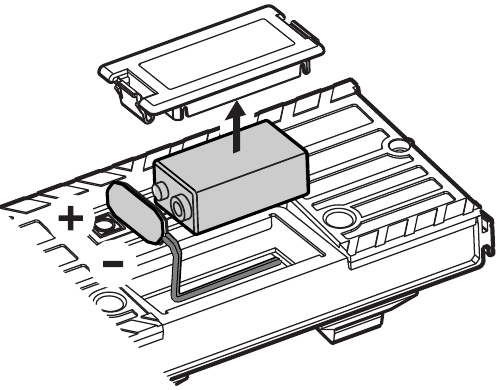

Batterie wechseln

Wenn die POWER-Anzeige während des Betriebs schwächer wird oder nicht mehr leuchtet, bedeutet dies, dass die Batterie fast leer ist und ersetzt werden muss.

* Beim Umdrehen des Geräts vorsichtig vorgehen, um ein Herunterfallen oder Umkippen zu vermeiden.

Batterie wechseln
Abb.05

* Beim Batteriewechsel darauf achten, die Platine im Inneren des Geräts nicht zu berühren.

  1. Öffnen Sie die Batteriefachabdeckung.
  2. Entnehmen Sie die alte Batterie aus dem Batteriefach und entfernen Sie das daran angeschlossene Anschlusskabel.
  3. Schließen Sie das Anschlusskabel an die neue Batterie an.
    * Achten Sie unbedingt auf die korrekte Polarität der Batterie (+ versus -).
  4. Legen Sie die Batterie in das Fach ein.
  5. Schließen Sie die Batteriefachabdeckung.
    * Drücken Sie die Abdeckung, bis sie hörbar einrastet.

Fehlerbehebung

Stromversorgung schaltet sich nicht ein (POWER-Anzeige leuchtet nicht)

  • Ist das Kabel vollständig in die Buchse gesteckt?
    • Die Stromversorgung wird eingeschaltet, wenn ein Kabel in eine der Buchsen gesteckt wird. Stellen Sie sicher, dass das Kabel fest und sicher eingesteckt ist.
  • Ist die Batterie leer?
    • Ersetzen Sie die Batterie durch eine neue, wie unter „Batterie wechseln“ beschrieben.
  • Verwenden Sie ein Verbindungskabel mit Stereo-1/4" Klinkensteckern an beiden Enden, um eine Verbindung zu Buchse A oder Buchse B herzustellen?
    • Verwenden Sie ein Verbindungskabel mit Mono-1/4" Klinkensteckern an beiden Enden.

Angeschlossenes Gerät funktioniert nicht ordnungsgemäß

  • Haben Sie die Verbindung zur entsprechenden Buchse am Gerät hergestellt?
    • Überprüfen Sie den Typ der am anzuschließenden Gerät verwendeten Buchse.
  • Ist die POWER-Anzeige gedimmt oder aus?
    • Die Batterie könnte leer sein. Ersetzen Sie die Batterie durch eine neue, wie unter „Batterie wechseln“ beschrieben.
  • Ist die Einstellung des POLARITY-Schalters korrekt?
    • Stellen Sie die Polarität gemäß den Spezifikationen des angeschlossenen Geräts ein.
  • Ist die Einstellung des MODE-Schalters korrekt?
    • Stellen Sie den MODE gemäß den Spezifikationen des angeschlossenen Geräts ein.

Pedalschalter-Anzeige leuchtet nicht

  • Ist der Schalter ausgeschaltet?
    • Drücken Sie den Pedalschalter.
  • Ist der POLARITY-Schalter fest in der richtigen Position eingestellt?
    • Stellen Sie sicher, dass der POLARITY-Schalter fest in der richtigen Position eingestellt ist.

Anzeige gedimmt/aus

  • Die Batterie könnte leer sein. Ersetzen Sie die Batterie durch eine neue, wie unter „Batterie wechseln“ beschrieben.

Technische Daten

Bedienelemente

Pedalschalter A, B / POLARITY-Schalter A, B / MODE-Schalter A, B

Anschlüsse

Buchse A, Buchse B (1/4 Zoll Klinkentyp)
Buchse A & B (TRS 1/4 Zoll Klinkentyp)

Stromversorgung

DC 9 V: Trockenbatterie/9 V 6F22 (Kohle-Zink), 6LR61 (Alkaline)
* Erwartete Batterielebensdauer bei Dauerbetrieb:
Kohle-Zink: 70 Stunden, Alkaline: 100 Stunden (A und B = EIN, MODE = LATCH)
Diese Werte variieren je nach den tatsächlichen Nutzbedingungen.

Stromaufnahme

8 mA (max.)

Abmessungen

188 (B) x 91 (T) x 43 (H) mm
7-7/16 (B) x 3-5/8 (T) x 1-3/4 (H) Zoll

Gewicht

470 g / 1 lb 1 oz (inklusive Batterie)

Zubehör

Trockenbatterie/9 V (6F22), Benutzerhandbuch
* Im Interesse der Produktverbesserung können die Spezifikationen und/oder das Aussehen dieses Geräts ohne vorherige Ankündigung geändert werden.
