6. Rückseite
ETHERNEN
Service port
LNB IN 13/18V 400 mA MAX
Connect a satellite antenna cable
HDMI Connect to the TV using an HDMI cable

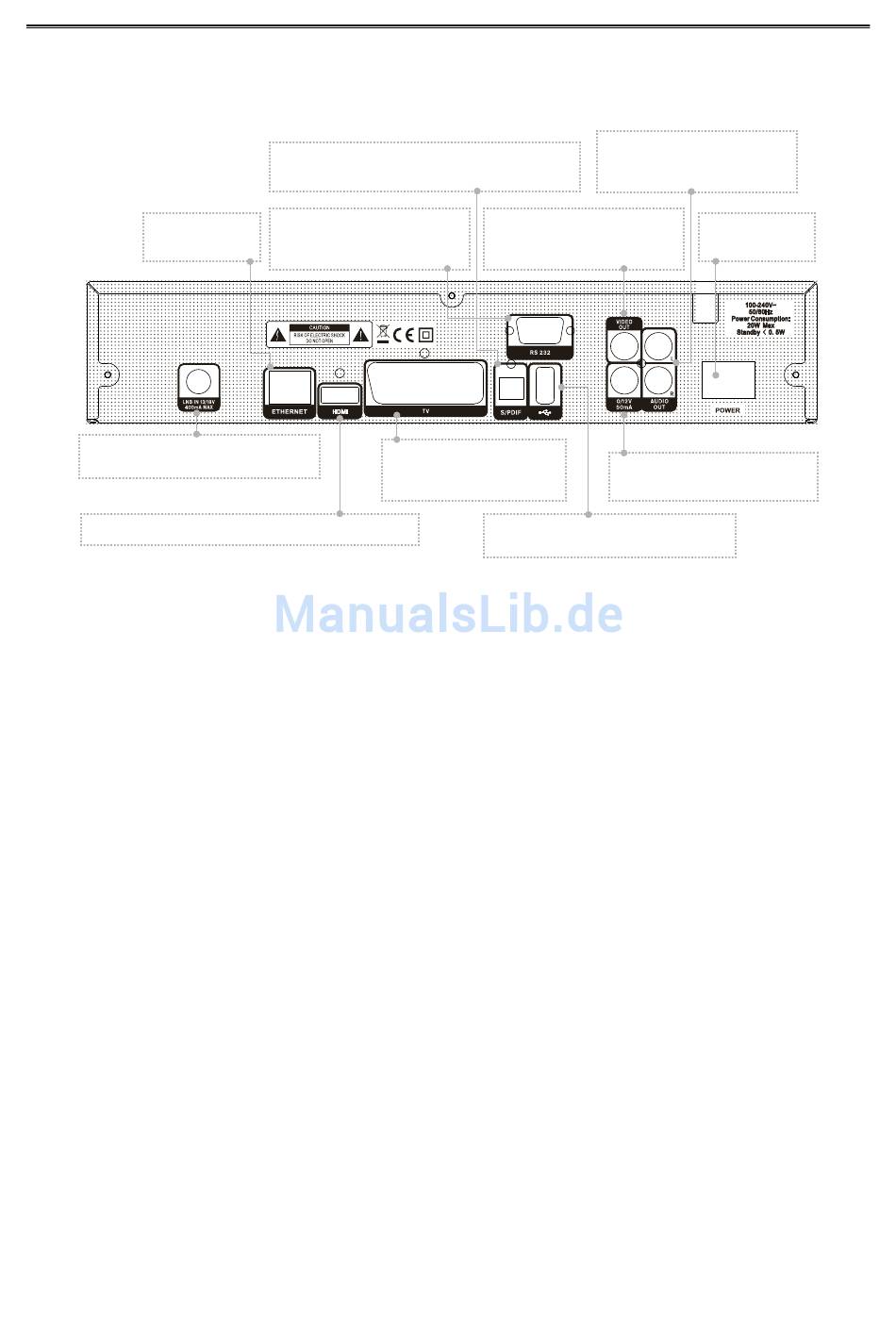

Bitte beziehen Sie sich auf das Bild oben für alle möglichen Anschlüsse Ihres Receivers.
Schließen Sie das Gerät an die Steckdose, wenn alle Anschlüsse hergestellt sind und überprüft wurden.
Ihre Konfiguration kann je nach Modell variieren.
Hauptschalter: Um den Receiver Ein / Aus zuschalten. (Stromlos)
LNB IN 13/18V 400mA
MAX: Dieser Anschluss ist das Koaxialkabel vom LNB Ihrer Sat-Schüssel.
VIDEO OUT: Diese Cinch-Buchse wird verwendet, um ein externes Videogerät anzuschließen.
AUDIO R / L: Diese RCA-Anschlüsse verwendet werden, um externe Audio Verstärker oder Systeme
anzuschließen.
S / PDIF: Digital Audio-Schnittstelle, AV-Verstärker zu S / PDIF Eingang zu verbinden.
HDMI: Audio-und Video-Ausgang für Fernseher mit HDMI-Eingang Jack nur eingestellt werden.
RS 232: (SERIAL PORT) Diese wird verwendet, um Ihren Receiver mit einem Computer über ein serielles
Kabel zu verbinden.
USB Anschluß: Für USB 2.0 Host, USB-Festplatte oder Flash-Disk Speicher Medien.
Scart: Dieser wird verwendet, um Ihren Fernseher über SCART-Kabel anzuschließen.
RF OUT: Dies ermöglicht den Anschluss zu einem anderen Empfänger. (Optional)
RF IN: Dieser Anschluss wird für das Koaxialkabel aus terrestrischen Antenne benötigt. (Optional)
Ethernet: Netzwerk-Port, damit können Sie eine neue Software aus dem Internet laden.
SPDIF Connect to the audio system using
an S/PDIF cable (digital audio)
RS232
Connect to the receiver
using a computer cable
TV
Connect to the TV using
a TV SCART cable
- 9 -
AUDIO
Connect to the TV or VCR
using an RCA cable
VIDEO
Connect to the TV or VCR
using an RCA cable
O/12V 50 mA
Peripheral 12v power supply
USB Port
Connect to the USB storade device
POWER
Powers on/off
