Installazione con lettore DVD e impianto stereo
Innanzi tutto, installare il registratore con disco rigido come indicato nella sezione «In-
stallazione senza lettore DVD e impianto stereo» (vedere pagina 14). Quindi attenersi
alle seguenti indicazioni per collegare il lettore DVD o l'impianto stereo.

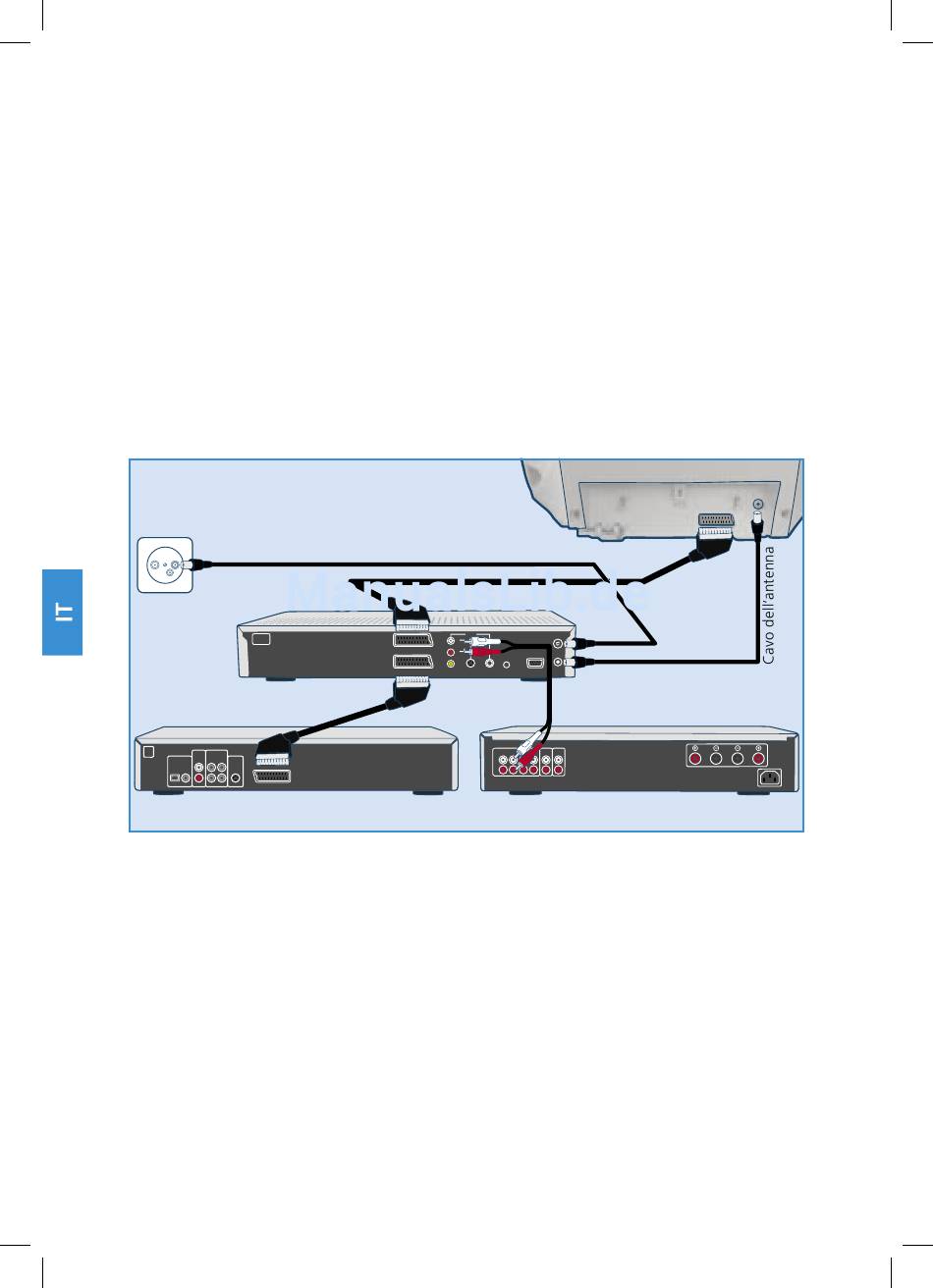

Collegamento del lettore DVD
1
Collegare con un cavo SCART (non incluso nella confezione) l'uscita SCART del
lettore DVD all'uscita «EXT» del registratore con disco rigido.
Parti posteriori
320 V ~ 50 Hz
Registratore con disco rigido
AUDIO
AUDIO
OUT
OUT
DIGITAL OUT
S-VIDEO
OUT
AVI
IN
OUT
DVD
Collegamento dell'impianto stereo
2
Collegare con un cavo audio Cinch (non incluso nella confezione) le uscite «AU-
DIO R» (rossa) e «AUDIO L» (bianca) del registratore con disco rigido all'ingresso
«AUX» dell'impianto stereo.
Alternativa:
se l'impianto stereo dispone di un'uscita digitale, è possibile collegare
con un unico cavo (non incluso nella confezione) l'uscita «DIG. AUDIO» del registrato-
re con disco rigido all'ingresso digitale dell'impianto stereo.
16
Televisore
Cavo dell'antenna
1
Cavo SCART
OUT
ANTENNE
L
AUDIO
TV
R
LOOP
IR
CONTROL
BOOSTER
VIDEO
Y/C
DIG.AUDIO
EXT
2
Cavo audio Cinch
CD
AUX
DVD
TUNE
REC
TAPE
Impianto stereo
2. Installazione
