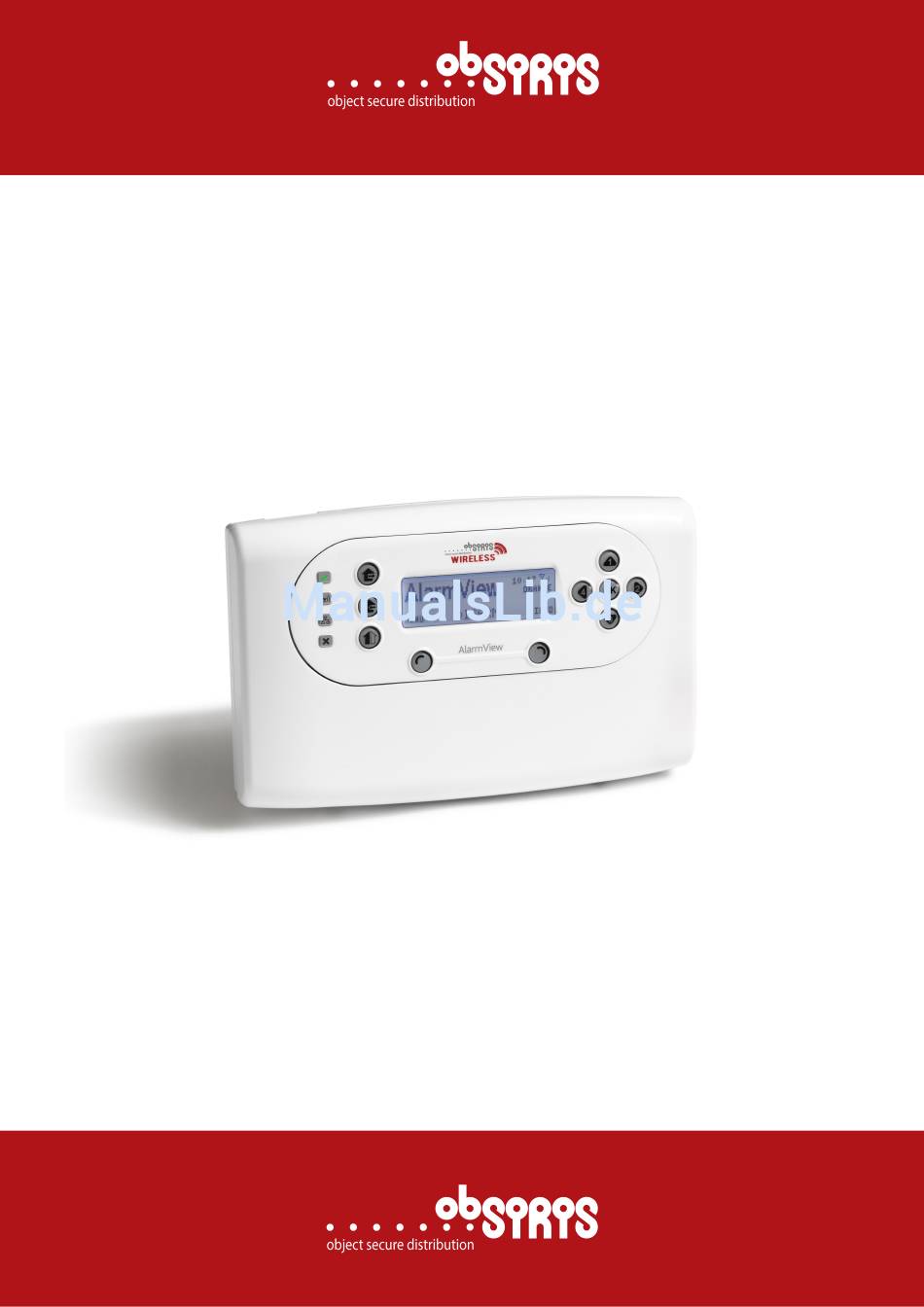

- Seite 1 Pro g r a m m i e r a n l e i t u n g D i e A l a r m a n l a g e.
- Seite 2 1.0 Features 1.1 AlarmView System Errichter Errichter End-user • visuelle Verifikation: Bilder werden an die Kontakte in der Zentrale per MMS und/oder Email verschickt • Anforderungen von Bildern über das Handy per Kurzbefehl • Upload/Download per IP Receiver • drahtlose Periphergeräte, wie z. B. Bewegungsmelder, Rauchmelder, Paniktaster, Tastaturfeld, Funk-Fernbedienung, Magnetkontakt, etc. •...
- Seite 3 1.2 Technische Eigenschaften * Allgemein Anzahl von Zonen bzw. Peripheriekomponenten bis zu 30: 23 drahtlose, 1 drahtgebundene, 6 visuelle drathlose Peripheriegeräte bis zu 6 Funk-Fernbedienungen oder Funk-Tastaturen bis zu 6 Paniktaster 1 Außensirene Scharf-Modis extern, Home, intern (Away, Home, Part) Alarm stiller Alarm, Sirene integrierte Sirene...
-
Seite 4: Aktivierungstasten

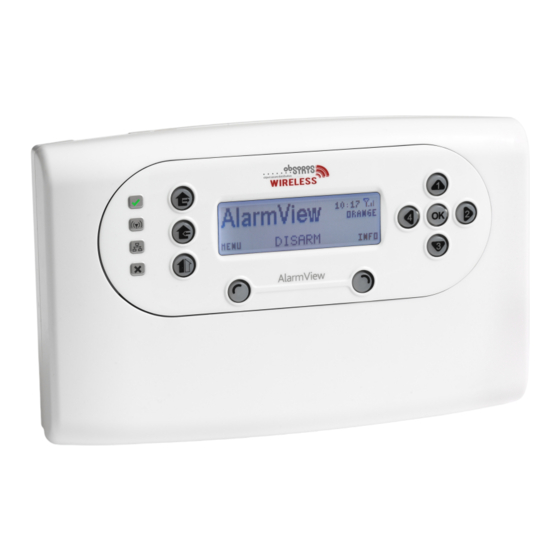

1.3 Die Zentrale (Control Panel) extern scharf LCD Display scharf Home Anzeigen Navigation/ Ziffernfeld intern scharf linke Funktionstaste rechte Funktionstaste Sabotagekontakt 2-fach SIM Akkufach Stromversorgung & Slot für Programmierung 1.4 Buttons Aktivierungstasten Funktionstasten extern scharf Taste links Zugang Menü scharf Home Taste rechts Anzeige System Status intern scharf... - Seite 5 1.5 Displaysymbole der Zentrale Das LCD-Display zeigt den Status der Zentrale an, die aktuelle Uhrzeit, den Mobilfunkanbieter und die Empfangsstärke des Mobilfunknetzes. Bei Systemen mit zwei SIM-Kartenslots erscheint neben der Empfangsstärke, dass eine SIM-Karte vorhanden ist. Zentrale Uhrzeit Empfangsstärke Mobilfunkanbieter Statusmeldung Menüfunktion Statusanzeige...
- Seite 6 1.5.3 LED-Anzeigen LED Farbe/Anzeige Beschreibung grün, konstant Power - OK blau, blinkend aktive drahtlose Kommunikation grün, blinkend Mobilfunk - OK orange, 3x blinkend anstehende Meldungen in Bearbeitung Störung; weitere Information im Display Alarmauslösung; blinken stoppt durch erneutes scharf-schalten oder durch weiß, blinkend Eingabe der System-Log 1.5.4 INFO-Anzeige...
-
Seite 7: Installation
2 Installation 2.1 Generelle Richtlinien Die Zentrale sollte an eine Stelle installiert werden, die eine optimale Verbindung bzw. Empfang mit den Peripheriegeräten hat. Ebenso sollte in der Nähe der Zentrale die Möglichkeit sein, das Netzteil anschließen zu können. Weiterhin ist zu prüfen, ob die Zentrale im Bereich der Haupteingangstür montiert werden kann. - Seite 8 Schließen Sie das Akkufach und mit den Schrauben befestigen Entfernen Sie nun mit einem Schlitzschraubendreher den Plastikschutz der Anschlüsse. Hierbei müssen Sie etwas Druck auf den Plastikschutz ausüben. Einstecken der SIM-Karte(n) in den SIM-Kartenhalter: a) bei Zentralen mit einem SIM-Steckplatz wird die SIM-Karte in den oberen Slot eingesteckt (bezeichnet mit „SIM-1 Main“) b) bei Zentralen mit „DUAL SIM“: zuerst die Backup-SIM in den unteren Slot einstecken (bezeichnet mit „SIM-2 Backup“).
- Seite 9 11. Hängen Sie nun die Zentrale auf 2.3 Professionelle Montage mit Sabotagekontakt Für eine Montage der Zentrale unter Verwendung des Sabotagekontakts gehen Sie folgendermaßen vor: Öffenen Sie die Frontblende der Zentrale: Setzen Sie hierzu einen schmalen Schlitzschraubendreher in die beiden Schlitze an der Unterseite der Zentrale an und üben Druck nach oben aus Heben Sie nund die Frontblende ab...
- Seite 10 Ziehen Sie an der Kunststoffhalterung der Leiterplatte, indem Sie beide Clips nach außen drücken Stecken Sie das Akkukabel in die entsprechende Buchse Einstecken der SIM-Karte(n) in den SIM-Kartenhalter: a) bei Zentralen mit einem SIM-Steckplatz wird die SIM-Karte in den oberen Slot eingesteckt (bezeichnet mit „SIM-1 Main“) b) bei Zentralen mit „DUAL SIM“: zuerst die Backup-SIM in den unteren Slot einstecken (bezeichnet mit „SIM-2 Backup“).
- Seite 11 Der Sabotagekontakt muss entsprechend nach EN50131-1 mit einer Schraube gesichert sein! Sabotagekontakt Ziehen Sie nun das Netzteilkabel durch die Zugentlastung der Zentrale Sichern Sie die Rückseite der Zentrale an ihrem Montageort Verbinden Sie den Netzteiladapter mit der Buchse der Zentrale Bitte achten Sie darauf, dass Sie zuerst das Netzteil mit der Zentrale verbinden, bevor Sie das Netzteil in eine entsprechende Steckdose stecken! Der LCD-Bildschirm der Zentrale zeigt nun zu Ihnen.
-
Seite 12: Setup Und Programmierung
3. Setup und Programmierung AlarmView ist in zwei Menüebenen unterteilt. Zugang jeweils mit einem Passwort. Hierbei wird unterschieden zwischen der sogenannten Errichterebene und der Userebene. Eine Programmierung der Zentrale kann auch über einen Fernzugriff erfolgen. Der Einfachheit halber ist das nachstehende Menu in englischer Sprache aufgeführt. 3.1 Errichter-Ebene Zugang: Drücken Sie die linke Funktionstaste unter „Menü“. - Seite 13 3.3 Passwörter auf Werkseinstellung zurücksetzen Zentrale und Akku stromlos machen für eine Dauer von 10 Sekunden Zentrale nun wieder mit Strom versorgen. Die Standard-Passwörter (Errichter 1234 und User 1111) sind für eine Dauer von 30 Sekunden verwendbar 4. Menü „Optionen“ In diesem Menü...
-
Seite 14: Service Menü
4.3 Kontakte In diesem Menü werden Einstellungen zu den sechs möglichen Kontakten vorgenommen. Diese Kontakte erhalten Meldungen über Alarmereignisse und andere Systemereignisse. Die Ereignisse werden im Menü „Kontakt 1-6“ gesetzt. Zum Empfang von Meldungen für einen Kontakt, gehen Sie folgendermaßen vor: Rufen Sie das Installationsmenü... - Seite 15 5.3 Optionen Zonen-Status Es sind drei Statusoptionen in der Testanzeige vorhanden. a. Zahl: Das ist die Zonennummer. Diese erscheint vor der Prüfung bei „normalen“ Zonen. Hiervon ausgenommen sind die visuellen Zonen. b. Signalstärke 1) Zonen 1-24: die Anzeige (Indikator) erscheint, wenn die Zone ausgelöst wurde 2) Zonen 25-30, visuelle Zonen: der Indikator wird mit der Zonennummer ersetzt 3) Leer: die Zone ist deaktiviert 5.4 RSSI Empfangsstärke...
- Seite 16 5.7 Test der Kommunikation (SIM-Karten) In diesem Menü können Sie die Prüfung des Kommunikationsaufbaus der SIM-Karte vornehmen. Hierzu werden Daten gesendet und empfangen. Errichterebene: Dienst -> Tests -> Kommunikation Wählen Sie SIM 1 oder SIM 2 aus Wählen Sie den Testtyp aus und drücken Sie „OK“ Drücken Sie „OK“...
-
Seite 17: Uhrzeit Und Datum
6.1 Fernzugriff Der Fernzugriff hinsichtlich der Passwort-Steuerung wird hier nicht näher beschrieben 7 Uhrzeit und Datum Bei Inbetriebnahme kann eine Einstellung notwendig sein oder nach einem längeren Stromausfall. Hier wird die Einstellung für Uhrzeit und Datum beschrieben. Derzeit erfolgt keine automatsiche Sommer/Winterzeitumschaltung. 7.1 Uhrzeit Errichter-Ebene: Uhrzeit stellen (Set Clock)->... -
Seite 18: Menü Programmierung
8 Menü Programmierung Das Menü „Programmierung“ stellt die Programmierung der verschiedenen Funktionen der Alarmanlage zur Verfügung. 8.1 Zonen / Peripherie Programmieren und definieren Sie sämtliche Melder und Peripheriegeräte des Alarmsystems. Stelle Sie sicher, dass in allen Komponenten die entsprechenden Batterien eingesetzt sind. 8.2 Zonen Errichter-Ebene: Programmierung (Programming) ->... - Seite 19 Wählen Sie Zonentyp (Zone Type) aus und wählen Sie den Typ. Folgende verschiedene Typen sind auswählbar: Normal, Eingang/Ausgang, Follower, 24h, Panik, Medical und Feuer. Was ist eigentlich mit „Follower“ gemeint? Siehe Glossar der Begrifflichkeiten Wählen Sie „Alarmeinstellungen“ (Arm Set) und definieren Sie den Modus der Zone bei Schärfung der Zentrale. Eine Mehrfachauswahl ist möglich Wählen Sie „Name“...
- Seite 20 8.2.1 Visuelle Zonen AlarmView unterstützt bis zu sechs visuelle Zonen. Also Bewegungsmelder mit Kameras bzw. Kamera. Für eine Programmierung einer visuellen Zone gehen Sie folgendermaßen vor: Errichter-Ebene: Programmierung (Programming) -> Zonen -> Peripherie -> visuelle Zonen Auswahl für visuelle Zonen von 25 -30 Wählen Sie nun „Geräte-ID“...
- Seite 21 Wählen Sie „Name“ und vergeben dieser Zone einen Namen. Wählen Sie „Optionen“ (Options) und legen Sie für diese Zone die Eigenschaften fest. Eine Mehrfachauswahl ist möglich. Folgende Optionen sind möglich: Sirene: sobald eine Zone meldet, wird die Sirene aktiviert Force Arm (erzwungene Scharfschaltung): Scharfschaltung erfolgt bei offenen Zonen. Voraussetzung ist, dass diese während der Ausgangsverzögerung geschlossen wird.
- Seite 22 8.4 Paniktaster (Panic button) AlarmView unterstützt bis zu sechs PCP-Taster für Panik-Funktion und medizinische Notfälle Für eine Programmierung für Panik/Notfall-Taster gehen Sie folgendermaßen vor: Errichter-Ebene: Programmierung (Programming) -> Zonen -> Peripherie ->Panik-Taster (Panic-Buttons) Wählen Sie „Panik-Taster X“ (Panic-ButtonX) Wählen Sie Geräte-ID (Device-ID) aus und drücken „lernen“ (learn) Betätigen Sie den „Panik-Taster“...
- Seite 23 8.5 Externe Sirene Für eine Programmierung der externen Sirene gehen Sie folgendermaßen vor: Errichter-Ebene: Programmierung (Programming) -> Peripherie -> ext. Sirene Wählen Sie „Geräte-ID“ (Device-ID) Bestätigen Sie die Serien-Nummer und drücken Die Nummer ist auf einem Aufkleber auf der Rückseite der Sirene aufgedruckt. Falls erforderlich, wählen Sie „Alarmverzögerung“...
- Seite 24 8.6 Integrierte Sirene der Zentrale AlarmView ist mit einer 85 db(A) integrierten Alarmsirene ausgestattet. Errichter-Ebene: Programmierung (Programming) -> Zonen -> Peripherie ->int. Sirene (Built-In Siren) Wählen Sie „abschalten“ (cut off) und geben Sie die Zeit ein, nach wieviel Sekunden die Sirene nach Alarm nicht mehr alarmieren soll.
- Seite 25 Option Dem Kontakt wird..SMS Remote * erlaubt Befehle per SMS an die Zentrale schicken zu können (scharf, unscharf etc.) Remote Look-in * erlaubt Echtzeitbilder bei Abruf empfangen zu dürfen SMS Event Report * dem Empfang von Alarmmeldungen oder anderen Ereignissen erlaubt (über SMS) MMS Visual dem Empfang von visuellen Verifikationen per MMS erlaubt (Bilder bei Alarm) Email Event...
- Seite 26 Bei Verwendung von zwei Mobilfunkkarten (Dual-SIM), wählen Sie SIM2 (Backup) Wählen Sie „Auswahl Anbieter“ (Select operator) und führen Sie die Schritte 1 -4 aus Wählen Sie „Optionen“ und wählen die nachfolgenden Möglichkeiten aus: a) Rücksetzung auf MAIN-SIM (Main SIM Restore): wählen Sie, nach wieviel Stunden das System von SIM2 auf SIM1 wechseln soll.
- Seite 27 8.9.2 Scharf / Unscharf Definieren Sie hier die verschiedenen Optionen für scharf/unscharf. Mehr Informationen finden Sie im „Glossar der Begrifflichkeiten“ a) Fehler-LED leuchtet b) Eine Sabotagemeldung liegt an c) Eine Zone ist geöffnet d) „Erzwungene Scharfschaltung“ (Force Arm) ist nicht aktiviert 8.9.2.1 Optionen Um Scharf/Unscharf-Optionen zu programmieren, gehen Sie folgendermaßen vor: Errichter-Ebene: Programming ->...
- Seite 28 8.9.3 PGM Ausgang AlarmView ermöglicht eine PGM Verbindung. Hierfür gehen Sie folgendermaßen vor: Errichter-Ebene: Programmierung -> System -> Optionen -> PGM Outputs -> PGM 1 Wählen Sie „Auslöser“ (Trigger Upon) und wählen Sie, bei welchem Zustand ausgelöst werden soll Auslöser (Trigger) Der PGM-Ausgang löst aus, sobald...
- Seite 29 8.9.4 Auslöser-(Trigger) Eingänge AlarmView stellt drei Eingangsanschlüsse zur Verfügung, die es ermöglichen eine Schaltung durch eine externes Alarmsystem vorzunehmen. Um die Trigger-Eingänge zu programmieren, gehen Sie folgermaßen vor: Errichter-Ebene: Programmierung -> System -> Option -> Trigger Eingänge Wählen Sie „Trigger X“ und wählen den gewünschten Trigger. Trigger Der Eingang wird ausgelöst, sobald...
- Seite 30 8.9.6 Passwörter löschen Um Passwörter zu löschen, gehen Sie folgendermaßen vor: Errichter-Ebene: Programmierung -> Werkseinstellung Wählen Sie „Passwörter löschen“ (Clear Passwords). Bestätigen Sie die angezeigte Meldung Drücken Sie „Ja“ 8.9.7 Zonen löschen Sie löschen hier alle Zonen. Nach dieser Aktion werden Sie aufgefordert, alle Zonen und Peripherie-Komponenten neu zu programmieren. Errichter-Ebene: Programmierung ->...
- Seite 31 9 Kommunikationsstop Der Kommunikationsstop ermöglicht es Ihnen, die gesamte Kommunikation vorübergehend zu stoppen. Alle anstehenden Meldungen werden gestoppt und der Kommunikationspuffer wird deaktiviert. Diese Option kann bei folgenden Situationen verwendet werden: a) Während des Installationsvorgangs b) Während eines System-Tests c) Im Falle eines Fehlalarms Errichter-Ebene: Auswahl „Stop Komm“...
- Seite 32 Glossar der Begrifflichkeiten Alarmtypen Einbruch Alarmereignis, welches durch Verletzung der Zone bei scharfer Anlage ausgelöst wird Feuer Ereignis bei Auslösung der Rauchmelder Sabotage (Tamper) Alarmereignis, welches bei Manipulation ausgelöst wird Panik/Notfall Alarmereignis, welches durch Drücken des Notfalltasters ausgelöst wird Alarmrücksetzung (Alarm Restore) Schließen des Alarmereignis und Wiederherstellung des Systems in seinen vorherigen Zustand Scharfschaltung extern scharf...
- Seite 33 Pro g r a m m i e r a n l e i t u n g S t a n d 0 9 / 2 0 1 5 - A n l e i t u n g e n t h ä l t k e i n e S o f t w a r e p r o g r a m m i e r u n g - A n l e i t u n g e n t h ä...
