Verwandte Anleitungen für chiliGREEN MediaDisk III
Inhaltszusammenfassung für chiliGREEN MediaDisk III

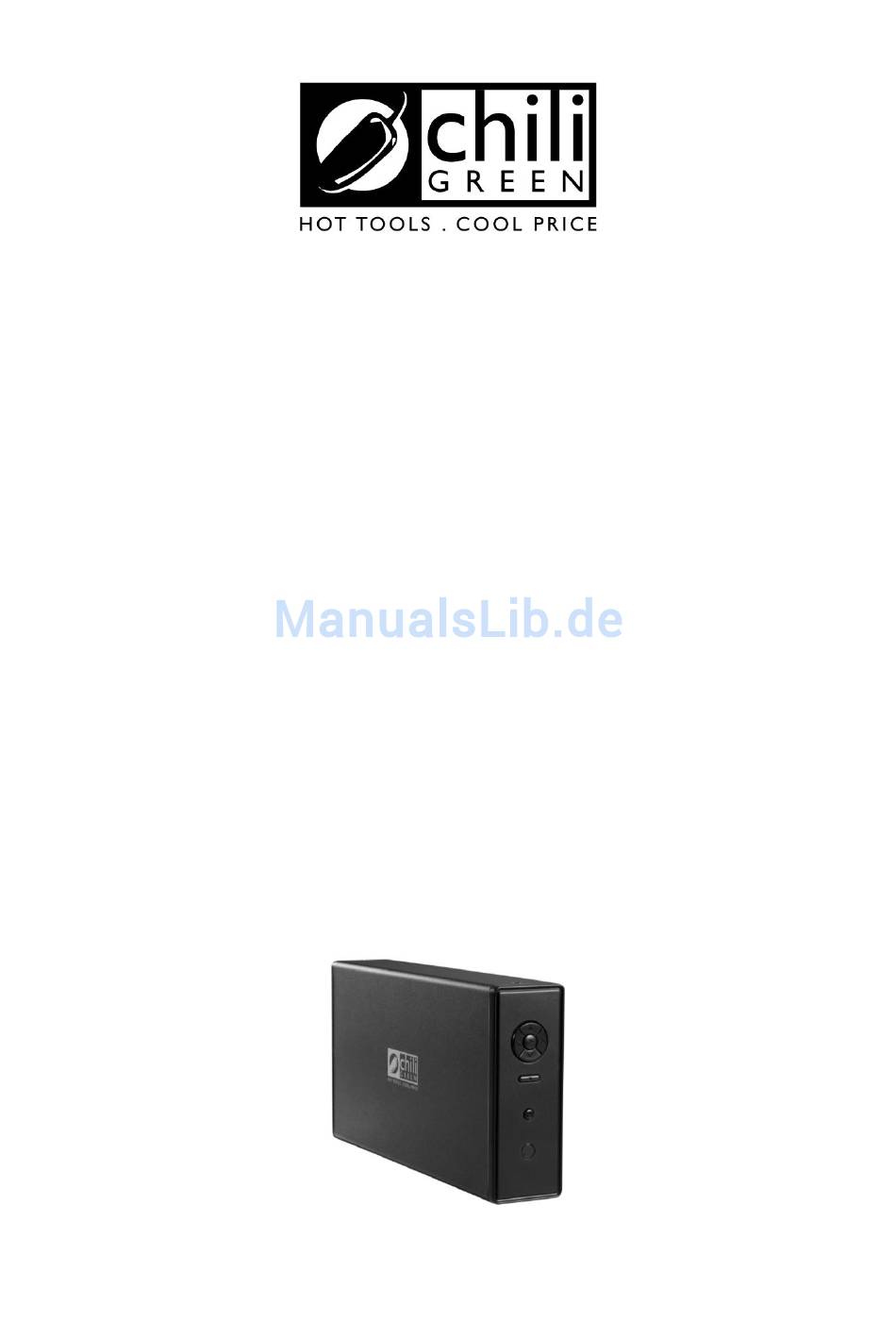

- Seite 1 MediaDisk III Multimedia-Festplatte mit HDMI-Anschluss Bedienungsanleitung (Version 1.0, Feb 09) www.chiligreen.com/multimedia...
-
Seite 2: Inhaltsverzeichnis
1 Inhaltsverzeichnis Inhaltsverzeichnis ............................. 2 Allgemeine Hinweise ..........................3 Sicherheits- und Bedienungshinweise ....................3 Support ..............................4 Garantiebestimmungen ..........................4 Spezifikationen ............................5 Lieferumfang ............................. 5 Frontseitiges Bedienpanel ........................6 Fernbedienung ............................7 10 Inbetriebnahme ............................8 10.1 Anschluss an ein Fernsehgerät ..................... 8 Formatierung ............................ -
Seite 3: Allgemeine Hinweise
2 Allgemeine Hinweise Herzlichen Glückwunsch zum Erwerb der chiliGREEN MediaDisk III! Das Gerät kann eine Vielzahl verschiedener Mediadateien wiedergeben und verfügt u. a. über die nachfolgend angeführten Features: Verwendungsmöglichkeit als externe USB-Festplatte Wiedergabe von TV/Video/Audio Direktanschluss an TV-Geräte (kein PC notwendig) Bitte lesen Sie diese Bedienungsanleitung und die darin enthaltenen Garantiebestimmungen, bevor Sie das Gerät in Betrieb nehmen. -
Seite 4: Support
Verfügung (s. oben). Bitte beachten Sie, dass Softwareprobleme, insbesondere Installations- und Bedienungsfehler, nicht von der Herstellergarantie gedeckt sind! 5 Garantiebestimmungen Sie können für die chiliGREEN MediaDisk III zwei Jahre ab Kaufdatum Garantie in Anspruch nehmen, wobei Support - 4/17... -
Seite 5: Spezifikationen
Abmessungen: 205 x 110 x 38 mm 7 Lieferumfang 1 x MediaDisk III mit Standfuß, 1 x Netzadapter, 1 x Fernbedienung, 1 x AV Kabel, 1 x YPbPr Kabel, 1 x USB Kabel, 1 x Bedienungsanleitung, 1x HDMI-Kabel. Spezifikationen - 5/17... -
Seite 6: Frontseitiges Bedienpanel
8 Frontseitiges Bedienpanel Abbildung 1 - Frontansicht Taste Funktion auf (up) aufwärts (Menüsteuerung/Cursor) ab (down) abwärts (Menüsteuerung/Cursor) links (left) links (Menüsteuerung/Cursor) rechts (right) rechts (Menüsteuerung/Cursor) Play Wiedergabe starten Stop Wiedergabe stoppen Power Gerät ein/ausschalten Fernbedienungsempfänger (bitte nicht verdecken) Frontseitiges Bedienpanel - 6/17... -
Seite 7: Fernbedienung
9 Fernbedienung Taste Funktion Ein- /Aus-Schalter Setup Setup-Menü aufrufen Mute Stummschaltung ein/aus wechselt zwischen den verschiedenen TV Out Videoausgängen Preview on/off Vorschau im Menü ein/aus Info zeigt Informationen über den aktuellen Titel Zoom vergrößert das aktuell dargestellte Bild Interval Time Wahl der Bildanzeigedauer im Diaschau-Modus Slide Show startet die Bildwiedergabe im Diaschau-Modus... -
Seite 8: Inbetriebnahme
Lautstärke verringern 10 Inbetriebnahme Verbinden Sie die MediaDisk III mit dem Stromnetz, indem Sie das mitgelieferte Netzteil mit der Festplatte und einer Steckdose verbinden. Schließen Sie dann das mitgelieferte USB-Kabel an der MediaDisk III bzw. an einer USB-Schnittstelle Ihres Computersystems an. Das – eingeschaltete – Computersystem sollte die MediaDisk III automatisch erkennen und eine diesbezügliche Meldung anzeigen. -
Seite 9: Verbindung Über Av/Composite-Anschluss
AV-Kabel an einem Scart-Adapter angeschlossen werden kann. 10.1.2 Verbindung mit Komponenten-Signal (YPbPr) Abbildung 3 - Verbindung mit Komponenten-Signal Schließen Sie die MediaDisk III wie abgebildet an Ihr Fernsehgerät oder einen AV-Receiver an. Vergessen Inbetriebnahme - 9/17... -
Seite 10: Anschluss Über Hdmi
Bedienungsanleitung Ihres TV-Gerätes oder AV-Receivers. 11 Formatierung 11.1 Installation des Formatierungs-Tools Um die MediaDisk III unter Windows 2000/XP/Vista im FAT32-Modus formatieren zu können, benötigen Sie das auf der beiliegenden CD mitgelieferte Format 32 Tool. Gehen Sie zu dessen Installation wie nachfolgend beschrieben vor: Legen Sie die CD in Ihr CD-ROM Laufwerk. - Seite 11 Abbildung 4 - Programmsymbol "SETUP" Wählen Sie im nach dem Programmstart angezeigten Hauptmenü die Option “Installieren“. Abbildung 5 - Hauptmenü Akzeptieren Sie die Lizenzbestimmungen, indem Sie auf “Ich stimme zu“ klicken. Abbildung 6 - Lizenzbestimmungen akzeptieren Geben Sie den auf der CD befindlichen Key ein. Formatierung - 11/17...
-
Seite 12: Starten Und Verwenden Der Software
Abbildung 7 - Abfrage des CD-Keys Im nächsten Fenster können Sie festlegen, wo das Programm gespeichert werden soll. Wir empfehlen, den vorgeschlagenen Pfad zu wählen. Aktivieren Sie das Kontrollkästchen „Desktop Icon erstellen“, wenn das Installationsprogramm zum bequemeren Start ein Desktop-Symbol erstellen soll. Der Aufruf über das Start-Menü... - Seite 13 Gerätevorderseite muß permanent leuchten). Versuchen Sie ggf., das Gerät an einem anderen USB-Anschluss Ihres Computers anzustecken. Führt auch das nicht zum gewünschten Erfolg, müssen Sie die MediaDisk III möglicherweise formatieren (s. Starten und Verwenden der Software). Abbildung 9 - Auswahl des USB-Laufwerks Wählen Sie in der zweiten Drop-Down-Liste die Option „Whole Disk“.
-
Seite 14: Die Menüsteuerung
Verwendung. 12 Die Menüsteuerung 12.1 Das Hauptmenü Wenn Sie die MediaDisk III korrekt mit Ihrem TV-Gerät verbunden haben, wird nach dem Einschalten das Hauptmenü angezeigt. Sie sehen dort alle Ordner, die sich im Hauptverzeichnis („Root“) der Festplatte befinden. -
Seite 15: Das Setup-Menü
Abbildung 11 - Hauptmenü Navigieren Sie die Markierung (Cursor) mit den Navigations/Pfeiltasten auf dem Gerät oder der Fernbedienung zum gewünschten Eintrag und drücken Sie die <Enter>-Taste auf der Fernbedienung oder die <Play>-Taste auf der Vorderseite des Gerätes. Wählen Sie in der nun angezeigten Dateiliste mit den Navigationstasten die gewünschte Datei aus und drücken Sie die Play-Taste, um mit der Wiedergabe zu beginnen. -
Seite 16: Voreinstellungen Ändern
Schrift angezeigt. Haupseite Über diesen Menüpunkt gelangen zurück Hauptmenü. 12.2.2 Voreinstellungen ändern Hier können Sie allgemeine Einstellungen der MediaDisk III ändern. Menüpunkt Auswahlmöglichkeit Beschreibung TV Typ Multisync TV Der Ausgabemodus wird je nach Filmformat automatisch gewählt. Stellen Sie sicher, dass... -
Seite 17: Setup Verlassen
über den HDMI- bzw. Komponentenausgang (YPbPr). OSD Sprache Diverse Auswahl der Menüsprache. Konfig. Standarteinst. Stellt werkseitigen Standardeinstellungen wieder her. Die auf der MediaDisk III gespeicherten Daten gehen dadurch nicht verloren! Hauptseite Über diesen Menüpunkt gelangen zurück Hauptmenü. 12.2.3 Setup verlassen Über diesen Menüpunkt gelangen Sie zurück ins Hauptmenü.
