- Seite 1 Betriebsanleitung und Ersatzteilliste Diagnosesystem SDC 1 SDC 1 SDC 1 An ITW Company...
- Seite 2 SDC 1...
-
Seite 3: Inhaltsverzeichnis
2. Inbetriebnahme ........... . 2 2.1 Kabelverbindungen vom SDC 1 ....... . 2 Anschlüsse auf der Rückseite des SDC 1 . - Seite 4 SDC 1...
-
Seite 5: Sicherheitsvorschriften
Sicherheitsvorschriften Das Diagnosesystem SDC 1 darf erst nach genauem Durchlesen dieser Gebrauchsanleitung für das elektrostatische Pulverbeschichten sowie der Bedienungsanleitung angeschlossen werden. Alle Steckverbindungen am SDC 1 dürfen nur bei ausgeschalteter Gesamtanlage (Anlagenschalter Rot auf gelbem Grund) ein- oder ausgesteckt werden. -
Seite 6: Technische Daten
Technische Daten Diagnosesystem SDC 1 Anzahl PGC Steuerungen pro Gerät: Anzahl PRC-Steuerungen pro Gerät: Wählbare Spannungen: 100 V, 110 V, 120 V, 200 V, 220 V, 230 V, 240 V ± 10% Spannungstoleranzen: Frequenz: 50-60 Hz Sicherungen: 100-120 V: F1, F2 = 500 mA... -
Seite 7: Diagnosesystem Sdc 1

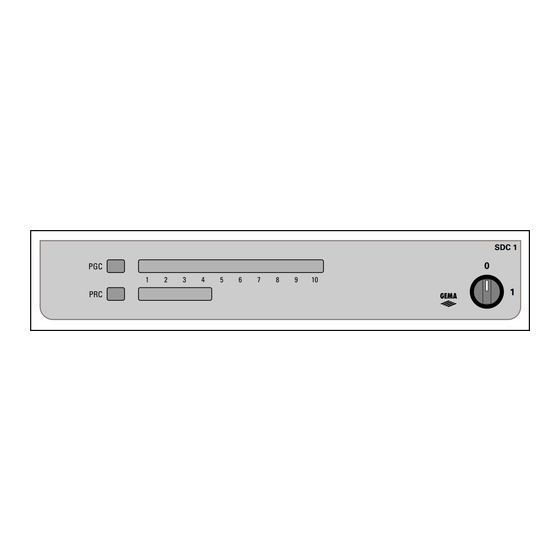

1. Diagnosesystem SDC 1 ACHTUNG!: Das Diagnosesystem darf erst nach genauem Durchlesen dieser Betriebsanleitung angeschlossen bzw. eingeschaltet werden! Das Diagnosesystem SDC 1 dient zur Überwachung der Funktionen von Pistolen- (PGC 1) und Hubgerätesteuerungen (PRC), die in Automatik-Pulverbeschichtungsan- lagen eingesetzt werden. Frontansicht SDC 1 1. -
Seite 8: Inbetriebnahme
PRC-Alarm Netz PG 1-A PG 1-A SDC 1 weitere SDC 1 Abb. 2 Anschlüsse auf der Rückseite des SDC 1 Power IN Abb. 3 Sicherungshalter F1 und F2 Netzanschluß Kabeldurchführungen einfach Kabeldurchführungen doppelt ACHTUNG!: Vor dem Ausstecken der Kabelverbindungen immer die Gesamtan- lage (Roter Schalter auf gelbem Grund) abschalten und den Schal- ter mit einem Vorhängeschloß... -
Seite 9: Hardwareausführungen Des Sdc 1
2.2 Hardwareausführungen des SDC 1 Das SDC 1 Diagnosesystem ist als Gehäuseversion für den Einbau im APS 1 oder APS 2 erhältlich. Frontansicht: SDC 1 Rückansicht: Power IN Ansicht von oben: Abb. 4 SDC 1... -
Seite 10: Wahl Der Netzeingangsspannung
2.3 Wahl der Netzeingangsspannung Bevor der SDC 1 Diagnoseeinschub an das Netz angeschlossen wird, muß das eingebaute Netzteil an die vorhandene Netzspannung angepaßt werden. ACHTUNG ! Eine Unter- oder Überspannung > 10% kann zur Fehlfunktion oder Beschädigung der Elektronik führen Wählbare Eingangsspannungen: 100 V, 110 V, 120 V, 200 V, 220 V, 230 V, 240 V... -
Seite 11: Konfigurieren Der Diagnosefunktion Für Prc-Steuerungen
Abb. 5 2.5 Einstellen der Verzögerungszeit Der SDC 1-Diagnoseeinschub hat die Möglichkeit das Signal, das eine Störung im PGC-Einschub anzeigt zeitlich zu verzögern. Um diese Zeit zu verstellen steht das Trimmpotentiometer R17 auf der Logikplatine zur Verfügung. Es kann von sehr kurz (linker Anschlag) auf sehr lang (rechter Anschlag) gestellt werden. -
Seite 12: Anschlüsse Und Steckerbelegung
Die externen Steuersignale können auf der Backplane angeschlossen werden. Anschlüsse auf der Backplane (geteilte Darstellung) Abb. 6 Reihenfolge: X16: Spannungsversorgung (POWER IN) X1 bis X10: PGC-Anschlüsse X12 bis X13: PRC-Anschlüsse X14: falls erforderlich weitere SDC 1-Geräte X15: falls erforderlich Fehlermeldungsausgang X11: falls erforderlich SPS-Anschluß SDC 1... -
Seite 13: Netzeinspeisung
Beispiel: für Netzspannung 220 V Die Brücken BR 1 bis BR 4 sind auf der Elektronikkarte POWER SUPPLY wie folgt aufgelötet: BR 1 = OFF BR 2 = ON BR 3 = OFF Brücke (4-8) BR 4 = ON Abb. 7 SDC 1... -
Seite 14: Signale Der Pgc-Pistolensteuerung Und Gcc 1-Pistolenüberwachung
PGC/B/2 PGC/B/3 PGC Nr.1 PGC/B/4 GCC/X3/1 GCC/X3/2 GCC/X3/3 Die PGC Steuergeräte können in beliebiger Reihenfolge an das SDC 1 Diagnosegerät angeschlossen werden. Die PGC Nummer bezieht sich nur auf die frontseitig angebrach- ten Leuchtdioden. PGC/B/1 PGC/B/2 PGC/B/3 PGC Nr. 10... -
Seite 15: Signale Der Prc-Hubgerätesteuerung
3.3 Signale der PRC-Hubgerätesteuerung Die PRC-Hubgerätesteuerungen werden über die Stecker X12 und X13 an den SDC 1 Diagnoseeinschub angeschlossen. Es können sowohl PRC 1, PRC 2 als auch PRC 3 Hubgerätesteuerungen angeschlossen werden. Stecker auf Backplane PRC 1 PRC 2/3 X12/1 1. -
Seite 16: Signale Für Die Warneinrichtungen
Pin 1 des nächsten SDC 1 Einschubes, Pin 6 mit Pin 2 des nächsten SDC 1 Einschu- bes, Pin 7 mit Pin 3 des nächsten SDC 1 Einschubes und Pin 8 mit Pin 4 (Abschir- mung) des nächsten SDC 1 Einschubes verbunden wird. Beim ersten SDC 1 Ein- schub bleiben die Pins 1 bis 4, beim letzten SDC 1 Einschub die Pins 5 bis 8 unbelegt. -
Seite 17: Gcc 1-Gun Current Control
4. GCC 1-Gun current control Der Diagnoseeinschub SDC 1 enthält für jede PGC-Pistolensteuerung ein „T-Stück“ (GCC 1). Das GCC 1 dient dem SDC 1-Diagnoseeinschub, um die Funktion der an die PGC Pistolensteuerung angeschlossenen Pistole PG 1 oder PG 1-A überprüfen zu können. -
Seite 18: Notizen
Notizen: SDC 1... -
Seite 19: Ersatzteile Für Diagnosesystem Sdc 1
Ersatzteile für SDC 1 Diagnosesystem Bestellen von Ersatzteilen Wenn Sie Ersatzteile für Ihr SDC 1 Diagnosesystem bestellen, benötigen wir folgen- de Angaben: 1. Typ Ihres Pulverbeschichtungsgerätes 2. Bestell-Nr., Menge und Beschreibung jedes Ersatzteiles Beispiel: 1. Typ SDC 1 2. Bestell-Nr.: 201 073, 5 Stück, Feinsicherung 0.5 AT Die Verschleißteile sind immer mit einem # markiert. -
Seite 20: Diagnosesystem Sdc 1
Diagnosesystem SDC 1 Steuerkarte Logic-SDC Netzteilkarte PS 1 komplett 340 383 Frontanzeige zu SDC 1 Rückplatine (Backplane) SDC 1 Drehschalter 235 911 Glühlampe 24V, 2W 235 954# Befestigungsadapter 235 920 Kontaktelement 235 938 Kabel mit Stecker 303 607 Sicherungshalter 200 131 10.1... - Seite 21 Diagnosesystem SDC 1 Abb. 1 SDC 1...
- Seite 22 Dokumentation SDC 1 © Copyright 1994 Gema Volstatic AG, CH - 9015 St. Gallen Alle technischen Produkte von Gema Volstatic AG werden ständig nach Erkenntnissen aus Forschung und Praxis weiterentwickelt. Die in dieser Doku- mentation veröffentlichten Daten können daher ohne vorherige Ankündigung jederzeit geändert werden.
