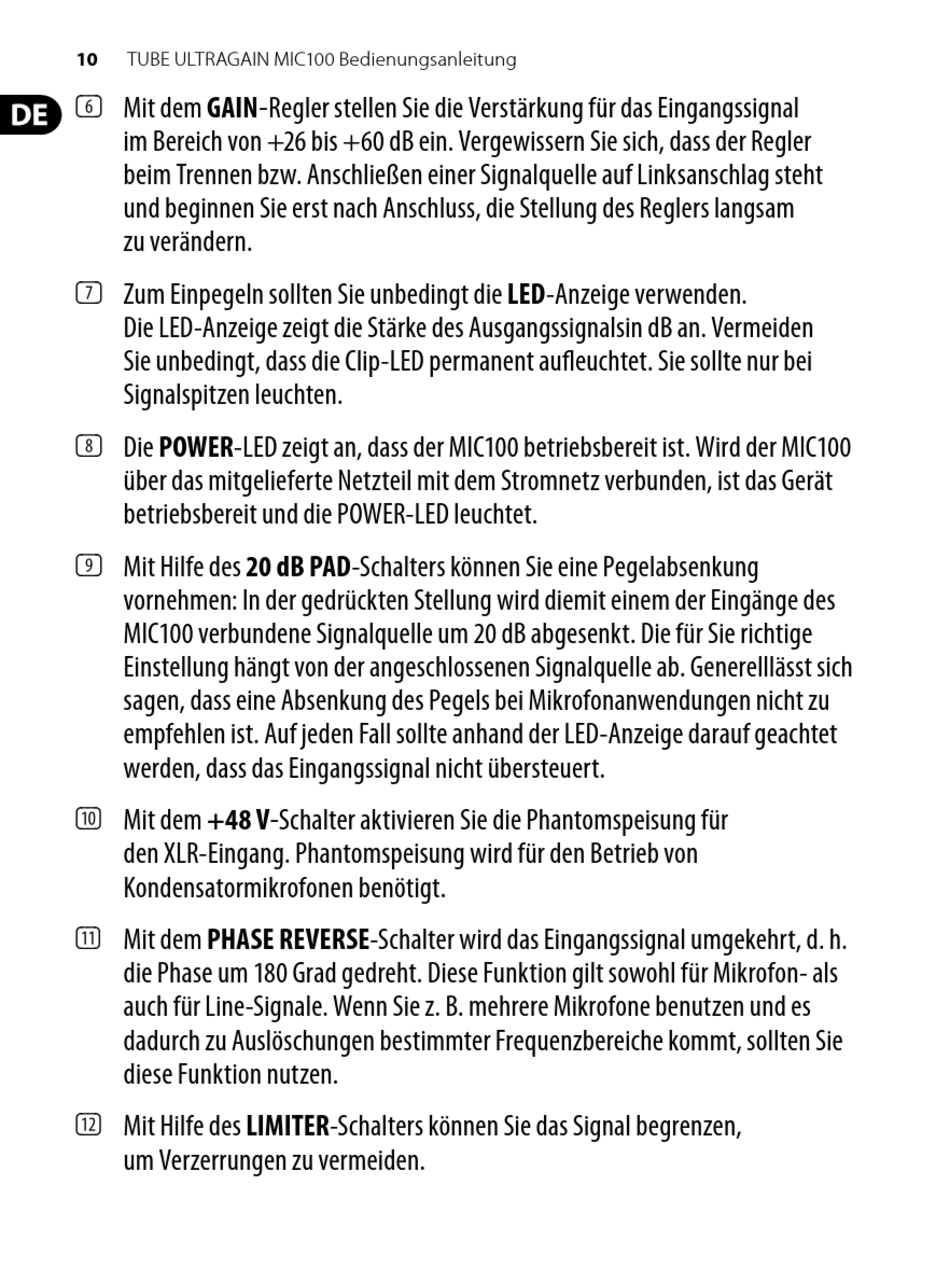

Behringer TUBE ULTRAGAIN MIC100 Bedienungsanleitung Seite 10

10
TUBE ULTRAGAIN MIC100 Bedienungsanleitung
(6) Mit dem GAIN-Regler stellen Sie die Verstärkung für das Eingangssignal
im Bereich von +26 bis +60 dB ein. Vergewissern Sie sich, dass der Regler
beim Trennen bzw. Anschließen einer Signalquelle auf Linksanschlag steht
und beginnen Sie erst nach Anschluss, die Stellung des Reglers langsam
zu verändern.
(7) Zum Einpegeln sollten Sie unbedingt die LED-Anzeige verwenden.
Die LED-Anzeige zeigt die Stärke des Ausgangssignalsin dB an. Vermeiden
Sie unbedingt, dass die Clip-LED permanent aufleuchtet. Sie sollte nur bei
Signalspitzen leuchten.
(8) Die POWER-LED zeigt an, dass der MIC100 betriebsbereit ist. Wird der MIC100
über das mitgelieferte Netzteil mit dem Stromnetz verbunden, ist das Gerät
betriebsbereit und die POWER-LED leuchtet.
(9) Mit Hilfe des 20 dB PAD-Schalters können Sie eine Pegelabsenkung
vornehmen: In der gedrückten Stellung wird diemit einem der Eingänge des
MIC100 verbundene Signalquelle um 20 dB abgesenkt. Die für Sie richtige
Einstellung hängt von der angeschlossenen Signalquelle ab. Generelllässt sich
sagen, dass eine Absenkung des Pegels bei Mikrofonanwendungen nicht zu
empfehlen ist. Auf jeden Fall sollte anhand der LED-Anzeige darauf geachtet
werden, dass das Eingangssignal nicht übersteuert.
(10) Mit dem +48 V-Schalter aktivieren Sie die Phantomspeisung für
den XLR-Eingang. Phantomspeisung wird für den Betrieb von
Kondensatormikrofonen benötigt.
(11) Mit dem PHASE REVERSE-Schalter wird das Eingangssignal umgekehrt, d. h.
die Phase um 180 Grad gedreht. Diese Funktion gilt sowohl für Mikrofon- als
auch für Line-Signale. Wenn Sie z. B. mehrere Mikrofone benutzen und es
dadurch zu Auslöschungen bestimmter Frequenzbereiche kommt, sollten Sie
diese Funktion nutzen.
(12) Mit Hilfe des LIMITER-Schalters können Sie das Signal begrenzen,
um Verzerrungen zu vermeiden.
