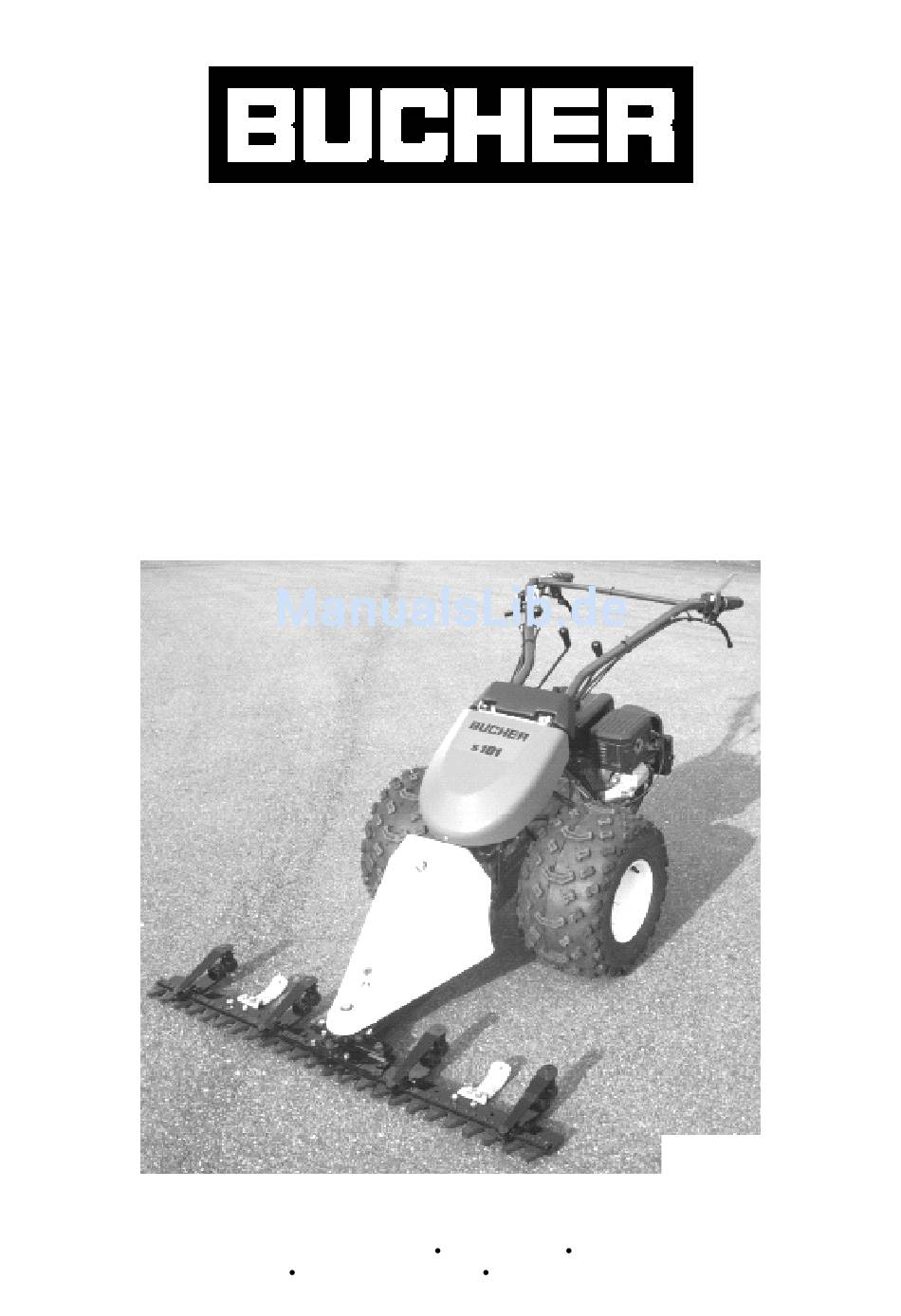

- Seite 1 MOTORMÄHER S 101 BEDIENUNGSANLEITUNG UND ERSATZTEILLISTE 11/2002 BUCHER MOTORGERÄTE Industriestr. 1 79771 Klettgau Tel. 07742 / 85 22 94 Fax 07742 / 85 22 33 Email: info@buchermotorgeraete.de...
-
Seite 2: Seite Beschreibung
BEDIENUNGSANLEITUNG S101 SEITE BESCHREIBUNG Allgemeines Inbetriebnahme Betriebssicherheit Vorbemerkung Identifizierungskennzeichnung Identifizierungsdaten Transport Geräuschpegel u. Vibrationen EG-Konformitätserklärung Technische Daten Bedienungselemente Inbetriebnahme Fahren, Arbeiten Mähantrieb Motorölwechsel Schmierplan Ersatzteilkatalog... -
Seite 3: Voraussetzungen Und Einschränkungen Bei Der Verwendung
VORAUSSETZUNGEN UND EINSCHRÄNKUNGEN BEI DER VERWENDUNG Dieser Balkenmäher ist zum Schneiden von Gras mit dem entsprechenden Schwingmesser entwickelt und gebaut worden, und wird von einem einzigen Bediener an den entsprechenden Lenksterzen geführt. Sämtliche abweichenden Verwendungsweisen sind nicht zulässig! Insbesondere ist es verboten, Personen oder Gegenstände auf dem Balkenmäher zu transportieren oder ihn als Zugmaschine einzusetzen. -
Seite 4: Betriebssicherheit
Beachten Sie für das Einfahren des Motors die Angaben im entsprechenden Handbuch. Bei der ersten Inbetriebnahme der Maschine und nach langen Stillstandszeiten müssen die folgenden Kontrollen durchgeführt werden: - Den Stand des Kraftstoffs im Tank überprüfen. - Den Ölstand im Motor, im Luftfilter (falls in Ölbad und im Getriebe überprüfen; Maschine dabei auf einer ebenen Fläche abstellen). -
Seite 5: Identifizierungskennzeichnung
Diese Zusatzblätter stellen eine Ergänzung des Bedienungs- und Wartungshandbuches gemäß den Maschinen-Richtlinien CEE 89/392 und den nachfolgenden Änderungen für den Balkenmäher Typ BUCHER S101 dar. VORBEMERKUNG Lesen Sie dieses Handbuch vor der Inbetriebnahme der Maschine sorgfältig durch und bewahren Sie es für zukünftige Fragen auf. -
Seite 6: Geräuschpegel Und Vibrationen
IDENTIFIZIERUNGSDATEN Maschine Typ BUCHER S 101 Masse Standard in kg Motor B&S Vanguard Leistung 5,5 kW (7,5 PS) TRANSPORT Setzen Sie stets den entsprechenden Messerschutz auf. Wenn die Maschine für den Transport auf ein Fahrzeug geladen werden muss, sind ausreichend stabile und feste Rampen zu benutzen, oder die Maschine muss auf einer Palette befestigt und mit einem Gabelstapler, mit der größten Öffnung der Gabeln, gehoben werden. -
Seite 9: Identifizierungsdaten
IDENTIFIZIERUNGSDATEN (Abb. 1) Maschinennummer ist rechts auf der Kupplungsglocke eingeprägt. Typenschild ist oben auf der Kupplungsglocke angenietet. Wichtiger Hinweis Bei Inanspruchnahme des technischen Kundendienstes oder Ersatzteilbestellungen immer Maschinennummer des Einachsschleppers angeben. TECHNISCHE DATEN BEDIENUNGSORGANE (Abb. 2) MOTOR: Benzinmotor, luftgekühlt (siehe dazu 1) Motorstop Motor-Betriebsanleitung) 2) Kupplungshebel... -
Seite 10: Vorschriften Für Die Einlaufzeit
INBETRIEBNAHME VORSCHRIFTEN FÜR DIE EINLAUFZEIT: 1) Möglichst nicht bei höherer Motordrehzahl arbeiten. Die Leistung auf etwa 70% der max. Leistung beschränken. 2) Motor beim ersten Tagesstart einige Minuten mit allen Steuerhebeln in Leerlaufstellung laufen lassen. Diese Maßnahme sollte auch nach Ablauf der Einlaufzeit durchgeführt werden. - Seite 11 FAHREN, ARBEITEN 1) Gashebel auf Halbgas. 2) Bei blockiertem Totmanschalter und Kupplungshebel Motor starten. 3) Bei leichtem durchziehen des Kupplungshebel, beide Hebel befreien. 4) Den gewünschten Gang einlegen. 5) Mähwerksantrieb (Zapfwelle) einschalten (Arbeiten). 6) Gas geben und Kupplung langsam loslassen. Um die Maschine vorübergehend anzuhalten, Gas auf Minimum, Kupplung zusammen mit Totmanschalter blockieren.
-
Seite 12: Auswechseln Des Mähmessers
MÄHANTRIEB AUSWECHSELN DES MÄHMESSERS (Abb. 7) Befestigungsschrauben 1 lösen und entfernen, Messerkopf unter Schutzhaube herausnehmen und Mähmesser herausziehen. Zum Messereinbau umgekehrt vorgehen. WARTUNG ALLGEMEINES Lebensdauer und Wirtschaftlichkeit der Maschine hängen davon ab, ob folgende Hinweise beachtet werden. Auch wenn der Motormäher keine besonderen Wartungsarbeiten verlangt, ist es doch ratsam, ihn regelmäßig zu prüfen, um stets beste Leistungen zu erhalten. - Seite 13 MOTORÖLWECHSEL Betriebsanleitung des Motorherstellers beachten. GETRIEBEÖLWECHSEL (Abb. 9) Ölwechsel muss bei warmem Öl durchgeführt werden. Ablasstopfen A und Einfüllstopfen B (Maßstab) abschrauben und Öl ablaufen lassen. Nach vollständigem Ölablauf, Ablasstopfen A wieder anschrauben und durch Einfüllstopfen B frisches Öl einfüllen (Inhalt 1,5 1). Ölstand mit Maßstab am Einfüllstopfen B kontrollieren.
-
Seite 14: Kupplung Trennen
SCHMIERUNG Die Schmierung der einzelnen Maschinenteile ist gemäß dem nachstehenden Schmierplan vorzunehmen. Überziehen Sie auf keinen Fall die vorgeschriebenen Intervalle. Bei übermäßigem Ölverbrauch kontrollieren Sie gründlich das betreffende Teil. SCHMIERPLAN Nach jeweils 8 Betriebsstunden Nach jeweils 100 Betriebsstunden Motor: Ölstand kontrollieren und ggf. nachfüllen Motor: Öl wechseln (siehe Motorbetriebsanleitung) z. - Seite 15 ERSATZTEILKATALOG S 101 SEITE BESCHREIBUNG Kupplung Getriebegehäuse Zahnradgetriebe 19 / 20 Achse und Bereifung Lenkholm Lenksäule und Schaltgestänge Schaltungen Mähantrieb Schwinghebel-Mähbalken (Ölbad) Fingerbalken Schneeräumschild...
- Seite 16 KUPPLUNG Pos. Artikel-Nr. Bezeichnung F1200006 Lamellenkupplung N3812500 Stiftschraube 933101080 Federscheibe 243790 Stopmutter F1050031 Motorenzwischenflansch 932120120 Unterlagscheibe N6309790 Innensechskantschraube F1050028 Distanzstück P091540 Passfeder F1050834 Zwischenscheibe VANGUARD HP 7,5...
- Seite 17 GETRIEBEGEHÄUSE Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung F751646 Gummikappe N3825750 Gewindebolzen F750011 Ausrückgabel N5254000 Ablasstopfen F1290819 Ölmesstab F1290801 Getriebegehäuse 920673870 Sechskantschraube F1054740 Anbauflansch 933101080 Federscheibe N317600 O-Ring 231930 Sechskantschraube F1294701 Abstützblech F1290802 Getriebedeckel 932120090 Scheibe N3812500 Stiftschraube 202544 Zylinderschraube N203000 Wellendichtring N2605600 Schmiernippel...
- Seite 18 ZAHNRADGETRIEBE Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung N204750 Radialring N5115000 Schwerspannstift N1270751 Kugellager N1252020 Nadellager F1300800 Schneckenwelle F1290804 Zahnrad N5010200 Zwischenscheibe F1290807 Zwischenstück F1290812 Zahnrad N1251500 Kugellager F1290811 Profilwelle F1290810 Doppelzahnrad N1257700 Kugellager F1290805 Zahnrad N110500 Seegerring F1290808 Profilwelle F1290813 Doppelzahnrad F1290806 Doppelzahnrad...
-
Seite 19: Achse Und Bereifung
ACHSE UND BEREIFUNG Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung N6322000 Schraube N1272500 Kugellager N4379900 Federring 000062050 Rillenkugellager F1290211 Radflansch F1050202 Dichtung N209720 Wellendichtring N4366700 Federring F1290209 Flanschrohr N6269100 Sechskantschraube F1290210 Distanzhülse N4403000 Federring N646800 Keil N1479800 Sicherungsmutter F1290207 DX Profilwelle F1290202 Kegelrad F1290201... - Seite 20 ACHSE UND BEREIFUNG Pos. Artikel-Nr. Bezeichnung N2382700 Brems-Abdeckblech N3105100 Zugfederbremse F1290225 Bolzen N3101050 Druckfeder N6199800 Sechskantschraube N2362700 Bremsbacken (Paar) F1290223 Gehäusehälfte F1290220 Gehäusehälfte F1290224 Gehäusehälfte N4851895 Reifen 6.00-6 N4900500 Felge 6.00-6 N4881310 Schlauch 6.00-6 F1110207 Achsrohr F1110208 Wickelschutz N1463200 Sechskantmutter N4379900 Federring N6326500...
- Seite 21 LENKHOLM Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung N5380870 Aufkleber 179049420 Motorstopschalter N5801000 Einstellschraube N2806110 Kupplung/Totmangriff N1456900 Mutter N5484900 Kupplungszug kpl. F1291619 Lasche N1458500 Stopmutter M8 F1291649 Aufkleber N5852100 Bowdenzugführung F1291617 Spezialmutter F1291648 Aufkleber F1291614 Hebel N5485750 Bowdenzug Lenkung N1734000 Klemmscheibe N5901600 Klemme N1454700...
-
Seite 22: Lensäule Und Schaltgestänge
LENSÄULE UND SCHALTGESTÄNGE Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung 608656 Aufkleber N402900 Gummitülle 150188230 Verdeck kpl. N126400 Ring F1301612 Lenkerkonsole N4924300 Silentblock N6407550 Sechskantschraube N4384360 Sprengring N4920613 Haubendämpfer N1470500 Stopmutter N6361500 Sechskantschraube N5267400 Gummistopfen F1181646 Spannstück F1221619 Schutzbügel 920673840 Sechskantschraube 243790 Unterlagscheibe 932101110... - Seite 23 SCHALTUNGEN Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung N3753600 Handgriff F1291603 Schaltarm F1301608 Gangschalthebel F1291604 Gleitblock N1054900 Splint N4745400 Kugel F1301609 Schalthebel N3104250 Druckfeder F1301605 Schaltarm F1050831 Gleitstein N4380600 Unterlagscheibe F1301600 Konsole N0105000 Federring F1291605 Winkel N5125500 Spannhülse F1291632 Schaltarm N5109300 Spannstift F1061633 Schaltkulisse...
- Seite 24 MÄHANTRIEB Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung F1303156 Schwinge 242810 Sechskantschraube N222805 Wellendichtring N6399710 Sechskantschraube N1289200 Kugellager N4366700 Federring N1263700 Kugellager 932101110 Unterlagscheibe K4101420 Entlüftung N4924000 Silentblock F1303100 Gehäuse N1470200 Sicherungsmutter F1303102 Schwinge N1470200 Sicherungsmutter N6251000 Madenschraube N5265900 Stopfen F1303106 Gleitstein N4384410 Unterlagscheibe...
- Seite 25 Mähtechnik GmbH u. Co. KG Schwinghebel-Mähbalken 106 333 102 cm Kölner Strasse 29 D-58256 Ennepetal 106 334 122 cm S 91 / S 101 Telefon (02333) 9688-0 Ölbad ab 01/2000 106 335 142 cm Telefax (02333) 9688-88 Pos. Artikel-Nr. Bezeichnung Pos.
- Seite 27 SCHNEERÄUMSCHILD Pos. Artikel-Nr. Anzahl Bezeichnung AE 012 140 3000 Schild 0,50 x 1,20 m AZ 013 002 Ansteckbolzen HZ 010 096 Splint 4x32 AZ 013 001 Arretierungsbolzen AE 052 140 9005 Schneeschildhalter HR 010 006 Sechskantmutter M10 AE 005 142 9005 Kufe HO 032 114 Flachrundschraube M10x25...
