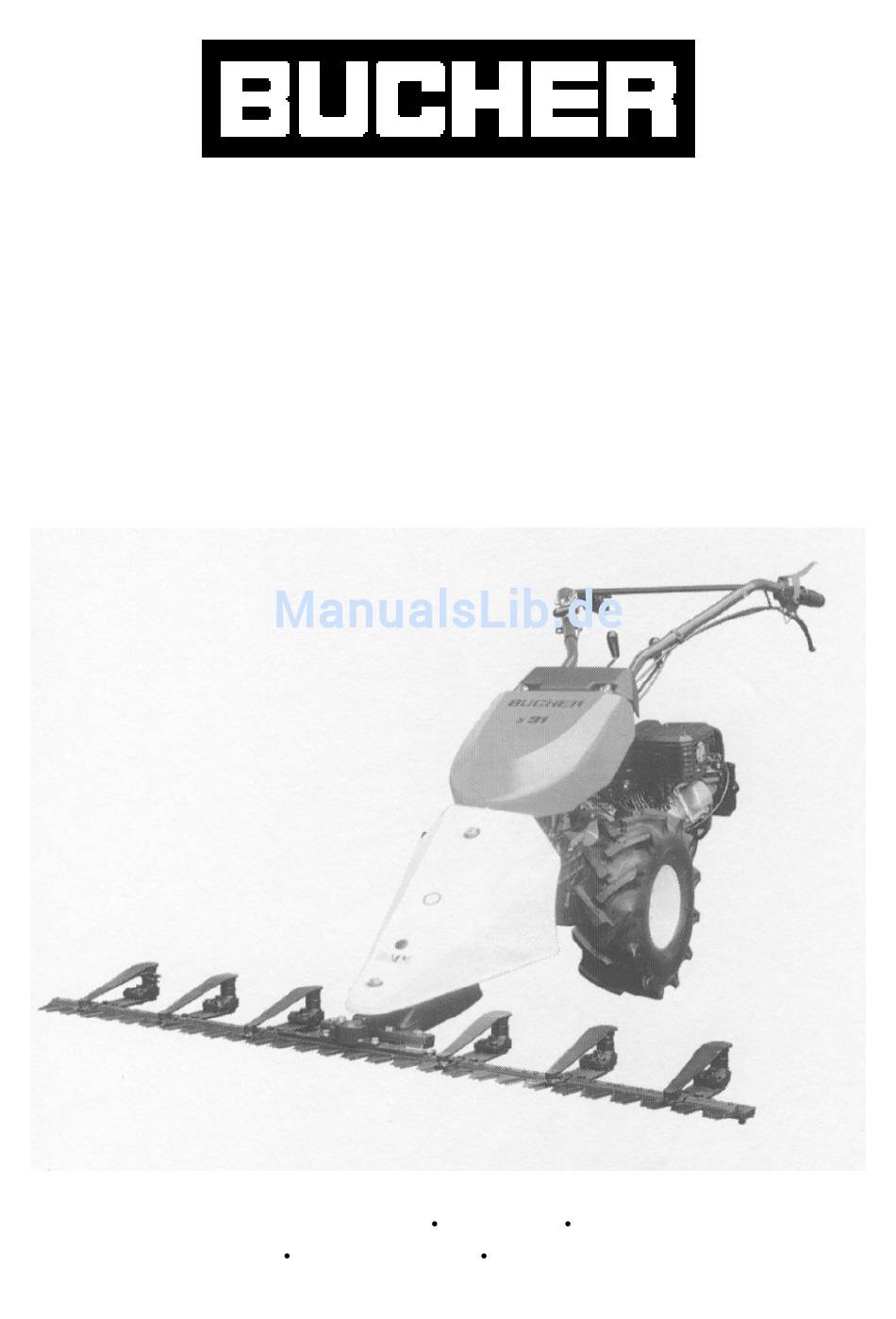

- Seite 1 MOTORMÄHER S 91 BEDIENUNGSANLEITUNG UND ERSATZTEILLISTE 11/2002 BUCHER MOTORGERÄTE Industriestr. 1 79771 Klettgau Tel. 07742 / 85 22 94 Fax 07742 / 85 22 33 Email: info@buchermotorgeraete.de...
-
Seite 2: Seite Beschreibung
BEDIENUNGSANLEITUNG SEITE BESCHREIBUNG Allgemeines Inbetriebnahme Betriebssicherheit Vorbemerkung Identifizierungskennzeichnung Identifizierungsdaten Transport Geräuschpegel u. Vibration EG-Konformitätserklärung Technische Daten Bedienungselemente Inbetriebnahme Fahren, Arbeiten Mähantrieb Motorölwechsel Schmierplan Ersatzteilkatalog... -
Seite 3: Voraussetzungen Und Einschränkungen Der Verwendung
VORAUSSETZUNGEN UND EINSCHRÄNKUNGEN DER VERWENDUNG Dieser Balkenmäher ist zum Schneiden von Gras mit dem entsprechenden Schwingmesser entwickelt und gebaut worden und wird von einem einzigen Bediener an den entsprechenden Lenksterzen geführt. Sämtliche abweichenden Verwendungsweisen sind nicht zulässig! Insbesondere ist es verboten, Personen oder Gegenstände auf dem Balkenmäher zu transportieren oder ihn als Zugmaschine einzusetzen. -
Seite 4: Betriebssicherheit
Konsultieren Sie für das Einfahren des Motors die Angaben im entsprechenden Handbuch. Bei der ersten Inbetriebnahme der Maschine und nach langen Stillstandszeiten müssen die folgenden Kontrollen durchgeführt werden: - Den Stand des Kraftstoffs im Tank überprüfen. - Den Ölstand im Motor, im Luftfilter (falls in Ölbad und im Getriebe überprüfen; Maschine dabei auf einer ebenen Fläche abstellen. -
Seite 5: Identifizierungskennzeichnung
Diese Zusatzblätter stellen eine Ergänzung des Bedienungs- und Wartungshandbuches gemäß den Maschinen-Richtlinien CEE 89/392 und den nachfolgenden Änderungen für den Balkenmäher Typ BUCHER S91 dar. VORBEMERKUNG Lesen Sie dieses Handbuch vor der Inbetriebnahme der Maschine sorgfältig durch und bewahren Sie es für zukünftige Konsultationen auf. -
Seite 6: Geräuschpegel Und Vibrationen
IDENTIFIZIERUNGSDATEN Maschine Typ BUCHER S 91 Masse Standard in kg Motor 4-Takt Vanguard- OHV Motor, 4,4 kW (6 PS) TRANSPORT Setzen Sie stets den entsprechenden Messerschutz auf. Wenn die Maschine für den Transport auf ein Fahrzeug geladen werden muss, sind ausreichend stabile und feste Rampen zu benutzen, oder die Maschine muss auf einer Palette befestigt und mit einem Gabelstapler, der größten Öffnung der Gabeln, gehoben werden. -
Seite 9: Identifizierungsdaten
IDENTIFIZIERUNGSDATEN (Abb. 1) Maschinennummer ist rechts auf der Kupplungsglocke eingeprägt. Typenschild ist oben auf der Kupplungsglocke angenietet. Wichtiger Hinweis Inanspruchnahme technischen Kundendienstes oder bei Ersatzteilbestellungen immer Maschinennummer Einachsschleppers angeben. TECHNISCHE DATEN 1) Motorstop 2) Kupplungshebel MOTOR: Benzinmotor, luftgekühlt (siehe dazu 3) Lenkholmhöhensperrhebel Motor-Betriebsanleitung) 4) Zapfwellenhebel... -
Seite 10: Vorschriften Für Die Einlaufzeit
INBETRIEBNAHME VORSCHRIFTEN FÜR DIE EINLAUFZEIT: 1) Möglichst nicht bei höherer Motordrehzahl arbeiten. Die Leistung auf etwa 70% der max. Leistung beschränken. 2) Motor beim ersten Tagesstart einige Minuten mit allen Steuerhebeln in Leerlaufstellung laufen lassen. Diese Maßnahme sollte auch nach Ablauf der Einlaufzeit durchgeführt werden. - Seite 11 1) Gashebel auf Halbgas. 2) Bei blockiertem Totmanschalter und Kupplungshebel Motor anlassen. 3) Bei leichtem durchziehen des Kupplungshebel, beide Hebel befreien. 4) Den gewünschten Gang einlegen. 5) Mähwerksantrieb (Zapfwelle) einschalten (Arbeiten). 6) Gasgeben und Kupplung langsam loslassen. Um die Maschine vorübergehend anzuhalten, Gas auf Minimum, Kupplung zusammen mit Totmanschalter blockieren.
-
Seite 12: Auswechseln Des Mähmessers
MÄHANTRIEB AUSWECHSELN DES MÄHMESSERS (Abb. 7) Befestigungsschrauben 1 lösen und entfernen, Messerkopf unter Schutzhaube herausnehmen und Mähmesser herausziehen. Zum Messereinbau umgekehrt vorgehen. WARTUNG ALLGEMEINES Lebensdauer und Wirtschaftlichkeit der Maschine hängen davon ab, ob folgende Hinweise beachtet werden. Auch wenn der Motormäher keine besonderen Wartungsarbeiten verlangt, ist es doch ratsam, ihn regelmäßig zu prüfen, um stets beste Leistungen zu erhalten. -
Seite 13: Kupplungseinstellung
MOTORÖLWECHSEL Betriebsanleitung des Motorherstellers beachten. GETRIEBEÖLWECHSEL (Abb. 9) Ölwechsel muß bei warmem Öl durchgeführt werden. Ablasstopfen A und Einfüllstopfen B (Maßstab) abschrauben und Öl ablaufen lassen. Nach vollständigem Ölablauf, Ablasstopfen A wieder anschrauben und durch Einfüllstopfen B frisches Öl einfüllen (Inhalt 1,5 1). Ölstand mit Maßstab am Einfüllstopfen B kontrollieren. - Seite 14 SCHMIERUNG Die Schmierung der einzelnen Maschinenteile ist gemäß dem nachstehenden Schmierplan vorzunehmen. Überziehen Sie auf keinen Fall die vorgeschriebenen Intervalle. Bei übermäßigem Ölverbrauch kontrollieren Sie gründlich das betreffende Teil. SCHMIERPLAN Nach jeweils 8 Betriebsstunden Motor: Motor: Öl wechseln (siehe Motorbetriebsanleitung) z. B. Ölstand kontrollieren und ggf.
-
Seite 15: Ersatzteilkatalog
ERSATZTEILKATALOG S 91 SEITE BESCHREIBUNG Kupplung Getriebegehäuse Zahnradgetriebe Achse und Bereifung Lenkholm Lenksäule und Schaltgestänge Schaltungen Schwingenantrieb Techn. Änderung Schwingenantrieb Mähantriebshaube und Messerkopf Ölbadantrieb Schwinghebel-Mähbalken (ab 1996) Schwinghebel-Mähbalken (Ölbad) Schneeräumschild... - Seite 16 KUPPLUNG Pos. Artikel-Nr. Bezeichnung F1050027 Motoranbauflansch 933101080 Federscheibe N6243980 Schraube F1050028 Distanzstück N643410 Keil N3812500 Stiftschraube 933101080 Federscheibe 243790 Stopmutter F1200016 Kupplung kpl. N5002870 Distanzring...
- Seite 17 GETRIEBEGEHÄUSE Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung F751646 Gummikappe N3825750 Gewindebolzen F750011 Ausrückgabel N5254000 Ablasstopfen F1290819 Ölmesstab F1290801 Getriebegehäuse 920673870 Sechskantschraube F1054740 Anbauflansch 933101080 Federscheibe N317600 O-Ring 231930 Sechskantschraube F1294701 Abstützblech F1290802 Getriebedeckel 932120090 Scheibe N3812500 Stiftschraube 202544 Zylinderschraube N203000 Wellendichtring N2605600 Schmiernippel...
- Seite 18 ZAHNRADGETRIEBE Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung N204750 Radialring N5115000 Schwerspannstift N1270751 Kugellager N1252020 Nadellager F1300800 Schneckenwelle F1290804 Zahnrad N5010200 Zwischenscheibe F1290807 Zwischenstück F1290812 Zahnrad N1251500 Kugellager F1290811 Profilwelle F1290810 Doppelzahnrad N1257700 Kugellager F1290805 Zahnrad N110500 Seegerring F1290808 Profilwelle F1290813 Doppelzahnrad F1290806 Doppelzahnrad...
-
Seite 19: Achse Und Bereifung
ACHSE UND BEREIFUNG Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung N6322000 Schraube N4900500 Felge 6.00-6 N4379900 Federring N4881310 Schlauch 6.00-6 F1290211 Radflansch N1272500 Kugellager N209720 Wellendichtring F1050202 Dichtung F1290209 Flanschrohr 933101080 Federscheibe F1220200 Büchse 242210 Sechskantschraube N646800 Keil N4403000 Federring N6322000 Schraube N1479800 Sicherungsmutter... - Seite 20 LENKHOLM Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung N5380870 Aufkleber F1301641 Schalthebel Vor-Zurück N5801000 Einstellschraube F1110005 Stopkabel N1456900 Mutter N6182150 Schraube F1291619 Lasche 179049420 Motorstopschalter kp. N1764000 Kabelbinder N2806110 Kupplungs- / Totmangriff N1458500 Stopmutter N5484900 Kupplungszug kpl. N3754000 Kugelkopf N1458500 Stopmutter N102900 Seegerring N5852100...
-
Seite 21: Lenksäule Und Schaltgestänge
LENKSÄULE UND SCHALTGESTÄNGE Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung 608655 Aufkleber N402900 Gummitülle 150188230 Verdeck kpl. N126400 Ring F1301612 Lenkerkonsole N4924300 Silentblock N6407550 Sechskantschraube N4384360 Sprengring N4920613 Haubendämpfer N1470500 Stopmutter N6361500 Sechskantschraube N5267400 Gummistopfen F1181646 Spannstück F1221619 Schutzbügel 920673840 Sechskantschraube 243790 Unterlagscheibe 932101110... - Seite 22 SCHALTUNGEN Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung N3753600 Handgriff F1291603 Schaltarm F1301608 Gangschalthebel F1291604 Gleitblock N1054900 Splint N4745400 Kugel F1301609 Schalthebel N3104250 Druckfeder F1301605 Schaltarm F1050831 Gleitstein N4380600 Unterlagscheibe F1301600 Konsole N0105000 Federring F1291605 Winkel N5125500 Spannhülse F1291632 Schaltarm N5109300 Spannstift F1061633 Schaltkulisse...
- Seite 23 MÄHANTRIEB SCHWINGENANTRIEB Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung 245060 Spannstift F1073105 Exzenterkugelkopf F1154702 Verschlussführung 000012030 Pendelkugellager N3118700 Zugfeder N205720 Simmerring F1054710 Schnellverschluss N4419550 Scheibe N2605600 Schmiernippel N130000 Seegerring F1054740 Anbauflansch F1073206 Gabel kpl. 202544 Zylinderschraube N2605600 Schmiernippel F1073358 Balkenhalterung F1073372 Spezialscheibe 016060040 Rillenkugellager...
- Seite 24 Technische Änderung am Mähantrieb S90/S100 Die Gabel (Pos 26) am Mähantrieb S90 / S100 wurde verstärkt. Auf dem Ersatzweg ist nur noch die verstärkte Gabel erhältlich Alte Artikelnummer Neue Artikelnummer F1073206 Gabel Zapfendurchmesser (17mm) F1073513 Gabel verstärkt (Zapfend. 20/17mm) N2057.20 Wellendichtring 17x40x8,5 N0207500 Wellendichtring 20x40x7 N4.419550 Scheibe 19x39x1,5 N4429200 Scheibe 22x39x1,2...
-
Seite 25: Mähantriebshaube Und Messerkopf
MÄHANTRIEBSHAUBE UND MESSERKOPF SCHWINGENANTRIEB Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung N4384410 Unterlagscheibe N4366700 Federring N6399710 Sechskantschraube 085224 Zusatzgewicht P1240 Haube F1073399 Mitnehmerbolzen N6399710 Sechskantschraube 095313360 Sperrzahnschraube N4924000 Siltentblock N4366700 Federring N4384410 Unterlagscheibe N6433900 Einstellschraube F1073346 Halter F1073364 Reibeplatte N4384410 Unterlagscheibe L58900 Messerkopf N1470200... - Seite 26 MÄHANTRIEB - ÖLBAD Pos. Artikel-Nr. Bezeichnung Pos. Artikel-Nr. Bezeichnung F1303156 Schwinge 242810 Sechskantschraube N222805 Wellendichtring N6399710 Sechskantschraube N1289200 Kugellager N4366700 Federring N1263700 Kugellager 932101110 Unterlagscheibe K4101420 Entlüftung N4924000 Silentblock F1303100 Gehäuse N1470200 Sicherungsmutter F1303102 Schwinge N1470200 Sicherungsmutter N6251000 Madenschraube N5265900 Stopfen F1303106 Gleitstein...
- Seite 27 F1303125 Abstützblech 920974500 Sechskantschraube...
- Seite 28 Mähtechnik GmbH u. Co. KG Schwinghebel-Mähbalken 106 333 102 cm Kölner Strasse 29 D-58256 Ennepetal 106 334 122 cm S 91 / S 101 Ölbad ab 01/2000 Telefon (02333) 9688-0 106 335 142 cm Telefax (02333) 9688-88 Pos. Artikel-Nr. Bezeichnung Pos.
- Seite 29 SCHNEERÄUMSCHILD Pos. Artikel-Nr. Anzahl Bezeichnung AE 012 140 3000 Schild 0,50 x 1,20 m AZ 013 002 Ansteckbolzen HZ 010 096 Splint 4x32 AZ 013 001 Arretierungsbolzen AE 052 140 9005 Schneeschildhalter HR 010 006 Sechskantmutter M10 AE 005 142 9005 Kufe HO 032 114 Flachrundschraube M10x25...
