Installation und Inbetriebnahme
Klinkenstecker für Ohrhörer
24
Drücken Sie gleichzeitig auf die beiden seitlichen Verschlüsse des Batteriefachs und ziehen Sie
es vollständig aus dem Empfänger. Öffnen Sie den Deckel des Batteriefachs, indem Sie den
Deckel in Pfeilrichtung schieben und dann nach oben klappen. Legen Sie die Batterien ein.
Achten Sie dabei auf die richtige Lage der Pole. Schließen Sie den Deckel des Batteriefachs, er
muss dabei fest einrasten.
Drehen Sie das Batteriefach in die richtige Lage zum Empfänger; die Seite des Batteriefachs,
auf der zwei Leiterbahnen sichtbar sind, muss dabei zur Oberseite des Empfängers zeigen.
Schieben Sie das Batteriefach wieder in den Empfänger ein, bis es einrastet.

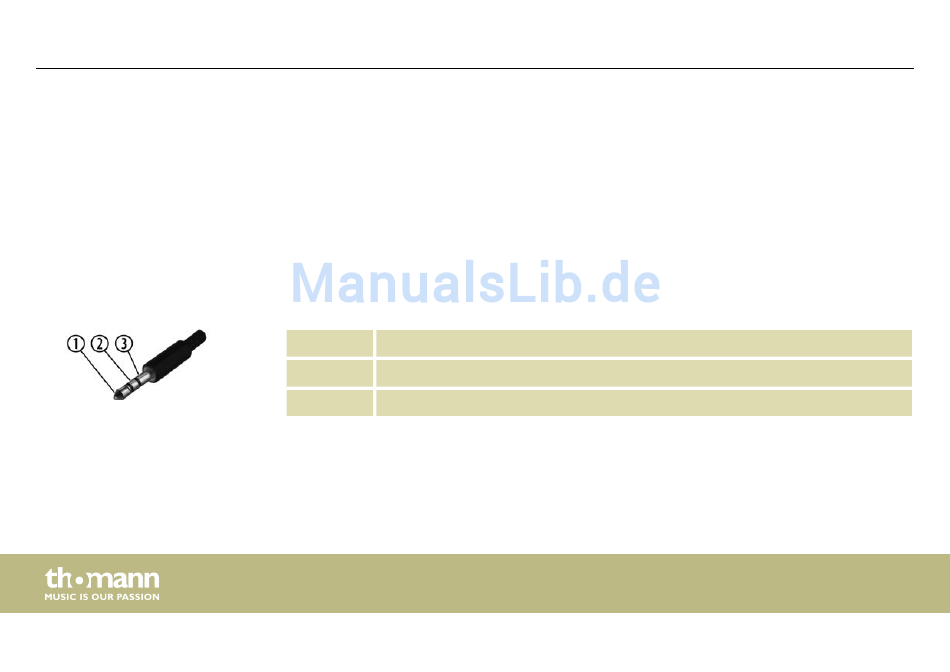

Zeichnung und Tabelle zeigen die Belegung des 3,5-mm-Klinkensteckers (stereo).
1 Signal (links)
2 Signal (rechts)
3 Masse
