- Seite 1 TriBox3 Handbuch TriOS Mess- und Datentechnik GmbH Bürgermeister-Brötje-Str. 25 D- 26180 Rastede Deutschland Fon: +49 (0) 4402 69670-0 Fax: +49 (0) 4402 69670-20 support@trios.de http://www.trios.de/...
-
Seite 2: Änderungen
TriBox3 Handbuch Änderungen Date Description Rev. Name 01-Sep-14 Erstausgabe (C)TriOS Mess- und Datentechnik GmbH Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... -
Seite 3: Inhaltsverzeichnis
3.4.7. Externer Trigger ........................28 3.4.8. Anschluss der Sensoren ......................30 3.4.9. Installation der Druckluftspülung ....................31 3.4.10. Einstellen der Netzwerkverbindung ..................33 4. UMGANG MIT DER TRIBOX3 ................35 4.1. Hauptmenü ..........................36 4.1.1. Sensoren ..........................36 (C)TriOS Mess- und Datentechnik GmbH Bürgermeister-Brötje-Str. - Seite 4 TriBox3 Handbuch 4.1.2. Anzeige ............................ 41 4.1.3. Optionen ..........................45 4.1.4. Daten............................49 4.1.5. Info ............................54 5. GARANTIE ......................56 6. KUNDENDIENST ....................57 7. KONTAKT ......................58 (C)TriOS Mess- und Datentechnik GmbH Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
-
Seite 5: Bilder / Diagramme
Abbildung 8: Anschlussstecker für Relais - Wechselkontakt ........27 Abbildung 9: Anschlussstecker für externen Trigger ..........29 Abbildung 10: Anschließen eines Sensorkabels an die TriBox3 ....... 30 Abbildung 11: Anschluss der Druckluftschläuche ............. 32 Abbildung 12: Hauptbildschirm der TriBox3 .............. 35 Abbildung 13: Hauptmenü... -
Seite 6: Allgemeine Informationen
TriOS Mess- und Datentechnik GmbH gelieferten Zubehörteile müssen entsprechend den Vorgaben TriOS Mess- und Datentechnik GmbH installiert und betrieben werden. Dieses Gerät wurde zum Einsatz in der Industrie und der Wissenschaft entwickelt. Alle Teile wurden nach internationalen Regeln für elektronische Instrumente entworfen und geprüft. -
Seite 7: Gesundheits- Und Sicherheitsinformationen
Softwareupdates In unregelmäßigen Abständen veröffentlicht TriOS Mess- und Datentechnik GmbH Softwareupdates für die TriBox3. Diese Updates beinhalten Fehlerbehebungen und neue Funktionen und Optionen. Die Software kann kostenfrei auf der Internetseite www.trios.de runtergeladen werden. Bitte halten Sie Ihr System möglichst auf dem neuesten Stand. -
Seite 8: Lieferumfang
Schäden, die durch eine unsachgemäße Reinigung verursacht wurden, sind von der Garantie ausgeschlossen! 1.3. Lieferumfang • TriBox3 mit installierter Netzanschlussleitung, Schukostecker • Handbuch Heben Sie das Original-Verpackungsmaterial für eine eventuelle Versendung des Gerätes zu Wartungs- oder Reparaturzwecken bitte sorgfältig auf. -
Seite 9: Einführung
Alarm oder externe Geräte wie Pumpen o.Ä. angesteuert werden können. Zur Reinigung der optischen Sensoren kann ein Druckluftsystem installiert werden. Zu diesem Zweck ist in der TriBox3 ein Druckluftventil installiert, welches in (C)TriOS Mess- und Datentechnik GmbH Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... - Seite 10 Intervallen schalten kann und dann in Kombination mit einer Druckluftquelle eine Druckspülung auslöst. In Kombination mit nanobeschichteten Scheiben in allen optischen Sensoren der TriOS Mess- und Datentechnik GmbH ist somit eine sehr wirkungsvolle Antifouling- Strategie integriert. Der Schutz vor Strahlwasser (IP65) gestattet den Betrieb innerhalb feuchter Umgebungen und erweitert den Einsatzbereich.
-

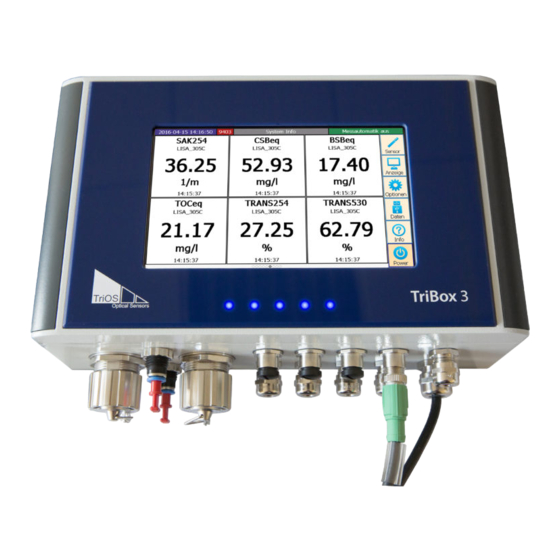

Seite 11: Systemübersicht
2.1. Systemübersicht Touch-Display Sensor Anschlüsse Drucklufteingang Kabeldurchführung Relais Kabeldurchführung AC Versorgung Ethernet Kabeldurchführung Druckluftausgang DC Versorgung Abbildung 2: TriBox3 - Systemübersicht Analogausgänge Externen Trigger (C)TriOS Mess- und Datentechnik GmbH 11/11 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... -
Seite 12: Technische Spezifikationen
Gleichspannung: 10 - 26 VDC Leistungsaufnahme typ: 6 W, max: 50 W Sensorschnittstellen Vier M12 Steckverbinder für TriOS Sensoren Anzeige 7 Zoll kapazitives Touch Display (800x480) Analogausgänge Sechs Analogausgänge, konfigurierbar 4 – 20 mA, 0 – 5 VDC oder 0 – 10 VDC Relais Relais –... - Seite 13 Allgemein Konformität DIN EN 61326-1:2013 DIN EN 55011:2009 + A1:2010 DIN EN 61010-1:2010 (C)TriOS Mess- und Datentechnik GmbH 13/13 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
-
Seite 14: Montage Und Installation
Die Erfüllung der technischen Daten, sowie der Anspruch eventueller Garantieleistungen bedingen die Einhaltung der Hinweise in dieser Betriebsanleitung. 4. Eine unzulässige Installation kann das Gerät beschädigen und zu einem Ausschluss der Garantieleistung führen. (C)TriOS Mess- und Datentechnik GmbH 14/14 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... -
Seite 15: Die Wahl Eines Geeigneten Standorts
TriBox3 wird an eine solide Wand oder ähnlichem fest verschraubt. Achten Sie darauf, dass die ausgewählte Montagefläche eben ist und in der Lage das Gerät sicher zu halten. (C)TriOS Mess- und Datentechnik GmbH 15/15 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... -
Seite 16: Montage
3. An beiden Seiten der TriBox3 sind jeweils zwei 5,3mm Bohrungen für die Montage. Kontrollieren Sie nach der Montage den festen Sitz der TriBox3. 3.4. Elektrische Installation Zum Anschluss des Relais, der Gleichspannungsversorgung und weiterer Komponenten, befinden sich die Anschlüsse in der... -
Seite 17: Stromversorgung
Fachkräften durchgeführt werden, die aufgrund ihrer Ausbildung dazu befugt sind. Die einschlägigen Sicherheits- und VDE-Bestimmungen sind unbedingt zu beachten. Das Gerät darf nur im spannungslosen Zustand geöffnet werden. (C)TriOS Mess- und Datentechnik GmbH 17/17 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... - Seite 18 Anleitung zum Öffnen der TriBox3. 1. Die Aluminiumblenden an beiden Seiten des Gerätes vorsichtig entfernen. Abbildung 4: Entfernen der Aluminiumblenden 2. Die vier Schrauben am Rand der TriBox3 lösen. Abbildung 4 zeigt die Position der Schrauben. 3. Nach dem Lösen der vier Schrauben, den Gehäusedeckel vorsichtig nach oben aufklappen.
- Seite 19 Abbildung 5: Anschlussstecker für Wechselstromversorgung 5. Die Verschraubung Kabeldurchführung lösen Versorgungsleitung aus dem Gerät ziehen. flexiblen Leitungen immer Aderendhülsen verwenden. Kabeldurchführung ist für Manteldurchmesser von 5 mm bis 10 mm ausgelegt. (C)TriOS Mess- und Datentechnik GmbH 19/19 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
- Seite 20 Netzspannung ausreichend ist und über einen Erdungsdraht (PE) verfügt. Der Leitungsquerschnitt muss mindestens 0.75 mm betragen. Bevor die neue Versorgungsleitung in die TriBox3 hineingeschoben oder berührt wird, unbedingt auf Spannungsfreiheit prüfen und gegen wiedereinschalten sichern. 6. Die neue Versorgungsleitung durch die Kabeldurchführung in das Gerät schieben.
-
Seite 21: Betrieb Mit 12 - 24Vdc
1. Die Schritte 1 bis 3 in Kapitel 3.4.2 ausführen, um die Box zu öffnen und ein geeignetes Kabel in die TriBox3 einzuführen. flexiblen Leitungen immer Aderendhülsen verwenden. Kabeldurchführung ist für Manteldurchmesser von 3 mm bis 7 mm ausgelegt. (C)TriOS Mess- und Datentechnik GmbH 21/21 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... - Seite 22 Die folgende Tabelle beschreibt die Kontaktbelegung. Steckverbinder CON2 DC Stromversorgung Belegung Gleichspannung 1, VIN1 (plus) Gleichspannung 1, VIN1 (minus, GND) Gleichspannung 2, VIN2 (plus) Gleichspannung 2, VIN2 (minus, GND) (C)TriOS Mess- und Datentechnik GmbH 22/22 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
-
Seite 23: Priorisierte Versorgungsspannung
Umschaltung bzw. Auswahl der Versorgungsspannung auch im eingeschalteten Zustand erfolgen, so dass ein unterbrechungsfreier Betrieb gewährleistet ist. Werden zwei DC-Eingangsspannungen verwendet, sollten diese ungefähr das gleiche Potential haben (innerhalb 10 – 26 VDC). (C)TriOS Mess- und Datentechnik GmbH 23/23 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... -
Seite 24: Installation Des Analogausgangs
Leitungen immer Aderendhülsen verwenden. Kabeldurchführung ist für Manteldurchmesser von 3 mm bis 7 mm ausgelegt. Analogausgänge 1-4. Analogausgänge 5-6. Kabeldurchführung für die Analogausgänge. Abbildung 7: Anschlussstecker für Analogausgänge (C)TriOS Mess- und Datentechnik GmbH 24/24 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... - Seite 25 Analogausgang 4 (plus) Analogausgang 4 (minus, GND) Steckverbinder CON10 Analogausgänge 5 - 6 Pin Belegung Analogausgang 5 (plus) Analogausgang 5 (minus, GND) Analogausgang 6 (plus) Analogausgang 6 (minus, GND) (C)TriOS Mess- und Datentechnik GmbH 25/25 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
-
Seite 26: Potentialfreier Relais-Schaltkontakt
Kabeldurchführung ist für Manteldurchmesser von 3 mm bis 7 mm ausgelegt. 2. Den markierten Stecker in Abbildung 8 entfernen und mit der Steuerleitung verbinden. Die Anschlussbelegung ist in der nachfolgenden Tabelle beschrieben. (C)TriOS Mess- und Datentechnik GmbH 26/26 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... - Seite 27 Stecker für Relais Wechselkontakt. Kabeldurchführung für Relais Abbildung 8: Anschlussstecker für Relais - Wechselkontakt Steckverbinder CON3 Relais Wechselkontakt Pin Belegung Ruhekontakt (NC) Wechselkontakt (CO) Arbeitskontakt (NO) (C)TriOS Mess- und Datentechnik GmbH 27/27 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
-
Seite 28: Externer Trigger
Kabeldurchführung ist für Manteldurchmesser von 3 mm bis 7 mm ausgelegt 2. Den markierten Stecker in Abbildung 9 entfernen und mit der Steuerleitung verbinden. Die Anschlussbelegung ist in der nachfolgenden Tabelle beschrieben. (C)TriOS Mess- und Datentechnik GmbH 28/28 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... - Seite 29 4. Das Kabel mit einem Kabelbinder am weißen Kabelbinder-Halter fixieren. 5. Das Gehäuse der TriBox3 schließen und den Deckel verschrauben. Nach dem Befestigen der Aluminiumblenden das Gerät in Betrieb nehmen. (C)TriOS Mess- und Datentechnik GmbH 29/29 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
-
Seite 30: Anschluss Der Sensoren
TriOS Mess- und Datentechnik GmbH verwendet werden. Das Anschlusskabel Ihres TriOS- Sensors mit einem COM Port der TriBox3 verbinden. Den M12 Stecker in den gewünschten COM Port stecken und die Verbindung durch das Festziehen der Verschraubung sichern, siehe Abbildung 10. -
Seite 31: Installation Der Druckluftspülung
Druckluft direkt auf die Scheiben konzentriert und dadurch einen Biofilm oder Ablagerungen entfernt. Der erforderliche Kompressor muss vom Kunden erworben werde und wird in der Nähe der TriBox3 installiert. Die Abbildung 11 zeigt die Installation der Druckluftschläuche. (C)TriOS Mess- und Datentechnik GmbH 31/31 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... - Seite 32 Druckleitung vom Kompressor bis zum Sensor sollte nicht länger als 25 Meter sein. Hinweis: Passende Druckluftschläuche mit unterschiedlichen Längen (10 m, 15 m und 25 m) sind bei der TriOS Mess- und Datentechnik GmbH und im Fachhandel erhältlich. Der eingesetzte Schlauch ist vom Typ PU 6x4 (Material Polyurethan, 6 mm Außendurchmesser und 4 mm Innendurchmesser)
-
Seite 33: Einstellen Der Netzwerkverbindung
Einstellungen von einem DHCP Server in dem vorhandenen Netzwerk 2. Die TriBox3 erhält eine feste IP-Adresse und benutzt einen DHCP Server auf der TriBox3, um die Einstellung an dem verbundenen PC vorzunehmen. 3. Die TriBox3 und der PC nutzen je eine feste IP-Adresse Um die Einstellungen durchzuführen drücken Sie im Hauptmenü... - Seite 34 Hinweis: Um Änderungen an Ihren TCP/IP Einstellungen vorzunehmen, öffnen Sie die Eigenschaften Ihrer Netzwerkverbindung. Stellen Sie sicher, dass der Eintrag für TCP/IP vorhanden ist. Hinweis: Kontaktieren Sie Ihren Systemadministrator bevor Sie die TriBox3 einem Netzwerk verbinden. (C)TriOS Mess- und Datentechnik GmbH 34/34 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
-
Seite 35: Umgang Mit Der Tribox3
4. Umgang mit der TriBox3 Datum, Uhrzeit / Seitenname u. welche Seite / Status Messwerte OPUS7045 NO3 oben Seite 1 von 4 Abbildung 12: Hauptbildschirm der TriBox3 Der Hauptbildschirm kann neben festen Bedienelementen rechts und oben, individuell konfiguriert werden. Messwerte, Spektren oder Speicherzustand der TriBox3 können vom Nutzer in verschiedenen Bildschirmen abgebildet werden. -
Seite 36: Hauptmenü
Display Konfiguration Allgemeine, Reinigungs- und analog Ausgänge Einstellungen. Export und Import von Daten Geräteinformationen und Supportkontakt Display ausschalten oder TriBox3 Neustart Abbildung 13: Hauptmenü der TriBox3 4.1.1. Sensoren Die Schaltfläche „Sensor“ öffnet ein Untermenü, welches die vier COM Ports, gegebenenfalls mit Sensoren, anzeigt. Wenn Keine Sensoren angeschlossen... - Seite 37 überprüft werden. In den grünen Felder der COM-Ports (Abbildung 14) sind die jeweiligen Einstellungen der einzelnen COM-Ports sichtbar. Durch drücken der COM-Port Schaltfläche öffnet sich das Einstellungesmenü (Abbildung 16). (C)TriOS Mess- und Datentechnik GmbH 37/37 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
- Seite 38 Geräte MicroFlu, EnviroFlu, Ramses, Viper muss das Protokoll auf „TriOS“ geschaltet werden. Alle Einstellungen werden dadurch automatisch konfiguriert und sind gegen Benutzeränderungen gesperrt (Abbildung 16). Die modbusfähigen TriOS Geräte OPUS, LISA, pH, Leitwert, Trübung und gelöster Sauerstoff müssen mit der TriBox3 in Werkseinstellung konfiguriert sein.
- Seite 39 Fehler vor. In diesem Fall ist der TriOS Kundensupport zu kontaktieren. Sobald ein Sensor mit der TriBox3 verbunden ist, wird dieser direkt unter dem entsprechenden COM Port angezeigt. Um den Sensor zu konfigurieren oder die Log-Datei einzusehen muss die blaue Schaltfläche mit dem entsprechenden Sensornamen gedrückt werden.
- Seite 40 Protokoll sichtbar. Auf der rechten Seite kann eine Beschreibung des Messstandorts eingeben werden und automatisches messen aktiviert werden. Wenn eine Parameterschaltfläche betätigt wurde öffnet sich folgender Bildschirm (siehe nächste Abbildung). (C)TriOS Mess- und Datentechnik GmbH 40/40 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
-
Seite 41: Anzeige
Darunter kann ein Standardwert definiert werden, der immer im Wartungsmodus ausgegeben wird. 4.1.2. Anzeige Die Schaltfläche „Anzeige“ öffnet ein Untermenü, welches die bereits konfigurierten Anzeigedisplays anzeigt und umkonfigurieren lässt. Außerdem ermöglicht es die Erstellung und Kofiguration neuer Anzeigedisplays. (C)TriOS Mess- und Datentechnik GmbH 41/41 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... - Seite 42 Position eines ausgewählten Anzeigedisplays Gesamtreihenfolge verändern. z.B. Absorption_OPUS_7040 auswählen und dann den Pfeil nach oben drücken um dieses Display in der Gesamtreihenfolge zu verschieben (C)TriOS Mess- und Datentechnik GmbH 42/42 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
- Seite 43 2. In ein beliebiges Feld des ausgewählten Seitenlayouts drücken. 3. Auswählen was angezeigt werden soll, der aktuelle Wert, die Werte über einen bestimmten Zeitraum als Ganglinie oder ein Spektrum. (C)TriOS Mess- und Datentechnik GmbH 43/43 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
- Seite 44 4. Den Sensor und den Parameter wählen und mit OK bestätigen. 5. Der ausgewählte Parameter des ausgewählten Sensors wird im ausgewählten Fenster angezeigt. (C)TriOS Mess- und Datentechnik GmbH 44/44 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
-
Seite 45: Optionen
Ausgewähltes Anzeigedisplay löschen 4.1.3. Optionen Die Schaltfläche „Optionen“ öffnet ein Untermenü um allgemeine Einstellungen vorzunehmen, Mess- und Reinigungsintervalle festzulegen, Relais und Buzzer zu steuern und die analogen Ausgänge zu konfigurieren. (C)TriOS Mess- und Datentechnik GmbH 45/45 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... - Seite 46 Um ein automatisches Messinterval zu verwenden, muss dieses zuerst durch den Haken aktiviert und ein Messraster eingestellt werden. Außerdem kann ein Abschalten der Spannung am COM-Port nach jeder Messung aus Enegiespargründen aktiviert und Einzelmessungen ausgelöst werden. (C)TriOS Mess- und Datentechnik GmbH 46/46 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
- Seite 47 Im Unterpunkt „Steuerung des Relais“ wird durch setzen des Hakens eine Routine aktiviert, die in den Folgepunkten konfiguriert wird. Es wird der Parameter welcher das auslösen des Relais beeinflusst und dessen Aktivierungs- und Deaktivierungsgrenze festgelegt. (C)TriOS Mess- und Datentechnik GmbH 47/47 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
- Seite 48 Aktivierungs- und Deaktivierungsgrenze festgelegt. Im Unterpunkt „Analogausgänge“ können bis zu sechs separate analoge Ausgänge konfiguriert werden. Zum Konfigurieren eine der sechs Schaltflächen antippen (siehe roter Pfeil auf dem Bild unten). (C)TriOS Mess- und Datentechnik GmbH 48/48 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
-
Seite 49: Daten
4.1.4. Daten Die Schaltfläche „Daten“ öffnet ein Untermenü, in dem alle Einstellungen für den Datenaustausch mittels USB-Stick (z.B. Daten, Software, Kalibrierungsdateien o.Ä.) konfiguriert und ausgeführt werden können. (C)TriOS Mess- und Datentechnik GmbH 49/49 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... - Seite 50 Spektrums im Gegensatz zu den errechneten Zahlenwerten. Bei Spektren eines längeren Zeitraumes, kann der Export einige Zeit dauern. Im Falle der Verwendung von Spektren für die Auswertung empfielt es sich immer den folgenden Unterpunkt USB Loggen zu aktivieren. (C)TriOS Mess- und Datentechnik GmbH 50/50 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
- Seite 51 Fenster immer deaktivieren um Datenverlust zu vermeiden. Passende USB-Sticks die die IP-Schutzklasse nicht beeinflussen sind bei TriOS als Zubehör erhältlich. Im Unterpunkt „Importieren“ ist es möglich Sensorspezifische Daten in die TriBox3 zu kopieren. (C)TriOS Mess- und Datentechnik GmbH 51/51 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
- Seite 52 Dieser Unterpunkt ist nur von Bedeutung, falls TriOS-Sensoren ohne G2-Interface verwendet werden, wie z.B. Ramses. Bei diesen Sensoren müssen die Sensorspezifischen Kalibrierungsdaten in die TriBox3 eingelesen werden, da diese Geräte noch nicht über interne Speicher verfügen zur automatischen Konfiguration verfügen.
- Seite 53 öffnet sich folgendes Fenster. Mit Yes (Ja) bestätigt man das speichen auf dem USB-Stick und mit No ( Nein) folgt die Eingabe eines Kommentars für eine Wiederherstellungspunkt direkt auf der TriBox3. (C)TriOS Mess- und Datentechnik GmbH 53/53 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
-
Seite 54: Info
Display auszuschalten (z.B. zum Energiesparen in einer autonomen Meßstation). Wenn das Display ausgeschaltet ist, kann man es durch erneutes Berühren auf beliebiger Stelle wieder einschalten. (C)TriOS Mess- und Datentechnik GmbH 54/54 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... - Seite 55 Die Schaltfläche „Home“ ist nur zu sehen solange Konfigurationsmenüs geöffnet sind. Durch betätigen werden die Konfigurationsmenüs geschlossen und es sind nur noch die Displays sichtbar. (C)TriOS Mess- und Datentechnik GmbH 55/55 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland...
-
Seite 56: Garantie
• Schäden durch nicht sachgemäße Behandlung und Benutzung des Gerätes sind nicht durch die Garantie abgedeckt. • Schäden, die durch Modifikation und unprofessionelle Anbringung von Zubehörteilen durch den Kunden entstehen, sind nicht durch die Garantie abgedeckt. (C)TriOS Mess- und Datentechnik GmbH 56/56 Bürgermeister-Brötje-Str. 25 D- 26180 Rastede/Deutschland... -
Seite 57: Kundendienst
Um eine schnelle Hilfe zu gewährleisten, schicken Sie uns bitte per E-Mail: • Die 4-stellige Gerätenummer vom Typenschild, bestehend aus Buchstaben und Ziffern, z.B. 941A. • Die Supportinformationen der TriBox3, zu finden im Untermenü: „Daten → Supportinformationen“. (C)TriOS Mess- und Datentechnik GmbH 57/57 Bürgermeister-Brötje-Str. -
Seite 58: Kontakt
Funktion in einer zukünftigen Version oder haben Fragen und Anregungen? Bitte melden Sie sich bei uns. Technischer Kundendienst: support@trios.de Allgemeine Anfragen / Verkauf: info@trios.de Unsere Internetseite: www.trios.de TriOS Mess- und Datentechnik GmbH Bürgermeister-Brötje-Str. 25 D- 26180 Rastede...
