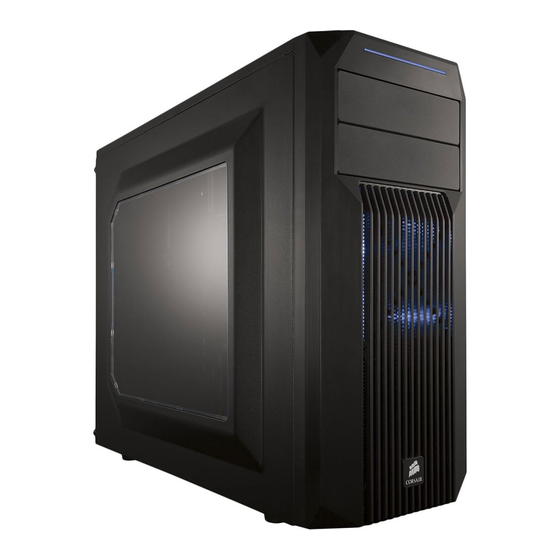

- Seite 1 SPEC-02 CARBIDE SERIES® MID-TOWER GAMING CASE INSTALLATION GUIDE / GUIDE D'INSTALLATION INSTALLATIONSHANDBUCH / GUIDA DI INSTALLAZIONE GUÍA DE INSTALACIÓN /...
- Seite 2 English: ........................1-12 Français: ........................13-24 Italiano: ........................25-36 Deutsch: ........................37-48 Español: .........................49-60 Россию: ........................61-72 中文: .........................73-84 日本語: ........................85-96...
-
Seite 3: Inhaltsverzeichnis
SSD and HDD installation and you can have your killer gaming rig up and running in minutes. Most cases at this price point don’t give you the combination of great looks and great features that the SPEC-02 does. Up to dual 140mm front intake. -
Seite 4: Accessory Kit Contents
SPEC-02 Accessory Kit Contents Case Features I/O panel (x2 USB 3.0, Headphone/Mic, and Power/Reset) Removable front fascia Front 120mm LED intake fan with x2 140mm fan compatibility Rear 120mm exhaust fan x2 Top 120mm fan mounts Windowed side panel x3 5.25" Tool-free drive bays... -
Seite 5: Removing The Side Panels
SPEC-02 STEP 01 carbide spec-02 STEP 03 / ps 1. Removing the Side Panels 3. Installing the Motherboard Simply remove the First, install your thumbscrews then slide the motherboard’s I/O shield (see side panels back and out. your motherboard’s manual for guidance). -
Seite 6: Installing The Psu
STEP 06 / sl SPEC-02 STEP 06 / sl 5. Installing the PSU (Power Supply Unit) 7. Installing an ODD (Optical Disk Drive) Position the PSU on the First, remove the front panel bottom of the case then align 5.25"... -
Seite 7: Installing A Second Front Fan
SPEC-02 STEP 08 carbide spec-02 9. Installing a Second Front Fan 11. Installing the Front I/O Connectors STEP 08 To install an additional 120mm See your motherboard’s or 140mm fan, unscrew the manual for front panel header top fan then slide it down to locations and pin-outs. -
Seite 8: Frequently Asked Questions
120mm or x2 140mm x2 120mm Rear 120mm Bottom 120mm Side 2. Does the polarity matter with the I/O panel’s power and reset header? No, only the LED headers. To learn more about this case visit the product page at corsair.com... - Seite 9 Longueur maximale du bloc d’alimentation: ......288mm d’ordinateur mi-tour de la gamme Carbide Series® SPEC-02. Le SPEC-02 de la gamme Carbide est un boîtier agressif pour ordinateur de jeu disposant du refroidissement dont vous avez besoin lorsque vous faites tourner un processeur graphique hyper- performant.
-
Seite 10: Contenu Du Kit D'accessoires
SPEC-02 Contenu du kit d’accessoires Attributs du boîtier Panneau E/S (x2 USB 3.0, Casque/Mic, et Alimentation/Réinitialisation) Façade amovible Ventilateur aspirant DEL de 120 mm à l’avant et compatibilité avec 2 ventilateurs de 140 mm Ventilateur d’évacuation de 120 mm à l’arrière x2 fixations supérieures pour ventilateur de 120 mm Panneau latéral à... -
Seite 11: Retrait Des Panneaux Latéraux
SPEC-02 SPEC-02 STEP 01 carbide spec-02 STEP 03 / ps 1. Retrait des panneaux latéraux 3. Installation de la carte mère Retirez simplement les vis Tout d’abord, installez le de serrage et faites glisser blindage d’E/S de la carte les panneaux latéraux vers... -
Seite 12: Installation Du Bloc D'alimentation
STEP 06 / sl SPEC-02 SPEC-02 STEP 06 / sl 5. Installation du bloc d’alimentation 7. Installation d’un lecteur de disque optique Positionnez le bloc Tout d’abord, retirez le cache d’alimentation en bas du de la baie de 5,25 pouces du boîtier, alignez-le avec les... -
Seite 13: Installation D'un Deuxième Ventilateur Avant
SPEC-02 SPEC-02 STEP 08 carbide spec-02 9. Installation d’un deuxième ventilateur avant 11. Installation des connecteurs E/S avant STEP 08 Pour installer un ventilateur Consultez le manuel de la carte mère pour de 120 mm ou 140 mm plus d’informations sur l’emplacement des complémentaire, retirez la... -
Seite 14: Foire Aux Questions
Si besoin est, vous pouvez démonter le panneau d’E/S en retirant lorsqu’un ventilateur ne fonctionne plus ? la façade (étape 6) et en dévissant les deux vis situées de chaque Veuillez vous rendre sur corsair.force.com et demandez un RMA côté. (Autorisation de retour de marchandise) pour que nous puissions remplacer la ou les pièces endommagées. -
Seite 15: Specifiche Case
Lunghezza massima PSU: 230mm: ..........288mm per PC Carbide Series® SPEC-02 Carbide Series SPEC-02 è un grintoso case da gioco per PC con il sistema di raffreddamento di livello superiore di cui hai bisogno se utilizzi GPU ad alte prestazioni. Gli interni dal design intelligente consentono alla ventola d’aspirazione frontale... -
Seite 16: Contenuto Kit Di Accessori
SPEC-02 Contenuto kit di accessori Caratteristiche case Pannello I/O (2 prese USB 3.0, cuffie/microfono, alimentazione/Reset) Frontale rimovibile Ventola d’aspirazione frontale da 120 mm con LED e compatibilità con 2 ventole da 140mm Ventola di scarico posteriore da 120 mm 2 punti di montaggio superiore per ventole da 120mm Pannello laterale con finestra 3 Alloggiamenti unità... -
Seite 17: Rimozione Dei Pannelli Laterali
Allineare la scheda madre ai Nota: Corsair consiglia di distanziatori preinstallati. rimuovere e mettere da parte entrambi i pannelli per evitare danni accidentali durante Utilizzare le viti in l’assemblaggio del sistema. -
Seite 18: Installazione Dell'unità Di Alimentazione
STEP 06 / sl SPEC-02 SPEC-02 STEP 06 / sl 5. Installazione dell’unità di alimentazione (PSU) 7. Installazione di un’unità ODD (Optical Disk Drive) Posizionare la PSU sul fondo Prima di tutto, rimuovere il del case, quindi allinearla con coperchio dell’alloggiamento... -
Seite 19: Installazione Di Una Seconda Ventola Frontale
SPEC-02 SPEC-02 STEP 08 carbide spec-02 9. Installazione di una seconda ventola frontale 11. Installazione dei connettori di I/O frontali STEP 08 Per installare una ventola Per i piedini in uscita e la posizione aggiuntiva da 120 mm o 140... -
Seite 20: Domande Più Frequenti
(fase 6) e svitando le 2 viti su entrambi i lati del Visitare il sito www.corsair.force.com e richiedere un RMA in pannello. modo da permetterci di sostituire le parti danneggiate. -
Seite 21: Technische Daten Gehäuse
Vielen Dank, dass Sie sich für ein Mid-Tower-PC-Gehäuse Maximale GPU-Länge: ................ 288mm der Carbide Series® SPEC-02 entschieden haben. Carbide Series SPEC-02 is an aggressive gaming PC case with the superior air cooling you need if you’re running high- performance GPUs. The cleverly designed interior allows for the included LED-lit front intake fan to draw cold air directly to your graphics cards, and there’s room for up to six fans for... -
Seite 22: Inhalt Zubehörkit
SPEC-02 Inhalt Zubehörkit Merkmale Gehäuse I/O-Abdeckung (2 USB 3.0-Anschlüsse, Kopfhörer/Mikrofon und Stromschalter/Reset) Abnehmbare Frontplatte 120 mm LED-Ansauglüfter auf der Vorderseite mit Kompatibilität für zwei 140 mm Lüfter 120 mm Abluftventilator auf der Rückseite 2 120 mm Montagepunkte für obere Lüfter Seitenabdeckung mit Fenster... -
Seite 23: Entfernen Der Seitenplatten
SPEC-02 SPEC-02 STEP 01 carbide spec-02 STEP 03 / ps 1. Entfernen der Seitenplatten 3. Installation des Motherboards Entfernen Sie einfach die Installieren Sie als Erstes die Rändelschrauben und I/O-Blende des Motherboards schieben Sie die Seitenplatte (befolgen Sie die Anleitung nach hinten heraus. -
Seite 24: Installation Des Netzgerätes (Psu)
STEP 06 / sl SPEC-02 SPEC-02 STEP 06 / sl 5. Installation des Netzgerätes (PSU) 7. Installation eines ODDs (optisches Laufwerk) Platzieren Sie das Netzgerät auf Nehmen Sie als Erstes die den Gehäuseboden, richten Sie Abdeckung des 5,25-Zoll- es an den Gehäuseöffnungen... -
Seite 25: Installation Eines Zweiten Frontlüfters
SPEC-02 SPEC-02 STEP 08 carbide spec-02 9. Installation eines zweiten Frontlüfters 11. Installation der vorderen I/O-Anschlüsse STEP 08 Um einen zusätzlichen 120 mm Die Position der Frontplatten-Header oder 140 mm Lüfter zu und die Pinbelegung finden Sie in installieren, nehmen Sie die der Anleitung Ihres Motherboards. -
Seite 26: Häufig Gestellte Fragen
(Schritt 6) und dann die beiden Schrauben lösen, die sich jeweils an der Seite der Abdeckung befinden. Bitte besuchen Sie corsair.force.com und fordern Sie eine RMA an, damit wir das/die beschädigte(n) Teil(e) ersetzen können. 4. Wo kann ich einen Lüfter anbringen? Punkte für Lüfterhalterungen... - Seite 27 Gracias por comprar un chasis de Longitud máxima del CPU: .............. 288mm PC semitorre Carbide Series® SPEC-02 La Series Carbide SPEC-02 es un chasis asombroso para PC de juegos con una potencia de refrigeración asombrosa, tan necesaria para ejecutar GPU (unidades de procesamiento de gráficos) de alto rendimiento.
-
