Versionsanzeige
Nachdem sich der AR7200BX initialisiert hat wechselt die Status LED für 3
Sekunden auf Rot. Die ersten beiden Stellen der Firmware werden angezeigt.
Darstellung der Werte
Die Darstellung der Werte erfolgt über die Menü LEDs im Binärssystem. Eine
leuchtende Menü LED steht für eine 1, ist die LED aus steht diese für 0. Die
jeweils niederwertigsten Bits sind A und H.
Softwareversion
Die Softwareversion besteht aus drei Werten X, Y und Z. Während der
Initialisierung erfolgt die Anzeige der Werte X und Y. Wird während der
Initialisierung der Knopf gedrückt, erfolgt die Anzeige des Wertes Z.
X wird durch die LEDs A bis G dargestellt, Y durch H bis N und Z nutzt alle
LEDs A- N.
Dataversion
Die Dataversion besteht aus zwei Werten X und Y. Beide Werte werden
gleichzeitig dargestellt. Der Wert X durch die LEDs A - G, der Wert Y durch H- N.
Die Hardwareversion
Die Hardwareversion besteht aus den Werten X und Y die beide zur gleichen Zeit
angezeigt werden.

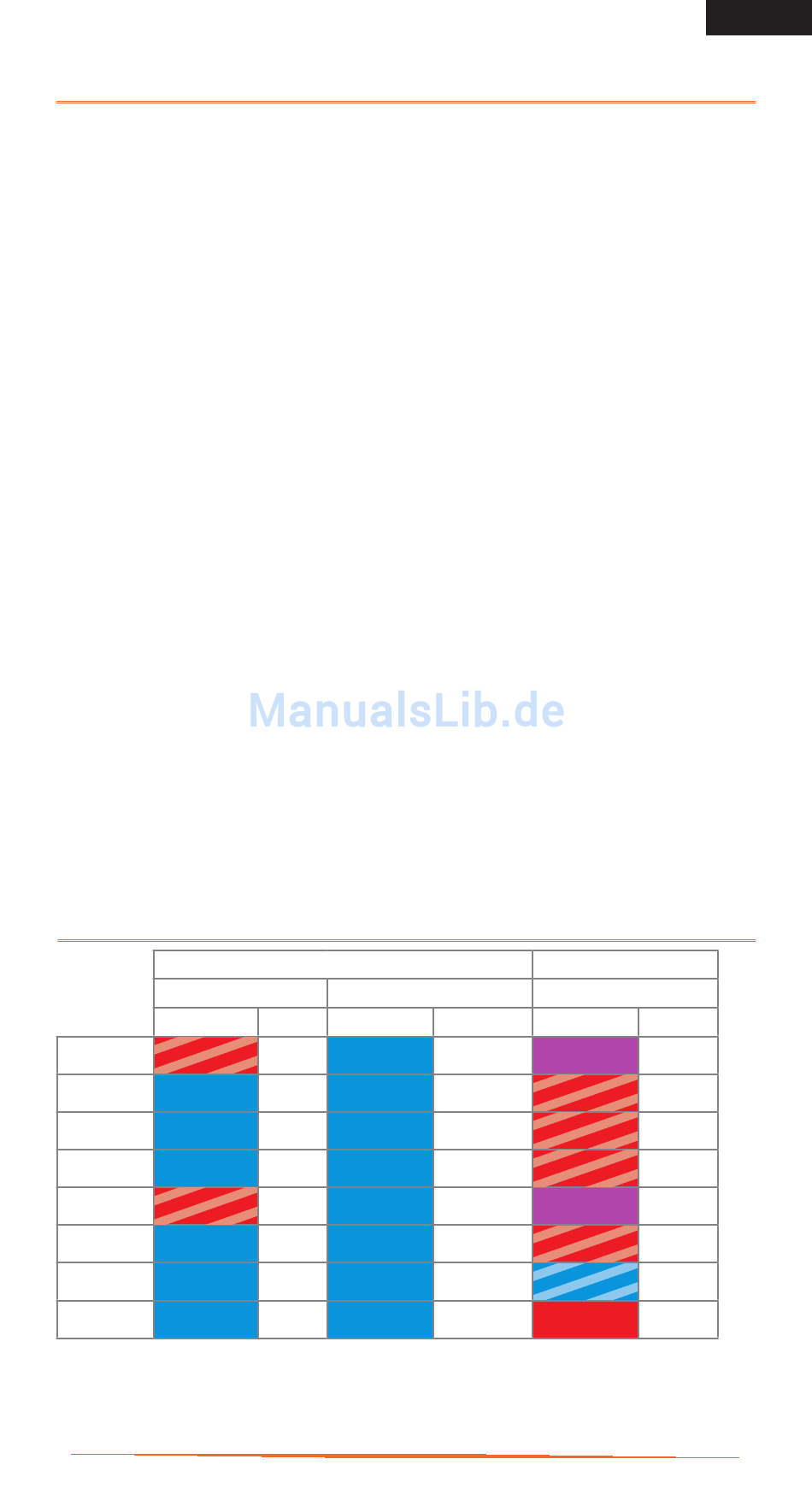

Servo Referenz Karte
Taumelscheibe
Servo
Frequenz
Farbe
SPMSH3000
blinkt Rot
SPMSH3020
leuchtet Blau
SPMSH5000
leuchtet Blau
SPMSH5010
leuchtet Blau
SPMSH6010
blinkt Rot
SPMSH6040
leuchtet Blau
SPMSH6080G
leuchtet Blau
SPMSH5020G
leuchtet Blau
Mittenimpuls
Hz
Farbe
65 Hz
leuchtet Blau
200 Hz
leuchtet Blau
200 Hz
leuchtet Blau
200 Hz
leuchtet Blau
65 Hz
leuchtet Blau
200 Hz
leuchtet Blau
200 Hz
leuchtet Blau
200 Hz
leuchtet Blau
67
Heck
Frequenz
µs
Farbe
1520 µs
Violett
1520 µs
blinkt Rot
1520 µs
blinkt Rot
1520 µs
blinkt Rot
1520 µs
Violett
1520 µs
blinkt Rot
1520 µs
Blue Flashing
1520 µs
leuchtet Rot
DE
Hz
50 Hz
165 Hz
165 Hz
165 Hz
50 Hz
165 Hz
333 Hz
270 Hz
