GA-8IDML Serie Motherboard

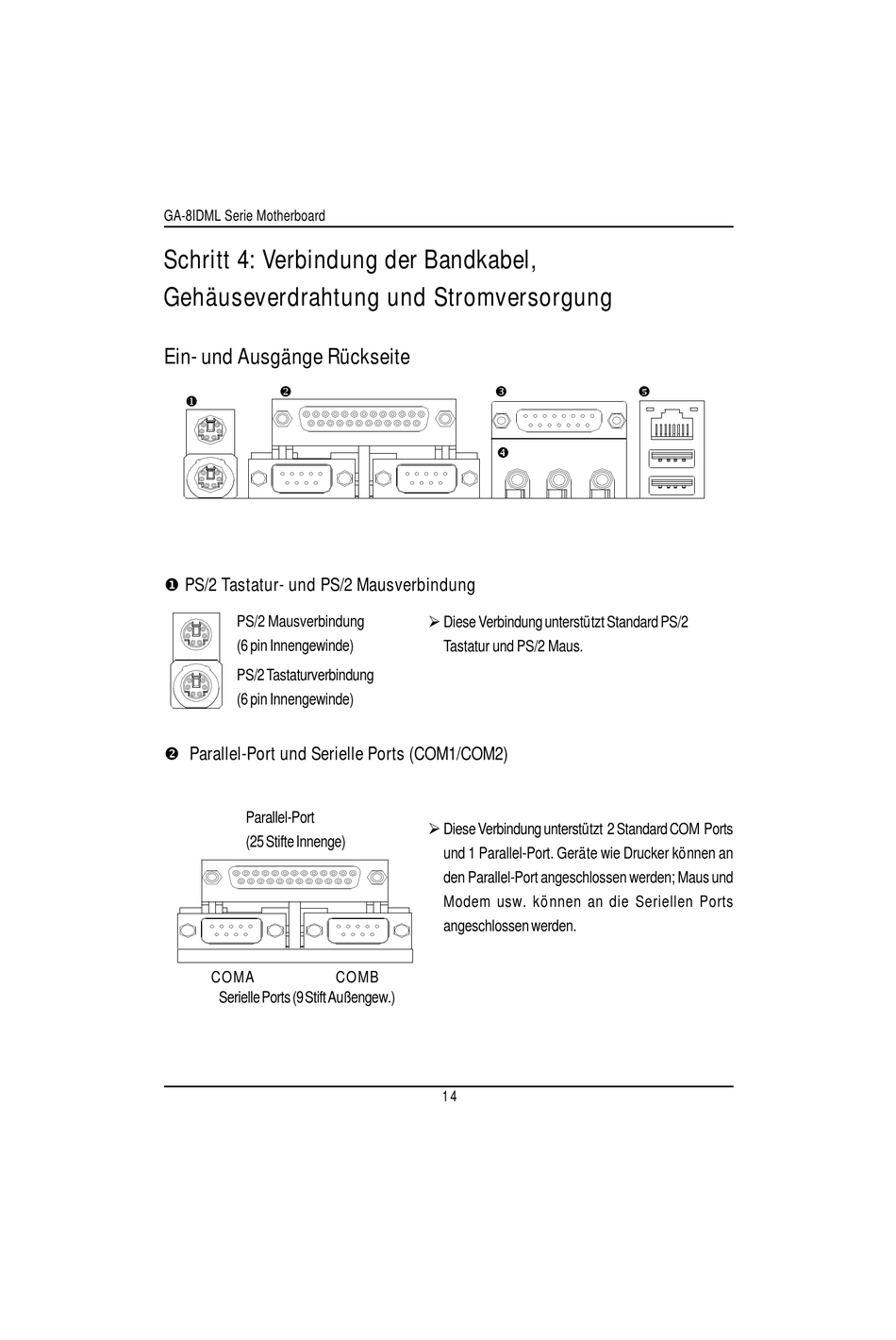

Schritt 4: Verbindung der Bandkabel,
Gehäuseverdrahtung und Stromversorgung
Ein- und Ausgänge Rückseite
v
u
u PS/2 Tastatur- und PS/2 Mausverbindung
PS/2 Mausverbindung
(6 pin Innengewinde)
PS/2 Tastaturverbindung
(6 pin Innengewinde)
v Parallel-Port und Serielle Ports (COM1/COM2)
Parallel-Port
(25 Stifte Innenge)
COMA
Serielle Ports (9 Stift Außengew.)
w
x
Ø Diese Verbindung unterstützt Standard PS/2
Tastatur und PS/2 Maus.
Ø Diese Verbindung unterstützt 2 Standard COM Ports
und 1 Parallel-Port. Geräte wie Drucker können an
den Parallel-Port angeschlossen werden; Maus und
Modem usw. können an die Seriellen Ports
angeschlossen werden.
COMB
1 4
y
