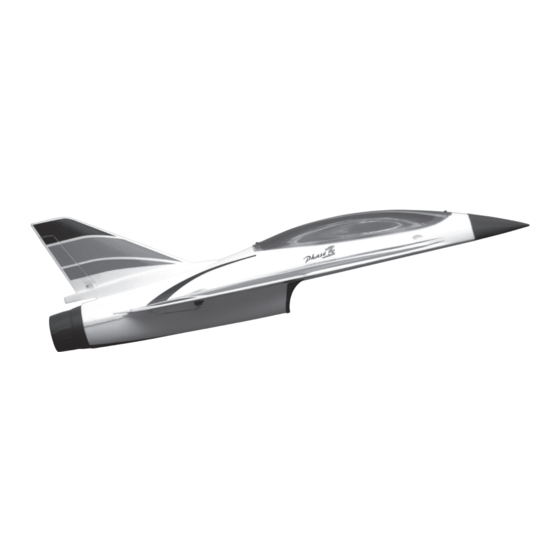

ACHTUNG Der Phase 3 Models Squall EDF wurde für den erfahrenen und anspruchsvollen Piloten entwickelt. Es ist nicht für
Anfänger bestimmt, und auch kein Trainer!
Beinhaltet einen Hochleistungs-
Brushless Motor, Impeller
und einen elektronischen
Brushless - Flugregler
Phase 3 Models
P.O. Box No. 402
Texaco Road PO
New Territories, Hong Kong
© 2009, Phase 3 Models - All Rights Reserved
Version 1 May 2009
WICHTIG: Vor der Endmontage lesen und verstehen Sie bitte die Warnungen, die auf der nächsten Seite aufgeführt sind.
Missverständnisse beim Lesen, und Unverständnis können dazu führen, dass diese Warnungen zu körperlichem Schaden
und/oder Verletzungen führen kann. Der Phase 3 Models Squall EDF, ist nicht für Kinder unter 14 Jahren bestimmt, außer
wenn sie durch einen Erwachsenen beaufsichtigt werden.
Made in Taiwan
BAUANLEITUNG
GENAUE ANGABEN UND MERKMALE
Spannweite:
Länge:
Gewicht RTF:
Motor Drehzahl:
Motor:
Regler:
Benötigte Fernsteuerung:
Mischer und
Benötigter Akku:
• Widerstandsfähiger, leichter Schaumstoffrumpf
• Effiziente, hochleistungsfähige Impellereinheit beinhaltet
• Kraftvoller Brushless Motor beinhaltet
• 45 Amp Brushless Flugregler beinhaltet
• Umfangreiches Dekor beinhaltet
• Fast fertig und leicht zu montieren
• Bedienungsanleitung mit über 100 Farbfotos
650mm (25.6")
885mm (34.8")
Squall! 600~650g (21.2~22.9oz)
Squall! HP 650~780g (22.9~27.5oz)
45,000~50,000
Squall! - 3800KV (11.1v) Brushless
Squall! HP - 3400KV (14.8v) Brushless
Squall! - 40A (11.1v) Brushless
Squall! HP - 45A HP (14.8v) Brushless
4 Kanal mit Höhen/Querruder
drei 9~10g Micro Servos
Squall! - 3 zellige 2500mAh 20C Li-Po Akkus
Squall! HP - 4 zellige 2500mAh 20C Li-Po Akkus
Squall! EDF ARTF
- Produkt Nummer PH019
Squall! HP EDF ARTF - Produkt Nummer PH020
Werbung
Inhaltszusammenfassung für Phase 3 Models SQUALL
- Seite 1 BAUANLEITUNG ACHTUNG Der Phase 3 Models Squall EDF wurde für den erfahrenen und anspruchsvollen Piloten entwickelt. Es ist nicht für Anfänger bestimmt, und auch kein Trainer! GENAUE ANGABEN UND MERKMALE Spannweite: 650mm (25.6”) Länge: 885mm (34.8”) Gewicht RTF: Squall! 600~650g (21.2~22.9oz) Squall! HP 650~780g (22.9~27.5oz)
-
Seite 2: Allgemeine Warnungen
Ihres neuen Flugzeuges lesen Sie die Bedienungsanleitung aufmerksam in ihrer Gesamtheit durch.Damit auch sichergestellt wird, dass das erste Mal auch zu Ihrem Erfolg wird! Beachten Sie, dass die Montage für den Squall! und Squall! HP gleich sind- NUR der Motor, Impeller und Regler unterscheiden sich zwischen den zwei Modellen. Squall! ist für Besuchen Sie unsere Webseite für mehr... - Seite 3 Impeller Servo Abdeckung Brushless Flügelhälfte Hardware Paket Regler BENÖTIGTE TEILE UM DEN SQUALL ZU VERVOLLSTÄNDIGEN 3 x 300mm Servo Verlängerungskabel LiPo Akku Squall! - 3S 3 x Micro Servos 2500mAh 20C oder 9 - 10g Squall! - 4S 2500mAh 20C Empfänger...
- Seite 4 Schritt 13 Ein Ausgangsloch von ca. 30mm wird sicherstellen, dass sich kühlende Luft, bei hoher Belastung, über das Akku be- wegt. Schritt 14 Damit kühle Luft nach innen kommt, empfehlen wir Ihnen zwei Einlasslöcher an der Vorderseite des Rumpfes ein- zuschneiden, wie gezeigt.
- Seite 5 Schritt 36 Kleben Sie das Servo an seine Position, mit der Ausrichtung des Servo Horns zum Ende des Höhenleitwerkes. Schritt 37 Stellen Sie sicher, dass die Unterseite des Servos nicht über die Unterkante des Höhenleitwerkes heraus schaut. Schritt 38 Bevor Sie die Ruderanlenkung befestigen, schneiden Sie das durchsichtige Tape aus dem Schlitz des Ruders heraus. Schritt 39 Befestigen Sie die Ruderanlenkung am Ruder und montieren eine Halteplatte, genauso wie Sie diese beim Höhen/ Querruder befestigt haben.
- Seite 6 Verwenden Sie die Rückseite Ihres Messers, um das durchgeschnittene Dekor in die Scharnierlinie zu drücken. Schritt 77 Befestigen Sie das Dekor an der anderen Flügelseite und der Finne. Nun kleben Sie den überaus wichtigen “ Squall! ” Schriftzug auf !!!! Schritt 78 Nur noch die Phase 3 Dekore an jeder Seite des Rumpfes, und auf die Oberseite kleben.
- Seite 7 Schwerpunkt, wie gezeigt. SCHWERPUNKT (C/G) Der Schwerpunkt des Squall! befindet sich 60mm hinter der Flügelvorderkante, wo sich die Flügel und der Rumpf tref- fen. Der Squall! muss vor dem Fliegen korrekt ausbalanciert werden. Wenn Sie das Modell an seinem Schwerpunkt auf den Fingerspitzen hochheben, sollte sich die Nase des Modells sich leicht nach unten neigen, oder ausbalanciert sein.
- Seite 8 Ruderausschläge korrekt sind. Nehmen Sie einen Reichweiten Test vor. Da der Squall! leicht mit der Hand zu starten ist, empfehlen wir Ihnen, dass Sie einen Freund bitten, Ihnen beim ersten Flug zu helfen. So können Sie sich besser auf Ihre Trimmungen konzentrieren.
- Seite 9 Epoxid Kleber, oder Weißleim, um beschädigte Schaumteile zu reparieren. UNSERE GARANTIE Phase 3 Models garantiert, dass dieser Baukasten zum Datum des Kaufes frei von Defekten an Materialien und frei von Herstellungsmängeln ist .Dieses deckt nicht die Bauteile ab, die bei Gebrauch, Missbrauch oder Modifikation beschädigt werden.
- Seite 10 “Vectored Thrust ” Schriftzug auf !!!!. Entfernen Sie das Schutzpapier und kleben den Schriftzug auf die Rückseite des Rumpfes, wie gezeigt. Schritt VT18 Der Squall! VT ist nun komplett und bereit um die Grenzen Ihrer Fähigkeiten zu erforschen! ERSATZTEILLISTE PH019-01 Teile für den Rahmen - Alle Squall!
