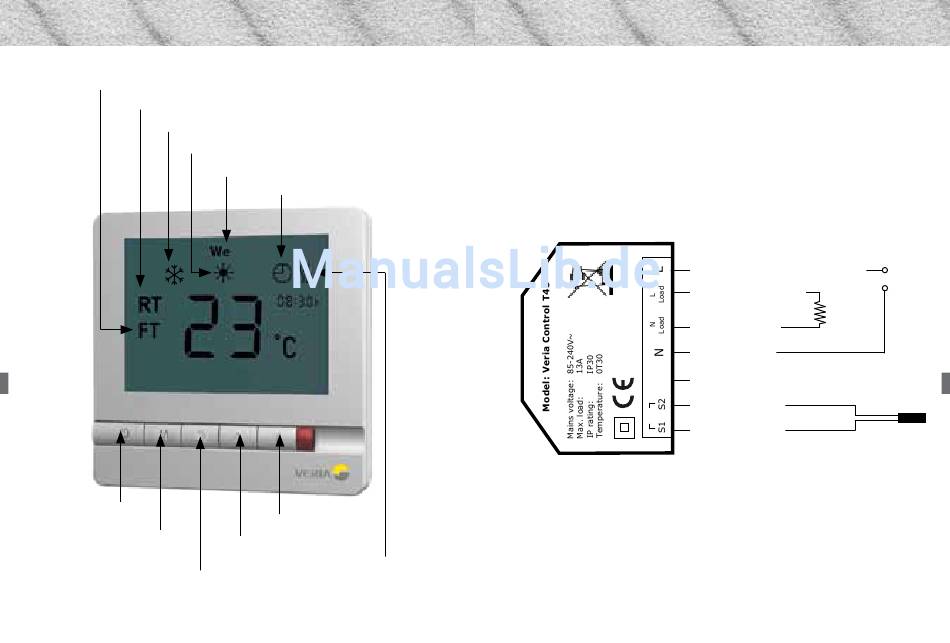

Regler und Display Beschreibung
Fußbodentemperatur
Raumtemperatur
Frostschutzmodus aktiviert
Thermostat an
An/Aus
Modus
Uhr
18
Wochentag
Zeitschalt-Modus aktiviert
Auf
Ab
Heizelement heizt
Einbau und Verkabelung der Zeitschaltuhr
Um den Regler an der Wand zu montieren, trennen Sie bitte das
Oberteil von dem Unterteil. Dies geschieht durch vorsichtiges Hebeln
am unteren Bereich des Oberteils mit einem Schraubendreher o.ä.
Drehen Sie passende Dübel und Schrauben in die Bohrlöcher und
schrauben Sie den Regler in die Anschlussdose.
Wenn die Halterung an der Wand befestigt ist und alle Kabel korrekt
angeschlossen sind (hierzu bitte nachfolgende Grafik beachten!),
können Sie die Reglerabdeckung wieder aufsetzen.
Netzphase (schwarz oder braun)
Heizmatte (schwarz)
Heizmatte (blau)
Nullleiter (blau)
Nicht verwendet
Anschluss Fühler
Anschluss Fühler
Die Kupferabschirmung (Schutzgeflecht an den Kaltleitern) muss
separat am Schutzleiter (PE) angeschlossen werden.
Achtung! Bei einem Austausch des Reglers muss immer der Fühler
mit ausgetauscht werden. Bitte verlegen Sie das Fühlerkabel in einem
flexiblen Leerrohr (Siehe Einbauanleitung Veria Quickmat).
DE
85 -
240V~
Max.
13A
Bodensensor
