AVANCIS POWERMAX
®
PHOTOVOLTAIK-MODULE
SICHERHEITS-, INSTALLATIONS- UND BETRIEBSHANDBUCH
®
Erdung von PowerMax
Rücken -
schienen
Auch wenn anwendbare Bestimmungen,
gesetzliche Vorschriften und Normen
keine Erdung vorschreiben, empfiehlt
AVANCIS dringend eine Erdung von
PowerMax
Rückenschienen, um sicher-
®
zustellen, dass die Spannung zwischen
der Rückenschiene und Erde unter allen
Umständen null Volt beträgt. Dies erhöht
die Sicherheit der PV-Anlage im Falle von
Funktionsstörungen und schützt die An-
lage vor einer induzierten Überspannung.
Zur Sicherheitserdung der PowerMax
Rückenschiene sind die Rückenschienen
mit Erdungsbohrungen versehen (mar-
kiert durch einen Erdungshinweis). Diese
Bohrungen dürfen nur für Erdungszwecke
und im Einklang mit den örtlichen Bestim-
mungen, gesetzlichen Vorschriften und
Normen verwendet werden. Sofern es er-
laubt ist, gibt AVANCIS die Empfehlung
für die Erdung die Erdungslöcher (Durch-
messer 0.42 cm/0.17 Zoll) zu verwenden,
in Kombination mit einer M4-Schraube,
Mutter und zwei Zahnunterlegscheiben
(siehe Beispiel). Bitte beachten Sie, dass
Sie nur Materialien benutzen, die keine
Korrosion verursachen. Stellen Sie sicher,
dass die Erdungsschrauben nicht ein
Kabel be rühren. Sonstige Erdungs mittel
und -methoden sind zulässig, solange sie
die geltenden Regelungen, Vorschriften
und Normen erfüllen.
©2017 | AVANCIS GmbH | Solarstraße 3 | 04860 Torgau | service@avancis.de | www.avancis.de | Januar 2017

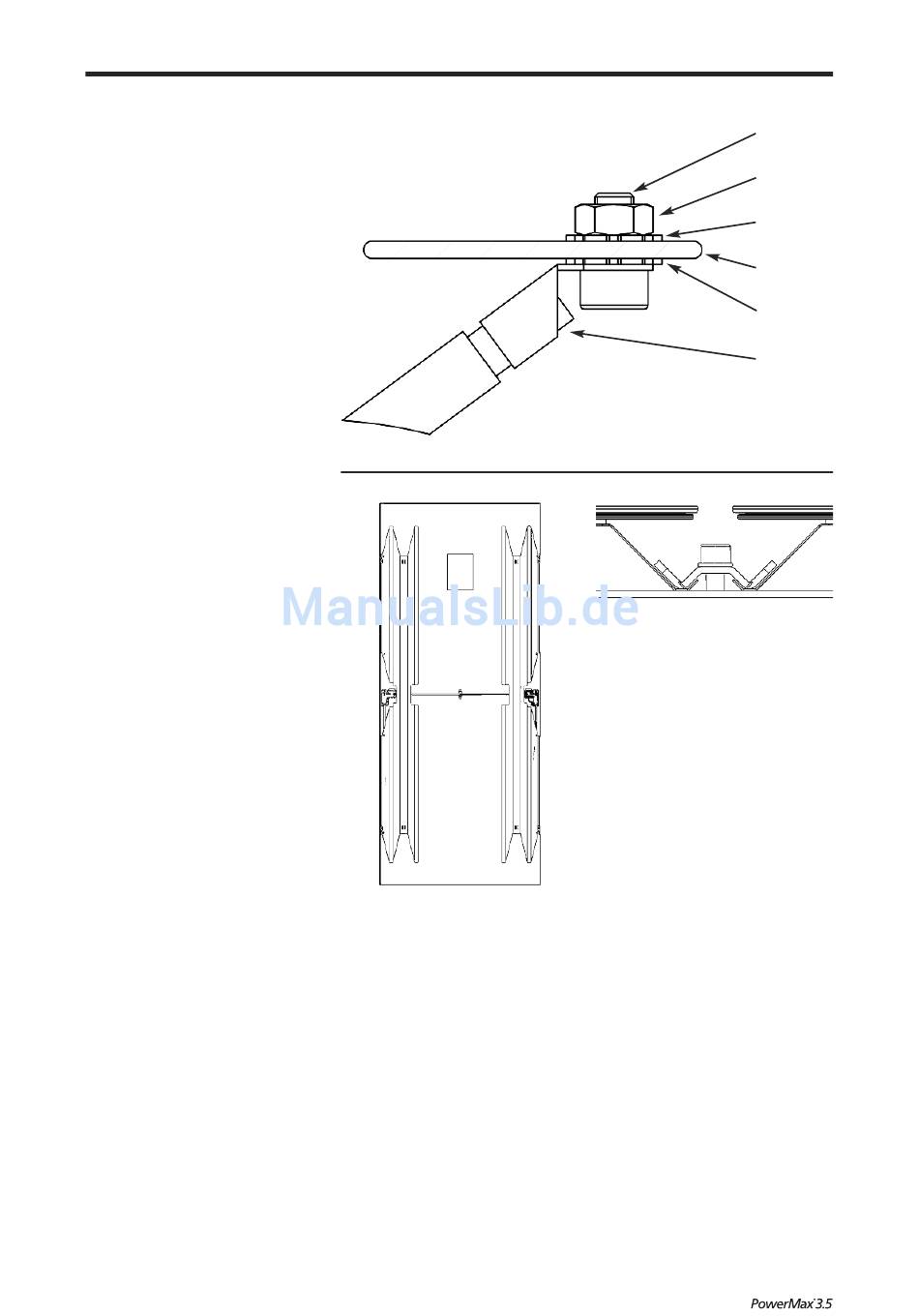

Beispiel für Modulerdung
®
Montage
• PowerMax
®
Module müssen mit Hilfe
von vier bei AVANCIS zu beziehenden
SMART-Klemmen am Montagerand auf
der Rückseite der Rückenschienen be-
festigt werden. Ein Klemmstück hält 2
PowerMax
®
Module, mit Ausnahme der
PowerMax
Module am Anfang und
®
am Ende einer Modulreihe. Alle ande-
ren Teile wie Schrauben, Muttern usw.
werden vom Kunden bereitgestellt. Die
Schrauben müssen für den dauerhaften
Einsatz in der PV-Anlage geeignet sein.
Die SMART-Klemmen müssen mit ei-
nem Anzugsdrehmoment von 20 Nm
vorgespannt werden.
Schraube
Mutter
Zahnscheibe
Rückenschiene
Zahnscheibe
Erdungskabel
• Zur Installation eines zweiten Moduls
stellen Sie sicher, dass die Klemmen
über der Montagelippe des ersten Mo-
duls platziert werden und das zweite
Modul zum ersten Modul gleitet. Die
Montagelippe des zweiten Moduls wird
die Klemme automatisch anheben, und
die Klemme wird wieder absinken,
nachdem die Montagelippe dieses Mo-
duls sich unter der Klemme befindet.
Befestigen Sie schließlich die Klemme,
wenn das zweite Modul richtig positio-
niert ist.
• Die Glaskanten beider Module dürfen
sich während der Montage nicht berüh-
ren, da dies zu Glasbruch führen kann.
• Zugelassen ist ausschließlich die Mon-
tage auf einer Unterkonstruktion, die
parallel zu den kurzen Kanten des
Moduls und damit senkrecht zu den
Rückenschienen verläuft.
• Die SMART-Klemmen können im ge-
samten verfügbaren Bereich der vier
Montageränder der Rückenschienen
befestigt werden, müssen aber auf ihrer
ganzen Länge Kontakt zur Rücken-
schiene haben. Die optimale Position
der SMART-Klemmen befindet sich je-
weils in der Mitte der Klemmbereiche.
9
