Inhaltszusammenfassung für Pepperl+Fuchs MPI

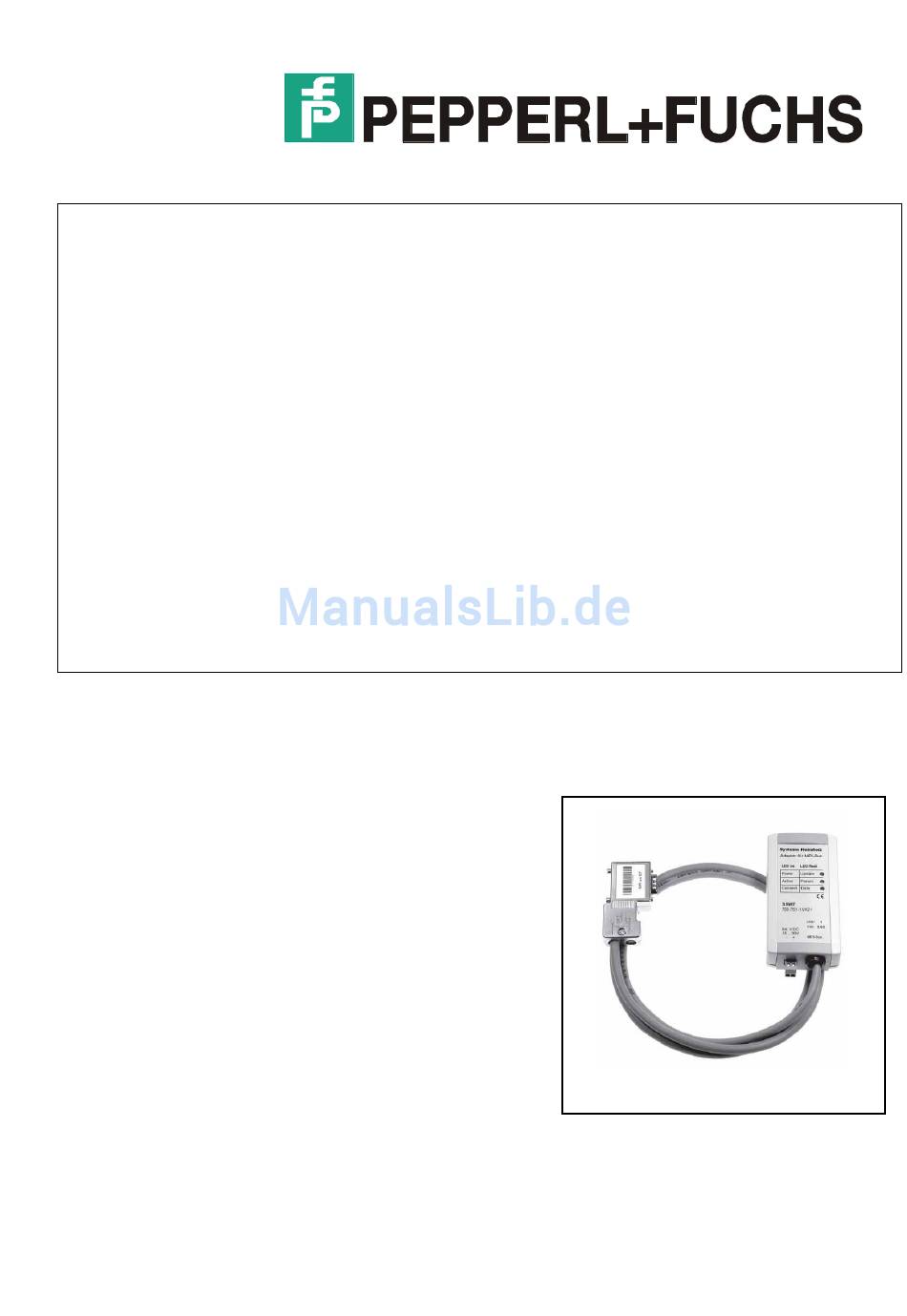

- Seite 1 Technisches Handbuch Parametrieranleitung MPI-Adapter MPI-Adapter, Version: V15, 19.06.06...
-
Seite 2: Inhaltsverzeichnis
Installationsdatei aus dem Internet ....................7 4.1.2 Installation über EXTEC-Software CD....................7 Konfiguration MPI-Adapter........................8 Hinweise zur Inbetriebnahme mit den EXTEC-Terminals ..............10 LED Zustände des MPI-Adapters........................11 Fehlerursachen...............................12 Technische Daten............................13 Verbindungskabel............................14 Nullmodemkabel (PC - MPI-Adapter) .....................14 S-ENT/PC-9 Verbindungskabel ENT-DC-30 zum MPI-Adapter (9pol SubD)........14 Bestellbezeichnung ............................15... -
Seite 3: Wichtige Hinweise
Schäden und Ansprüche. Wie erreichen Sie die Pepperl+Fuchs – EXTEC GmbH: Bei Problemen mit dem MPI-Adapter bitten wir Sie zunächst das "Technische Handbuch" sorgfältig durchzulesen. Sollten danach Fragen offen bleiben, können Sie sich an folgende Stellen wenden: 1) Internetadresse: http://www.extec.de... -
Seite 4: Sicherheitstechnische Hinweise
⇒ Die Betriebsspannung der Geräte darf nur in den Grenzen liegen, die in dem "Technischen Handbuch" unter Technische Daten angegeben sind. Bei Nichtbefolgung haftet die Pepperl+Fuchs - EXTEC GmbH nicht für die daraus entstehenden Schäden. ⇒ Die einschlägigen Ex-Bestimmungen (EN50178, EN60079, EN50014 - 50039) und Unfallverhütungsvorschriften (UVV) sind zu beachten. -
Seite 5: Zu Beachtende Hinweissymbole
1.3 Zu beachtende Hinweissymbole Die angegebenen technischen Datenwerte müssen Warnung: eingehalten werden, da es sonst zu gefährlichen Situationen und Schäden kommen kann. Vorsicht bei der Installation: Ersetzen Sie elektrische Vorsicht: Sicherungen nicht durch Fremdfabrikate, da es sonst zu gefährlichen Situationen und Schäden kommen kann. -
Seite 6: Spannungsversorgung
2 Spannungsversorgung Der Anschluss einer externen Spannungsversorgung ist in der Regel nicht nötig, da der MPI-Adapter von der SPS versorgt wird. Falls eine externe Spannungsversorgung angeschlossen wird, bitte unbedingt Spannungspolarität beachten! (eine externe Spannungsversorgung wird nur dann notwendig, wenn anstatt des Standard Kabels ein längeres Kabel benutzt wird.) -
Seite 7: Funktionsweise
Der 9-polige SubD-Stecker des MPI-Adpaters wird über ein Standard-Nullmodemkabel mit dem ENT-DC verbunden. Die Spannungsversorgung erfolgt üblicherweise von der CPU über die MPI-Leitung. Es ist jedoch auch möglich den MPI-Adapter extern mit 24V zu speisen (siehe Kap.2). Beachten Sie in diesem Fall unbedingt die Polarität! Funktionsweise •... -
Seite 8: Übertragung
Wortadresse auf eine entsprechende Byteadresse umgerechnet. Wenn als Quell- oder Zieladresse das DW10 angegeben wird, so fordert der SSW7-RK512 DBW20 (DBB20 & DBB21) aus der CPU an. Bei Eingängen, Ausgängen und Merkern sind hingegen sowohl RK512 als auch der MPI-Bus byteorientiert, d. h. es wird nicht umgerechnet. -
Seite 9: Konfiguration Mpi-Adapter
4 Konfiguration MPI-Adapter Um den MPI-Adapter zusammen mit EXTEC-Terminals betreiben zu können, muss der MPI-Adapter zuerst konfiguriert werden. Über diese Konfiguration können Sie gleichzeitig auch die Knoten-MPI-Adresse festlegen. 4.1 Installation Konfiguration-Software Die Installation kann entweder vom Internet oder über die EXTEC-Software CD erfolgen. -
Seite 10: Konfiguration Mpi-Adapter
7) Rufen Sie den Menüpunkt <MPI-Adapter/Parameter empfangen> auf. Die aktuellen Einstellungen des Adapters werden ausgelesen. 8) Wählen Sie unter <Adressen> eine passende Knoten-MPI Adresse aus (Default=5, mehrere Adressen an einem Strang 5, 6, 7..) Das ist die Adresse des MPI Adapters. Konfiguration MPI-Adapter • 8 SK_MPI_V15_TH_D.doc / 19.06.06... - Seite 11 9) Ziel MPI Adresse einstellen (Default=2). Dies ist die Adresse der CPU! Dies können Sie im SIMATIC Manager wie folgt einstellen: 10) Ändern Sie unter <Timeoutzeiten> die Einstellung <Quittung=2000> (Zeichen=550, Beenden=3000, Fertig=550, Quittung=2000, S7-Antwort=1000, S7-Verbindung=1000) 11) Über <Parameter senden> können die neuen Einstellungen an den Adapter gesendet werden.
-
Seite 12: Hinweise Zur Inbetriebnahme Mit Den Extec-Terminals
4.3 Hinweise zur Inbetriebnahme mit den EXTEC-Terminals • Anschließen des MPI-Adapters über die Verbindungsleitung an den MPI-Bus der Siemens S7 Steuerung. Die Spannungsversorgung erfolgt im Normalfall ebenfalls über dieses Kabel. Eine separate Spannungsversorgung ist nur im Ausnahmefall notwendig (siehe Kurzanleitung Helmholz). Die Power LED am MPI-Adapter muss aufleuchten. -
Seite 13: Led Zustände Des Mpi-Adapters
Die Spannungsversorgung* ist nicht in Ordnung oder der Adapter ist defekt. Active LED Fehler Verbindung zum MPI-Bus Der Adapter ist im MPI-Netz angemeldet. Der Adapter konnte nicht im MPI-Netz angemeldet werden. BLINKEND Der Adapter hat eine ungültige Parametrierung. Connect LED Fehler Verbindung zur seriellen Schnittstelle Der Adapter hat eine 3964R-Verbindung aufgebaut. -
Seite 14: Fehlerursachen
Active LED Connect LED Die Geschwindigkeit der MPI-Schnittstelle des Adapters wurde von wechselnde Zustände: 187.5 kBaud auf 19200 Baud gestellt. Der Adapter wird MPI-seitig Power LED jedoch mit 187.5 kBaud betrieben. Bitte in der CPU mit Hilfe des Active LED BLINK Simatic-Managers entsprechend einstellen. -
Seite 15: Technische Daten
7 Technische Daten Abmessungen: 105x53x29mm (LxBxH) Gewicht: Ca. 180g (inkl. MPI-Leitung & Stecker) MPI-Schnittstelle: Typ: RS485, pot. getrennt Übertragungsrate: 187,5 kbit/s Leitung: 1,2m, keine Abschlußwiderstände Anschluß: Stecker, SUB-D 9-polig Kommunikationschnittstelle: Typ: RS232, seriell asynchron Übertragungsrate: 19,2 kbit/s bis 115 kbit/s automatische Erkennung! Anschluß:... -
Seite 16: Verbindungskabel
8 Verbindungskabel 8.1 Nullmodemkabel (PC - MPI-Adapter) (Zur Inbetriebnahme) RxD (Receive Data) TxD (Transmit Data) GND (Common) RTS (Request to Send) CTS (Clear to Data) 8.2 S-ENT/PC-9 Verbindungskabel ENT-DC-30 zum MPI-Adapter (9pol SubD) ENT-DC 9pol SubD female 9pol SubD female... -
Seite 17: Bestellbezeichnung
9 Bestellbezeichnung MPI-Adapter: Typ: Part No: SK-MPI-SSW7-RK512-AB Aufbaugehäuse 520891 SK-MPI-SSW7-RK512-HS Hutschiene 520892 Verbindungskabel: Typ: Part No: S-ENT/PC-9 ENT-DC-30 zum 520645 MPI-Adapter Bestellbezeichnung • 15 SK_MPI_V15_TH_D.doc / 19.06.06...
