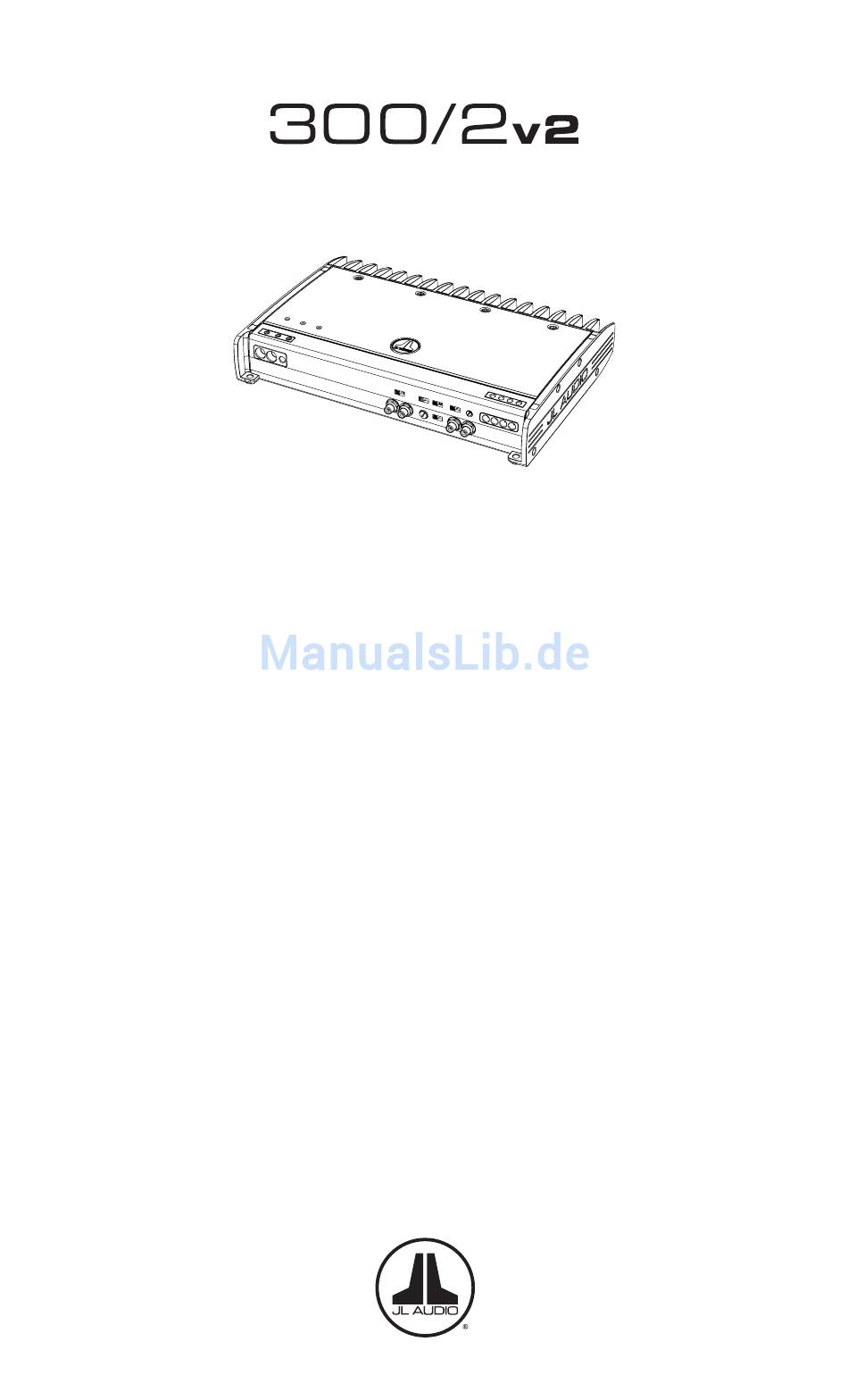

BENUTZERHANDBUCH
two-channel full-range amplifier
Vielen Dank für den Kauf eines JL Audio Verstärkers.
Ein optimaler Einbau und korrekter Anschluss garantiert Ihnen eine hervorragende
Wiedergabequalität und einwandfreie Funktion über viele Jahre hinweg.
Um dies und die Garantiebedingungen zu erfüllen, empfehlen wir Ihnen, die Installation nur
von einem autorisierten JL Audio Fachhändler durchführen zu lassen.
Ihr autorisierter Fachhändler besitzt die nötige Erfahrung und das Fachwissen sowie die
geeigneten Werkzeuge für eine fachgerechte Installation, um die optimale Leistungsfähigkeit des
Produktes zu garantieren. Sollten Sie sich dennoch dafür entscheiden, den Verstärker selbst
zu installieren, nehmen Sie sich bitte die nötige Zeit und lesen Sie das Ihnen vorliegende
Benutzerhandbuch aufmerksam durch und machen Sie sich mit den
Installationsanweisungen und Einbauhinweisen vertraut.
Falls Sie irgendwelche Fragen bezüglich dieses Benutzerhandbuchs oder zum Betrieb des
Verstärkers haben, wenden Sie sich bitte an Ihren JL Audio Fachhändler. Fall Sie weitere
Unterstützung zum Produkt benötigen, wenden Sie sich bitte an die Audio Design GmbH
Support Hotline (JL Audio Vertrieb Deutschland) während der üblichen Geschäftszeiten:
Tel. +49(0)7253 - 9465-92
Werbung
Verwandte Anleitungen für JL Audio 300/2
Inhaltszusammenfassung für JL Audio 300/2
- Seite 1 Installationsanweisungen und Einbauhinweisen vertraut. Falls Sie irgendwelche Fragen bezüglich dieses Benutzerhandbuchs oder zum Betrieb des Verstärkers haben, wenden Sie sich bitte an Ihren JL Audio Fachhändler. Fall Sie weitere Unterstützung zum Produkt benötigen, wenden Sie sich bitte an die Audio Design GmbH Support Hotline (JL Audio Vertrieb Deutschland) während der üblichen Geschäftszeiten:...
-
Seite 2: Produktbeschreibung

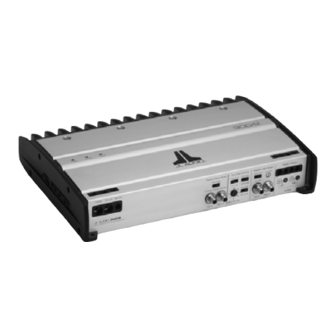

Bedienen und benutzen Sie bitte Ihr Audio- PRODUKTBESCHREIBUNG System während des Fahrens nur so, dass not- Der JL Audio 300/2v2 ist ein 2-Kanal- wendige Geräusche zum sicheren Fahren Ihres Vollbereichs-Verstärker mit patentierter „Absolute Fahrzeugs immer noch wahrgenommen werden Symmetry™... -
Seite 3: Planung Der Installation
Sicherheitsaspekte: Ihr Verstärker muss in einem trockenen, Kühlung: gut belüfteten Bereich verbaut werden, der die Ihr JL Audio Verstärker besitzt ein fortschritt- Sicherheitssysteme des Fahrzeugs nicht beeinträch- liches Kühlsystem, welches RealSink™ genannt tigt (Airbags, Sicherheitsgurte, ABS-Bremssysteme wird. Dieses Kühlsystem nutzt Wärmeström- etc.). - Seite 4 Kabel-Querschnitt wie der des verwendeten Stromversorgungskabels für den Pluspol (mind. 16 mm ). Achten Sie dar- auf, dass der Abstand zwischen Verstärker und Massepunkt nicht größer als 90 cm ist. In eini- 4 | JL Audio - 300/2 Benutzerhandbuch...
- Seite 5 STROMANSCHLÜSSE Für das Minuskabel (Masse) sollte der gleiche Kabelquerschnitt wie für den Stromanschluss Bevor Sie mit der Installation beginnen, müssen der Plusleitung gewählt werden, so kurz wie Sie das Minus-Stromversorgungskabel (Masse) möglich sein und an einen blanken metallischen von der Fahrzeugbatterie trennen. Dies verhindert Massepunkt an der Fahrzeugkarosserie ange- Beschädigungen am Soundsystem, am Fahrzeug schlossen werden.
- Seite 6 Ausgängen von Steuergeräten sowie kleinen Verstärkern geeignet. Um Lautsprecher- Ausgänge am 300/2v2 anschließen zu können, müssen die Lautsprecherkabel des Steuergeräts oder des kleinen Verstärkers für links und rechts mit je einem Cinchstecker versehen werden. 6 | JL Audio - 300/2 Benutzerhandbuch...
- Seite 7 FILTERSEKTION Preamp Output Section Amp Filter Controls Amplifier Input Section Speaker O Die Lautstärke nimmt am Verstärker-Ausgang Output Mode Freq. Range Filter Slope Input Voltage Input Sens. ab, wenn an “Input Range” die Stellung “High” gewählt wurde. Umgekehrt nimmt die Laut- Full Range | Low-Pass | High-Pass x1 | x10 12dB | 24dB...
- Seite 8 Ausgang ist immer ein Niedrigpegelsignal, egal welche Eingangsspannung mit “Input Range” am Verstärker ausgewählt ist. Falls Sie einen weiteren JL Audio Verstärker am 300/2v2 anschließen, sollte dieser dann unter “Input Range” auf “Low” geschaltet werden. 8 | JL Audio - 300/2...
- Seite 9 LAUTSPRECHER-AUSGÄNGE Der 300/2v2 besitzt das von JL Audio exklusiv Nominale Lautsprecherimpedanzen von wenig- er als 1.5Ω (3Ω im Brücken-Modus) sind verwendete R.I.P.S.-Netzteil (Regulated, Intelligent unbedingt zu vermeiden und verursachen sehr Power Supply). Dieses durchdachte und effiziente Netzteil sorgt für eine optimale Leistungsentfaltung starke Verzerrungen am Ausgangssignal.
- Seite 10 Anschluss eines Monosignals: Mit dem Brücken von zwei Kanälen mit einem Stereo- Eingangssignal, wird nur die summierte Phase des Signals an den Verstärker geleitet. Dies ist nützlich, wenn Sie ein Center-Kanal-Signal (akustische Bühnenmitte) als Eingangssignal 10 | JL Audio - 300/2 Benutzerhandbuch...
- Seite 11 Einstellen des Verstärkers haben, welche in diesem sichere Arbeitstemperatur absinkt. Benutzerhandbuch nicht beantwortet wurden, wen- den Sie sich bitte an Ihren JL Audio Fachhändler oder 3) “Geringe Impedanz” (Gelb): leuchtet dann direkt an den technischen Kundendienst unter: auf, wenn die Impedanz der angeschlossenen...
- Seite 12 8) Drehen Sie dann langsam den Regler “Input Einer der Gründe ist die Konfiguration des Sys- Sens.” im Uhrzeigersinn nach rechts bis die tems zu erleichtern, denn jeder einzelne JL Audio zuvor ermittelte Zielspannung erreicht wird, die Verstärker liefert die gleiche Ausgangsleistung Sie am Voltmeter angezeigt wird.
- Seite 13 ANHANG B: ANHANG C: Tabelle zur präzisen Frequenzeinstellung Technische Daten 300/2v2 VERSTÄRKER-FILTER Allgemeine Angaben: Raster- Regler- Aktuelle Empfohlener Sicherungswert: 40A nummer Markierung Freq. Empfohlener Sicherungstyp: Regler ganz links: ANL, AGU (Glas-Sicherung) oder MaxiFuse™ 01 ......58 Eingangs-Sektion: 02 .
-
Seite 14: Anhang D: Fehlerbehebung
Überprüfen Sie die nominelle Lastimpedanz und stellen Sie sicher, dass diese zwischen 1.5 - 4Ω liegt. JL Audio Mono-Verstärker besitzen zwei “+”- und zwei “–” Lautsprecheranschlüsse, die jeweils intern parallel geschaltet sind und den Anschluss mehrerer Lautsprecher ermöglichen. Falls Sie zwei Lautsprecher verwenden, je einer pro Anschluss der “+”- und “–”... - Seite 15 “Das Audiosignal schwankt während der Fahrt oder wenn man auf den Verstärker klopft” Überprüfen Sie alle Anschlüsse des Verstärkers und achten Sie auf eine feste Verbindung bei jedem der Anschlüsse und auf ausreichend abisolierte Kontaktfläche an den Kabeln im Innern der Anschlüsse. Überprüfen Sie die Verbindungen zum Verstärkereingang und achten Sie darauf, dass alle Kabel und Stecker der Audioverkabelung fest sitzen.
- Seite 16 Benutzen Sie dieses Diagramm um die Schalterstellungen und Reglereinstellungen zu vermerken. +12VDC Ground Remote Preamp Output Section Output Mode Freq. Full Range | Low-Pass | High-Pass 300 / 2 Two-Channel Full-Range Amplifier Left Output Right Output Filter F 16 | JL Audio - 300/2 Benutzerhandbuch...
- Seite 17 Speaker Outputs ection Amp Filter Controls Amplifier Input Section Freq. Range Filter Slope Input Voltage Input Sens. x1 | x10 12dB | 24dB Low | High High-Pass Filter Mode Left Right Off | LP | HP Bridged Output Filter Freq. (Hz) Left Ch.
- Seite 18 NOTIZEN 18 | JL Audio - 300/2 Benutzerhandbuch...
- Seite 19 NOTIZEN...
- Seite 20 JL Audio Vertrieb für Deutschland: Audio Design GmbH Am Breilingsweg 3, D-76709 Kronau Tel. +49(0)7253-9465-0, Fax +49(0)7253-9465-10 www.audiodesign.de/jlaudio JL Audio, Inc 10369 North Commerce Pkwy. Miramar, FL 33025, USA www.jlaudio.com (Bitte schicken Sie keine Produkte für Servicezwecke an die obigen Adressen)
