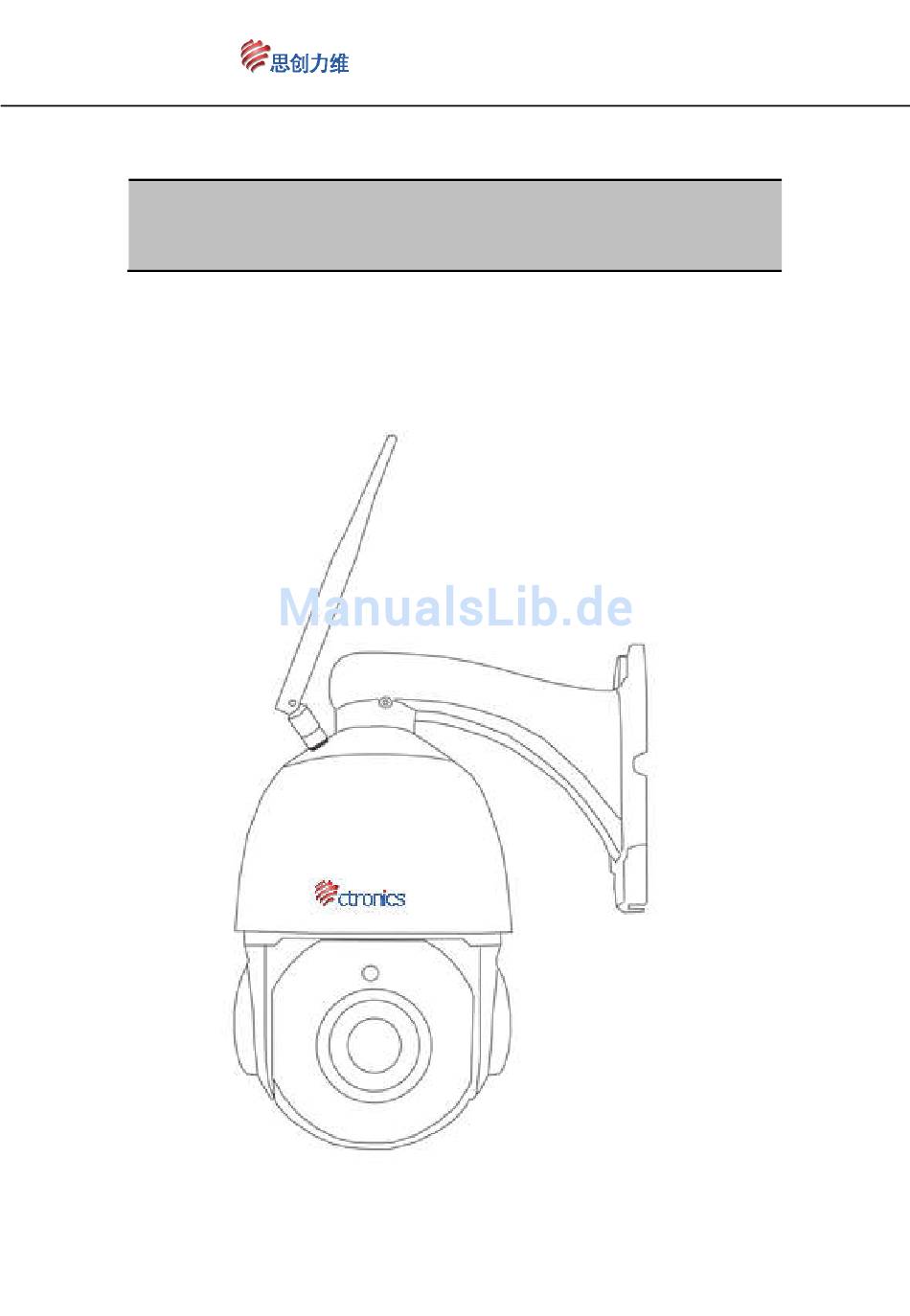

- Seite 1 www.ctronicssecuritycameras.com Wireless WIFI hot point mini dome camera Camera integrated speed dome user manual...
- Seite 2 CTIPC-260CWS Please read the installation instructions before you operate it. Ⅰ：User instructions Thank you for using our INTELLIGENT SPEED DOME CAMERA According to our introduction of guarantee，Within the specified warranty period，our company will repair or replace parts that are damaged under normal use .User don’t disassemble repair itself without Our Consent.
- Seite 3 www.ctronicssecuritycameras.com complexly set, Greatly facilitate the use of the user Different angles of infrared right according to the changes of the lens change times lead to visual Angle on or off in stages, make the IR light illuminate Angle and lens viewing angles consistent, effectively solve the ordinary infrared machine due to the small Angle change times high power IR light in the visual Angle when open comes to the lens "flashlight"...
- Seite 4 www.ctronicssecuritycameras.com PTZ drive： DC12V—500mA IR light power supply： DC12V—1800mA lens Drive： DC12V—200mA Camera power supply： DC12V—200mA Other: DC12V—300mA Retrofitting Temperature controlling device Working temperature： -25℃～+55℃ Address range： 1～255 Communication mode： RS485 Protocol：support various protocol Baud rate： 2400bps、4800bps、9600bps、19200bps Auto Controlling Equipment: Video Matrix、industrial control DVR、DVR、NVR、controlling keyboard etc.
- Seite 5 www.ctronicssecuritycameras.com www.ctronicssecuritycameras.com 1、 matching device such as Table 1： Table 1： matching device Product Installation Holder Power cable wall wall bracket mounting High Speed DC12V The power cable The power cable, hoisting Dome NET cable hoisting bracket SIZE PHOTO...
- Seite 6 www.ctronicssecuritycameras.com 3、IP dome signal of the camera and power cable connection please reference chart Ⅴ:Address, Protocol, Baud rate setting Integrated High Speed Dome Camera built-in decoder .You can setting the address, the Protocol and the baud rate are adaptive. This product designed the dial switch located on the sphere, given the set of convenient and stability, there is a piece of gusset plate under the ball cover which can open and close at any time.
- Seite 7 www.ctronicssecuritycameras.com 00000000 11110000 01111000 10110100 10000000 00001000 11111000 01110100 01000000 10001000 00000100 11110100 11000000 01001000 10000100 00001100 00100000 11001000 01000100 10001100 10100000 00101000 11000100 01001100 01100000 10101000 00100100 11001100 11100000 01101000 10100100 00101100 00010000 11101000 01100100 10101100 10010000 00011000 11100100 01101100 01010000 10011000...
- Seite 8 www.ctronicssecuritycameras.com Decoder of Speed dome will automatically match protocol，you don't need to set； PELCO_D、PELCO_P support PELCO_D and PELCO_P Ⅵ：Function setting １、Set/call preset Preset function refers to through controlling equipment setting / call IR dome position parameters of the horizontal Angle and vertical Angle, by storing in digital form to the IR dome, when needs to call these parameters, adjust the IR dome to preset a set state.
- Seite 9 www.ctronicssecuritycameras.com Example：using a type of controlling keyboard to call No.1 preset position. a、Press the key“ call preset position” ， then enter “1” b、Click‘Enter’ 2、 Calling of automatically cruise routes/clear Auto tour is by operation to set the cruise routes arbitrarily ,an external command can let the dome camera according to the specified route to make a tour automatically，and staying in the corresponding preset position。there are 8 auto cruise routes for the IR dome camera，Each tour lines can store up to 5 presets at...
- Seite 10 www.ctronicssecuritycameras.com Can set stay time for preset position as 5 to 60 Seconds when the IR dome camera auto tour 。 operation method by controlling keyboard, DVR to implement the command “call No.123 preset position”，the stay time add 5 sec； “call No.124 preset position”...
- Seite 11 www.ctronicssecuritycameras.com a、 Press the key “set preset” , Then make the camera moved to the need position by shaking joystick. b、 Enter “83” c、 Press the key “enter” d、Make the dome rotating to the left position of left limit position e、Enter “84”...
- Seite 12 www.ctronicssecuritycameras.com a、Set the start point: Shake the control rocker take the ball to the target location , then call No.113 preset position to start recording scanning track. b、Shake the control rocker take the ball machine level or vertical rotation after scanning the target moves to the next target position c、Set the end point: When the ball machine to move to the end point of the target location, then call No.114 preset position to end of recording scanning track.
- Seite 13 www.ctronicssecuritycameras.com Main Functions Fast Call Up Fast Call Up FUNCTION Fast Call Up FUNCTION Call 81 Auto IR Call 95 Open OSD Menu 355°Horizontal Call 82 Turn on IR Call 99 scanning RATIO SPEED : Call 83 Turn off IR Call 105 ON and OFF Horizontal start...
- Seite 14 www.ctronicssecuritycameras.com Call 98 Run tour 1 ( 1～5 preset ) RUN A-B scan Fast Call Up FUNCTION Fast Call Up FUNCTION Set 83 Left limit 1 Call 91 A-B scan 1 Set 84 Right limit 1 Set 85 Left limit 2 Call 92 A-B scan 2 Set 86...
- Seite 15 www.ctronicssecuritycameras.com Call 117 start recording scanning track 3 Call 110 Run pattern scan 3 Call 118 end of recording scanning track 3 Call 121 start recording scanning track 4 Call 111 Run pattern scan 4 Call 122 end of recording scanning track 4 Former control status Fast Call Up FUNCTION...
-
Seite 16: Special Function
www.ctronicssecuritycameras.com status. The default recover time is 5 minutes. User can increase the time by calling 132 preset point. Each calling operation increase 1 minute. Decrease the time of Call 133 Calling 133 preset point to decrease recovering control recover time. - Seite 17 www.ctronicssecuritycameras.com FUNCTION Fast Call Up FUNCTION Fast Call Up SET 254 PRESET， SET 254 PRESET， ZOOM OSD ON HLC OFF Call 1 Call 17 SET 254 PRESET， SET 254 PRESET , ZOOM OSD OFF HLC level 1 Call 2 Call 18 SET 254 PRESET，...
- Seite 18 www.ctronicssecuritycameras.com Call 184 Run tour 4 ( 31～50 preset ) Call 185 Run tour 5 ( 1～30 preset ) Call 186 Run tour 6 ( 1～40 preset ) Call 187 Run tour 7( 1～60 preset ) Call 188 Run tour 8 ( 1～80 preset ) RUN A-B scan Fast Call Up FUNCTION...
- Seite 19 www.ctronicssecuritycameras.com Set 85 Left limit 3 Call 143 A-B scan 3 Set 86 Right limit 3 Set 87 Left limit 4 Call 144 A-B scan 4 Set 88 Right limit 4 Set 89 Left limit 5 Call 145 A-B scan 5 Set 90 Right limit 5 Set 91...
- Seite 20 www.ctronicssecuritycameras.com Call 159 start recording scanning track 1 Call 151 Run pattern scan 1 Call 160 end of recording scanning track 1 Call 161 start recording scanning track 2 Call 152 Run pattern scan 2 Call 162 end of recording scanning track 2 Call 163 start recording scanning track 3 Call 153...
- Seite 21 www.ctronicssecuritycameras.com 1、The power supply of this product should be DC12V-14V, please use matched power from our company to supply； 2、Forbid turning around by outside force whether power on or off 3、Dial switch is on the bottom of the ball cover. Open buckle, you can adjust the address code and baud rate.
- Seite 22 www.ctronicssecuritycameras.com Ⅸ、Simple sheet for check faults Faults Possible reasons Solution Power wires connected wrong Correct Power on, but no action, no Power damaged Change image, Power is not right Change Indicator light off. Power wires are poor connection Rule out Reset the address Address codes, baud rate are wrong Power on,...
- Seite 23 www.ctronicssecuritycameras.com Check the farthest camera's controlling Add the resistance resistance, see if it added into The distance is too long, 485 signal Change transverter are cut down Dome Performance index material Shell aluminium alloy Size 4"，thickness 1.8mm Shell Index Color white Horizontal 355°Unlimited...
- Seite 24 www.ctronicssecuritycameras.com max： 0℃ ~60℃ Intermittent operation； 0℃~50℃ Continuous operation Outdoor type minimum：-50°C~0℃ Intermittent operation；-25℃~0℃ Continuous operation weight 1.2 kg Note: The products bring forth the new through the old, parameters such as update, without prior notice.
- Seite 25 Drahtlose WIFI Hotpoint Mini Dome Kamera Kamera mit Schrittmotor Bedienungsanleitung CTIPC-260CWS...
- Seite 26 www.ctronicssecuritycameras.com Bitt lesen Sie die Installationsanweisungen bevor Sie die Kamera verwenden. Ⅰ：Gebrauchsanweisung Danke, dass Sie unsere INTELLIGENTE SPEED DOME KAMERA verwenden. Entsprechend unserer Garantiebestimmungen, reparieren oder ersetzen wir Teile, die im Zuge einer normalen Nutzung schadhaft werden, innerhalb der Gewährleistungsfrist. Benutzer dürfen ohne unsere Zustimmung innerhalb der Gewährleistungsfrist keine Veränderungen oder Reparaturen an dem Produkt durchführen.
- Seite 27 www.ctronicssecuritycameras.com Durch den Riemenantrieb ist die Bewegung stabiler, zuverlässiger und leiser． Reaktionsfähiger Schrittmotor für genaue Positionierung． Superhelles IR LED Array für effektive Nachtsicht auf Entfernungen bis 80m． Adaptives Steuerungsprotokoll, adaptive Kommunikations-Baudrate und dadurch erleichterte Benutzung ohne kompliziertes Setup. ...
- Seite 28 www.ctronicssecuritycameras.com andere: DC12V—300mA Nachrüstbares Temperaturregelgerät Arbeitstemperatur： -25°C～+55°C Adressbereich： 1～255 Kommunikation Modus： RS485 Protokoll：unterstützt verschiedene Protokolle Baudrate： 2400bps、4800bps、9600bps、19200bps Auto Kontrollequipment: Video Matrix 、 industrielle Steuerung DVR 、 DVR 、 NVR 、 Kontrollkeyboard, etc. Voreinstellung: 255 Voreinstellungen,1-80 für den Dome, die anderen für Spezialfunktionen Inspektions-Teams：8 Gruppen Pause in jeder der voreingestellten Positionen：...
- Seite 29 www.ctronicssecuritycameras.com www.ctronicssecuritycameras.com Wand- Wand halterung High Speed DC12V Stromversorgung Stromversorgung, Decken- Dome Ethernet Decke halterung SIZE PHOTO 3、Für den Anschluss der IP Dome Kamera sehen Sie bitte das Anschlussdiagramm. Für den Anschluss der IP Dome Kamera sehen Sie bitte das Anschlussdiagramm.
- Seite 30 www.ctronicssecuritycameras.com Ⅴ :Address e, Protokoll, Baudrate Einstellung High Speed Dome Kamera mit eingebautem Decoder. Sie können die Adresse, das Protokoll und die Baudrate einstellen. Sie können für eine einfachere Konfiguration den 8-Bit-Wählschalter unter dem leicht zu öffnenden Dome-Deckel erreichen, um dort die Adresse zu wählen.
- Seite 31 www.ctronicssecuritycameras.com 01100000 10101000 00100100 11001100 11100000 01101000 10100100 00101100 00010000 11101000 01100100 10101100 10010000 00011000 11100100 01101100 01010000 10011000 00010100 11101100 11010000 01011000 10010100 00011100 00110000 11011000 01010100 10011100 10110000 00111000 11010100 01011100 01110000 10111000 00110100 11011100 ２、Baudrate Einstellungen (Die Baudrate ist einstellbar. Dieser Teil ist einfach eine Referenz für bestehende Produkte) Die Baudrate kann durch die 4.
- Seite 32 www.ctronicssecuritycameras.com Geräte gesteuert werden. Durch Call und Set Befehle können Parameter und horizontaler sowie vertikaler Betrachtungswinkel der Kamera gewählt werden indem sie in digitaler Form in der IR Kamera gespeichert werden. Diese Kamera unterstützt 255 Voreinstellungen. （1）Position einstellen Bewegen Sie Ihre IR Dome Kamera indem Sie sie eine Tastatur, den DVR oder ein anderes Steuergerät verwenden.
- Seite 33 www.ctronicssecuritycameras.com Über ein Keyboard oder einen DVR können Sie das Kommando „call No.98“ eingeben, um die Voreinstellung abzurufen. Durch dieses Kommando wird die Dome Kamera in den Auto-Route Modus versetzt und fährt dabei die Positionen ab die in “call No.97 preset position”...
- Seite 34 www.ctronicssecuritycameras.com Standard 10s Call Nr.106 auf Voreinstellung zurücksetzen + 5s Voreinstellung Nr.123 - 5s Voreinstellung Nr.124 Beispiel: Verwenden Sie ein Steuergerät um die Wartezeiten in 5s-Schritten einzustellen a、Drücken Sie “call preset position”, und geben Sie “123” ein b、Drücken Sie “ enter” Hinweis：Wenn die Position der Kamera nach langer Zeit im Auto-Tour-Modus oder durch Krafteinwirkung nicht korrekt ist, schalten Sie die Kamera aus und starten Sie sie neu.
- Seite 35 www.ctronicssecuritycameras.com （2）Aufrufen der Limits Verwenden Sie ein Keyboard oder ein DVR um das Kommando “call No.91 preset position” aufzurufen und einen Limit-Scann durchzuführen. Die anderen Limit-Scans werden in der Tabelle 7 dargestellt. Tabelle 7：Limit Scan Voreinstellungen Limit Scan einstellen abrufen Limit links：set Nr.83 Speicher Call Nr.91 1.
- Seite 36 www.ctronicssecuritycameras.com d、Durch den Aufruf der Nr.108 wird der erste Muster-Scan aufgerufen. Tabelle 8：Muster-Scan Muster Speicherkommmandos Aufrufe Startpunkt：Eingabe Nr.113 call Nr.108 1. Muster Endpunkt：Eingabe Nr.114 Voreinstellung Startpunkt：Eingabe Nr.115 call Nr.109 2. Muster Endpunkt：Eingabe Nr.116 Voreinstellung Startpunkt：Eingabe Nr.117 call Nr.110 3. Muster Endpunkt：Eingabe Nr.118 Voreinstellung Startpunkt：Eingabe Nr.119...
- Seite 37 www.ctronicssecuritycameras.com 1 Minute auf Home Position um 1 Home-Position Minute reduzieren Call 126 Call 127 addieren ( Min. 1 Minute ) ( Max. 10 Minuten ) Tour ausführen FUNKTION Aufruf Nr. Call 96 Tour 3 ( 16～30 Positionen ) Call 97 Tour 2 ( 6～15 Positionen ) Call 98 Tour 1 ( 1～5 Positionen )
- Seite 38 www.ctronicssecuritycameras.com Set 88 Rechtes Limit 3 Muster Scan ausführen Aufruf Nr. FUNKTION Aufruf Nr. FUNKTION Call 113 Startpunkt für Muster-Scan 1 Muster Scan 1 Call 108 Call 114 Endpunkt für Muster-Scan 1 ausführen Call 115 Startpunkt für Muster-Scan 2 Muster Scan 2 Call 109 Call 116 Endpunkt für Muster-Scan 2...
- Seite 39 www.ctronicssecuritycameras.com PTZ Kamera Call 130 Bewegungssperre Aufruf sperrt aufheben Bewegung der PTZ Kamera des 355° Panoramas. Durch 130 können Sie die Sperre wieder aufheben und zum PTZ Kamera vorhergehenden Status zurückkehren. Call 131 Bewegungssperre setzen Während Kamerabewegung Zeit erhöhen für die können nichtfunktionale Operationen Call 132 Wiederherstellung der...
-
Seite 40: Spezialfunktionen
www.ctronicssecuritycameras.com SPEZIALFUNKTIONEN FUNKTION Aufruf Nr. ZOOM+ ：VERGRÖSSERN ZOOM- ： VERKLEINERN FOUKS Nahe ： Links Call 103 Kameramenü öffnen FOUKS Fern ： Rechts Iris ： Enter FUNKTION Aufruf Nr. FUNKTION Aufruf Nr. SET 254 PRESET， SET 254 PRESET， ZOOM OSD EIN HLC OFF Call 1 Call 17... - Seite 41 www.ctronicssecuritycameras.com Zusätzliche Funktionen Tour Bewegung Aufruf Nr. FUNKTION Call 181 Tour 1 ( 1～5 Positionen ) Call 182 Tour 2 ( 6～15 Positionen) Call 183 Tour 3 ( 16～30 Positionen) Call 184 Tour 4 ( 31～50 Positionen) Call 185 Tour 5 ( 1～30 Positionen) Call 186 Tour 6 ( 1～40 Positionen) Call 187...
- Seite 42 www.ctronicssecuritycameras.com A-B Scan ausführen Aufruf Nr. FUNKTION Aufruf Nr. FUNKTION Set 81 Limit 1 links setzen Call 141 A-B Scan 1 Set 82 Limit 1 rechts setzen Set 83 Limit 2 links setzen Call 142 A-B Scan 2 Set 84 Limit 2 rechts setzen Set 85 Limit 3 links setzen...
- Seite 43 www.ctronicssecuritycameras.com Muster-Scan ausführen Aufruf Aufruf FUNKTION FUNKTION Call 159 Muster-Scan Startposition 1 Call 151 Muster-Scan 1 Call 160 Muster-Scan Endposition 1 Call 161 Muster-Scan Startposition 2 Call 152 Muster-Scan 2 Call 162 Muster-Scan Endposition 2 Call 163 Muster-Scan Startposition 3 Call 153 Muster-Scan 3 Call 164...
- Seite 44 www.ctronicssecuritycameras.com Call 170 Muster-Scan Endposition 6 Call 171 Muster-Scan Startposition 7 Call 157 Muster-Scan 7 Call 172 Muster-Scan Endposition 7 Call 173 Muster-Scan Startposition 8 Call 158 Muster-Scan 8 Call 174 Muster-Scan Endposition 8 Ⅶ、Hinweis 1、Dieses Produkt erfordert eine Stromversorgung mit 12-24V Gleichstrom. Bitte verwenden Sie ein passendes Netzteil.
- Seite 45 www.ctronicssecuritycameras.com unterschiedlichen Abstrahlwinkel. 7、Die Voreinstellungen dieser Kamera sind gleich mit jenen anderer High Speed Dome Kameras. Verwenden Voreinstellungen analog Preset-Positionseinstellungen. 8、Die Kamera verwendet einen induktiven Leitungsring statt Kabeln. Bitte ziehen Sie nicht am Ausgangskabel. Ⅸ、Einfache Fehlersuche Fehler Mögliche Gründe Lösung Stromzufuhr falsch angeschlossen korrigieren Eingeschaltet...
- Seite 46 www.ctronicssecuritycameras.com Bilder aber RS485 Kabel sind falsch Prüfen Sie die RS485 keine Kontrolle angeschlossen oder kaputt Verbindung Motordefekt reparieren Selfcheck ist abnormal, Korrigieren Bild ist Kameraposition ist falsch Kameraposition vorhanden und Ändern Zu wenig Leistung Interferenzen Leistung Videokable hat schlechte Verbindung verbessern Ändern Nicht genug Leistung...
- Seite 47 www.ctronicssecuritycameras.com vertikal：0,1°- 40°/s Speicherpunkte Bewegungsgeschw. horizontal：40°/s；vertikal：40°/s Bewegung Eingang DC12V Leistung Spannung Infrarot 80 Meter Leuchtweite Kommunikation RS-485 Speicherplätze Funktionale Routen Parameter Automatische Wahl PELCO-P oder PTZ Protokoll PELCO-D 0°~60℃ Betrieb unterbrochen； Indoor 0℃~50℃ Betrieb ununterbrochen Max.： 0° ~60° unterbrochener Arbeitstemperatur Betrieb；...
