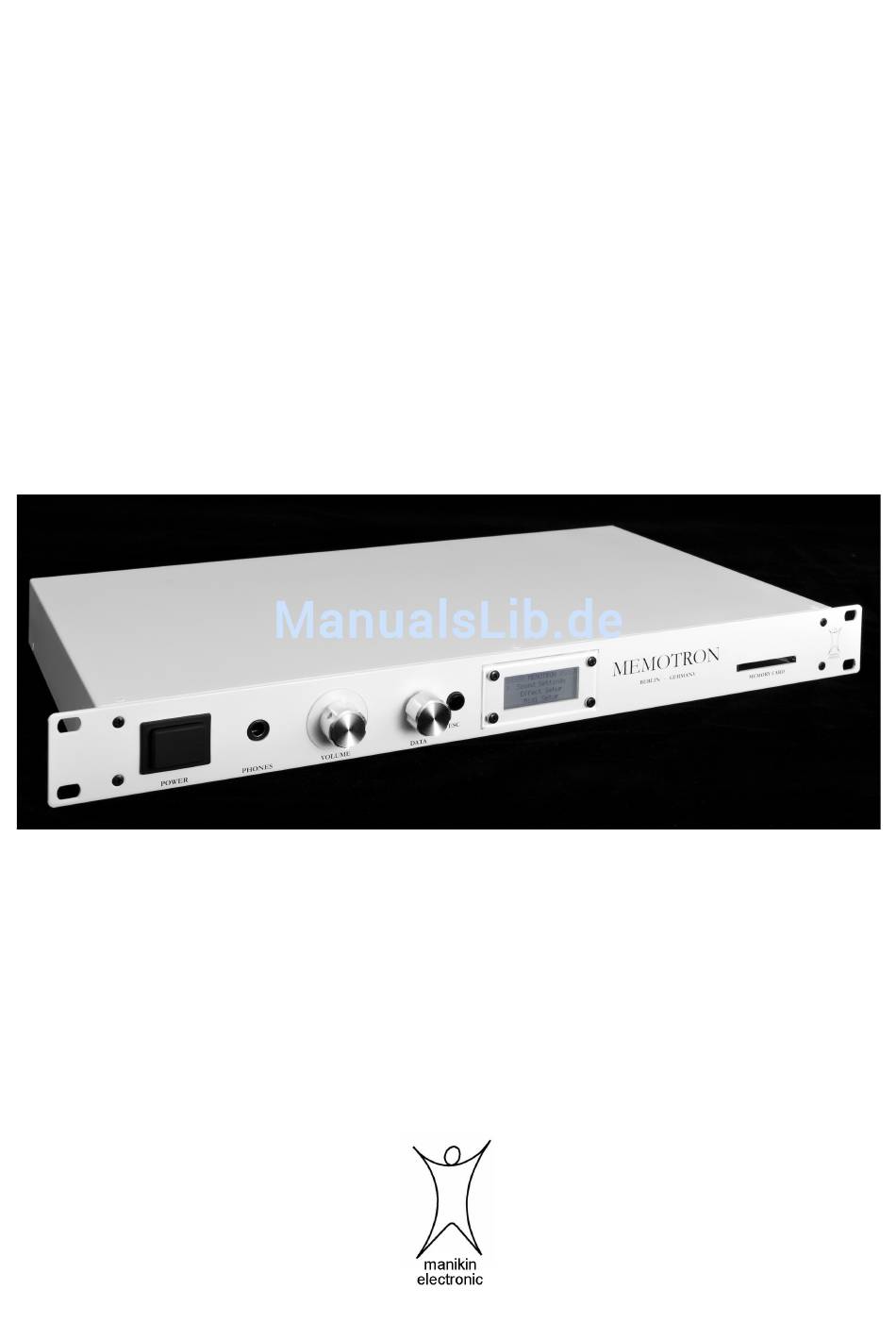

- Seite 1 MEMOTRON Rack OS v1.1 Bedienhandbuch...
-
Seite 2: Das Memotron Rack Entwicklungsteam
Vorwort Vielen Dank für den Kauf des Memotron Rack. Das Memotron Rack bietet Ihnen die Möglichkeit, endlich sämtliche Klänge des legendären Vorbildes mit einem Höchstmaß an Authentizität zu reproduzieren. Durch konsequente Verwendung modernster Digitaltechnik ist das Memotron Rack einfach zu bedienen und in jeder Studio- und Bühnensituation überaus zuverlässig. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung..........................1 Über dieses Handbuch........................1 Verwendete Symbole........................1 Kennzeichnung von Parametern....................1 Allgemeine Sicherheitshinweise.......................2 Geeigneter Aufstellungsort......................2 Stromanschluss........................... 2 Betrieb............................2 Pflege............................2 Bestimmungsgemäße Verwendung.....................2 Bedienelemente & Anschlüsse...................3 Vorderseite............................3 Rückseite............................3 Inbetriebnahme........................4 Lieferumfang............................ 4 Aufstellung............................4 Anschlüsse ............................4 Grundlegende Bedienung....................5 Einschalten............................ - Seite 4 Betriebssystem-Update / Info-Seite.................20 Anhang..........................21 Produktunterstützung........................21 Technische Daten.......................... 22 Entsorgung............................. 22 MIDI Implementations Tabelle......................24 Glossar............................25...
-
Seite 5: Einführung
Darstellung der Dateisysteme mit Laufwerken, Verzeichnissen und Dateien entspricht weitgehend Ihrem PC und wird Ihnen daher schnell geläufig sein. Das Memotron Rack ist kompatibel zum G-Media M-Tron® PlugIn und damit in der Lage, die Klangdateien (erkennbar an der Endung .cpt) dieser Klangbibliothek uneingeschränkt zu nutzen. Das Memotron Rack ist nicht kompatibel zum neueren M-Tron Pro®... -
Seite 6: Allgemeine Sicherheitshinweise
Oberflächen. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich zur Erzeugung und Verarbeitung von Audiosignalen und von Steuersignalen nach der MIDI-Norm bestimmt. Weitergehende Verwendung ist nicht zulässig und schließt jegliche Gewährleistungsansprüche gegenüber Manikin Electronic aus. Memotron Rack OS v1.1 Bedienhandbuch... -
Seite 7: Bedienelemente & Anschlüsse
Kartenschacht zur Aufnahme einer Compact-Flash Speicherkarte Rückseite OUTPUT Left / Right: Audio-Ausgangsbuchsen, Line-Pegel, unsymmetrisch MIDI In: Anschlussbuchse zum Empfang von MIDI-Daten MIDI Thru: Am MIDI-In anliegende Signale werden durchgeschleift und hier ausgegeben AC In: Netzbuchse Memotron Rack OS v1.1 Bedienhandbuch... -
Seite 8: Inbetriebnahme
Rack Gehäuse zuzulegen. Aufstellung Es empfiehlt sich der Einbau des Memotron Rack in ein 19'' Rack Gehäuse. Hierfür wird lediglich eine Höheneinheit Platz benötigt. Ist keine geeignete Möglichkeit zur festen Installation verfügbar, dann stellen Sie das Memotron Rack auf eine saubere, glatte Unterlage. -
Seite 9: Grundlegende Bedienung
Betätigen Sie zum Einschalten den Power-Schalter des Memotron Rack. Nach dem Einschalten benötigt das Memotron Rack einige Sekunden, um sich zu initialisieren. Achtung – Schalten Sie erst das Memotron Rack und dann Ihre Abhöranla ge ein, um Eins chalt- Kna c k s e zu vermeiden. -
Seite 10: Menügesteuerte Funktionen
Menügesteuerte Funktionen Alle weiteren Funktionen des Memotron Rack werden über Menüs mit Hilfe von Display und DATA- Regler gesteuert. Dazu gehören: • Multis (Klang und Effekt Einstellungen) laden, speichern und löschen (Multi Menu) • Tracks (Klangdaten) laden, speichern und löschen (Track Menu) •... - Seite 11 Die folgende Übersicht zeigt alle Menü gesteuerten Funktionen des Memotron Rack. Memotron Rack OS v1.1 Bedienhandbuch...
-
Seite 12: Track Funktionen
Tracks auf eine Speicherkarte gespeichert oder bei Bedarf gelöscht werden. Geeignete Speicherkarten können von Manikin Electronic bezogen werden. Da s Memotron Rack ist kompatibel zum G-Media M- Tron® PlugIn und damit in der Lage, die Klangdateien (erkennbar an der Endung .cpt) der Library CD- Roms uneinge s c hränkt zu nutzen. -
Seite 13: Tracks Speichern
Klang- und Effekt-Einstellungen geschrieben werden. Klang- und Effekt-Einstellungen können nur im Rahmen eines Multis gespeichert werden. Lesen Sie hierzu bitte den Abschnitt „Multis speichern“. Um einen Track speichern zu können muss dieser zunächst in das Memotron Rack geladen werden. Lesen Sie dazu bitte den Abschnitt „Tracks laden“. -
Seite 14: Tracks Initialisieren
ESC-Taste drücken gelangen Sie zurück in das Track Menü. Wählen Sie hingegen „Yes“ so wird der Track initialisiert. Nach der Initialisierung befindet man sich wieder in den Sound Settings. Die vollzogene Initialisierung kann nicht wieder rückg ä n gi g gema cht werden !!! Memotron Rack OS v1.1 Bedienhandbuch... -
Seite 15: Multi Funktionen
Platz auf der Speicherkarte. Allerdings müssen sich beim Laden eines Multis die verwendeten Tracks auf der eingelegten Speicherkarte befinden. Beim Aus s c h a lten des Memotron Rack gehen die geladenen Track s und die gema chten Einstellungen verloren. Speichern Sie Ihre Einstellungen deshalb vor dem Aus s c h alten ggf. -
Seite 16: Multis Speichern
Multis löschen Mit dieser Funktion können Multis von einer eingesteckten Speicherkarte gelöscht werden. Möchten Sie lediglich ein geladenes Multi aus dem internen Speicher des Memotron Rack entfernen, dann schauen Sie sich bitte den Abschnitt „Multis initialisieren“ an. Möchten Sie ein Multi von einer Speicherkarte löschen, dann wechseln Sie zunächst in das Multi Menü. -
Seite 17: Multis Initialisieren
„No“ wählen oder die ESC-Taste drücken gelangen Sie zurück in das Multi Menü. Wählen Sie hingegen „Yes“ so wird das Multi initialisiert. Nach der Initialisierung befindet man sich wieder in den Sound Settings. Die vollzogene Initialisierung kann nicht wieder rückg ä n gi g gema cht werden !!! Memotron Rack OS v1.1 Bedienhandbuch... -
Seite 18: Datenträger Funktionen
Track Menü aufgerufen werden können. Speicherkarte wechseln Mit dieser Funktion wird eine im Memotron Rack eingesteckte Speicherkarte abgemeldet und eine neu eingeschobene Speicherkarte eingelesen. Wechseln Sie zunächst in die Sound Settings und wählen Sie dort das Multi (M:) oder einen der sechs Tracks (A, B, C, …... -
Seite 19: Sound Settings
DATA-Reglers kann jetzt der Wert des Parameters geändert werden. Nach erneutem Druck auf den DATA-Regler kann ein weiterer Parameter zum Editieren ausgewählt werden. Durch Drücken der ESC-Taste können die Sound Settings verlassen und in das Hauptmenü zurück- gekehrt werden. Memotron Rack OS v1.1 Bedienhandbuch... -
Seite 20: Tracks Überblenden (Mix)
Tracks überblenden (Mix) Wie beim Memotron Keyboard ist es auch beim Memotron Rack möglich die Tracks ineinander zu überblenden. Die Kontrolle des Überblendeffekts erfolgt dabei entweder mit dem Mod-Wheel eines Masterkeyboards oder dem ABC-Controller eines angeschlossenen Memotron Keyboards. Während beim Memotron Keyboard jedem Track eine feste Mix-Position zugeordnet ist, kann beim Memotron Rack individuell eingestellt werden, bei welcher Stellung des Mod-Wheels jeder einzelne Track zu hören ist. -
Seite 21: Effekt Setup
Effekt Setup Das Memotron Rack besitzt eine digitale Effektsektion, welche die klangliche Ausdruckskraft noch weiter steigert. Darüber hinaus wird das Memotron Rack vor allem auf der Bühne von externen Effektgeräten weitgehend unabhängig. Die Effektsektion stellt die folgenden 15 Effekt-Algorithmen zur Verfügung: 1. -
Seite 22: Midi Setup
MIDI Setup Im MIDI-Setup sind alle Parameter zu finden die notwendig sind, um das Memotron Rack von einem geeigneten externen MIDI-Gerät (z.B. Master-Keyboard oder ein Sequenzer wie der Manikin Schrittmacher) zu steuern. Folgende Parameter können verändert werden: Parameter Wertebereich Grundwert Beschreibung 1 ... -
Seite 23: Tracks Positionieren
Track C ist wie Track B auf 12 spielbare Klänge im Bereich „C_4“ bis „H_4“ beschränkt. Allerdings sind die Klänge mit dem Keyboard eine Oktave höher im Bereich „C_4“ bis „H_4“ spielbar. Auch Track C ist aus Platzgründen nicht vollständig dargestellt. Memotron Rack OS v1.1 Bedienhandbuch... -
Seite 24: Betriebssystem-Update / Info-Seite
Update-Vorgang dauert etwa 2 Minuten und ist mit Erscheinen des Hauptmenüs abgeschlossen. Nach dem erfolgreichen Update-Vorgang ist das Memotron Rack spielbereit. Während des Update- Vorgan g s darf das Memotron Rack auf keinen Fall aus ge s c h a ltet werden! -
Seite 25: Anhang
Anhang Produktunterstützung Wenn Sie Fragen zu Ihrem Produkt von Manikin Electronic haben, gibt es vier Möglichkeiten, uns zu kontaktieren: 1. Schicken Sie uns eine Email. support@manikin-electronic.com 2. Senden Sie uns ein Telefax. +49 (0) 30 – 63 49 49 51 3. -
Seite 26: Technische Daten
Dennoch handelt es sich bei der Entsorgung dieses Produktes um Sondermüll und darf nicht durch die gewöhnliche Mülltonne für Hausabfälle entsorgt werden !!! Zur Entsorgung wenden Sie sich bitte an Ihren Händler oder an: Manikin Electronic Lipaer Straße 5 12203 Berlin Germany Memotron Rack OS v1.1 Bedienhandbuch... -
Seite 27: Other Standards (Rest Of World)
Manual, meets FCC requirements. Modifications not expressly approved by Manikin Electronic may void your authority, granted by the FCC, to use this product. 2. IMPORTANT: When connecting this product to accessories and/or another product use only high quality shielded cables. -
Seite 28: Midi Implementations Tabelle
: Active Sense : Reset : All Sound OFF Notes Mode 1: OMNI ON, POLY Mode 2: OMNI ON, MONO o: Yes Mode 3: OMNI OFF, POLY Mode 4: OMNI OFF, MONO x: No Memotron Rack OS v1.1 Bedienhandbuch... -
Seite 29: Glossar
Glossar Arbeitsspeicher Speicherbereich im Memotron Rack, in den die zu spielenden Tracks bzw. Multis geladen werden. Die hier gespeicherten Daten gehen nach dem Ausschalten des Gerätes verloren und müssen ggf. vorher auf einer Speicherkarte gespeichert werden. CD-ROM Austauschbares Speichermedium zur Archivierung von Daten. - Seite 30 Bereich 1 bis 16 wählbar. Darüber hinaus kann ein Gerät auf Omni geschaltet werden. Dadurch empfängt es auf allen 16 Kanälen. Multi Beim Memotron Rack die Zusammenstellung aus bis zu sechs Tracks sowie Effekt- und MIDI- Einstellungen. Note on / Note off Dies ist die wichtigste MIDI-Meldung.
- Seite 31 Track Beim Memotron Rack einer von sechs parallel zur Verfügung stehenden Speicherbereiche zur Aufnahme zu spielender Klänge. Sound Settings In diesem Menu können Multis und Tracks geladen und gespeichert werden. Zusätzlich können Klangparamter für die geladenen Tracks eingestellt werden. Memotron Rack OS v1.1 Bedienhandbuch...
