elmicro AT90USB Plug Benutzerhandbuch Seite 8

Chip1768

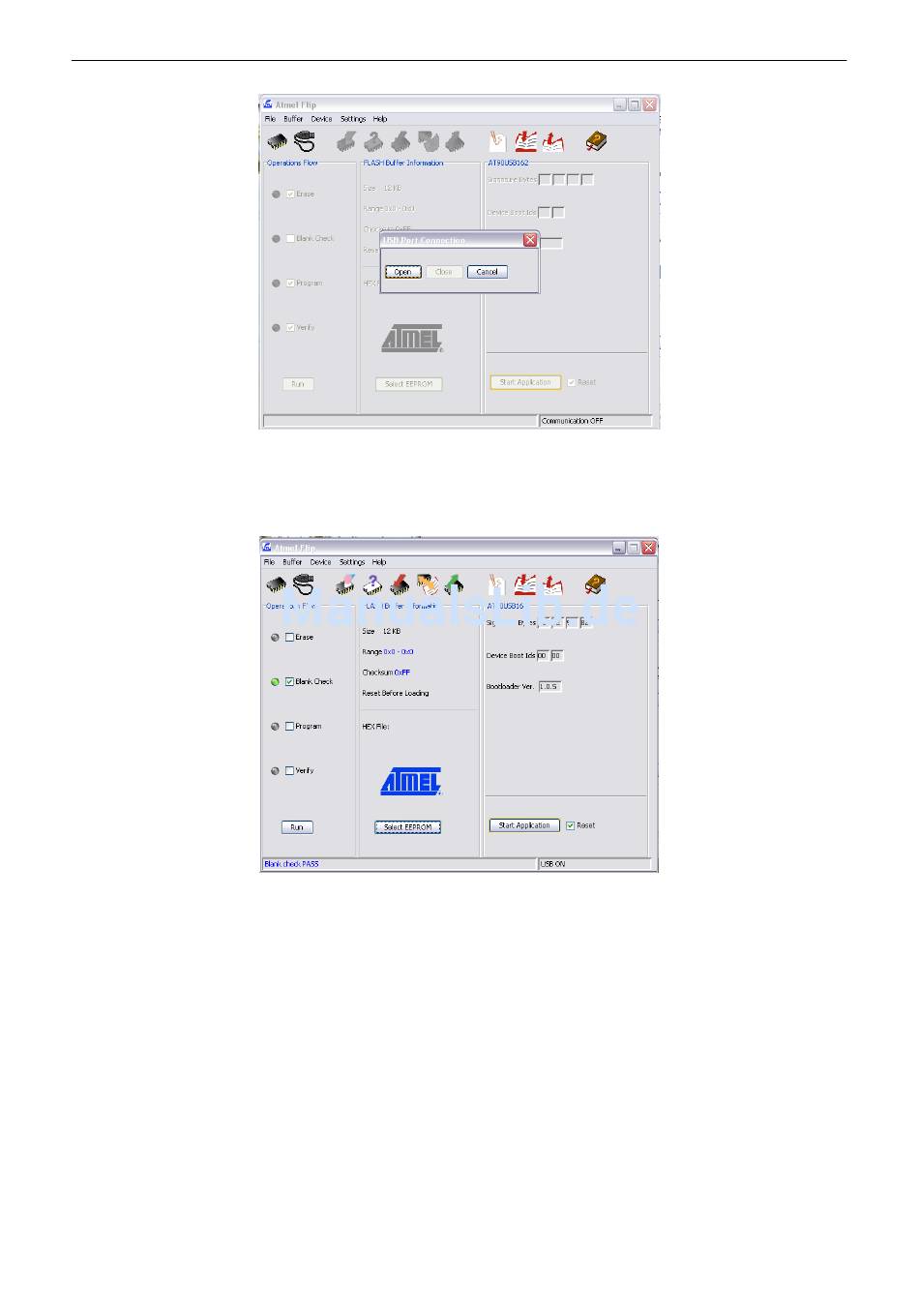

Nun sollten sich verschiedene Interaktionsmöglichkeiten mit dem Mikrocontroller eröffnen.
Zum Test kann „Blank Check" ausgewählt werden. Einem Klick auf RUN sollte die Information
Blank Check PASS in der Statuszeile im unteren Fensterbereich folgen.
Nachfolgend kann mit den verschiedenen Möglichkeiten, die FLIP bietet, experimentiert wer-
den. Um das HEX-File zu programmieren, muss dieses zunächst mittels File->Load HEX File
geladen werden. Da beim AT90USB162 lediglich der Flash-Speicher nutzbar ist, muss dieser
über die Schaltfläche Select EEPROM bzw. Select FLASH ausgewählt werden. Die Schaltfläche
arbeitet wie ein Umschalter zwischen den beiden Zielspeichern. Auf der linke Seite sollte nun
zumindest die Option Program ausgewählt sein. Nach einem Klick auf RUN wird der Flash mit
dem Programm beschrieben.
Um nun das soeben geflashte Programm auszuführen, muss der AT90USB Plug aus dem USB-
Port gezogen werden. Daraufhin wird der BOOT-Jumper gezogen. Beim erneuten Einstecken in
einen USB-Port führt der AT90USB Plug das gespeicherte Programm aus.
2 Die erste Inbetriebnahme
8
