elmicro AT90USB Plug Benutzerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für elmicro AT90USB Plug

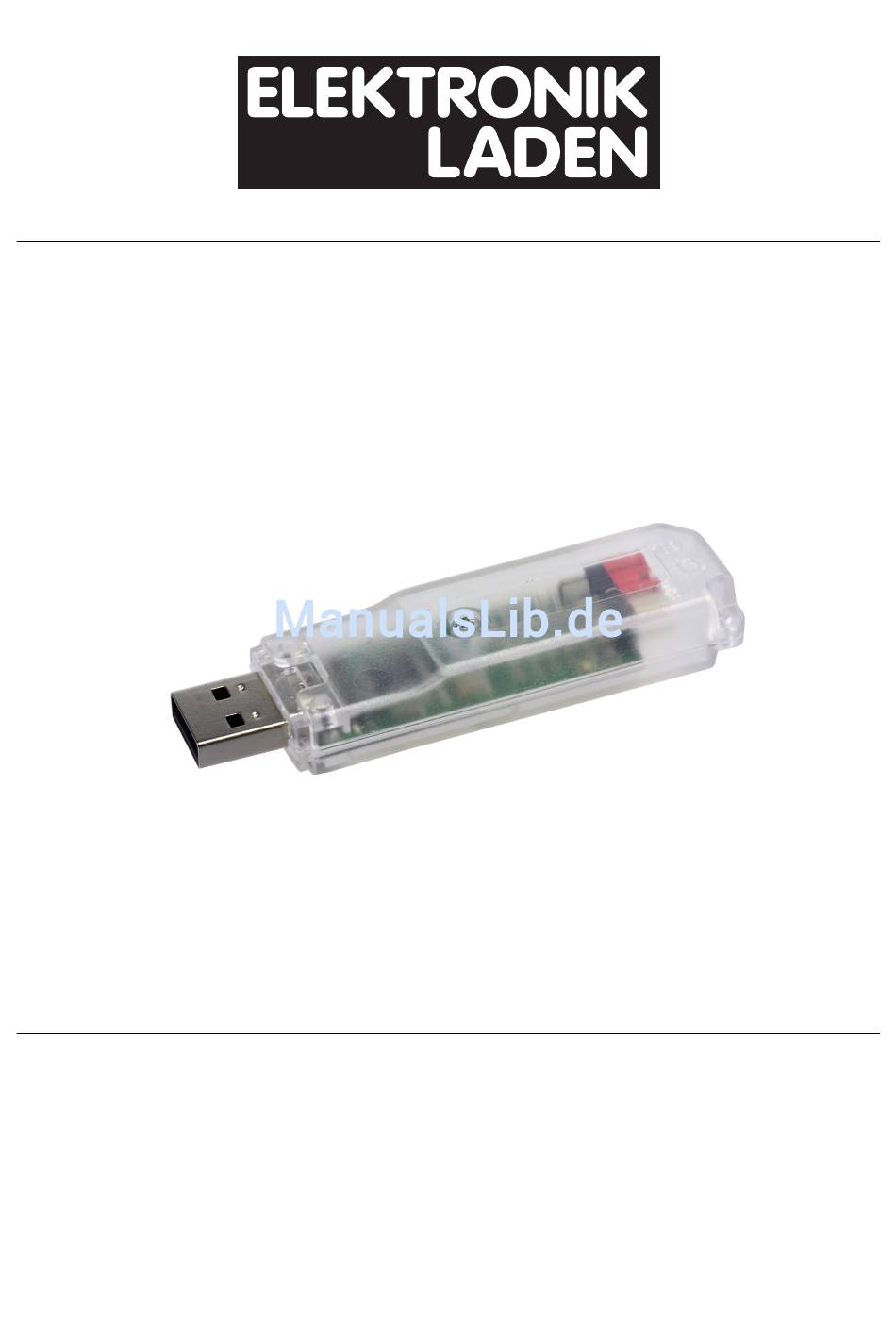

- Seite 1 AT90USB Plug Mini-Entwicklungswerkzeug Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Chip1768 Inhaltsverzeichnis Inhaltsverzeichnis 1 Einleitung 1.1 Benutzungshinweis ........2 Die erste Inbetriebnahme 2.1 Installation der Software . - Seite 3 Web: http://elmicro.com Dieses Handbuch wurde sorgfältig erstellt und geprüft. Trotzdem können Fehler und Irrtümer nicht ausgeschlossen werden. ELMICRO übernimmt keinerlei juristische Verantwortung für die uneingeschränkte Richtigkeit und Anwendbarkeit des Handbuchs und des beschriebenen Produktes. Die Eignung des Produktes für einen spezifischen Verwendungszweck wird nicht zugesichert.
-
Seite 4: Einleitung

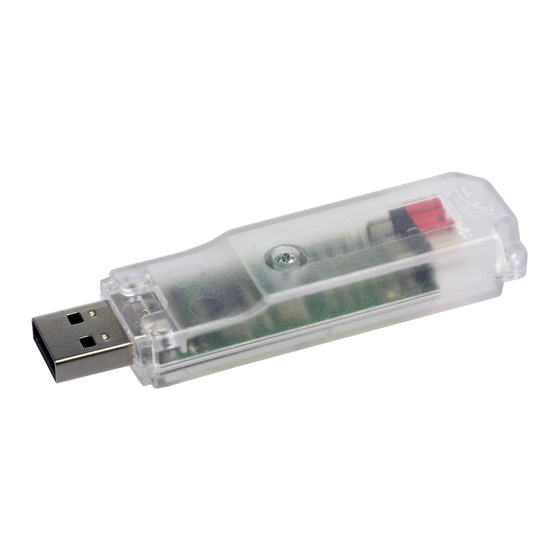

Chip1768 Einleitung 1 Einleitung Mit dem AT90USB Plug haben Sie ein vielseitig einsetzbares Entwicklungswerkzeug für den AT90USB162 Mikrocontroller erworben. Durch den Verzicht auf Ein- und Ausgabemöglichkei- ten sowie die Ausführung von Schnittstellen entstand die kompakte Form eines USB-Sticks. Sämtliche I/O-Ports des AT90USB162 sind in Form von Lötpads zugänglich und können indi- viduell genutzt werden. -
Seite 5: Die Erste Inbetriebnahme
C:\Programme\ATMEL\FLIP 3.4.2 gewählt. 2.2 Installation der Treiber Nach erfolgter Installation von FLIP kann das AT90USB Plug in einen freien USB-Anschluss eingesteckt werden. Wichtig: Der BOOT-Jumper muss gesetzt sein! Windows erkennt daraufhin ein neues Gerät (siehe Bild) und beginnt mit der automatischen Treibersuche. - Seite 6 Chip1768 Die erste Inbetriebnahme Mit der Installation von FLIP wurden gleichsam die benötigten Gerätetreiber für das AT90USB Plug ins Programmverzeichnis entpackt. Entsprechend muss Windows dieser Pfad mitgeteilt werden. War die Installation erfolgreich, sollte folgendes Fenster erscheinen: Eine Kontrolle im Gerätemanager sollte folgendes Bild ergeben:...
-
Seite 7: Programmiervorgang
Programme (im HEX- oder ELF-Format). Hierfür wurde mit FLIP bereits die Programmiersoftware installiert. Eine weitere Möglichkeit ist die Programmierung mittels ISP (In-System-Programming). Dazu verfügt das AT90USB Plug über einen 6-Pin An- schluss, der die Programmierung auch im Falle eines nicht mehr funktionierenden Bootloaders erlaubt. - Seite 8 Option Program ausgewählt sein. Nach einem Klick auf RUN wird der Flash mit dem Programm beschrieben. Um nun das soeben geflashte Programm auszuführen, muss der AT90USB Plug aus dem USB- Port gezogen werden. Daraufhin wird der BOOT-Jumper gezogen. Beim erneuten Einstecken in...
-
Seite 9: Der Isp-Anschluss
Target Reset Masse/Ground 3.1 Wiederherstellen des Bootloaders Sollte es einmal nicht mehr möglich sein, den AT90USB Plug mittels gesetztem BOOT-Jumper in den Bootloader-Modus zu versetzen, so muss der Mikrocontroller AT90USB162 wieder in den Auslieferungszustand rückversetzt werden. ATMEL bietet dafür auf der Produktseite den Bootloader als HEX-File zum Download an. Dieser muss mittels des ISP-Anschlusses sowie eines ISP-Programmiertools und der entsprechenden Software (z.B. -
Seite 10: Schaltplan
Chip1768 Schaltplan 4 Schaltplan... -
Seite 11: Lageplan
Chip1768 Lageplan 5 Lageplan...
