Digitronic
Automationsanlagen GmbH
2
Einbau

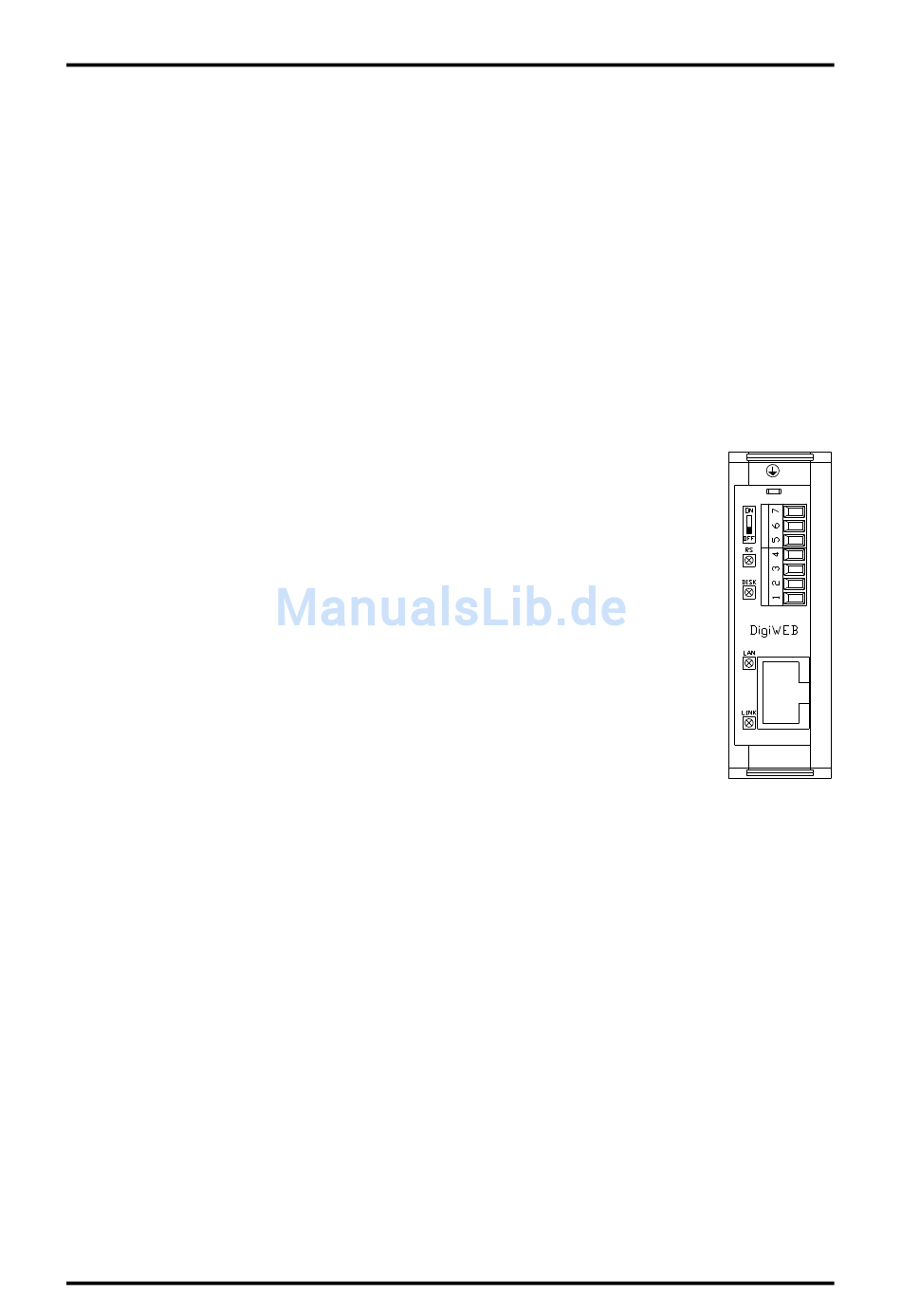

Das Gerät wird im Schaltschrank auf eine "EN - Tragschiene" aufgerastet. Der
Erdungsanschluss ist auf kürzestem Wege auf eine neben dem Gerät angeordnete
Reihenerdklemme zu legen. Durch die geerdete Montageplatte und deren
elektrischen Verbindung zur EN - Tragschiene wird eine optimale Ableitung der
Einstreuungen auf die Abschirmung erreicht. Alle Kabelverbindungen sind im
spannungslosen Zustand herzustellen! Für die Ethernet Schnittstelle verwenden Sie
bitte unbedingt ein Kategorie 5 Patchkabel (Cat5).
3
Elektrische Anschlüsse
3.1
Spannungsversorgung
Klemme 1: 0V Spannungsversorgung
Klemme 2: 0V Spannungsversorgung
Klemme 3: +24V +/- 20% Spannungsversorgung
Klemme 4: +24V +/- 20% Spannungsversorgung
0V Klemmen 1 und 2 sind untereinander verbunden.
Hinweis:
+24VDC Klemmen 3 und 4 sind untereinander verbunden.
3.2
RS485 Schnittstelle
Hier schließen Sie Ihren Modbus RTU Master an.
Klemme 5:
0V Signalmasse
Klemme 6:
A (+)
Klemme 7:
B (-)
Beachten Sie: Bei der RS485 Schnittstelle müssen die Enden der Datenleitung mit
einem Abschlußwiderstand beschaltet werden. Sehen Sie bitte das
nächste Kapitel.
3.3
Abschlußwiderstand der seriellen RS485 Schnittstelle
Bei der RS485 Schnittstelle müssen die Enden der Datenleitung mit einem
Abschlußwiderstand beschaltet werden. Dieser kann über den DIP - Schalter an der
Frontseite zu - oder abgeschaltet werden. Ist der DIP - Schalter geschlossen, so ist die
RS485 Leitung mit einem Widerstand von 150 Ohm beschaltet (ON).
Ausgabe: Jul. 15
Modbus RTU
DigiWEB Ethernet Gateway
Seite: 3/23
