Inhaltszusammenfassung für Digitronic DigiWEB

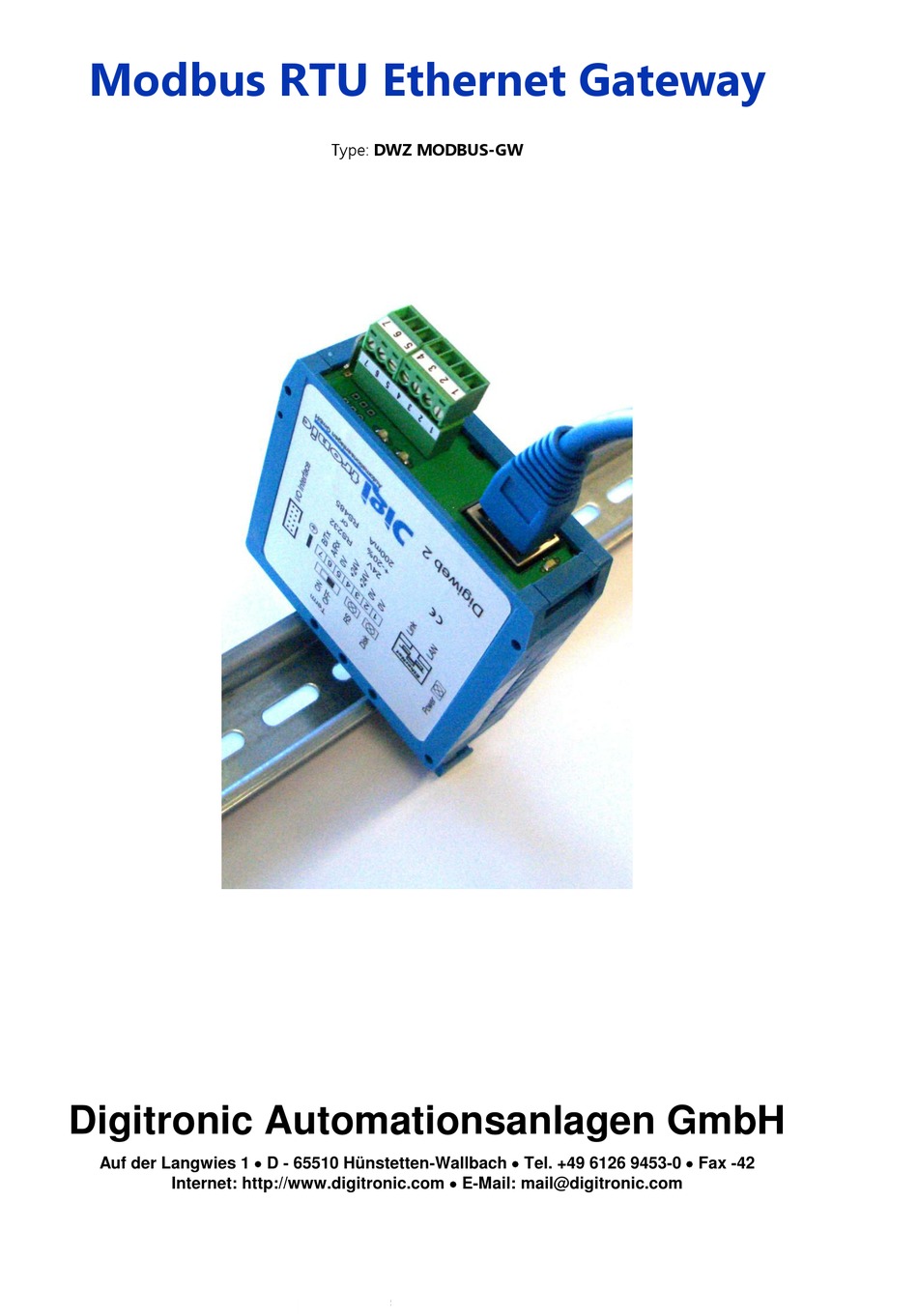

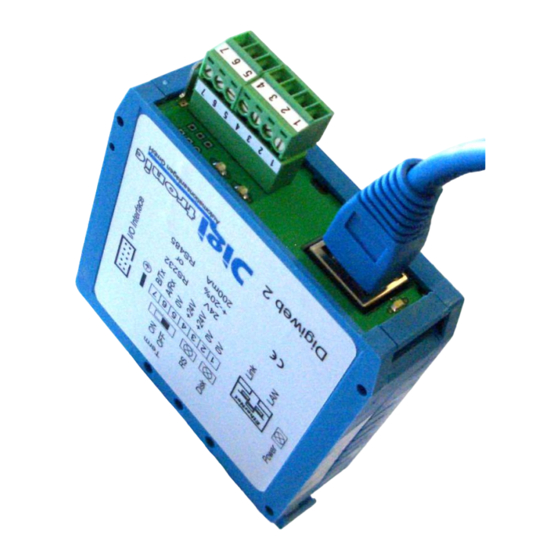

- Seite 1 Modbus RTU Ethernet Gateway Type: DWZ MODBUS-GW Digitronic Automationsanlagen GmbH Auf der Langwies 1 D - 65510 Hünstetten-Wallbach Tel. +49 6126 9453-0 Fax -42 Internet: http://www.digitronic.com E-Mail: mail@digitronic.com...
-
Seite 2: Qualifiziertes Personal
Für Hinweise, die eventuelle Fehler in der Bedienungsanleitung betreffen, sind wir dankbar. Update Sie erhalten dieses Handbuch auch im Internet unter http://www.digitronic.com in der neuesten Version als PDF Datei. Qualifiziertes Personal Inbetriebnahme und Betrieb des Gerätes dürfen nur von qualifiziertem Personal vorgenommen werden. -
Seite 3: Inhaltsverzeichnis
Digitronic Modbus RTU Automationsanlagen GmbH DigiWEB Ethernet Gateway Inhaltsverzeichnis Einleitung ..............................2 Einbau................................3 Elektrische Anschlüsse ........................... 3 Spannungsversorgung ........................... 3 RS485 Schnittstelle ..........................3 Abschlußwiderstand der seriellen RS485 Schnittstelle .............. 3 Inbetriebnahme ............................4 Modbus RTU Einstellung ........................5 Modbus Register Zuordnung ...................... -
Seite 4: Einbau
Digitronic Modbus RTU Automationsanlagen GmbH DigiWEB Ethernet Gateway Einbau Das Gerät wird im Schaltschrank auf eine "EN - Tragschiene" aufgerastet. Der Erdungsanschluss ist auf kürzestem Wege auf eine neben dem Gerät angeordnete Reihenerdklemme zu legen. Durch die geerdete Montageplatte und deren elektrischen Verbindung zur EN - Tragschiene wird eine optimale Ableitung der Einstreuungen auf die Abschirmung erreicht. -
Seite 5: Inbetriebnahme
Cat5 (Cross-Over-Kabel) angeschlossen werden. Zum Einstellen der IP - Adresse benötigen Sie das "Webserver - Configuration - Tool" bzw. "Webserver - Setup - Tool". Dies können Sie entweder von http://www.digitronic.com herunterladen bzw. es befindet sich auf der den Geräten beiliegenden CD-Rom. -
Seite 6: Modbus Rtu Einstellung
Digitronic Modbus RTU Automationsanlagen GmbH DigiWEB Ethernet Gateway Modbus RTU Einstellung Zum Einstellen der Modbus RTU Schnittstelle rufen Sie bitte folgende WEB - Seite auf: http://ihre.ip.adresse.bitte/modbus_setup.htm Nach Eingabe der Login - Daten öffnet sich folgende Seite: Stellen Sie hier bitte die Parameter Ihres Modbus - Masters und die IP/Netzwerk - Adresse des Gerätes ein, zum Beispiel die Heizungssteuerung DigiENERGY. -
Seite 7: Modbus Register Zuordnung
Digitronic Modbus RTU Automationsanlagen GmbH DigiWEB Ethernet Gateway Modbus Register Zuordnung Das Modbus Protokoll ist von seiner Struktur her auf 16 Bit Datenwortbreite und eine maximale Anzahl von 65536 Registern festgelegt. Die hohe Variablenanzahl der embedded WEB - Server der... -
Seite 8: Die Eingabefelder Der Seite "Modbus.htm
Digitronic Modbus RTU Automationsanlagen GmbH DigiWEB Ethernet Gateway Gelesen werden können nur die Modbus Typ 3 Register (Read holding register) bzw. beim Schreiben ist nur das Modbus Typ 6 Register (Write Single Register) möglich. Durch klicken auf die Buttons Save, Delete und Insert kann die Zuordnungs - bzw. - Seite 9 Digitronic Modbus RTU Automationsanlagen GmbH DigiWEB Ethernet Gateway Lesen der Solltemperatur des 1. Heizkreises Beispiel 1: ##IP[##DigiENERGY_IP]Raum[0].Einzel[4].Soll Lesen der Solltemperatur des 2. Heizkreises Beispiel 2: ##IP[##DigiENERGY_IP]Raum[1].Einzel[4].Soll Lesen der Öltemperatur eines via Can-BUS angeschl. VW BHKWs Beispiel 3: ##IP[##DigiENERGY_IP]BHKW_VW[0].VPSSensor1_OilTemp Für das Lesen eines direkt an das angeschlossenen Temperaturfühlers...
- Seite 10 Digitronic Modbus RTU Automationsanlagen GmbH DigiWEB Ethernet Gateway * Write command / Schreibbefehl: Müssen Variablen eines geändert werden wie z.B. Solltemperaturen, DigiENERGY so muss in dieses Datenfeld die Schreibexpression im Syntax eingegeben DigiWEB werden. Geschrieben werden können nur die Modbus Typ 6 Register (Write Single Register) vollständige...
-
Seite 11: Anhang
Digitronic Modbus RTU Automationsanlagen GmbH DigiWEB Ethernet Gateway Anhang Aufbau bzw. Datenfelder der "modbus.csv" Datei Die Datei "modbus.csv" ist eine durch Semikolon getrennte Datenbankdatei. Sie benötigt zur Zeit 6 Datenfelder: Feldname Funktion Fortlaufende Datensatz ID Modbus Register Typ / zur Zeit nur Typ 3 möglich (Read holding register) Modbus Register Adresse bzw. -
Seite 12: Liste Der Digienergy Symbole Bzw. Variablen
Digitronic Modbus RTU Automationsanlagen GmbH DigiWEB Ethernet Gateway Liste der DigiENERGY Symbole bzw. Variablen Unter diesem Kapitel und den folgenden finden Sie einen Auszug der wichtigsten Symbole bzw. Variablen, die durch das Modbus RTU - Gateway gelesen DigiENERGY oder geschrieben werden können. -
Seite 13: System Variablen
5.3.1 System Variablen ##Anwesend[..] Anwesend / Abwesend Steuerung mit Bitmuster für Räume ##F_HeizkreisZulauf Heizkreis Zulauf Temperatur in 0,1°C ##VL_Soll Gesamt Vorlauf Soll in 0,1°C ##nVL_Soll[..] Gesamt Vorlauf Soll in 0,1°C ##F_ExAnf[..] Externe Anforderungen in 0,1°C ##EP.Prozent Energiepotential Freigabe in Prozent ##EP.W Aktuelle elektrische Gesamtleistung (+ = Bezug | - = Lieferung) -
Seite 14: Variablen Der Kesselkreise
5.3.4 Variablen der Kesselkreise ##Kesselkreis[..].FW.Mischer.Laufzeit Mischer Laufzeit von 0-100% in s ##Kesselkreis[..].FW.Mischer.Totzeit100 Zeit zwischen Mischer VL und Fühler VL bei 100% Zirkulation in s ##Kesselkreis[..].FW.Mischer.Soll Berechneter VL Soll in 0,1°C ##Kesselkreis[..].FW.Mischer.nSoll[..] Berechneter VL Soll in 0,1°C aus der Datenbank ##Kesselkreis[..].FW.Mischer.O_Auf Mischer auf Ausgang ##Kesselkreis[..].FW.Mischer.O_Zu Mischer zu Ausgang... - Seite 15 ##Kesselkreis[..].Test_F_Aktiv Test Vorlauftemperaturfühler Aktiviert ##Kesselkreis[..].Test_F_Ruecklauf_Aktiv Test Rücklauftemperaturfühler Aktiviert ##Kesselkreis[..].Test_F Test Vorlauftemperaturfühler in 0,1°C ##Kesselkreis[..].Test_F_Ruecklauf Test Rücklauftemperaturfühler in 0,1°C ##Kesselkreis[..].Is_Pumpe Ist Pumpe im Kreis da? ##Kesselkreis[..].Is Ist überhaupt ein Kreis da? ##Kesselkreis[..].F Fühler Vorlauftemperatur in 0,1°C ##Kesselkreis[..].nF[..] Fühler Vorlauftemperatur in 0,1°C aus der Datenbank ##Kesselkreis[..].F_Ruecklauf Fühler Rücklauftemperatur in 0,1°C ##Kesselkreis[..].nFRL[..]...
- Seite 16 ##Kesselkreis[..].Wasser[..].Prellzeit Entprellung in ms ##Kesselkreis[..].Wasser[..].Konstante meist in 0,000001 kWh/cm ##Kesselkreis[..].Wasser[..].Offset in l ##Kesselkreis[..].Wasser[..].AbStart Abrechnung Start in 0,001 kWh ##Kesselkreis[..].Wasser[..].AbEnd Abrechnung Ende in 0,001 kWh ##Kesselkreis[..].Wasser[..].Preis in 0,001 ct/kWh ##Kesselkreis[..].Wasser[..].Betrag in 0,01 Euro ##Kesselkreis[..].Wasser[..].Counter.Typ Countertyp 1=normal, 3=250ms Eltaco ##Kesselkreis[..].Wasser[..].K0 spezifische Wärmekonstante des Volumens (!) bei 0° (Wasser = 4216) ##Kesselkreis[..].Wasser[..].dK Änderung der spezifischen Wärmekonstante des Volumens...
-
Seite 17: Variablen Der Brenner Steuerung
5.3.5 Variablen der Brenner Steuerung ##Brenner[..].Aktiv Brenner: Ist Brenner Aktiv und kann er brennen wenn er will? ##Brenner[..].Leistung Brenner Leistung in W ##Brenner[..].Diff_Min Einschalt Hysterese Punkt in 0,1°K (z.B.: 0,0°K) über (unter (-)) VL_soll ##Brenner[..].Diff_Max Ausschalt Hysterese Punkt in 0,1°K (z.B.: 4,0°K) über VL_soll ##Brenner[..].Einschalt_Min Min. -
Seite 18: Die Variablen Für Das Vw Blockheizkraftwerk (Bhkw) Via Can-Bus
5.3.6 Die Variablen für das VW Blockheizkraftwerk (BHKW) via CAN-BUS Der Index [] geht von 0 bis 3, für bis zu 4 BHKW´s. Hinweis: ##BHKW_VW[.].Is Blockheizkraftwerke vorhanden Ja/Nein ##BHKW_VW[.].VPSSensor1_Oil_Level Öl Füllstand 0mm bis 70mm ##BHKW_VW[.].VPSSensor1_PWG Rückmessung des Pedalwertgeber (PWG) Signales 0 bis 4095 ##BHKW_VW[.].VPSSensor1_TGEN1 Generatortemperatur in 4 Stufen ##BHKW_VW[.].VPSSensor1_OilTemp... - Seite 19 ##BHKW_VW[.].VPSState_Kl15 Schalten Klemme 15 für MSG Zündung: 0 - Aus, 1 - Ein ##BHKW_VW[.].VPSState_PKM Umwälzpumpe Kühlmittelkreis: 0 - Aus, 1 - Ein ##BHKW_VW[.].VPSState_DGAS Status des Gas Minimaldruckwächters: 0 - nicht OK, 1 - OK ##BHKW_VW[.].VPSState_ENS31 Selbsttätige Freischaltstelle ENS31: 0 - nicht OK, 1 - OK ##BHKW_VW[.].VPSState_PWG Sollwertvorgabe des Pedalwertgebers 0 bis 4095 ##BHKW_VW[.].VPSState_PowSwtState...
-
Seite 20: Variablen Für Energiezählung
5.3.7 Variablen für Energiezählung ##Energy_Gas_Bezug.nZaehlerSpeed[..] Energie Gas: ##Energy_Gas_Bezug.Typ Grundlegender Typ des Energiebezugszählers ##Energy_Gas_Bezug.I Zustand des Eingangs an der Klemme ##Energy_Gas_Bezug.Is Gas Zähler ##Energy_Gas_Bezug.Is_HZ Handelt es sich um einen Hauptzähler (1)? oder Zwischenzähler(0)? ##Energy_Gas_Bezug.Speed Unverrechnete Countergeschwindigkeit ##Energy_Gas_Bezug.ZaehlerSpeed Gas in W ##Energy_Gas_Bezug.ZaehlerStand das was auf der Anzeige der externen Zähler steht ##Energy_Gas_Bezug.Zaehler Zähler intern... - Seite 21 ##Energy_Strom_Eigenverbrauch.K0 spezifische Wärmekonstante des Volumens ##Energy_Strom_Eigenverbrauch.dK Änderung der spezifischen Wärmekonstante des Volumens ##Energy_Strom_Eigenverbrauch.Start in Wh ##Energy_Strom_Eigenverbrauch.Menge Direkter Zugriff auch Internen Counter ##Energy_Strom_Erzeugung.nZaehlerSpeed[..] Energie Erzeugung: in W ##Energy_Strom_Erzeugung.Typ Grundlegender Typ des Energiebezugszählers ##Energy_Strom_Erzeugung.I Zustand des Eingangs an der Klemme ##Energy_Strom_Erzeugung.Is Gas Zähler ##Energy_Strom_Erzeugung.Is_HZ handelt es sich um einen Hauptzähler ##Energy_Strom_Erzeugung.Speed...
- Seite 22 ##Energy_Strom_Bezug.Betrag in 0,01 Euro ##Energy_Strom_Bezug.Counter.Typ Countertyp 1=normal, 3=250ms Eltaco ##Energy_Strom_Bezug.K0 spezifische Wärmekonstante des Volumens ##Energy_Strom_Bezug.dK Änderung der spezifischen Wärmekonstante des Volumens ##Energy_Strom_Bezug.Start in Wh ##Energy_Strom_Bezug.Menge Direkter Zugriff auch Internen Counter ##Energy_Strom_Lieferung.nZaehlerSpeed[..] Energie Lieferung: ##Energy_Strom_Lieferung.Typ Grundlegender Typ des Energiebezugszählers ##Energy_Strom_Lieferung.I Zustand des Eingangs an der Klemme ##Energy_Strom_Lieferung.Is Gas Zähler ##Energy_Strom_Lieferung.Is_HZ...
- Seite 23 ##Energy_Strom_Photovoltaik.AbEnd Abrechnung Ende in 0,001 kWh ##Energy_Strom_Photovoltaik.Preis in 0,001 ct / kWh ##Energy_Strom_Photovoltaik.Betrag in 0,01 Euro ##Energy_Strom_Photovoltaik.Counter.Typ Countertyp 1=normal, 3=250ms Eltaco ##Energy_Strom_Photovoltaik.K0 spezifische Wärmekonstante des Volumens ##Energy_Strom_Photovoltaik.dK Änderung der spezifischen Wärmekonstante des Volumens ##Energy_Strom_Photovoltaik.Start in Wh ##Energy_Strom_Photovoltaik.Menge Direkter Zugriff auch Internen Counter Ausgabe: Jul.
