Zündung erkennen und melden, dass es sich bewegt (z.B. bei einem Diebstahl oder beim Transport einer
Baumaschine auf einem Anhänger), allerdings nur so lange, wie sich noch Strom im integrierten Akku
befindet. Dieser bietet eine maximale Kapazität von wenigen Stunden.

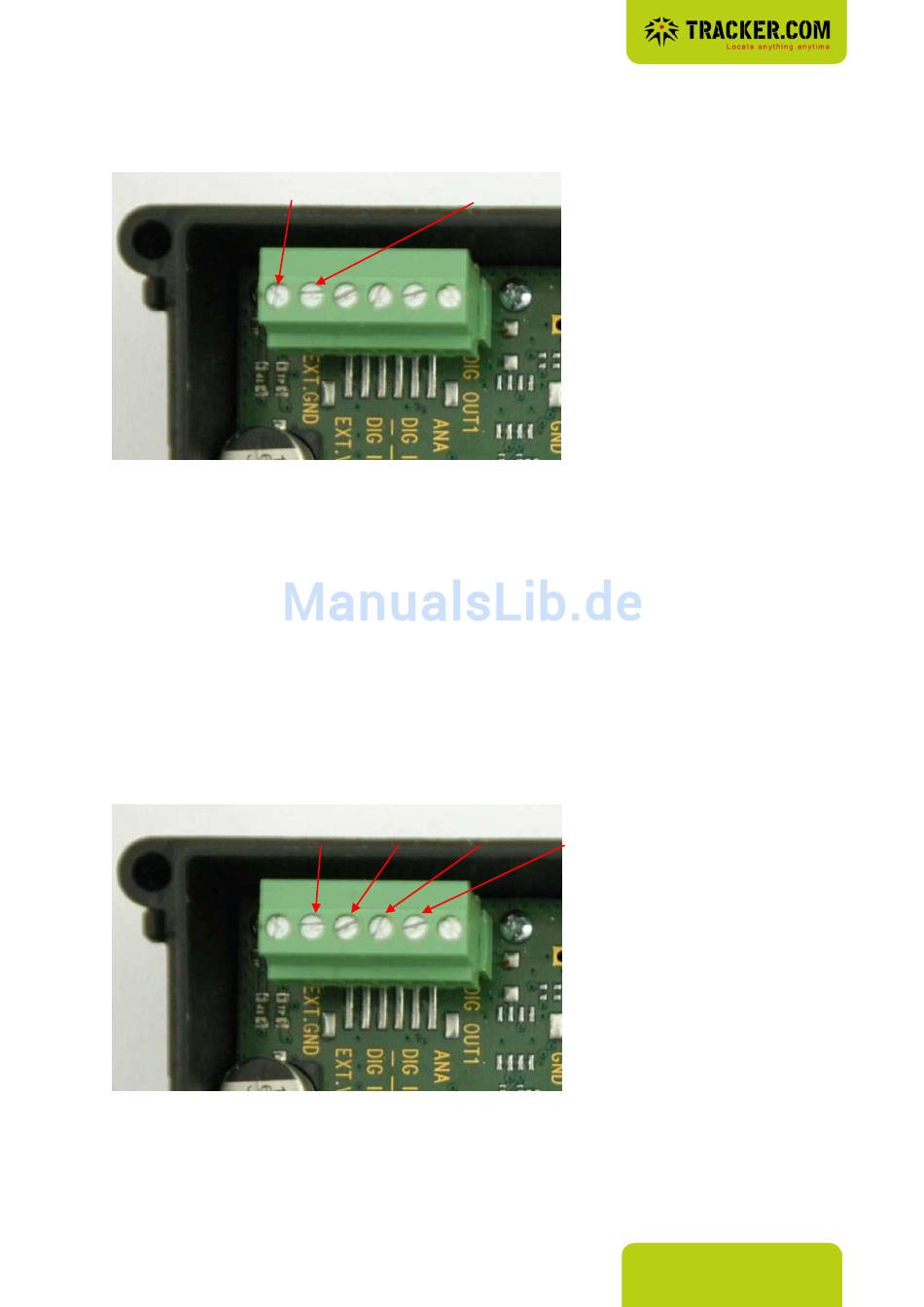

Masse (Fahrzeug pin 31)
Zündung (Fahrzeug pin 15)
Um den SBC3 in diesem Modus zu betreiben, müssen der graue und der gelbe Draht an Masse (Ground,
Fahrzeugpin 31), der pinke und der grüne Draht an die Zündung (Fahrzeugpin 15) angeschlossen werden.
Selbst ein Anschluss des Geräts an den Zigarettenanzünder wird bei dieser Betriebsart für eine
ordnungsgemäße Aufzeichnung der Fahrten sorgen, sofern der Zigarettenanzünder mit der Zündung an-
und ausgeschaltet wird. Dies ist bei vielen Fahrzeugen der Fall.
Sicherungen
Das Gerät verfügt über interne Schutz-Sicherungen, die es z.B. vor Überspannung >60 V und sonstigen
Fehlerzuständen in gewissem Rahmen schützen. Diese Sicherungen können vom Benutzer nicht
getauscht werden. Bitte wenden Sie daher bei Einbau und Verkabelung entsprechende Sorgfalt an. Haben
Sie den Verdacht, dass eine der internen Sicherungen angesprochen haben könnte (was bei 12 V / 24 V
Fahrzeugen nur schwer passieren kann), dann wenden Sie sich bitte zunächst telefonisch an den
Lieferanten Ihres Geräts.
Digitale Eingänge
VCC/DIG_IN 3 DIG_IN 1 DIG_IN 2 DIG_IN 4/ANA_IN1
Die digitalen Eingänge können mit einem beliebigen Signal belegt werden, das den Zustand ein/aus oder
ja/nein, offen/zu etc. signalisiert.
Die maximale Spannung, mit welcher der digitale Eingang beschaltet werden kann ist 36 Volt.
Spannungen von 0 Volt bis 1 Volt werden als „low" erkannt
Spannungen die zwischen 7 Volt und 36 Volt liegen werden als „high" erkannt.
