Inhaltsverzeichnis
Einbau Flottentracker
(SBC3)
V
D
ERSION
ATUM
1.1
21. MAI 2012
Diese Anleitung ist nur für qualifiziertes Personal, welches im Umgang mit elektronischen und
elektrischen Geräten und Installationen geübt ist. Es ist nicht für private Nutzer und Endkunden
bestimmt. Die Installation, Implementation oder Inbetriebnahme dieser Geräte kann nur durch dieses
qualifizierte Personal durchgeführt werden.
Anschluss der Antennen
Das Gerät ist mit je einem Anschluss für eine Mobilfunk - Antenne (GSM - Antenne) und eine Satelliten -
Antenne (GPS - Antenne) ausgestattet.

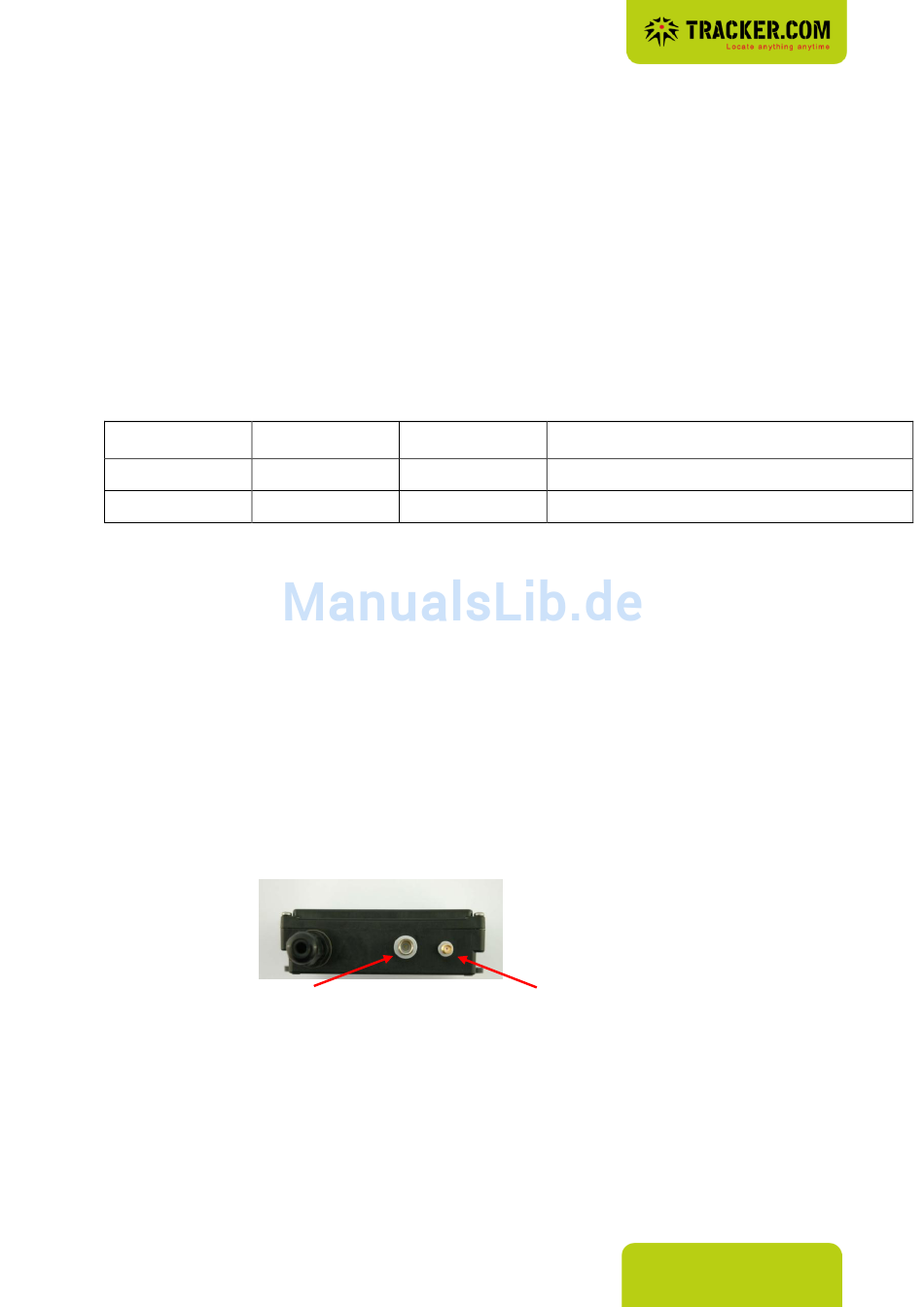

Schließen Sie bitte die beiden Antennen gemäß untenstehenden Abbildungen an. Eine Verwechselung der
beiden Antennen ist nicht möglich, da es sich bei den Anschlüssen um zwei verschiedene
Schraubverbinder (Innengewinde für GSM - Antenne und Außengewinde für GPS - Antenne) handelt.
Anschluss der GSM- Antenne
Anschluss von Zündung und Schaltern
Schließen Sie den Telic SBC3 Boardcomputer gemäß den nachstehenden Ausführungen in Ihrem Auto an.
Verwenden Sie dazu möglichst das als Zubehör erhältliche Anschlusskabel.
Bitte beachten Sie, dass Sie das Anschlusskabel erst am Telic SBC3 Boardcomputer anstecken, wenn alle
Kabel im Fahrzeug fertig verbaut sind, um einem Kurzschluss vorzubeugen!
EINBAU FLOTTENSBC3_V11.DOCX 1.1
A
UTOR
DATEINAME
SM
EINBAU FLOTTENSBC3_V11.DOCX
Anschluss der GPS-Antenne
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TRACKER.COM SBC3

  • Seite 1 Schließen Sie den Telic SBC3 Boardcomputer gemäß den nachstehenden Ausführungen in Ihrem Auto an. Verwenden Sie dazu möglichst das als Zubehör erhältliche Anschlusskabel. Bitte beachten Sie, dass Sie das Anschlusskabel erst am Telic SBC3 Boardcomputer anstecken, wenn alle Kabel im Fahrzeug fertig verbaut sind, um einem Kurzschluss vorzubeugen!

  • Seite 2: Spannungsversorgung

    Zündung (Fahrzeug pin 15) VCC (Fahrzeug pin 30) Um den SBC3 in diesem Modus zu betreiben, müssen der graue und der gelbe Draht an Masse (Ground, Fahrzeugpin 31), der pinke Draht an VCC (Fahrzeugpin 30) und der grüne Draht an die Zündung (Fahrzeugpin 15) angeschlossen werden.

  • Seite 3: Digitale Eingänge

    Masse (Fahrzeug pin 31) Zündung (Fahrzeug pin 15) Um den SBC3 in diesem Modus zu betreiben, müssen der graue und der gelbe Draht an Masse (Ground, Fahrzeugpin 31), der pinke und der grüne Draht an die Zündung (Fahrzeugpin 15) angeschlossen werden.

  • Seite 4: Digitaler Ausgang

    Digitaler Ausgang DIG_OUT Falls der Ausgang aktiv ist, stellt er eine Verbindung zu Masse her. Falls dieser nicht aktiv ist, ist er hochohmig. Die Strombelastbarkeit ist max. 1 Ampere. Belegung und Farben des Anschlußkabels im Überblick DIG_IN1 DIG_IN4/ANA_IN1 VCC/DIG_IN3 DIG_IN2 DIG_OUT (Ausgang) Masse EINBAU FLOTTENSBC3_V11.DOCX 1.1...

  • Seite 5: Can Schnittstelle

    CAN Schnittstelle Der Telic SBC3 stellt Ihnen eine CAN-Schnittstelle zur Verfügung, mit welcher Daten direkt aus Ihrem Fahrzeug ausgelesen werden können. Es ist wichtig daran zu denken, wann die CAN Schnittstelle benutzt wird, denn diese muss richtig beendet...
  • Seite 6 Ein optimaler Montageort für die Antenne ist die Innenseite der Windschutzscheibe. Um die Antenne an der Scheibe zu befestigen, wird die Schutzfolie von der selbstklebenden Seite abgezogen (s. Abbildung) und an die Innenseite der Windschutzscheibe angeheftet. Sollte die Antenne anderweitig verbaut werden, ist unbedingt darauf zu achten, dass die selbstklebende Seite immer in Richtung des Himmels zeigt, da diese Seite die aktive Antennenseite ist.

  • Seite 7: Überprüfung Anhand Der Leds

    Überprüfung anhand der LEDs Das Gerät hat drei LED’s. Das Verhalten dieser LED’s kann Ihnen Informationen über den aktuellen Status oder ein allfälliges Problem geben: Power (Strom): Der linke Indikator leuchtet entweder grün oder rot. Das grüne LED ist dauerhaft an, wenn das Gerät externe Stromversorgung hat und die Batterie vollständig geladen ist.
  • Seite 8 Zündung (Fahrzeug pin 15) Zündung (Fahrzeug pin 15) Der SBC3 wird mit grauem und gelbem Draht an Masse (Ground, Fahrzeugpin 31), mit rosa und grünem Draht an die Zündung (Fahrzeugpin 15) angeschlossen. Sofern nicht anderweitig verwendet, wird der braune Draht am SBC3 an DIG_IN1 angeschlossen und mit einem Taster verbunden.
  • Seite 9 Profileinstellungen / Konfigurationsanpassung Da die Konfiguration des Geräts angepasst werden muss, den Tracker-Support bitte mit den folgenden Informationen versorgen: Anfrage zur Anpassung der Profileinstellungen für Alarmfunktion SBC3 Flottentracker Gerätecode: ______ (z.B. S 12345) SBC3-Alarmverkabelung: SOS-Variante _ (z.B. SOS-Variante 2) EINBAU FLOTTENSBC3_V11.DOCX 1.1...
