LED Aircone DMX

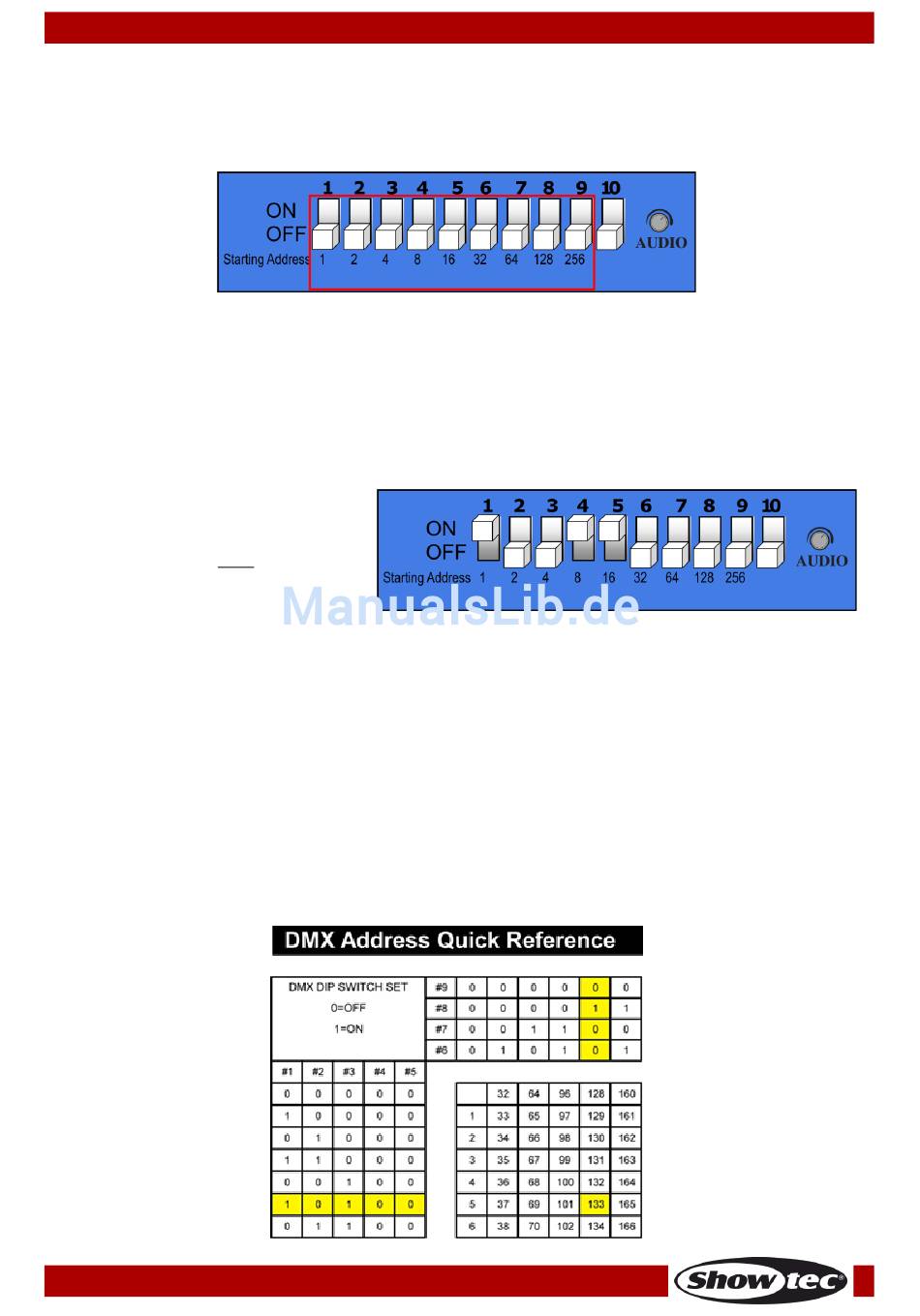

Einstellung der DIP-Schalter für den DMX-Modus
DMX-Geräte müssen ihre eigene eindeutige „Adresse" haben, um DMX-Signale zu empfangen.
Die Adressen des LED Aircone DMX werden durch die richtige Positionierung der entsprechenden DMX-
DIP-Schalter eingestellt.
Die DMX-Adresse wird durch die Summe der Werte der DIP-Schalter festgelegt.
Die Standard-DMX-Adresse für den Showtec LED Aircone, der mit 6 Kanälen ausgestattet ist, wird wie
folgt festgelegt:
Beispiel 1
LED Aircone
Adresswert
Gerät 5
25
Schalter
Wert
#1
#4
#5
16 +
Summe
25
Erklärung: Da jedes Gerät über 6 Kanäle verfügt, liegen die Adressen der Geräte 6 Nummern
auseinander (siehe Adresszuweisung oben).
Nachdem alle Adressen festgelegt wurden, fügen Sie die Werte der DMX-DIP-Schalter hinzu, um für jedes
Gerät die richtige Adresse zu erhalten (DMX DIP-Schalter "AN") Legen Sie auf jedem Gerät die
entsprechenden DIP-Schalter um.
Beispiel 2
02) Wenn Sie einem LED Aircone die DMX-Adresse 133 zuweisen wollen, suchen Sie zuerst die Nummer
133 in der DMX-Tabelle auf Seite 14.
03) Gehen Sie dann in derselben Zeile nach links, um die Einstellungen für die DIP-Schalter 1-5 zu sehen.
In der Tabelle steht: #1=ON, #2=OFF, #3=ON, #4=OFF, #5=OFF.
04) Gehen Sie dann in derselben Spalte nach oben, um die Einstellungen für die DIP-Schalter 6-9 zu
sehen.
In der Tabelle steht: #6=OFF, #7=OFF, #8=ON, #9=OFF.
Bestellnummer: 40312
DMX-DIP-Schalter in ON-Position
#1 , #4, #5
1
8
11
