Inhaltszusammenfassung für SHOWTEC LED Aircone DMX
- Seite 1 HANDBUCH DEUTSCH LED Aircone DMX Bestellnummer: 40312 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
LED Aircone DMX Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Funktionen ..................................6 Vorderseite ..................................6 Installation ................................... 7 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● LED Aircone DMX von Showtec mit 1 m Netzkabel ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
LED Aircone DMX • Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Geräts. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. • Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. -
Seite 6: Netzanschlüsse
LED Aircone DMX Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER... -
Seite 7: Beschreibung Des Geräts

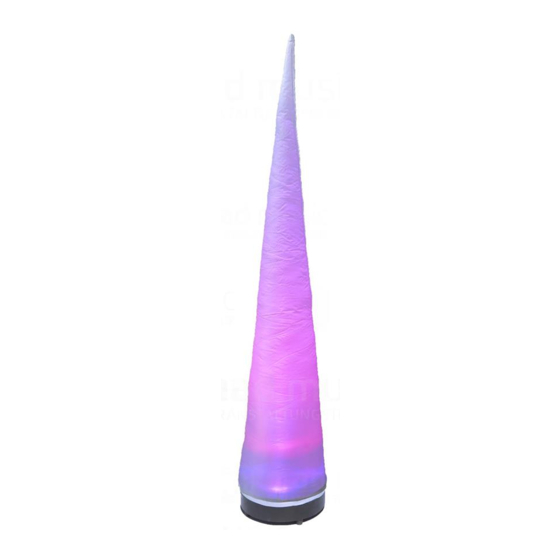

LED Aircone DMX Beschreibung des Geräts Funktionen Der LED Aircone DMX von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Nie wieder Lampen austauschen! • Eingangsspannung: AC 240V, 50Hz • Stromverbrauch: 150 Watt • 183 LEDs (63 rote, 57 grüne, 63 blaue) •... -
Seite 8: Installation
LED Aircone DMX Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 9: Ein Led Aircone (Auto-Mischfarben)
01) Wenn alle DIP-Schalter deaktiviert sind, befindet sich der LED Aircone im DMX-Modus. 02) Befestigen Sie den LED-Strahler mit einer für mindestens 30kg ausgelegten Rohrschelle, die an der Halterung des Showtec LED Aircone befestigt wird, an einer stabilen Traverse. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. - Seite 10 LED Aircone DMX LED Aircone Adresswert: DMX-DIP-Schalter in ON-Position Gerät 1 Gerät 2 Gerät 3 Gerät 4 05) Verbinden Sie die Geräte so wie in (Abb. 03) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die DMX-„OUT“-Buchse des ersten Geräts mit der „IN“-Buchse des zweiten Geräts zu verbinden.
-
Seite 11: Verbinden Der Geräte
DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und Verbindungsstück von Neutrik®. Artikelnummer FL71150 (1,5m.), FL713 (3m.), FL716 (6m.), FL7110 (10m.). Der LED Aircone DMX kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 40312... -
Seite 12: Einstellung Der Dip-Schalter Für Den Dmx-Modus
Einstellung der DIP-Schalter für den DMX-Modus DMX-Geräte müssen ihre eigene eindeutige „Adresse“ haben, um DMX-Signale zu empfangen. Die Adressen des LED Aircone DMX werden durch die richtige Positionierung der entsprechenden DMX- DIP-Schalter eingestellt. Die DMX-Adresse wird durch die Summe der Werte der DIP-Schalter festgelegt. -
Seite 13: Dmx-Übersichtstabelle
LED Aircone DMX DMX-Übersichtstabelle Bestellnummer: 40312... -
Seite 14: Dmx-Kanäle
LED Aircone DMX DMX-Kanäle 6 Kanäle Kanal 1 – Rot (CH6 muss zwischen 0-31 und CH4 zwischen 0-7 eingestellt sein 1-255 Helligkeit der roten LED, von 0 bis 100% Kanal 1 – Ausblenden, Einblenden oder Ein- & Ausblenden EIN/AUS (CH6 muss zwischen 32-127 eingestellt sein 8-255 Kanal 1 –... -
Seite 15: Wartung
223-255 Musiktaktung Wartung Der Showtec LED Aircone ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 16: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den LED Aircone an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 14 für nähere Informationen zum Auswechseln der Sicherung. - Seite 17 LED Aircone DMX Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät Geräte sind völlig eingeschaltet ist und dass die Kabel tot. angeschlossen sind. Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung.
-
Seite 18: Technische Daten
LED Aircone DMX Technische Daten Modell: LED Aircone DMX Eingangsspannung: AC 240V, 50Hz Kontinuierliche Leistung: 150 Watt Sicherung: T1AL/250V Abmessungen: Ø475 x 165 mm (TxH) Gewicht: 10,1 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) Setup und Adresszuweisung: DIP-Schalter für alle Einstellungen... -
Seite 19: Abmessungen
LED Aircone DMX Abmessungen Bestellnummer: 40312... - Seite 20 ©2014 Showtec...
