3.
Montage
Vor der Montage ist folgendes auszuwählen:
1.
Adapter und Mitnehmer (Abb.1, Bez. 2 und 3), die sich am besten für die zu
bewegende Welle eignen.
2.
Für die Anwendung am besten geeignetes Motorlager (Abb.1, Bez.5).
3.1
Montage des Adaptersets
1.

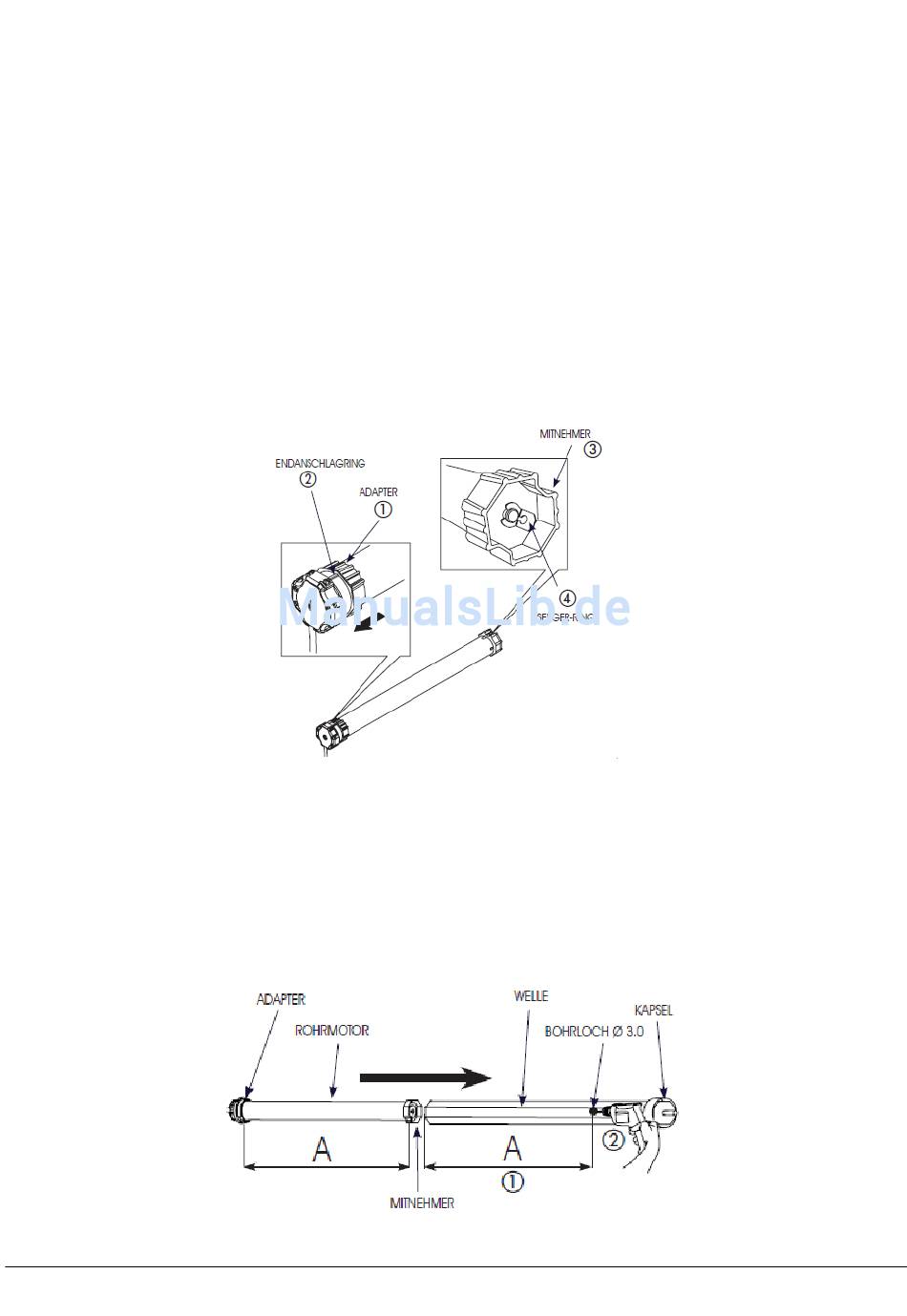

Den Adapter (Abb.2, Bez.1) so weit über das Motorrohr schieben, bis er vollständig
in der im Endschalterring enthaltenen Führung festsitzt (Abb.2, Bez.2).Den
Mitnehmer (Abb.2, Bez.3) auf die Motorachse stecken und mit dem im
Lieferumfang enthaltenen Seeger-Ring sichern. (Abb.2, Bez.4).
3.2
Installation des Rohrmotors
1.
Mit einem Bohrer Ø 3 mm ein Bohrloch in die Welle (Abb.3,Bez.2) im Abstand A
(Abb.3, Bez. 1) bohren.
2.
Den zusammengebauten Rohrmotor so weit in die Welle einführen, bis der Adapter
vollkommen in der Welle sitzt (Abb.4, Bez.1).
3.
Den Mitnehmer mit Hilfe einer selbstschneidenden Schraube 4x10, die in das zuvor
gebohrte Loch eingesetzt wird, an der Welle befestigen (siehe Abb.4 Bez.2).
FAAC Tubular Motors
; Schaapweg 30; NL-6063 BA Vlodrop; Tel.: 0031 475 406014; Fax.: 0031 475 406018
3
Abb. 2
Abb. 3
