5.

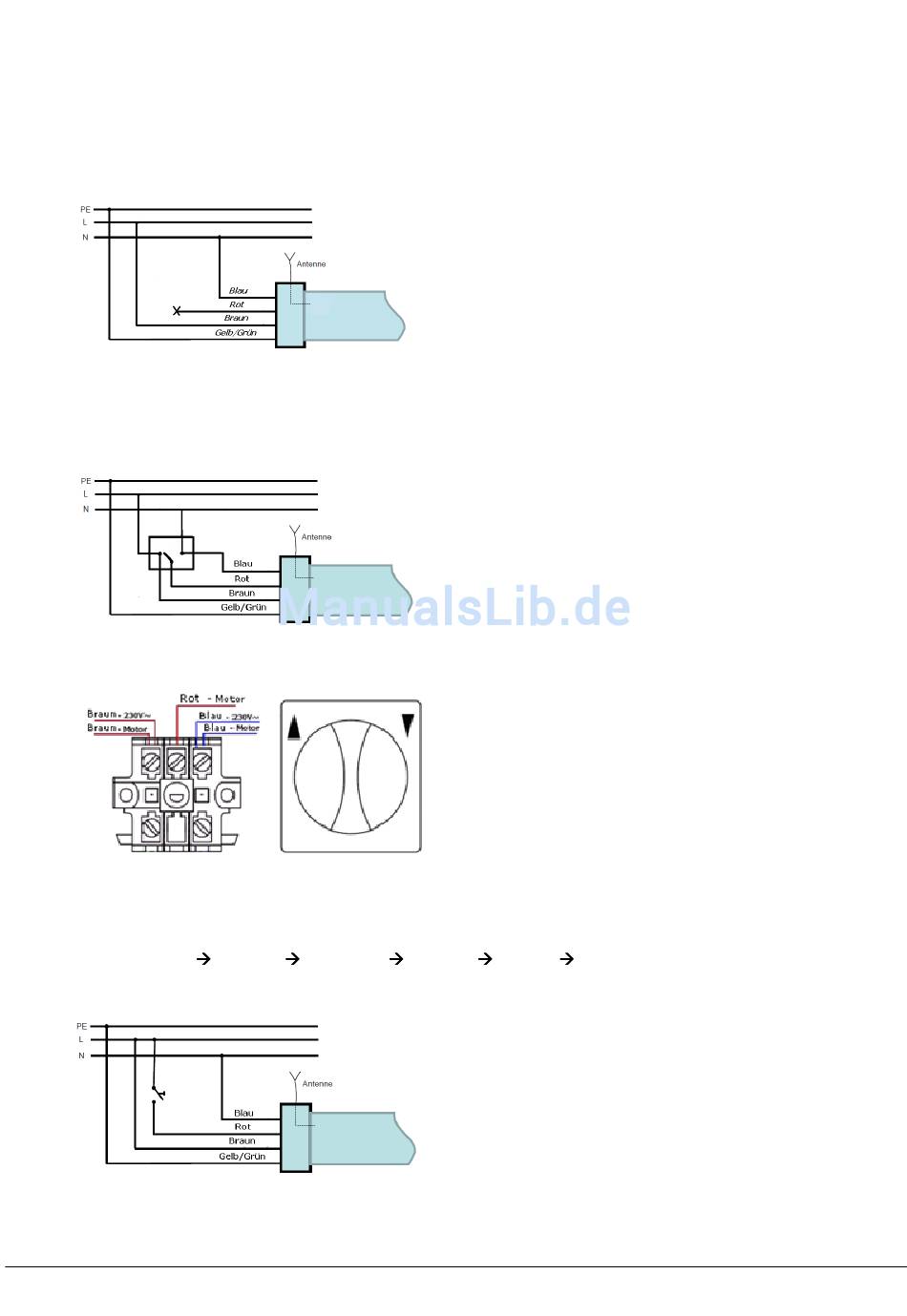

Elektrischer Anschluss

5.1 Anschlussplan 1 – ausschließlich Fernbedienung per Funk
5.2 Anschlussplan 2 – Bedienung mit 2-seitigem Schalter mit/ohne
Funkbedienung
Es sollten nur Schalter mit einer Umschaltverzögerung von 0,5 sek. angeschlossen
werden!
5.3 Anschlussplan 3 – 1-seitiger Taster, Selbsthaltung und Schrittbetrieb und
Funkbedienung
(HOCH STOPP
Einstellung, siehe Kapitel 9. Wechsel zwischen 2-seitigem Schalter- und 1-seitigem
Taster
FAAC Tubular Motors
RUNTER STOPP
; Schaapweg 30; NL-6063 BA Vlodrop; Tel.: 0031 475 406014; Fax.: 0031 475 406018
5
ACHTUNG!!
BITTE ACHTEN SIE DARAUF, DASS SIE DAS ROTE
•
MOTORKABEL GUT ISOLIEREN UM PROBLEMEN ZU
VERMEIDEN!!
PARALLEL ANSCHLIEßEN IST MÖGLICH.
•
ACHTUNG!!
NUR VERWENDUNG VON 2-SEITIGEN SCHALTERN MIT
•
POTENTIALFREIEN ANSCHLUSSKLEMMEN!!
ZEITSCHALTUHREN ODER ANDERE STEUERGERÄTE MIT
•
POTENTIALFREIEN ANSCHLUSSKLEMMEN!!
NIEMALS EINEN MOTOR MIT MEHREREN SCHALTERN
•
VERBINDEN !!
PARALLEL ANSCHLIESSEN IST MÖGLICH
•
HOCH usw.)
ACHTUNG!!
NUR VERWENDUNG VON 1 SEITIGEN TASTERN MIT
•
POTENTIALFREIEN ANSCHLUSSKLEMMEN !!
EIN MOTOR DARF MIT MEHREREN TASTERN
•
VERBUNDEN WERDEN.
PARALLEL ANSCHLIESSEN IST MÖGLICH.
•
.
