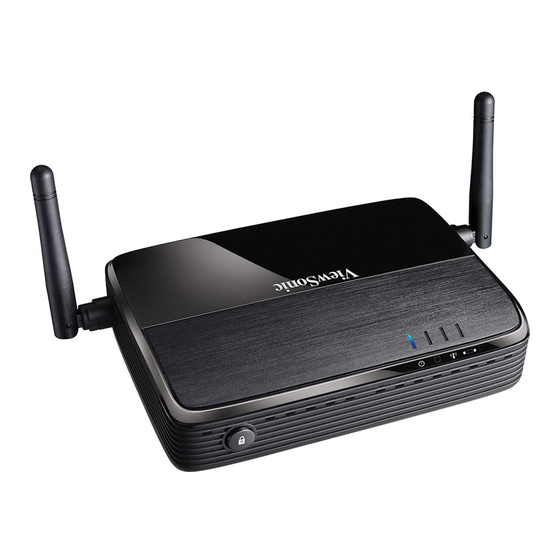

ViewSonic WPG-360 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ViewSonic Anleitungen
  4. Netzwerkrouter
  5. WPG-360
  6. Bedienungsanleitung
ViewSonic WPG-360 Bedienungsanleitung

ViewSonic WPG-360 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für WPG-360:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
WPG-370
Wireless Presentation Gateway
Bedienungsanleitung
Modell Nr. VS15180

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ViewSonic WPG-360

Inhaltszusammenfassung für ViewSonic WPG-360

  • Seite 1 WPG-370 Wireless Presentation Gateway Bedienungsanleitung Modell Nr. VS15180...

  • Seite 2: Übereinstimmungserklärung

    Übereinstimmungserklärung Vor dem Fortfahren bitte durchlesen • Verwenden Sie nur die Akkus und das Netzteil, die/das vom Hersteller bereitgestellt wurden. Durch den Einsatz unautorisierter Zubehörteile kann die Garantie erlöschen. • Setzen Sie Ihr Gerät nicht Temperaturen von über 50 °C aus. •...
  • Seite 3 CE-Konformität für europäische Länder Das Gerät erfüllt die Anforderungen der EMV-Richtlinie 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG, R&TTE-Richtlinie 1999/5/EC. Die folgende Information gilt nur für Mitgliedsstaaten der EU: Das rechts gezeigte Symbol weist auf Konformität mit der Richtlinie über Elektround Elektronik-Altgeräte (WEEE) 2002/96/EG hin. Produkte, die nicht diese Kennzeichnung tragen, dürfen nicht im kommunalen Abfall entsorgt werden, sondern müssen in dem Rücknahme- und Sammlungssystem entsorgt werden, das je nach Land oder Gebiet entsprechend örtlichem Gesetz zur...

  • Seite 4: Erklärung Zur Rohs2 Konformität

    Erklärung zur RoHS2 Konformität Dieses Produkt wurde entsprechend der Richtlinie 2011/65/EU des Europäischen Parla- mentes und des Rates bezüglich der beschränkten Verwendung gefährlicher Substanzen in elektrischen und elektronischen Geräten (RoHS2) entwickelt und hergestellt und es wird davon ausgegangen, dass es den maximalen vom European Technical Adaptation Commit- tee (TAC) veröffentlichten Konzentrationswerten, siehe unten, entspricht: Vorgeschlagene Substanz...

  • Seite 5: Produktregistrierung

    Folgeschäden, die eine Folge der Anwendung dieser Bedienungsanleitung oder der Verwendung des Produktes sind, haftbar gemacht werden können. Im Interesse der ständigen Produktverbesserung behält sich die ViewSonic Corporation das Recht vor, diese Produktspezifikationen ohne vorherige Ankündigung zu ändern. Informationen in dieser Bedienungsanleitung können sich ohne vorherige Ankündigung ändern.

  • Seite 6: Inhaltsverzeichnis

    Inhaltverzeichnis Kapitel 1: Produktvorstellung ....................... 3 1-1. Verpackungsinhalt ......................3 1-2 Hardware-Empfehlung ....................3 (1) Präsentationsmodus (HDMI/VGA) ................3 (2) Intel WiDi-Modus (HDMI) ..................4 (3) Medien-Streaming-Modus (HDMI/VGA) ..............5 1-3 Höhepunkt ........................6 1-4 Fernbedienung ........................ 7 1-5 Hardware-Einrichtung/Installation ................... 9 (1) Geräteverbindung .....................
  • Seite 7 Anhang B. WPG-370 Unterstützte Medienformate ..............42 Videoformat ......................... 42 Audioformat ......................... 42 Fotoformat ........................... 42...

  • Seite 8: Kapitel 1: Produktvorstellung

    Kapitel 1: Produktvorstellung Herzlichen Glückwunsch zum Erwerb von ViewSonic Drathtlos-Präsentation Gateway WPG-370 Dieses Kapitel stellt Ihnen das WPG-370 vor (nachstehend WPG). 1-1. Verpackungsinhalt (1) WPG-370 (2) AC-Adapter mit GB-/EU-/US-Stecker (3) CD-ROM (4) Kurzanleitung 1-2 Hardware-Empfehlung WPG-370 unterstützt Präsentationen in Echtzeit, Intel Wireless Display® & Multimedia Media-Stream-Wiedergaben.

  • Seite 9: Intel Widi-Modus (Hdmi)

    (2) Intel WiDi-Modus (HDMI) ® Die Anwender benötigen mit INTEL WiDi kompatible Plattformen für das Intel Drahtlos-Display. ® Die Anforderungen für die mit Intel WiDi kompatiblen Plattformen werden nachstehend aufgeführt: Systemkompo Voraussetzung nente ® • Intel Core™ i3/i5/i7 Mobile-Prozessor der 2ten Generation ®...

  • Seite 10: Medien-Streaming-Modus (Hdmi/Vga)

    Mindestanforderungen an Treiber und Dienstprogramm Intel WiFi-Treiber - 15.5 Intel-Grafiktreiber - 15.28 Intel WiDi - 3.5 Treiber- und Softwareaktualisierungen automatisch über den nachstehenden Link identifizieren und finden; er prüft Ihr System automatisch und installiert alles für Sie: http://www.intel.com/p/en_US/support/detect/wireless-display (3) Medien-Streaming-Modus (HDMI/VGA) WPG-370 ermöglicht mit diesem Gerät das Streamen von Video-, Musik-Fotoinhalten vom PC (Windows 7) auf Smartphone, Tablet-PC auf Ihr Fernsehgerät.

  • Seite 11: Höhepunkt

    1-3 Höhepunkt Danke, dass Sie sich für unser Produkt entschieden haben! Mit diesem Produkt können sich mehrere Anwender über das drahtgebundene oder drahtlose Netzwerk mit demselben Projektor verbinden - ohne ein VGA- oder HDMI-Kabel. Funktionen  802.11 a/b/g WLAN-Kompatibilität  802.11n 2.4GHz &...

  • Seite 12: Fernbedienung

    1-4 Fernbedienung   Taste Beschreibung Ein-/Ausschalten Standby-Bild anzeigen (für dieses Modell nicht verfügbar). Umschalten (Präsentationszyklus, Medien-Streams und WiDi) Zur vorherigen Seite (für dieses Modell nicht verfügbar). Zur nächsten Seite (für dieses Modell nicht verfügbar). Zurück zur obersten Ebene des OSD- oder Beenden-Menüs oder Musik/Video anhalten.
  • Seite 13 Cursor nach unten Cursor nach rechts Cursor nach links Musik oder Video Wiedergabe oder Pause Taste Vor Taste Weiter Schnellrücklauf Schnellvorlauf Stumm ein/aus Lautstärke erhöhen Lautstärke verringern Hinweis: 1) Empfangsdistanz der Fernbedienung 7 m. Die Distanz ist unter bestimmten Bedingungen und bei schwacher Batterie geringer.

  • Seite 14: Hardware-Einrichtung/Installation

    1-5 Hardware-Einrichtung/Installation (1) Geräteverbindung Hinweis: HDMI und VGA können nicht gleichzeitig verbunden werden. Hinweis: USB-Anschluss ist für FW Upgrade nur in Intel (R) WiDi-Modus (2) Verbinden Sie das Produkt mit dem Stromnetz und drücken Sie die Netztaste, um WPG-370 einzuschalten. Kurz darauf sehen Sie die folgende Anzeige: Dem Gerät wird eine IP-Adresse zugewiesen, das System ist im Präsentationsmodus und spiegelt den PC von Ihrem PC/Mac.
  • Seite 15   (3) Mit der „Modus“-Taste an der Fernbedienung bzw. an der Seite der Box können Sie zwischen Präsentationsmodus, Intel WiDi®-Adaptermodus und Medienstreaming-Modus wechseln.

  • Seite 16: Kapitel 2: Wpg-370-Administrationseinstellung

    Kapitel 2: WPG-370-Administrationseinstellung 2-1 Benutzung der Anwendungssoftware Name Funktionsbeschreibung Menu Zugriff auf die Menüliste Wiedergabe / Start / Pause der Präsentation. Wird eine laufende Pause Präsentation in Pause gesetzt, hält das Bild an; durch Drücken der Wiedergabeschaltfläche wird die Wiedergabe fortgesetzt Minimieren Minimiert das Fenster der Anwendungssoftware...

  • Seite 17: Menüliste

    2-2 Menüliste Neben den Schaltflächen können Sie auch auf die die ‘Menu’ Schaltfläche klicken, um auf die Menüliste zuzugreifen. Name Funktionsbeschreibung Information Anzeige der Informationen des angeschlossenen WPG. (Informationen) Projection Control Steuert die Projektion: (Projektionssteuerung) Wiedergabe: Start der Präsentation. Pause: Setzt eine Präsentationspause. Stopp: Stoppt die Präsentation.

  • Seite 18: Verbindung Mit Dem Webkonfiguration-Menü

    2-3 Verbindung mit dem Webkonfiguration-Menü Geben Sie die IP-Adresse und das Suffix(/remote/admin.html) in den Browser ein: Bsp.: 192.168.59.254/remote/admin.htm Das voreingestellte Passwort lautet "admin". Element Beschreibung App-Download App-Download aus dem Internet Modus-Taste Umschalten zwischen Präsentations-, Intel WiDi®- und Medien-Streaming-Modus.

  • Seite 19: Status & Info

    2-4 Status & Info Zeigt Systeminformation, wie z.B. die Version der Systemsoftware und die IP-Adresse. Sie finden eine Reihe nützlicher Informationen zur Systemkonfiguration und Firmware-Aktualisierung.

  • Seite 20: Netzwerk-Einstellungen (Network Settings)

    2-5 Netzwerk-Einstellungen (Network Settings) Zeigt und konfiguriert die Netzwerkeinstellungen.
  • Seite 21 Menüpunkt Beschreibung Obtain an IP address WPG bekommt die IP-Adresse automatisch vom DHCP automatically (Die Server zugewiesen. IP-Adresse automatisch beziehen) Use the following IP Manuelles setzen der WPG IP-Adresse. Benutzen Sie die address (Folgende Felder zu Einrichten der IP-Adresse. IP-Adresse verwenden) DNS Server Geben Sie die IP-Adresse des DNS (Domain Name Service) Server ein.

  • Seite 22: Wireless-Einstellungen (Wireless Settings)

    Wahl der Wireless-Modus. Ausschließliche Unterstützung für AP (Access Point) Modus. Device Name Geben Sie den Gerätenamen des Präsentations-Gateway an. (Gerätename) Standardvorgabe ist ‘WPG-360”. (SSID) Channel Number Wählen Sie die Wireless Kanalnummer: 1 bis 13. (Kanalnummer) Klicken Sie auf die ‘Apply’ Schaltfläche, um die Einstellungen zu speichern.
  • Seite 23 (2) ‘Security’ Einstellungen  Verschlüsselung: Disabled Deaktiviert Wireless-Verschlüsselung. Verschlüsselung: WPA +WPA2 Aktivieren Sie die WPA +WPA2-Verschlüsselung. WLAN-Clients müssen die WPA-Verschlüsselung unterstützen, damit die Verschlüsselungs-Passphrase erkannt wird, die Sie hier festlegen. Klicken Sie auf die ‘Apply’ Schaltfläche, um die Einstellungen zu speichern. HINWEIS: Änderungen der Konfigurationseinstellungen erfordern einen Neustart der Netzwerkverbindung.
  • Seite 24 (3) Band Setting      Menüpunkt Beschreibung Band Wahl des Wireless-Band. Es gibt folgende Optionen: 2.4GHz (B+G+N) – 802.11b, 802.11g und 802.11n Clients 5GHz (B+G+N) - 802.11b, 802.11g und 802.11n Clients...

  • Seite 25: Ap-Brücke Einrichten

    2-7 AP-Brücke einrichten Element Beschreibung Nur AP virtuell Ad-hoc-Modus Drahtlos-Brücke Internetverbindung über den AP-Drahtlos-Router Ethernet-Brücke Internetverbindung über den verdrahteten AP-Router Ethernet-/verdrahtete Verbindungsbrücke Schritt 1: Verbinden Sie das LAN mit dem AP-Router. Schritt 2: Ändern Sie "virtuelle AP Brücke" zu "Ethernet-Brücke" und klicken Sie auf "Übernehmen".
  • Seite 26 Drathlos-/verdrahtete Verbindungsbrücke Schritt 1: Ändern Sie "virtuelle AP Brücke" zu "Drahtlos-Brücke" und klicken Sie auf "Übernehmen". Schritt 2: Klicken Sie auf die WLAN-Verbindungsschaltfläche. Am Bildschirm wird die WLAN-AP-Liste eingeblendet. Wählen Sie den AP mit dem Sie sich verbinden möchten.  ...

  • Seite 27: Projektionseinstellungen (Projection Setting)

    2-8 Projektionseinstellungen (Projection Setting) Zeigt und konfiguriert die Projektionseinstellungen. Menüpunkt Beschreibung Instruction Page Language Wählen Sie die Benutzersprache. Selection (Hinweisseite Sprachwahl) HDMI Output Resolution Wählen Sie die Ausgabeauflösung für die Projektion. (Auflösung) VGA Output Resolution (Auflösung) Wählen Sie die Ausgabeauflösung für die Projektion. Klicken Sie auf die ‘Apply’...

  • Seite 28: Kennwort-Einstellungen(Password Setting)

    2-9 Kennwort-Einstellungen(Password Setting) Zeigt und konfiguriert die Kennwort-Einstellungen. Menüpunkt Beschreibung Current Password (Aktuelles Geben Sie das aktuelle Kennwort ein. Kennwort) Das voreingestellte Passwort lautet "admin". New Password / Neues Kennwort: Geben Sie das neue Kennwort ein. Confirmed Password (Neues Konfirmation des Kennworts Konfirmieren Sie das Kennwort / Kennwortbestätigung) neue Kennwort.

  • Seite 29: Neustart (Restart)

    2-10 Neustart (Restart) Führen Sie einen Neustart des WPG durch, falls das Gerät nicht korrekt funktioniert oder nachdem Änderungen im Web-Konfigurationsmenü vorgenommen wurden. Klicken Sie auf ‘OK’ um das WPG neu zu starten, oder klicken Sie zum Abbrechen auf ‘Cancel’.

  • Seite 30: Firmware-Aktualisierung

    2-11 Firmware-Aktualisierung Aktualisierung der WPG-Firmware. Wenn Sie ‘Auto’ wählen, lädt WPG die neueste Firmware herunter und nimmt eine Aktualisierung vor, sobald das WPG mit dem Internet verbunden ist. Falls die „Auto“-Aktualisierung fehlschlägt, sollten Sie die manuelle Firmware-Aktualisierung nutzen; die Aktualisierung funktioniert wie folgt: 1.

  • Seite 31: Abmelden(Logout)

    2-12 Abmelden(Logout)   Um sich bei dem Web-Konfigurationsmenü abzumelden, klicken Sie auf ‘Logout’.      ...

  • Seite 32: Kapitel 3: Wpg-370 Im Präsentationsmodus Verwenden

    Kapitel 3: WPG-370 im Präsentationsmodus verwenden 3-1 WPG-370 in den Präsentationsmodus schalten Drücken Sie die Modusauswahltaste am WPG-370; das folgende Display wird angezeigt, und die Box kann die Präsentationsmodus-Verbindung aufbauen.

  • Seite 33: Prüfen Der Ip-Adresse Des Wpg

    3-2 Prüfen der IP-Adresse des WPG Wenn das WPG eingeschaltet wird, können Sie am angeschlossenen Display die IP-Adresse und die Login Code Hinweisseite finden: Die Verbindung zum WPG gelingt über die IP-Adresse des genutzten Anschlusstyps (verkabelt / wireless).

  • Seite 34: Verbindung Zum Wpg Mithilfe Eines Wireless Netzwerkes

    3-3 Verbindung zum WPG mithilfe eines Wireless Netzwerkes Nutzen Sie das Fenster der Wireless Netzwerkverbindung’ Ihres Computers zum Zugriff auf ein verfügbares Wireless Netzwerk. Wählen Sie das Gerät von der Liste. Klicken Sie auf Verbinden. Die Standardbezeichnung des Geräts ist WPG-370. Hinweis: Falls es sich bei dem Wireless Client nicht um Windows handelt, entspricht der Bildschirm eventuell nicht obigen Abbildung.

  • Seite 35: Verwendung Der App-Software

    3-4 Verwendung der App-Software Sie können die WPG370-Applikation von der CD-ROM installieren oder von der Einrichtungsseite des WPG-370 herunterladen; Einzelheiten finden Sie unter 2-1. (1) Installation von der CD-ROM...
  • Seite 38 (2) App-Download aus dem Internet Bitte beachten Sie die Anweisungen für den Download und die Installation der WPG-370 App-Software entsprechend Ihres Systems. Geben Sie die IP-Adresse und das Suffix(/remote/admin.html) in den Browser ein: Bsp.: 192.168.59.254/remote/admin.htm Klicken Sie auf die Schaltfläche ‘Windows x32’...
  • Seite 39 WPG erkennt ‘Server IP’ und ‘Benutzername’ automatisch, geben Sie den Login Code an, der in der Hinweisseite aufgeführt ist. Bei korrekt angegebenem Login Code erscheint die Anwendungssoftware.

  • Seite 40: Kapitel 4: Wpg-370 Im Intel Widi-Modus Verwenden

    Kapitel 4: WPG-370 im Intel WiDi-Modus verwenden 4-1 Schalten Sie WPG-370 in den Intel WiDi-Modus Drücken Sie die Modusauswahltaste am WPG-370; das folgende Display wird angezeigt, und die Box kann die Verbindung mit dem Intel Drahtlos-Display aufbauen. 4-2 WPG-370-Verbindung mit Intel WiDi Für ein Intel WiDi-Plattformgerät Bitte gehen Sie folgt vor, um die Intel WiDi-Verbindung herzustellen.
  • Seite 41 1. Doppelklicken Sie am PC-Desktop auf das Intel WiDi-Symbol. Klicken Sie auf "Adapter suchen" und verbinden Sie sich mit dem Adapter mit identischer ID.
  • Seite 42 2. Bei der ersten Verbindung, muss der Anwender das am Projektor oder TV-Bildschirm angezeigte Kennwort eingeben.
  • Seite 43 3. Nach der erfolgreichen Verbindungsherstellung wird der PC-Bildschirm auf den TV-Bildschirm oder Projektor projiziert.

  • Seite 44: Kapitel 5: Wpg-370 Im Media Streaming-Modus Verwenden

    Box kann die Media Streaming-Verbindung aufbauen. Im Media-Streaming-Modus können Sie Fotos Musik, Videos von Ihrem PC, Smartphone oder Tablet streamen oder Video, Musik, Fotos über USB wiedergeben. Bitte gehen Sie für das Media-Streamen wie folgt vor. Verbinden Sie WPG-360 mit der WLAN-AP-Liste.
  • Seite 45 Für das Media-Streamen über WLAN empfehlen wir folgende Software/AP: Weitere Informationen finden Sie in der Benutzeranleitung der entsprechenden Software.  Android: iMediaShare, Airfun  iOS: iMediaShare, WLAN-Medien Medienwiedergabe über USB  Verbinden Sie das USB-Laufwerk mit WPG_370  Verwenden Sie die Steuerung Fernbedienung oder virtuelle Fernbedienung Geben Sie die IP-Adresse und das Suffix(/remote) ein.

  • Seite 46: Anhang A: Unterstützte Auflösungen

    Anhang A: Unterstützte Auflösungen Schnittstelle Ausgabeauflösung 800x600@60Hz、1024x768@60Hz、1280x800@60Hz、1280x1024@60Hz、 1366x768@60Hz HDMI NTSC,PAL,480p,576p,720p50Hz,720p60Hz,1080i50Hz,1080i60hz,1080p50Hz,10 80p60Hz...

  • Seite 47: Anhang B. Wpg-370 Unterstützte Medienformate

    Anhang B. WPG-370 Unterstützte Medienformate Videoformat Format Dateiendung MPEG-1 mpg, mpeg MPEG-2 mpg, mpeg MPEG-TS m2t, tts MPEG-4 mp4, mp4v, mpeg4, m4v 3gp, 3gpp 3GP2 3g2, 3gpp2 DVR-MS dvr, dvr-ms Audioformat Format Dateiendung LPCM pcm, wav, l16 ogg, oga, ogv Fotoformat Format Dateiendung...

  • Seite 48: Kundendienst

    Land/Region Website Telefone E-mail www.viewsoniceurope.com/de/ service_deu@viewsoniceurope. Deutschland www.viewsoniceurope.com/de/ support/call-desk/ www.viewsoniceurope.com/de/ Österreich www.viewsoniceurope.com/de/ service_at@viewsoniceurope.com support/call-desk/ www.viewsoniceurope.com/de/ Schweiz (Deutsch) www.viewsoniceurope.com/de/ service_ch@viewsoniceurope.com support/call-desk/ Eingeschränkte Garantie Bitte entnehmen Sie der Kundendienst-Tabelle in diesem Handbuch die ViewSonic-Website in Ihrer Region, um die Garantieinformationen zu erhalten.
