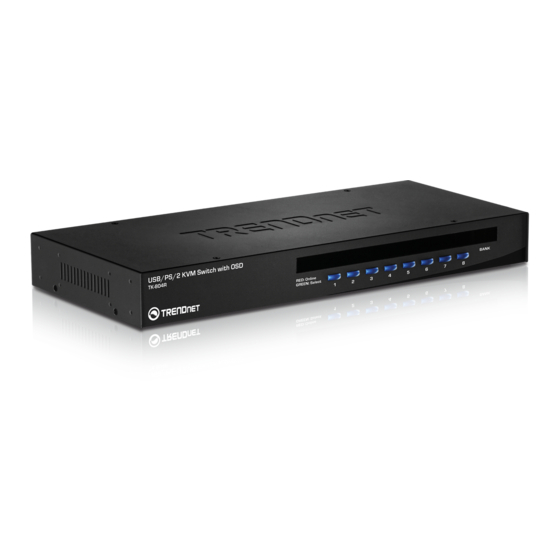

TRENDnet TK-804R Anleitung

Vorschau ausblenden Andere Handbücher für TK-804R:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Anleitung zur Schnellinstallation
TK-804R
2.01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TRENDnet TK-804R

Inhaltszusammenfassung für TRENDnet TK-804R

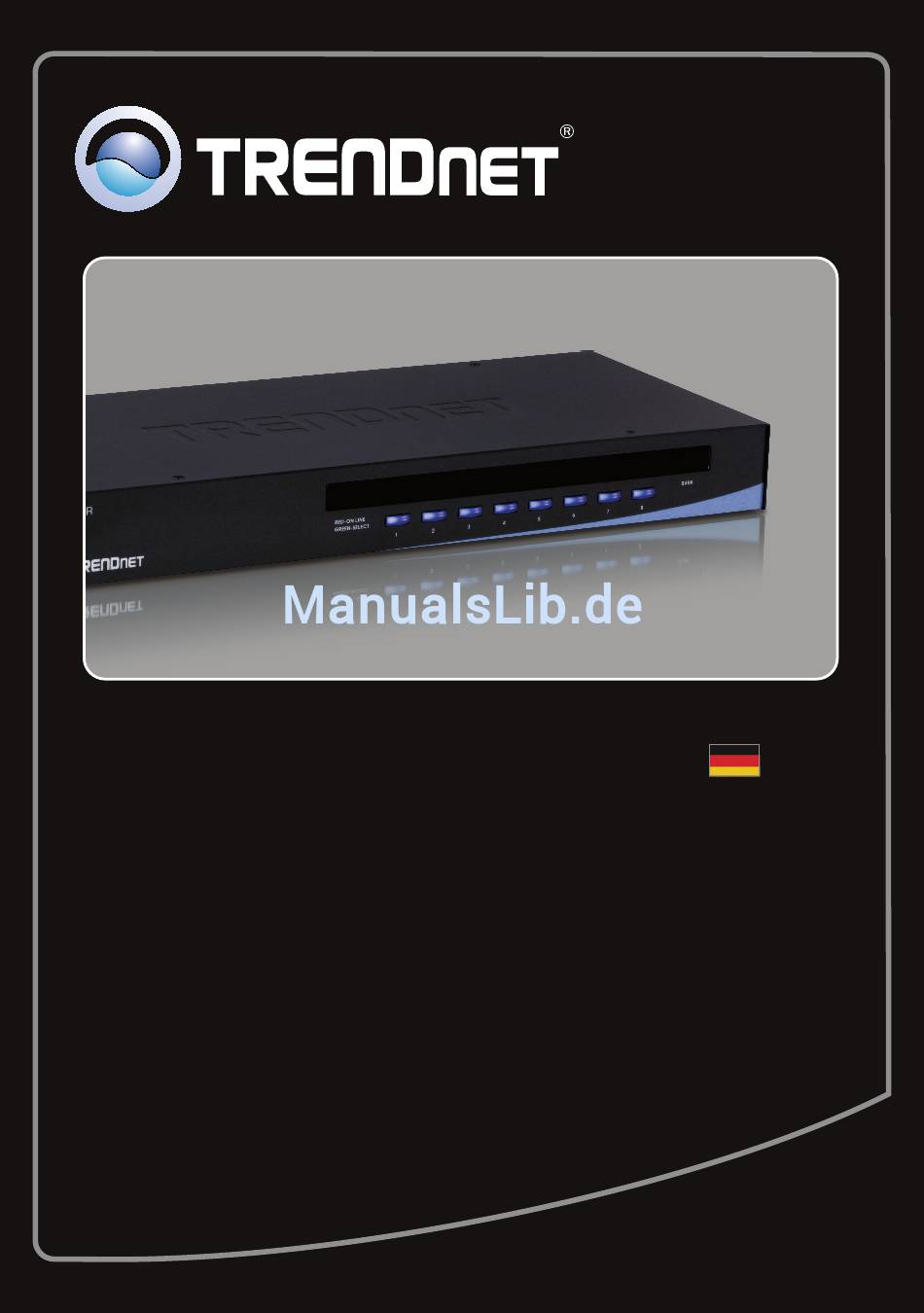

  • Seite 1 Anleitung zur Schnellinstallation TK-804R 2.01...

  • Seite 2: Inhaltsverzeichnis

    Table of Contents Deutsch Bevor Sie anfangen Installation der Hardware Bedienung Technical Specifications Troubleshooting Version 08.03.2009...

  • Seite 3: Deutsch

    1. Bevor Sie anfangen Package Packungsinhalt TK-804R Mehrsprachige Installationsanleitung Stromadapter (9V DC, 1A) Montagesatz für Gestellt Daisy-Chain-Kabel (HDB 15-polig, Buchse/Buchse) (9in/22.86cm) Firmware-Kabel (HDB 15-polig, Buchse/Buchse) Systemanforderungen PS/2-oder USB-Tastatur PS/2-oder USB-Maus VGA-kompatibler Monitor USB-KVM-Kabel (z.B. TK-CU06/TK-CU10/TK-CU15) Windows 95/98(SE)/ME/2000/NT/XP/2003 Server/Vista, Linux, Unix, Mac...

  • Seite 4: Installation Der Hardware

    2. Verbinden Sie die gemeinsam genutzte PS/2- bzw. USB-Tastatur, den Monitor und die PS/2- bzw. USB-Maus mit dem Konsolen-Port des KVM-Umschalters. (im Bild: TK-804R) zum KVM 3. Verbinden Sie das beiliegende Netzteil mit dem KVM-Umschalter und stecken Sie es in eine Steckdose.

  • Seite 5: Daisy-Chain

    1. Die Gesamtlänge des Daisy-Chain-Kabels kann maximal 30 Meter betragen 2. Verwenden Sie bitte das mit dem KVM-Umschalter gelieferte Daisy-Chain- Kabel 3. Verketten Sie den KVM-Umschalter ausschließlich mit TK-804R 4. Sie können bis zu 16 KVM-Umschalter über Daisy-Chain-Kabel miteinander verbinden. Maximal lassen sich 128 PCs anschließen 1.
  • Seite 6 3. Wenn Sie einen dritten KVM-Umschalter verwenden, verbinden Sie ein weiteres Daisy- Chain-Kabel mit dem Anschluss Daisy-Chain OUT des zweiten und mit dem Anschluss Daisy-Chain IN des dritten KVM-Umschalters (Slave). Führen Sie diese Schritte auch für alle anderen Umschalter aus. Stecken Sie den beiliegenden Daisy-Chain- Abschluss in den Anschluss Daisy-Chain OUT...

  • Seite 7: Montage In Gestell

    Ihre Installation ist beendet! Registrieren Sie Ihr Produkt Nehmen Sie sich bitte einen Moment Zeit und registrieren Sie Ihr Produkt online, so dass Sie unsere umfassenden Support- und Kundendienstleistungen in Anspruch www.trendnet.com/register nehmen können: Vielen Dank für den Kauf eines TRENDnet-Produkts...

  • Seite 8: Bedienung

    3. Bedienung Hinweis: Um von einem Computer zum anderen zu wechseln, Menü der Bildschirmanzeigen, können Sie Tastenkombinationen. LED-Anzeigen Rangnummer Zeigt die Rangfolge des verketteten KVM-Umschalters an. Rote LED leuchtet: Das KVM-Kabel ist angeschlossen, der KVM-Umschalter wird vom PC angesteuert. Grüne LED leuchtet: Der ausgewählte PC- Anschluss ist aktiv, unabhängig davon, ob der Computer ein- oder ausgeschaltet ist.
  • Seite 9 Tastenkombinationen Eine Tastenkombination setzt sich aus mindestens drei Tasten zusammen: Tastenkombination = Scroll Lock + Scroll Lock + Befehlstaste(n) Sobald Sie die ScrLk-Taste (ROLLEN-Taste) gedrückt haben, müssen Sie die Taste innerhalb von 2 Sekunden nochmals drücken. Innerhalb der nächsten 2 Sekunden müssen Sie dann eine Befehlstaste drücken.
  • Seite 10 Menü der Bildschirmanzeigen Mit der folgenden Tastenkombination aktivieren Sie das Menü der Bildschirmanzeigen: Scroll Lock Scroll Lock Space Bar Hinweis: Ausführliche Informationen über das OSD-Menü finden Sie auf der Übersichtsseite...

  • Seite 13: Technical Specifications

    Technical Specifications Management 8 computers 1 x USB keyboard Type A 1 x USB mouse Type A Console Port Connectors 1 x PS/2 keyboard 6-pin mini din female 1 x PS/2 mouse 6-pin mini din female 1 x VGA HDB 15-pin female 1 x VGA HDB 15-pin male (Daisy-Chain OUT ) Daisy-Chain Port Connectors 1 x VGA HDB 15-pin female (Daisy-Chain IN)

  • Seite 14: Troubleshooting

    Troubleshooting Do I need to use the included external AC adapter? It is recommended that you use the included external AC adapter with the TK-804R KVM switch. I have the KVM switch connected properly, but my keyboard and mouse don't work. What should I do? 1.
  • Seite 15 TRENDnet products. Products that are sent to TRENDnet for RMA service must have the RMA number marked on the outside of return packages and sent to TRENDnet prepaid, insured and packaged appropriately for safe shipment.
  • Seite 16 Download section and look for the desired TRENDnet product to access to the GPL Code or LGPL Code. These codes are distributed WITHOUT WARRANTY and are subject to the copyrights of the developers. TRENDnet does not provide technical support for these codes. Please go to http://www.gnu.org/licenses/gpl.txt...
  • Seite 17 Certifications This equipment has been tested and found to comply with FCC and CE Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received. Including interference that may cause undesired operation.
  • Seite 18 Product Warranty Registration Please take a moment to register your product online. Go to TRENDnet’s website at http://www.trendnet.com/register Copyright ©2009. All Rights Reserved. TRENDnet.
