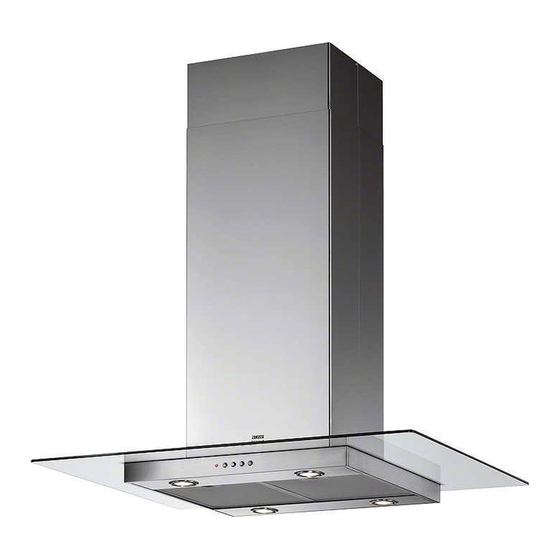

Cappa
Cooker hood
Hotte de cuisine
Dunstabzugshaube
Dampkap
ZHC 951
MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE
INSTALLATION, USE AND MAINTENANCE HANDBOOK
MANUEL D'INSTRUCTIONS POUR L'INSTALLATION, L'EMPLOI ET L'ENTRETIEN
HANDBUCH FÜR INSTALLATION, BEDIENUNG UND WARTUNG
INSTRUCTIES VOOR MONTAGE, GEBRUIK EN ONDERHOUD
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Zanussi ZHC 951
Inhaltszusammenfassung für Zanussi ZHC 951
- Seite 1 Cappa Cooker hood Hotte de cuisine Dunstabzugshaube Dampkap ZHC 951 MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE INSTALLATION, USE AND MAINTENANCE HANDBOOK MANUEL D’INSTRUCTIONS POUR L’INSTALLATION, L’EMPLOI ET L’ENTRETIEN HANDBUCH FÜR INSTALLATION, BEDIENUNG UND WARTUNG INSTRUCTIES VOOR MONTAGE, GEBRUIK EN ONDERHOUD...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Damen und Herren, bitte lesen Sie die Bedienungsanleitung aufmerksam durch, damit Sie alle Möglichkeiten und Vorteile Ihrer neuen Dunstabzugshaube voll nutzen können und über lange Zeit hin gute Leistungen erzielen. INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE CHARAKTERISTIKEN MONTAGE BEDIENUNG WARTUNG... -
Seite 3: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. • Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen. • Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt. -
Seite 4: Charakteristiken
CHARAKTERISTIKEN Platzbedarf... - Seite 5 Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Teleskopgerüst komplett mit Gebläse, bestehend aus: 7.1a oberer Gerüstteil 7.1a 7.1b unterer Gerüstteil Luftleitgitter Luftaustritt rechts Luftleitgitter Luftaustritt links Reduzierflansch ø 150-120 mm Verlängerungsstück f. Luftaustritt 14.1 Haubenkörper, bestehend aus 2 Rohrhälften 14.1 Verlängerung Luftaustritt-Anschlussstück...
-
Seite 6: Montage
MONTAGE Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts BOHREN DER DECKE/TRAGERPLATTE • Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und kennzeichnen. • Die mitgelieferte Bohrschablone 21 so auf die Decke/Trägerplatte legen, dass die Schablonenmitte mit dem gekennzeichneten Mittelpunkt übereinstimmt und die Schablonenseiten auf die Seiten der Kochmulde ausrichten. -
Seite 7: Anschlüsse
Oberer Gerüstteil • Darauf achten, dass die Öffnung für den Durchgang des Speisekabels ordnungsgemäß positioniert ist. • Den oberen Gerüstteil an der Decke oder Trägerplatte wie folgt fixieren: • bei Massiv-Betondecken mit speziellen Betondübeln, die nicht mitgeliefert werden; • bei Hohlkammer-Ziegeln mit cirka 20 mm Wandungsstärke mit 4 Dübeln 11 und 4 Schrauben 12h (5,2 x 70), die im Lieferumfang enthalten sind;... -
Seite 8: Kaminmontage Und Montage Des Haubenkörpers
Kaminmontage und Montage des Haubenkörpers • Den oberen Kaminteil positionieren und beim oberen Gerüstteil mit Hilfe der 2 mitgelieferten Schrauben 12c (2,9 x 6,5) fixieren. • Gleichermaßen den unteren Kaminteil positionieren und beim unteren Gerüstteil mit Hilfe der 2 mitgelieferten Schrauben 12c (2,9 x 6,5) fixieren. -
Seite 9: Bedienung
BEDIENUNG Bedienfeld Beleucht. Schaltet die Beleuchtung ein und aus. Betriebsanzeigelampe. Motor Schaltet den Gebläsemotor mit minimaler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet. Geschw. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses swischen Fördervolumen Geräuschentwicklung für... -
Seite 10: Wartung
WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. Bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden. •... - Seite 11 Quest’apparecchio é conforme alla norma europea sulla bassa tensione C.E.E. 73/23 relativa alla sicurezza elettrica e alle norme europee: C.E.E. 89/336 relativa alla compati- bilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE. This appliance complies with European regulations on low voltages, EEC Directive 73/23 on electrical safety, and with the following European regulations: EEC Directive 89/336 on electromagnetic compatibility and EEC Directive 93/68 on EC marking.
