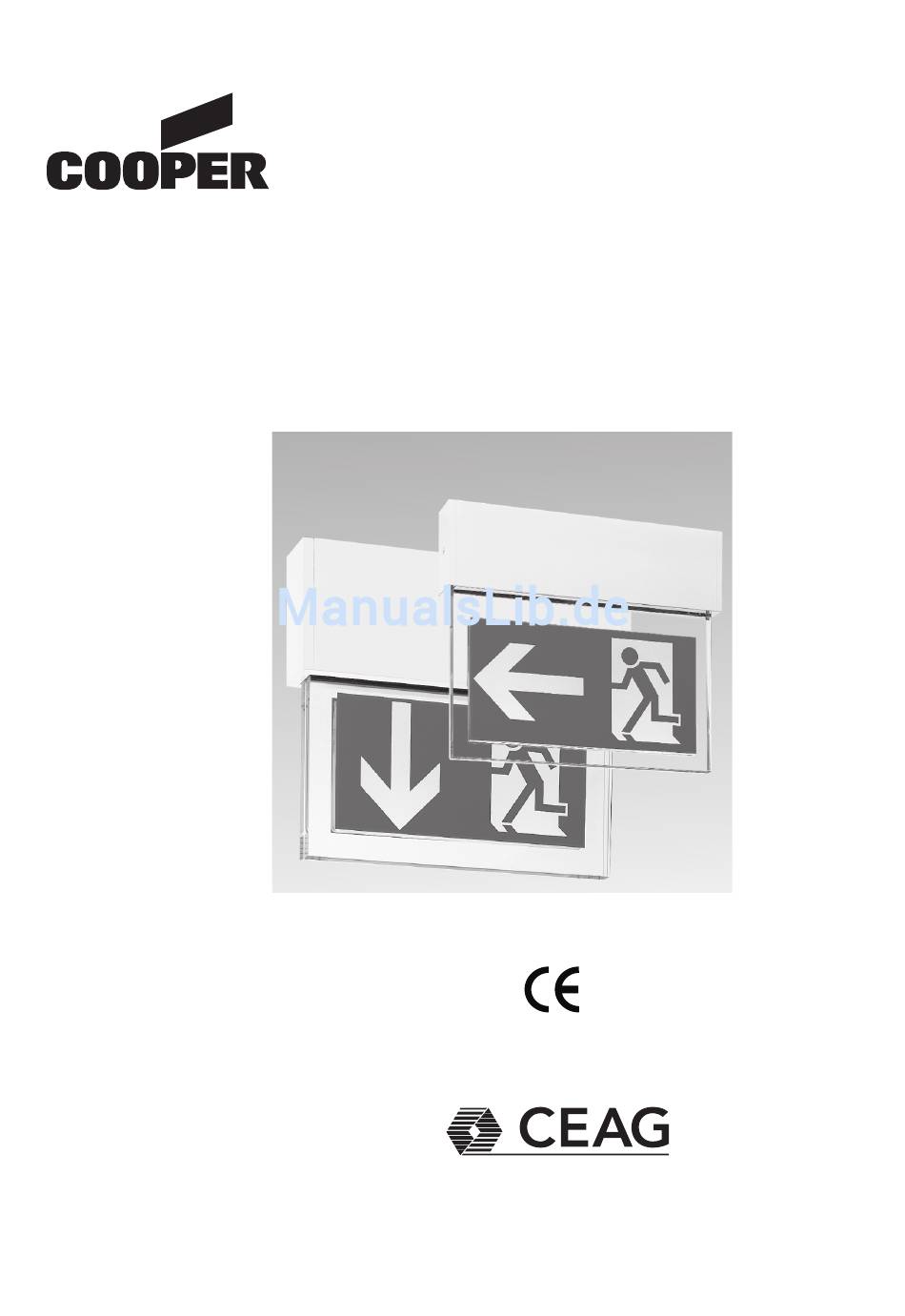

- Seite 1 Betriebsanleitung Systemleuchte Zielgruppe: Elektrofachkräfte Operating instructions System luminaire Target group: Skilled electricians RZ 1506 ..1808 CG-S RZ 1506 ..1808 300 80 001 640 (D)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Aufbau und Maßilder ..........1.1 Aufbau der Leuchten ............3 1.2 Maßbilder ................ 4 - 6 Sicherheitshinweise ..........Normenkonformität ..........Technische Daten ............. 4.1 Kurzbeschreibung / Verwendungsbereich ......7 Installation ..............5.1 Montage/Lampenwechsel ............ 8 5.2 Typabhängige Montage ............8 5.3 Adressierung (nur RZ 1X0X CG-S) ........ -
Seite 3: Aufbau Und Maßilder
1.1 Aufbau der Leuchten 1.1 Construction of the luminaires Beispiel/Example: RZ 1608 CG-S Leuchtenkörper Wandbefestigung Seitenblech Body of luminaire Wall mounting bracket Side cover EVG13.2 CG-S Schraube (1) Screw Abdeckplatte mit Netzklemmen Schraube Mains terminals Cover plate with screw Scheibe Silk screen Bild 1 Fig. - Seite 5 1.2 Maßbilder/Dimensional Drawings/Plans cotés Deckenausschnitt/ Ceiling cut Deckenausschnitt/Ceiling cut 327,0 +2,5 75,0 +2,5 RZ 1806 CG-S/ RZ 1806 Deckeneinbau Recessed ceiling mounting Deckenausschnitt/ Ceiling cut Deckenausschnitt/Ceiling cut 387,0 +2,5 75,0 +2,5 RZ 1808 CG-S/RZ 1808/ Deckeneinbau/Recessed ceiling mounting...
-
Seite 7: Sicherheitshinweise
4. Technische Daten 2. Sicherheitshinweise Eingangs- spannung: 230/240 V AC Die Leuchte ist bestimmungs- 50/60 Hz gemäß in unbeschädigtem 176 - 275 V DC und einwandfreiem Zustand Stromauf- zu betreiben! nahme (AC): 50 mA (6 W) Als Ersatz dürfen nur Origi- 60 mA (8 W) nalteile von CEAG verwendet Leistungsauf-... -
Seite 8: Installation
5.2 Typabhängige Montage 5. Installation Halten Sie die für das RZ 1506/RZ 1508.. Errichten und Betrei Wandmontage parallel ben von elektrischen Das Leuchtengehäuse an den Betriebsmitteln geltenden Si- Seitenwänden öffnen und da- cherheitsvorschriften und das nach die Frontplatte entfernen. Gerätesicherheitsgesetz so- Durch Lösen der Muttern der wie die allgemein anerkannten Halteschrauben das hintere... - Seite 9 RZ 1806/RZ 1808.. Deckeneinbau Die Piktogrammscheiben sind nach den Bildern 8c und 8d zu montieren. Beachten Sie beim Deckenausschnitt die exak- ten Einbaumaße gem. Maßbild 1.2 (S.5). Montieren Sie die Haltewinkel nach Bild 4a auf Abstand vom Gehäuse. Schieben Sie die Halte- winkel nach oben über die Gehäusekanten,B.4b.
-
Seite 10: Adressierung (Nur Rz 1X0X Cg-S)
5.3 Adressierung (nur RZ 6. Wartung/Instand- Bild 8c 1X0X CG-S) haltung Montage von Bolzen und Vor Montage der Leuchte muss Piktogrammscheiben Halten Sie die für Instandhaltung, die individuelle Leuchtenadres- RZ 1806/1808 Wartung und Prüfung von elek- sierung eingestellt werden. trischen Betriebsmitteln gelten- Hierzu ist mit einem geeigneten Unterlegscheibe den Bestimmungen ein! Bei... - Seite 16 CEAG Notlichtsysteme GmbH Senator-Schwartz-Ring 26 D-59494 Soest / Germany Telefon + 49 29 21/69-870 Telefax + 49 29 21/69-617 Internet http://www.ceag.de E-Mail Info-n@ceag.de...
