Aufbau von Warnhinweisen Piktogramm, einer oberen und einer unteren Linie. Die Warnhinweise sind nach folgendem Prinzip aufgebaut: Signalwort Art und Quelle der Gefahr. Erläuterung der Gefahr. ► Handlungsanweisung zur Abwendung der Gefahr. Gültigkeit der Diese Bedienungsanleitung gilt für das KNX-Schnittstellen-Set. Anleitung 3064244_201507...
3. Sicherheit und Vorschriften Sicherheit und Beachten Sie unbedingt die allgemeinen Sicherheitshinweise. Vorschriften Bestimmungsgemäße Das KNX-Schnittstellen-Set ist ausschließlich in Verbindung mit Verwendung Wolf Heizgeräten und Wolf Zubehör einzusetzen. Zur bestimmungsgemäßen Verwendung gehört auch das Beach- ten der Bedienungsanleitung sowie aller weiteren mitgeltenden Unterlagen.
3. Sicherheit und Vorschriften Normen / Richtlinien Das KNX-Schnittstellen-Set entspricht folgenden Bestimmungen: Richtlinien: EMV-Richtlinie 2004/108/EG Niederspannungsrichtlinie 2006/95/EG RoHS-Richtlinie 2011/65/EU Normen: • ISM8i DIN EN 60730-1: 2011 DIN EN 60335-1: 2012 / A11: 2014 DIN EN 60335-2-102: 2006 + A1: 2010...

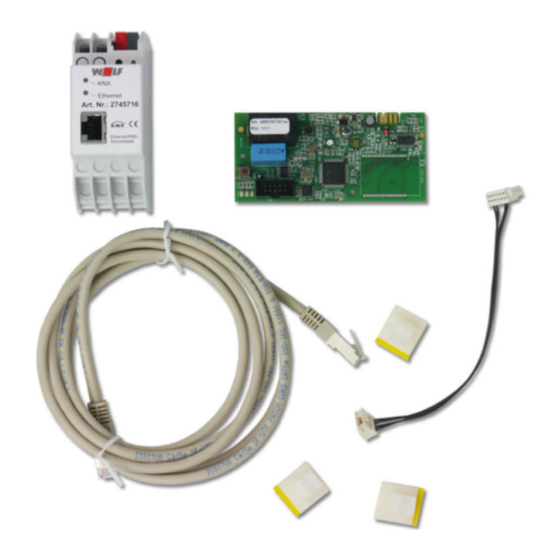

4. Funktion Funktion Mit dem KNX-Schnittstellen-Set ist es möglich, die nachfolgend auf- geführten Wolf-System-Komponenten in die KNX-Struktur einzubin- den. Die Messwerte und Zustände der jeweiligen Regelung werden dabei im Schnittstellenmodul ISM8i auf KNX-Datenpunkttypen ab- gebildet und über das BAOS-Modul zur Verfügung gestellt. Andere Geräte im KNX-System können lesend und teilweise schreibend auf...
6. Montage Montage Anforderungen an Montieren Sie das Schnittstellenmodul ISM8i nur an den speziell den Montageort dafür vorgesehenen Montagepositionen. Das Schnittstellenmodul des ISM8i ISM8i darf nur in Gebäuden außerhalb von Feuchträumen betrieben werden. Gefahr! Lebensgefahr durch unsachgemäße Installation! Unsachgemäße Elektroinstallation kann zu Lebensgefahr führen. ►...
Seite 11
6. Montage ► Im Montagefach vorhandenes Verbindungskabel an ISM8i anstecken. Verbindungskabel anstecken ISM8i ► ISM8i in vorgesehenen Steckplatz einklipsen. Verbindungskabel anstecken RJ45-Buchse ► Das mitgelieferte Netzwerkkabel an der RJ45 – Buchse des ISM8i einstecken. ► Deckel des Montagefaches schließen. ► Frontverkleidung des Heizgeräts schließen. 3064244_201507...
6. Montage 6.1.2 Montage in MGK-2 Das ISM8i wird beim Gas-Brennwertkessel MGK-2 in den Elektroanschlusskasten des Heizgerätes montiert. Der Elektroanschlusskasten befindet sich auf der rechten Seite hinter der Kesselverkleidung: ► Heizgerät und zugehörige Komponenten ausschalten. ► Spannungsversorgung trennen (Sicherung oder Heizungsnotschalter). ►...
Seite 13
6. Montage ► Das mit dem ISM8i mitgelieferte Verbindungskabel an der Regelungsplatine HCM-2 und an ISM8i anstecken. HCM-2 ISM8i ► ISM8i in vorgesehenen Steckplatz einklipsen. ISM8i ► Netzwerkkabel an der RJ45-Buchse des ISM8i einstecken. ► Abdeckung der Regelung schließen. ► Deckel des Regelungskastens schließen. ►...
6. Montage 6.1.3 Montage in TOB Beim Heizgerät TOB erfolgt die Montage des Schnittstellenmoduls ISM8i im Elektroanschlusskasten, der bei Auslieferung des Gerätes Elektroanschlusskasten an der Rückwand des Heizgerätes montiert ist. ► Heizgerät und zugehörige Komponenten ausschalten. ► Spannungsversorgung trennen (Sicherung oder Heizungsnotschalter).
6. Montage Montage BAOS- Das BAOS-Modul ist für eine Hutschienenmontage vorgesehen Modul und muss nur noch „eingeklipst“ werden (z. B. in einem Schaltschrank). BAOS-Modul Verbindung ISM8i Abschließend muss noch die Ethernet-Verbindung zwischen dem und BAOS-Modul ISM8i und dem BAOS-Modul hergestellt werden. Dazu wird das mitgelieferte Netzwerkkabel (Ethernet), das bereits im dafür vorgesehenen RJ45-Steckplatz am ISM8i eingesteckt wurde, am BAOS-Modul angesteckt.
Spannung von 12V - 24V DC zu versorgen. Jetzt ist in der Software ETS (min. ETS4!) die produktspezifische Datenbank zu importieren: Im Menü „Kataloge“ und anschließend „Importieren“ ist die „Wolf- KNX-Datenbank.knxprod“-Datei auszuwählen, die auf der Wolf- Homepage (www.wolf-heiztechnik.de) zu finden ist. Nun erscheint die „Wolf-KNX-Schnittstelle“...
Seite 17
7. Konfiguration des BAOS-Moduls 2. Geräte hinzufügen: Nun können die Komponenten, die auf eBus-Seite im System sind, ausgewählt werden. Dazu sind unter „Geräteauswahl“ die einzelnen Geräte aufgelistet. Dabei ist zu beachten, dass ein BM-2(0) immer im System sein muss, dessen Datenpunkte sind deshalb stets verfügbar. Die weiteren Module sowie deren zugehörige Datenpunkte können je nach Bedarf in den einzelnen Untermenüs („Kaskaden- und Mischermodule:“...
8. Inbetriebnahme Inbetriebnahme Nach der Montage des ISM8i und des BAOS-Moduls sowie dessen Konfiguration über die ETS folgt mit der Inbetriebnahme der letzte Schritt. Während das ISM8i über das Heizgerät, in dem es integriert ist, mit Spannung zu versorgen ist, muss dem BAOS- Modul eine externe Spannung zur Verfügung gestellt werden (erfolgt bereits bei der Konfiguration).
9. Datenpunkte Datenpunkte In diesem Abschnitt werden die derzeit verwendeten KNX- Kommunikationsobjekte und deren Geräte- bzw. Modulzugehörigkeit beschrieben. Die Dekodierung aller Datenpunkte ist in Abschnitt Hinweis 1 „Kodierung der Variablen“ ersichtlich. Es werden immer alle der unten aufgeführten Hinweis 2 Datenpunkte eines Moduls auf KNX-Seite zugänglich.
9. Datenpunkte 9.1.2 BWL-1-S Bei Verwendung einer BWL-1-S als Heizgerät ist kein Kaskaden- betrieb möglich. Von der Split-Wärmepumpe können folgende Datenpunkte gelesen werden: Bezeichnung Einheit Datenpunkttyp Name Störung 1.001 / 1 Bit DPT_Switch Betriebsart 20.105 / 1 Byte DPT_HVACContrMode Heizleistung 9.024 / 2 Byte DPT_Power Kühlleistung...
9. Datenpunkte System-Bedienmodul Die Datenpunkte des BM-2(0) beziehen sich auf den direkten Heiz- BM-2(0) kreis. Es können folgende Datenpunkte gelesen und geschrieben werden: Bezeichnung Einheit Datenpunkttyp Output Input Input- Schritt- Name Wertebereich weite Störung 1.001 / 1 Bit DPT_Switch Außentemperatur °C 9.001 / 2 Byte DPT_Value_Temp...
9. Datenpunkte Kaskadenmodul KM Ist ein Kaskadenmodul im System, kann kein MM(1) im gleichen Sys- 9.4.1 Datenpunkte Kaskadenmodul tem sein. Das KM besitzt nämlich selbst bereits ein Mischermodul. Diese Datenpunkte sind auf KNX-Seite ebenfalls lesbar. Bezeichnung Einheit Datenpunkttyp Name Störung 1.001 / 1 Bit DPT_Switch Sammlertemperatur...
9. Datenpunkte Solarmodul SM Von einem Solarmodul können je nach Typ (SM1 oder SM2) und Konfiguration folgende Daten ausgelesen werden. Bezeichnung Einheit Datenpunkttyp Name Störung 1.001 / 1 Bit DPT_Switch Warmwassertemperatur Solar 1 °C 9.001 / 2 Byte DPT_Value_Temp Temperatur Kollektor 1 °C 9.001 / 2 Byte DPT_Value_Temp...
9. Datenpunkte Belegung der Im BAOS-Modul werden die Parameter ähnlich wie in einem Register abge- legt. Nachfolgende Tabelle zeigt, wo genau jeder einzelne Datenpunkt Modul Datenpunkte im für Modul abgelegt ist. BAOS-Modul Gerät Daten- Datenpunkt Einheit KNX-Datenpunkttyp punkt-Nr. Heizgerät(1) Störung DPT_Switch TOB, CGB-2 Betriebsart...
Seite 27
9. Datenpunkte Gerät Daten- Datenpunkt Einheit KNX-Datenpunkttyp punkt-Nr. Anlagendruck DPT_Value_Pres Heizgerät(4) Störung DPT_Switch TOB, CGB-2 Betriebsart DPT_HVACContrMode oder MGK-2 Modulationsgrad / Brennerleistung DPT_Scaling Kesseltemperatur DPT_Value_Temp °C Sammlertemperatur DPT_Value_Temp °C Rücklauftemperatur DPT_Value_Temp °C Warmwassertemperatur DPT_Value_Temp °C Außentemperatur DPT_Value_Temp °C Status Brenner / Flamme DPT_Switch Status Heizkreispumpe DPT_Switch...
Seite 29
9. Datenpunkte Gerät Daten- Datenpunkt Einheit KNX-Datenpunkttyp punkt-Nr. MM(2) Störung DPT_Switch Warmwassertemperatur DPT_Value_Temp °C Vorlauftemperatur Mischerkreis DPT_Value_Temp °C Status Mischerkreispumpe DPT_Switch Status Ausgang A1 DPT_Enable Eingang E1 DPT_Value_Temp °C Eingang E2 DPT_Value_Temp °C MM(3) Störung DPT_Switch Warmwassertemperatur DPT_Value_Temp °C Vorlauftemperatur Mischerkreis DPT_Value_Temp °C Status Mischerkreispumpe...
9. Datenpunkte 9.8.4 Programmwahl Warmwasser bei BM-2 (DPT_DHWMode) eBUS Wert Bedeutung Wert Bedeutung Standby Off/FrostProt. Automatikbetrieb Auto Dauerbetrieb Normal Keine Aktion* LegioProtect* Keine Aktion* Reduced* * Diese Programme werden auf eBus-Seite nicht unterstützt. Bei Auswahl erfolgt keine Aktion! 9.8.5 Programmwahl CWL Excellent (DPT_HVACMode) eBUS Wert Bedeutung...
