Verwandte Anleitungen für Bosch Maxx comfort WFO 1260
Inhaltszusammenfassung für Bosch Maxx comfort WFO 1260
- Seite 1 Maxx comfort WFO 1260 de Gebrauchs- und Aufstellanleitung Bosch Info-Team: DE Tel. 01 80/5 30 40 50 0,12/Min. DTAG) Internet: http://www. bosch-hausgeraete.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Entsorgung ....Gebrauchsanleitung Umweltschutz/Sparhinweise ....Allgemeine Sicherheitshinweise . - Seite 3 Anschließen der Waschmaschine - steht Ihnen unser Kundendienst gerne zur Verfügung. Weitere Informationen und eine Auswahl unserer Produkte finden Sie auf unserer Internetseite: http://www.bosch-hausgeraete.de Lesen Sie diese Gebrauchs und Aufstellanleitung und alle anderen der Waschmaschine beigegebenen Informationen und handeln Sie entsprechend.
-
Seite 4: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Ihr neues Gerät wurde auf dem Weg zu Ihnen durch Entsorgen der die Verpackung geschützt. Alle eingesetzten Materia Verpackung lien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeinde verwaltung. -
Seite 5: Umweltschutz/Sparhinweise
Umweltschutz/Sparhinweise Ihre Waschmaschine ist sparsam im Verbrauch von Wasser, Energie und Waschmittel. Dadurch wird un sere Umwelt und Ihre Haushaltskasse geschont. Ver brauchswerte Ihres Gerätes finden Sie auf Seite 38. Um sparsam und umweltfreundlich zu waschen: Sparhinweise q Maximale Beladung nicht überschreiten. Cotone/Colorati"... -
Seite 6: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Ihre Waschmaschine ist bestimmt zum - Gebrauch nur im Haushalt, - Waschen von maschinenwaschbaren Textilien in Waschlauge, - Betrieb mit kaltem Trinkwasser und handels üblichen Wasch und Pflegemitteln, die für den Einsatz in Waschmaschinen geeignet sind. Lassen Sie Kinder nicht unbeaufsichtigt bei der Waschmaschine. -

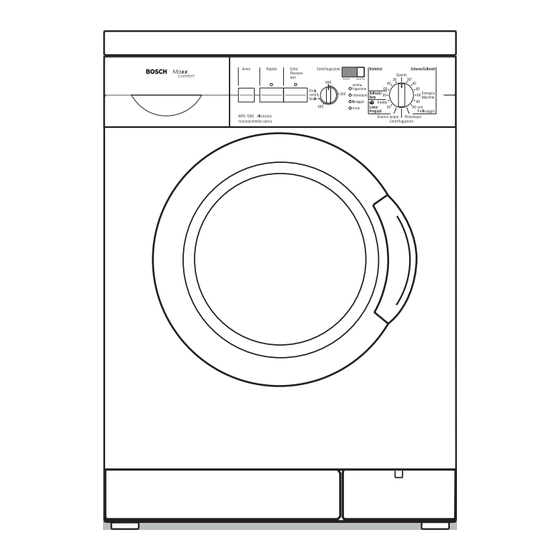

Seite 7: Das Ist Ihre Waschmaschine
Das ist Ihre Waschmaschine Wasch /Pflegemittel einfüllen Kammer I: Waschmittel für Vorwäsche oder Stärke. Kammer II: Waschmittel für Hauptwäsche, Enthärter, Einweichmittel, Bleichmittel oder Fleckensalz. Kammer 2: Pflegemittel, z.B. Weich oder Formspüler (höchstens bis Unterkante des Einsatzes 1 füllen). Serviceklappe Einfüllfenster öffnen ... und schließen... -
Seite 8: Bedienfeld
Bedienfeld Tasten für Zusatzfunktionen Anzeige fine fra" (fertig in) Zeit, (wenn gewünscht, zusätzlich zum Programm) wenn Programm gewählt. Extra Risciacquo" Anzeige avvio fra" (Start in) Zeit, (Spülen plus): zusätzlicher Spülgang. wenn zusätzlich avvio fra" (Start in) Zeit gewähl Rapido" (Schnell): Punkt zwischen Ziffer und h blinkt solange, bis verkürzte Programmdauer. -
Seite 9: Vor Dem Ersten Waschen
Vor dem ersten Waschen Achtung Waschmaschine Waschmaschine muss sachgemäß aufgestellt und vorbereiten angeschlossen sein, siehe ab Seite 40. Vor Verlassen des Werkes wurde die Waschmaschine geprüft. Um mögliche Prüfwasserreste zu entfernen, das erste Mal ohne Wäsche waschen. q Keine Wäsche einfüllen. q Wasserhahn öffnen. -
Seite 10: Wäsche Vorbereiten, Sortieren Und Einlegen
Wäsche vorbereiten, sortieren und einlegen Achtung Wäsche vorbereiten Fremdkörper (z.B. Münzen, Büroklammern, Nadeln, Nägel) können Wäschestücke oder Bauteile der Waschmaschine (z.B. Waschtrommel) beschädigen. q Taschen der Wäschestücke leeren. q Sand aus Taschen und Umschlägen ausbürsten. q Reißverschlüsse schließen, Bezüge zuknöpfen. q Gardinenröllchen entfernen oder in Netz/Beutel einbinden. -
Seite 11: Wäsche Sortieren
Achtung Wäsche sortieren Wäsche kann verfärben. Neue bunte Wäsche nicht mit anderer Wäsche zusammen waschen. Nach Farbe und Verschmutzungsgrad Weiße Wäsche kann grau werden. Weiße und farbige Wäsche getrennt waschen. Verschmutzungsgrade leicht verschmutzt Keine Verschmutzungen und Flecken erkennbar. Wäsche hat evtl. Körpergeruch angenommen. - Leichte Sommer und Sportbekleidung wenige Stunden getragen. - Seite 12 stark verschmutzt Verschmutzungen und/oder Flecken erkennbar. - Küchenhandtücher bis zu einer Woche benutzt. - Stoffservietten. - Babylätzchen. - Kinderoberbekleidung oder Fußballtrikot und hose mit Gras oder Erde verschmutzt. - Berufskleidung wie Schlosseranzug, Bäcker und Metzgerkleidung. typische Flecken - Hautfett, Speiseöle/ fette, Soßen, Mineralöl, Wachse (fett /ölhaltig).
- Seite 13 Wäsche sortieren nach Nur Wäsche mit den hier angegebenen Pflege Angaben auf den symbolen waschen. Pflegeetiketten Kochwäsche 90 C c b a Buntwäsche 60 C, 40 C, 30 C h g f Pflegeleicht 60 C, 40 C, 30 C l g k f Feinwäsche 30 C l g k f hand und maschinenwaschbare...
-
Seite 14: Wäsche Einlegen
d Explosionsgefahr! Wäsche einlegen Mit lösungsmittelhaltigen Reinigungsmitteln, z.B. Flek kenentferner oder Waschbenzin vorbehandelte Wäschestücke können nach dem Einfüllen zu einer Explosion führen. Wäschestücke vorher gründlich von Hand ausspülen. Achtung Fremdkörper in der Waschtrommel können die Wäsche beschädigen. Vor dem Einlegen der Wäsche sicherstellen, dass keine Fremdkörper in der Wasch trommel sind. -
Seite 15: Wasch Und Pflegemittel
Wasch und Pflegemittel d Vergiftungsgefahr! Waschmittel Wasch und Pflegemittel für Kinder unzugänglich auf dosieren bewahren. Dosieren Sie Waschmittel entsprechend q der Wasserhärte. Die Wasserhärte erfahren Sie bei Ihrem Wasserversorgungsunternehmen. q der Wäschemenge. q des Verschmutzungsgrades. Angaben über Verschmutzungsgrade finden Sie ab Seite 11. -
Seite 16: Wasch-/Pflegemittel Einfüllen
Wasch /Pflege mittel einfüllen Kammer I Waschmittel für Vorwäsche oder Stärke. Kammer II Waschmittel für Hauptwäsche, Enthärter, Einweich mittel, Bleichmittel oder Fleckensalz. Kammer 2 Pflegemittel, z.B. Weich oder Formspüler (höchstens bis Unterkante des Einsatzes 1 füllen). i Konzentrierte oder dickflüssige Weich und Form spüler müssen vor dem Einfüllen mit etwas Wasser verdünnt werden (verhindert Verstopfen des Überlaufes). -
Seite 17: Programme Und Funktionen
Programme und Funktionen Wählen Sie das gewünschte Programm aus - siehe auch die separate Programmübersicht. Die maximalen Schleuderdrehzahlen der Programme, siehe ab Seite 19. Programmwähler Grundprogramme Colorati (Buntwäsche) 30, 40, 60 C Für strapazierfähige Textilien, z.B. aus Baumwolle oder Leinen. Energico Macchie (Intensiv Flecken) 60 C Für fleckige verschmutzte Textilien, z.B. - Seite 18 Delicati/Seta (Fein/Seide) 30 C Für empfindliche, waschbare Textilien, z.B. aus Seide, Satin, Synthetik oder Mischgewebe (z.B. Gardinen). Feinwaschgang bei 30 °C für maschinenwaschbare Seide. Wir empfehlen, die Textilien nicht mit anderen, raueren Textilien zusammen zu waschen. Für sehr empfindliche Textilien aus Seide kann über die Taste Rapido"...
- Seite 19 Schleuderdrehzahl wähler Grundstellung Schleuderdrehzahlwähler zeigt nach oben. Zusatzfunktion Escl. centrif. finale (Spülstop) Für empfindliche Textilien und Gardinen. Wäsche bleibt im letzten Spülwasser liegen. In der fine fra" (fertig in) Anzeige erscheint " bei Programmende. Bevor die Wäsche entnommen werden kann, muss das Programm Scarico acqua"...
- Seite 20 Extra Risciacquo (Spülen plus) Zusatzfunktionen - Ein zusätzlicher Spülgang wird durchgeführt; Tasten Waschzeit verlängert sich entsprechend. Anwendungsempfehlungen: - in Gebieten mit sehr weichem Wasser, - zur weiteren Verbesserung des Spülergebnisses. Rapido (Schnell) Verkürzte Waschzeit - nur 2 Spülgänge. Geeignet für leicht verschmutzte Wäsche.
-
Seite 21: Anzeige Fine Fra" (Fertig In)/ Avvio Fra" (Start In) Und Taste
Anzeige fine fra" (fertig in) Anzeige fine fra" q Programmwähler auf gewünschtes Programm (fertig in)/ avvio fra" stellen. (Start in) und Taste Anzeigelampe inizio" (Bereit) leuchtet. Voraussichtliche fine fra" (fertig in) Zeit (Pro avvio fra" (Start in) grammdauer) wird angezeigt, z. B. 1:58". i Die fine fra"... - Seite 22 Anzeige und Taste avvio fra" (Start in) Vor dem Start eines Programms können Sie bestim men, um wieviel Stunden die avvio fra" (Start in) Zeit verzögert werden soll. q Programmwähler auf gewünschtes Programm stellen. Anzeigelampe inizio" (Bereit) leuchtet. Voraussichtliche fine fra" (fertig in) Zeit wird ange zeigt.
- Seite 23 i Wird der Programmablauf geändert oder das Pro gramm abgebrochen, wird auch die vorgewählte avvio fra" (Start in) Zeit abgebrochen. In der An zeige erscheint die fine fra" (fertig in) Zeit des neu gewählten Programms. Die avvio fra" (Start in) Zeit muss neu gewählt werden. i Wäsche nachlegen während der avvio fra"...
-
Seite 24: Waschen
Waschen q Wasserhahn öffnen. q Programmwähler auf gewünschtes Programm stellen (siehe auch separate Programmübersicht). Anzeigelampe inizio" (Bereit) leuchtet. fine fra" (fertig in) Zeit wird angezeigt. q Bei Bedarf Schleuderdrehzahl oder Escl. centrif. finale" (Spülstop) wählen. q Bei Bedarf Taste(n) für Zusatzfunktion(en) drücken. -
Seite 25: Programmablauf Ändern
q Bei Bedarf avvio fra" (Start in) Zeit wählen. avvio fra" (Start in) Zeit läuft sofort ab. Das Programm startet automatisch nach Ablauf der avvio fra" (Start in) Zeit. q Taste Avvio" (Start) drücken. Programm startet. Wenn Sie irrtümlich ein falsches Programm gewählt Programmablauf haben: ändern... -
Seite 26: Nach Ablauf Des Programms
Nach Ablauf des Programms In der Anzeige steht 0" oder ". q Programmwähler auf Spento" (Aus) stellen und, wenn gewünscht, q Zusatzprogramm ( Scarico acqua" (Abpumpen), Centrifugazione" (Schleudern) oder Risciacquo" (Spülen)) wählen. q Taste Avvio" (Start) drücken. q Nach Ablauf des Zusatzprogramms Programm wähler auf Spento"... -
Seite 27: Besondere Anwendungen
Besondere Anwendungen q Wäsche gleicher Farbe einlegen. Einweichen q Einweichmittel nach Angaben des Herstellers in Kammer II einfüllen. q Programmwähler auf Colorati (Buntwäsche) 30 C stellen. Anzeigelampe inizio" (Bereit) leuchtet. q Taste Avvio" (Start) drücken. Anzeigelampe lavaggio" (Waschen) leuchtet, Programm läuft. q Nach ca. - Seite 28 Sobald das Wasser einläuft: q Waschmittelschublade etwas herausziehen und q Stärkelösung in Kammer I einfüllen. q Waschmittelschublade schließen. Wenn Escl. centrif. finale" (Spülstop) gewählt wurde, anschließend Programm Scarico acqua" (Abpum pen) wählen. Nur Färbemittel verwenden, die umweltverträglich und Färben für den Einsatz in Waschmaschinen geeignet sind. Achtung Verfärben der Wäsche bei nachfolgenden Wasch gängen kann dennoch nicht ganz ausgeschlossen...
-
Seite 29: Reinigen Und Pflegen
Reinigen und Pflegen d Stromschlaggefahr! Trennen Sie grundsätzlich das Gerät zuerst vom Stromnetz. Niemals die Waschmaschine mit einem Wasserstrahl reinigen. d Explosionsgefahr! Niemals Lösungsmittel zum Reinigen verwenden. Bei Bedarf: Gehäuse und q Etwas Seifenlauge oder ein mildes, nicht scheu Bedienblende erndes Reinigungsmittel verwenden. -
Seite 30: Waschmittelschublade Reinigen
Wenn sich Reste von Wasch oder Pflegemitteln Waschmittel abgelagert haben: schublade reinigen q Waschmittelschublade bis zum Anschlag heraus ziehen, q Einsatz herunterdrücken und q Waschmittelschublade ganz herausnehmen. q Einsatz nach oben herausnehmen. q Waschmittelschublade und Einsatz unter fließen dem Wasser reinigen, abtrocknen. q Einsatz aufsetzen und einrasten. -
Seite 31: Laugenpumpe Reinigen
Wenn die Waschlauge nicht vollständig abgepumpt Laugenpumpe wird. Fremdkörper blockieren die Laugenpumpe oder reinigen stark fusselnde Wäsche wurde gewaschen. Waschlauge ablassen (bis zu 20 Liter, geeignetes Gefäß bereitstellen) d Verbrühungsgefahr! Heiße Waschlauge zuvor abkühlen lassen. Kinder und Haustiere fernhalten. q Programmwähler auf Spento" (Aus) stellen. q Serviceklappe öffnen. -
Seite 32: Siebe Im Wasserzulauf Reinigen
q Pumpendeckel vorsichtig abschrauben. Es tritt noch etwas Restwasser aus. q Innenraum von Fremdkörpern/Fusseln befreien und reinigen. Flügelrad der Laugenpumpe muss sich drehen lassen. Gewinde des Pumpendeckels und Pumpenge häuse von Laugenresten und Fusseln reinigen. q Pumpendeckel einsetzen und festschrauben. q Serviceklappe einsetzen und schließen. -
Seite 33: Waschmaschine Entkalken
Sieb am Wasserhahn reinigen q Schlauch vom Wasserhahn abnehmen. q Sieb mit einer kleinen Bürste oder einem Pinsel reinigen. q Schlauch anschließen. Sieb an der Wasch maschine reinigen q Schlauch an der Maschinenrückseite abnehmen. q Sieb herausziehen und unter fließendem Wasser ausspülen. -
Seite 34: Hilfe Bei Kleinen Störungen
Hilfe bei kleinen Störungen d Stromschlaggefahr! Reparaturen nur vom Kundendienst oder von autori sierten Fachkräften durchführen lassen. Im Reparaturfall oder wenn Sie eine Störung mit Hilfe der folgenden Tabelle nicht selbst beheben können q Programmwähler auf Spento" (Aus) stellen. q Waschmaschine vom Strom Netz trennen. q Wasserhahn zudrehen. - Seite 35 Störung Ursache Abhilfe Prüfen, ob Wäschestück Programm läuft nicht an. Einfüllfenster nicht geschlossen. eingeklemmt. Anzeigelampe lavaggio" (Waschen) blinkt. Einfüllfenster schließen (klickt hörbar). Programm läuft nicht an. Taste Avvio" (Start) nicht gedrückt. Taste Avvio" (Start) drücken. Wasserhahn nicht geöffnet. Wasserhahn öffnen. Wasser läuft nicht ein oder Waschmittel wird oder Waschmittel wird...
- Seite 36 Störung Ursache Abhilfe Mehrmaliges Kein Fehler. Anschleudern. Unwuchtkontrollsystem versucht, Unwucht durch mehrmaliges Anschleudern auszugleichen. Kein Fehler. Große und kleine Wäschestücke Programmablauf länger Unwuchtkontrollsystem versucht, gemeinsam waschen, um die als üblich. Unwucht durch mehrmaliges Unwucht zu verringern. Verteilen der Wäsche auszugleichen. Schaumerkennung hat zusätzlichen Waschmitteldosierung beim Spülgang zugeschaltet, um den...
- Seite 37 Störung Ursache Abhilfe Bei zuviel Schaum hat die Waschmitteldosierung beim fine fra" (fertig in) Schaumerkennung einen nächsten Waschgang verringern. Zeitverlängerung zusätzlichen Spülgang und ein zusätzliches Schleudern zugeschaltet, um das Spülergebnis abzusichern. Bei starken Unwuchten beim Große und kleine Wäschestücke Schleudern kann eine gemeinsam waschen, um die Zeitverlängerung von ca.
-
Seite 38: Verbrauchswerte
Verbrauchswerte Normal Programm Beladung Verbrauchswerte ** (ohne Zusatzfunktionen) t f kti Strom Wasser Dauer Colorati (Buntwäsche) 40 C 5,0 kg * 0,5 kWh 49 l 1:58 h 2,0 kg 0,3 kWh 32 l 1:10 h Colorati (Buntwäsche) 60 C 5,0 kg 0,95kWh 49 l 1:58 h... -
Seite 39: Kundendienst
Kundendienst Bevor Sie den Kundendienst rufen, prüfen Sie bitte, ob Sie die Störung nicht selbst beheben können (siehe ab Seite 34). In Beratungsfällen entstehen Ihnen, auch während der Garantiezeit, Kosten für einen Technikereinsatz. Den für Sie nächstgelegenen Kundendienst können Sie aus dem beiliegenden Verzeichnis entnehmen. Geben Sie bitte dem Kundendienst die Erzeugnis nummer (E Nr.) und die Fertigungsnummer (FD) des Gerätes an. -
Seite 40: Aufstellen, Anschließen Und Transportieren
Aufstellen, Anschließen und Transportieren d Verletzungsgefahr! Sicherheitshinweise Die Waschmaschine hat ein hohes Gewicht. Vorsicht beim Anheben. Achtung Eingefrorene Schläuche können reißen/platzen. Waschmaschine nicht in frostgefährdeten Bereichen und/oder im Freien aufstellen. Waschmaschine kann beschädigt werden. Nicht an vorstehenden Bauteilen (z.B. Einfüllfenster) anheben. Zusätzlich zu den hier aufgeführten Hinweisen können besondere Vorschriften des zuständigen Wasser und Elektrizitätswerkes gelten. -
Seite 41: Lieferumfang
In der Wäschetrommel: Lieferumfang - Wasserzulaufschlauch. Feuchtigkeit in der Wäschetrommel ist bedingt durch die Endkontrolle, die jede Waschmaschine durchläuft, bevor sie das Werk verlässt. An der Maschinenrückseite: - Wasserablaufschlauch, - Krümmer zum Anbringen des Ablaufschlauchs z.B. am Waschbecken, - Stromkabel mit Netzstecker. Je nach Anschluss Situation wird zusätzlich benötigt: - 1 Schlauchschelle Ø... -
Seite 42: Abmessungen
Abmessungen a = 600 mm b = 590 mm c = 852 mm Gewicht ca. 69 kg... -
Seite 43: Aufstellfläche
Standsicherheit ist wichtig, damit die Waschmaschine Aufstellfläche beim Schleudern nicht wandert. Aufstellfläche muss fest und eben sein. Nicht geeignet sind weiche Bodenbeläge, z.B. Teppichböden oder Böden mit Schaumstoffrücken. Wenn die Waschmaschine auf einer Holzbalkendecke aufgestellt werden soll: q Waschmaschine möglichst in einer Ecke aufstel len. -
Seite 44: Transportsicherungen Entfernen
Achtung Transport Vor dem ersten Gebrauch unbedingt Transport sicherungen sicherungen entfernen und für einen späteren entfernen Transport (z. B. Umzug) aufbewahren. Vor dem Entfernen der Transportsicherungen: q Schläuche aus den Halterungen nehmen. q Krümmer aushängen. q Alle Schrauben mit Schlüssel SW 13 lösen, bis diese frei beweglich sind. - Seite 45 Transportsicherungen Transportsicherungen unbedingt für einen späteren aufbewahren Transport (z.B. Umzug) aufbewahren. q Transportsicherungen komplett jeweils Schraube zusammengesteckt mit Scheibe und Buchse (und Feder) aufbewahren.
-
Seite 46: Schlauch Und Kabellängen
Schlauch und Kabellängen Linksseitiger Anschluss ca. 100 cm ca. 145 cm ca. 85 cm Rechtsseitiger Anschluss ca. 145 cm ca. 95 cm ca. 135 cm Beim Fachhändler erhältlich: andere Schläuche - Anschluss Garnitur mit Kunststoff Schlauch (ca. 2,50 m), Bestell Nr. WMZ 2380; - längerer Zulaufschlauch (ca. -
Seite 47: Wasseranschluss
Wasseranschluss Wasserzulauf Achtung Waschmaschine nur mit kaltem Trinkwasser betrei ben. Nicht an Mischbatterie eines drucklosen Heiß wasseraufbereiters anschließen. In Zweifelsfällen vom Fachmann anschließen lassen. Wasserzulaufschlauch nicht - knicken oder quetschen, - verändern oder durchschneiden (Festigkeit ist nicht mehr gewährleistet). Kunststoffverschraubungen nur von Hand anziehen. Siebe im Wasserzulaufschlauch nicht herausnehmen. - Seite 48 q gerades Ende: am Wasserhahn. q Nach dem Anschließen: Wasserhahn ganz aufdrehen und Dichtheit der Anschluss Stellen prüfen. min. 10 mm Wasserablauf Achtung Ablaufschlauch nicht knicken oder in die Länge ziehen. Höhenunterschied zwischen Aufstellfläche und Ab fluss: höchstens 100 cm. Ablauf in einen Siphon: q Anschluss Stelle mit Schlauchschelle, Ø...
-
Seite 49: Ausrichten
Alle vier Gerätefüße müssen fest auf dem Boden Ausrichten stehen. Die Waschmaschine darf nicht wackeln. Waschmaschine mit Hilfe der vier verstellbaren Gerätefüße und einer Wasserwaage ausrichten: q Kontermutter 1 mit Schraubenschlüssel lösen. q Höhe durch Drehen des Gerätefußes 2 verändern. q Kontermutter 1 gegen das Gehäuse festziehen. -
Seite 50: Elektrischer Anschluss
Achtung Elektrischer Anschluss der Waschmaschine nur an Wechsel Anschluss strom über vorschriftsmäßig installierte Schutz kontakt Steckdose. Netzspannung und Spannungsangabe an der Waschmaschine (Geräteschild) müssen überein stimmen. Anschlusswert sowie erforderliche Sicherung sind auf dem Geräteschild angegeben. Sicherstellen, dass: - Netzstecker und Steckdose zusammenpassen, - der Leitungsquerschnitt ausreicht, - das Erdungssystem vorschriftsmäßig installiert ist. - Seite 51 Bevor Sie die Waschmaschine transportieren Transportieren, - Wasserhahn schließen, z. B. bei Umzug - restliche Waschlauge ablassen (siehe ab Seite 31), - Wasserdruck im Zulaufschlauch abbauen (siehe ab Seite 32), - Waschmaschine vom Strom Netz trennen, - Wasserzu und Wasserablaufschlauch ab montieren, - Transportsicherungen einbauen.
- Seite 52 0901 de 5050 001 715 ROBERT BOSCH HAUSGERÄTE GMBH...
