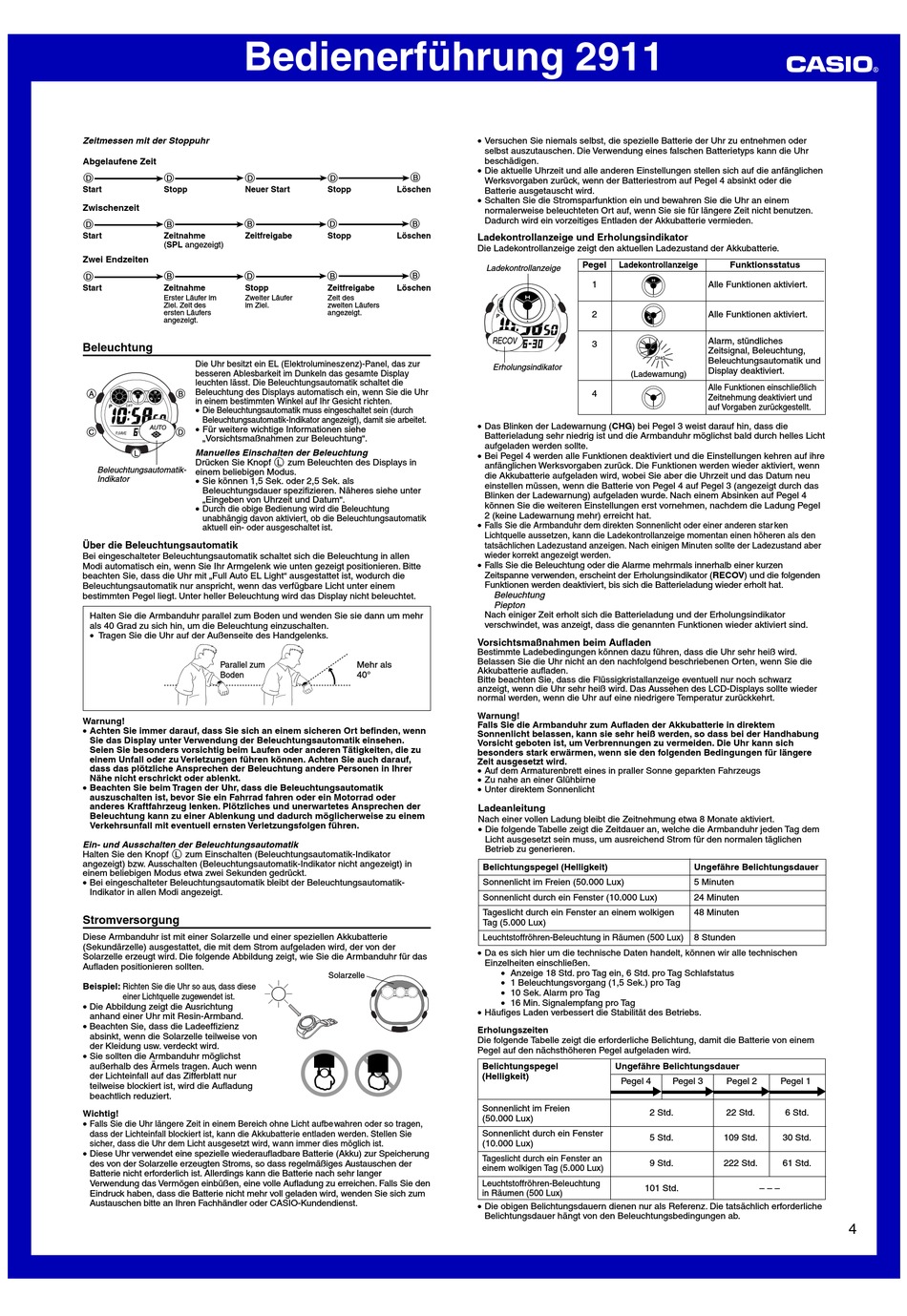

Bedienerführung 2911
Zeitmessen mit der Stoppuhr
Abgelaufene Zeit
D
➤
D
D
➤
Start
Stopp
Neuer Start
Zwischenzeit
B
D
➤
B
➤
Start
Zeitnahme
Zeitfreigabe
(SPL angezeigt)
Zwei Endzeiten
D
➤
B
➤
D
Start
Zeitnahme
Stopp
Erster Läufer im
Zweiter Läufer
Ziel. Zeit des
im Ziel.
ersten Läufers
angezeigt.
Beleuchtung
Die Uhr besitzt ein EL (Elektrolumineszenz)-Panel, das zur
besseren Ablesbarkeit im Dunkeln das gesamte Display
leuchten lässt. Die Beleuchtungsautomatik schaltet die
Beleuchtung des Displays automatisch ein, wenn Sie die Uhr
in einem bestimmten Winkel auf Ihr Gesicht richten.
• Die Beleuchtungsautomatik muss eingeschaltet sein (durch
Beleuchtungsautomatik-Indikator angezeigt), damit sie arbeitet.
• Für weitere wichtige Informationen siehe
„Vorsichtsmaßnahmen zur Beleuchtung".
Manuelles Einschalten der Beleuchtung
Drücken Sie Knopf L zum Beleuchten des Displays in
Beleuchtungsautomatik-
einem beliebigen Modus.
Indikator
• Sie können 1,5 Sek. oder 2,5 Sek. als
Beleuchtungsdauer spezifizieren. Näheres siehe unter
„Eingeben von Uhrzeit und Datum".
• Durch die obige Bedienung wird die Beleuchtung
unabhängig davon aktiviert, ob die Beleuchtungsautomatik
aktuell ein- oder ausgeschaltet ist.
Über die Beleuchtungsautomatik
Bei eingeschalteter Beleuchtungsautomatik schaltet sich die Beleuchtung in allen
Modi automatisch ein, wenn Sie Ihr Armgelenk wie unten gezeigt positionieren. Bitte
beachten Sie, dass die Uhr mit „Full Auto EL Light" ausgestattet ist, wodurch die
Beleuchtungsautomatik nur anspricht, wenn das verfügbare Licht unter einem
bestimmten Pegel liegt. Unter heller Beleuchtung wird das Display nicht beleuchtet.
Halten Sie die Armbanduhr parallel zum Boden und wenden Sie sie dann um mehr
als 40 Grad zu sich hin, um die Beleuchtung einzuschalten.
• Tragen Sie die Uhr auf der Außenseite des Handgelenks.
Parallel zum
Boden
Warnung!
• Achten Sie immer darauf, dass Sie sich an einem sicheren Ort befinden, wenn
Sie das Display unter Verwendung der Beleuchtungsautomatik einsehen.
Seien Sie besonders vorsichtig beim Laufen oder anderen Tätigkeiten, die zu
einem Unfall oder zu Verletzungen führen können. Achten Sie auch darauf,
dass das plötzliche Ansprechen der Beleuchtung andere Personen in Ihrer
Nähe nicht erschrickt oder ablenkt.
• Beachten Sie beim Tragen der Uhr, dass die Beleuchtungsautomatik
auszuschalten ist, bevor Sie ein Fahrrad fahren oder ein Motorrad oder
anderes Kraftfahrzeug lenken. Plötzliches und unerwartetes Ansprechen der
Beleuchtung kann zu einer Ablenkung und dadurch möglicherweise zu einem
Verkehrsunfall mit eventuell ernsten Verletzungsfolgen führen.
Ein- und Ausschalten der Beleuchtungsautomatik
Halten Sie den Knopf L zum Einschalten (Beleuchtungsautomatik-Indikator
angezeigt) bzw. Ausschalten (Beleuchtungsautomatik-Indikator nicht angezeigt) in
einem beliebigen Modus etwa zwei Sekunden gedrückt.
• Bei eingeschalteter Beleuchtungsautomatik bleibt der Beleuchtungsautomatik-
Indikator in allen Modi angezeigt.
Stromversorgung
Diese Armbanduhr ist mit einer Solarzelle und einer speziellen Akkubatterie
(Sekundärzelle) ausgestattet, die mit dem Strom aufgeladen wird, der von der
Solarzelle erzeugt wird. Die folgende Abbildung zeigt, wie Sie die Armbanduhr für das
Aufladen positionieren sollten.
Beispiel: Richten Sie die Uhr so aus, dass diese
einer Lichtquelle zugewendet ist.
• Die Abbildung zeigt die Ausrichtung
anhand einer Uhr mit Resin-Armband.
• Beachten Sie, dass die Ladeeffizienz
absinkt, wenn die Solarzelle teilweise von
der Kleidung usw. verdeckt wird.
• Sie sollten die Armbanduhr möglichst
außerhalb des Ärmels tragen. Auch wenn
der Lichteinfall auf das Zifferblatt nur
teilweise blockiert ist, wird die Aufladung
beachtlich reduziert.
Wichtig!
• Falls Sie die Uhr längere Zeit in einem Bereich ohne Licht aufbewahren oder so tragen,
dass der Lichteinfall blockiert ist, kann die Akkubatterie entladen werden. Stellen Sie
sicher, dass die Uhr dem Licht ausgesetzt wird, wann immer dies möglich ist.
• Diese Uhr verwendet eine spezielle wiederaufladbare Batterie (Akku) zur Speicherung
des von der Solarzelle erzeugten Stroms, so dass regelmäßiges Austauschen der
Batterie nicht erforderlich ist. Allerdings kann die Batterie nach sehr langer
Verwendung das Vermögen einbüßen, eine volle Aufladung zu erreichen. Falls Sie den
Eindruck haben, dass die Batterie nicht mehr voll geladen wird, wenden Sie sich zum
Austauschen bitte an Ihren Fachhändler oder CASIO-Kundendienst.
• Versuchen Sie niemals selbst, die spezielle Batterie der Uhr zu entnehmen oder
selbst auszutauschen. Die Verwendung eines falschen Batterietyps kann die Uhr
beschädigen.
• Die aktuelle Uhrzeit und alle anderen Einstellungen stellen sich auf die anfänglichen
➤
D
➤
B
Werksvorgaben zurück, wenn der Batteriestrom auf Pegel 4 absinkt oder die
Stopp
Löschen
Batterie ausgetauscht wird.
• Schalten Sie die Stromsparfunktion ein und bewahren Sie die Uhr an einem
normalerweise beleuchteten Ort auf, wenn Sie sie für längere Zeit nicht benutzen.
Dadurch wird ein vorzeitiges Entladen der Akkubatterie vermieden.
➤
D
➤
B
Löschen
Stopp
Ladekontrollanzeige und Erholungsindikator
Die Ladekontrollanzeige zeigt den aktuellen Ladezustand der Akkubatterie.
Ladekontrollanzeige
➤
B
➤
B
Zeitfreigabe
Löschen
Zeit des
zweiten Läufers
angezeigt.
• Das Blinken der Ladewarnung (CHG) bei Pegel 3 weist darauf hin, dass die
Batterieladung sehr niedrig ist und die Armbanduhr möglichst bald durch helles Licht
aufgeladen werden sollte.
• Bei Pegel 4 werden alle Funktionen deaktiviert und die Einstellungen kehren auf ihre
anfänglichen Werksvorgaben zurück. Die Funktionen werden wieder aktiviert, wenn
die Akkubatterie aufgeladen wird, wobei Sie aber die Uhrzeit und das Datum neu
einstellen müssen, wenn die Batterie von Pegel 4 auf Pegel 3 (angezeigt durch das
Blinken der Ladewarnung) aufgeladen wurde. Nach einem Absinken auf Pegel 4
können Sie die weiteren Einstellungen erst vornehmen, nachdem die Ladung Pegel
2 (keine Ladewarnung mehr) erreicht hat.
• Falls Sie die Armbanduhr dem direkten Sonnenlicht oder einer anderen star ken
Lichtquelle aussetzen, kann die Ladekontrollanzeige momentan einen höheren als den
tatsächlichen Ladezustand anzeigen. Nach einigen Minuten sollte der Ladezustand aber
wieder korrekt angezeigt werden.
• Falls Sie die Beleuchtung oder die Alarme mehrmals innerhalb einer kurzen
Zeitspanne verwenden, erscheint der Erholungsindikator (RECOV) und die folgenden
Funktionen werden deaktiviert, bis sich die Batterieladung wieder erholt hat.
Nach einiger Zeit erholt sich die Batterieladung und der Erholungsindikator
verschwindet, was anzeigt, dass die genannten Funktionen wieder aktiviert sind.
Vorsichtsmaßnahmen beim Aufladen
Bestimmte Ladebedingungen können dazu führen, dass die Uhr sehr heiß wird.
Belassen Sie die Uhr nicht an den nachfolgend beschriebenen Orten, wenn Sie die
Mehr als
Akkubatterie aufladen.
40°
Bitte beachten Sie, dass die Flüssigkristallanzeige eventuell nur noch schwarz
anzeigt, wenn die Uhr sehr heiß wird. Das Aussehen des LCD-Displays sollte wieder
normal werden, wenn die Uhr auf eine niedrigere Temperatur zurückkehrt.
Warnung!
Falls Sie die Armbanduhr zum Aufladen der Akkubatterie in direktem
Sonnenlicht belassen, kann sie sehr heiß werden, so dass bei der Handhabung
Vorsicht geboten ist, um Verbrennungen zu vermeiden. Die Uhr kann sich
besonders stark erwärmen, wenn sie den folgenden Bedingungen für längere
Zeit ausgesetzt wird.
• Auf dem Armaturenbrett eines in praller Sonne geparkten Fahrzeugs
• Zu nahe an einer Glühbirne
• Unter direktem Sonnenlicht
Ladeanleitung
Nach einer vollen Ladung bleibt die Zeitnehmung etwa 8 Monate aktiviert.
• Die folgende Tabelle zeigt die Zeitdauer an, welche die Armbanduhr jeden Tag dem
Licht ausgesetzt sein muss, um ausreichend Strom für den normalen täglichen
Betrieb zu generieren.
Belichtungspegel (Helligkeit)
Sonnenlicht im Freien (50.000 Lux)
Sonnenlicht durch ein Fenster (10.000 Lux)
Tageslicht durch ein Fenster an einem wolkigen
Tag (5.000 Lux)
Leuchtstoffröhren-Beleuchtung in Räumen (500 Lux)
• Da es sich hier um die technische Daten handelt, können wir alle technischen
Einzelheiten einschließen.
Solarzelle
• Häufiges Laden verbessert die Stabilität des Betriebs.
Erholungszeiten
Die folgende Tabelle zeigt die erforderliche Belichtung, damit die Batterie von einem
Pegel auf den nächsthöheren Pegel aufgeladen wird.
Belichtungspegel
(Helligkeit)
Sonnenlicht im Freien
(50.000 Lux)
Sonnenlicht durch ein Fenster
(10.000 Lux)
Tageslicht durch ein Fenster an
einem wolkigen Tag (5.000 Lux)
Leuchtstoffröhren-Beleuchtung
in Räumen (500 Lux)
• Die obigen Belichtungsdauern dienen nur als Referenz. Die tatsächlich erforderliche
Belichtungsdauer hängt von den Beleuchtungsbedingungen ab.
Pegel
Ladekontrollanzeige
1
2
3
Erholungsindikator
(Ladewarnung)
4
Beleuchtung
Piepton
• Anzeige 18 Std. pro Tag ein, 6 Std. pro Tag Schlafstatus
• 1 Beleuchtungsvorgang (1,5 Sek.) pro Tag
• 10 Sek. Alarm pro Tag
• 16 Min. Signalempfang pro Tag
Ungefähre Belichtungsdauer
Pegel 4
2 Std.
5 Std.
9 Std.
101 Std.
Funktionsstatus
Alle Funktionen aktiviert.
Alle Funktionen aktiviert.
Alarm, stündliches
Zeitsignal, Beleuchtung,
Beleuchtungsautomatik und
Display deaktiviert.
Alle Funktionen einschließlich
Zeitnehmung deaktiviert und
auf Vorgaben zurückgestellt.
Ungefähre Belichtungsdauer
5 Minuten
24 Minuten
48 Minuten
8 Stunden
Pegel 3
Pegel 2
Pegel 1
22 Std.
6 Std.
109 Std.
30 Std.
222 Std.
61 Std.
– – –
4
