Seite 14

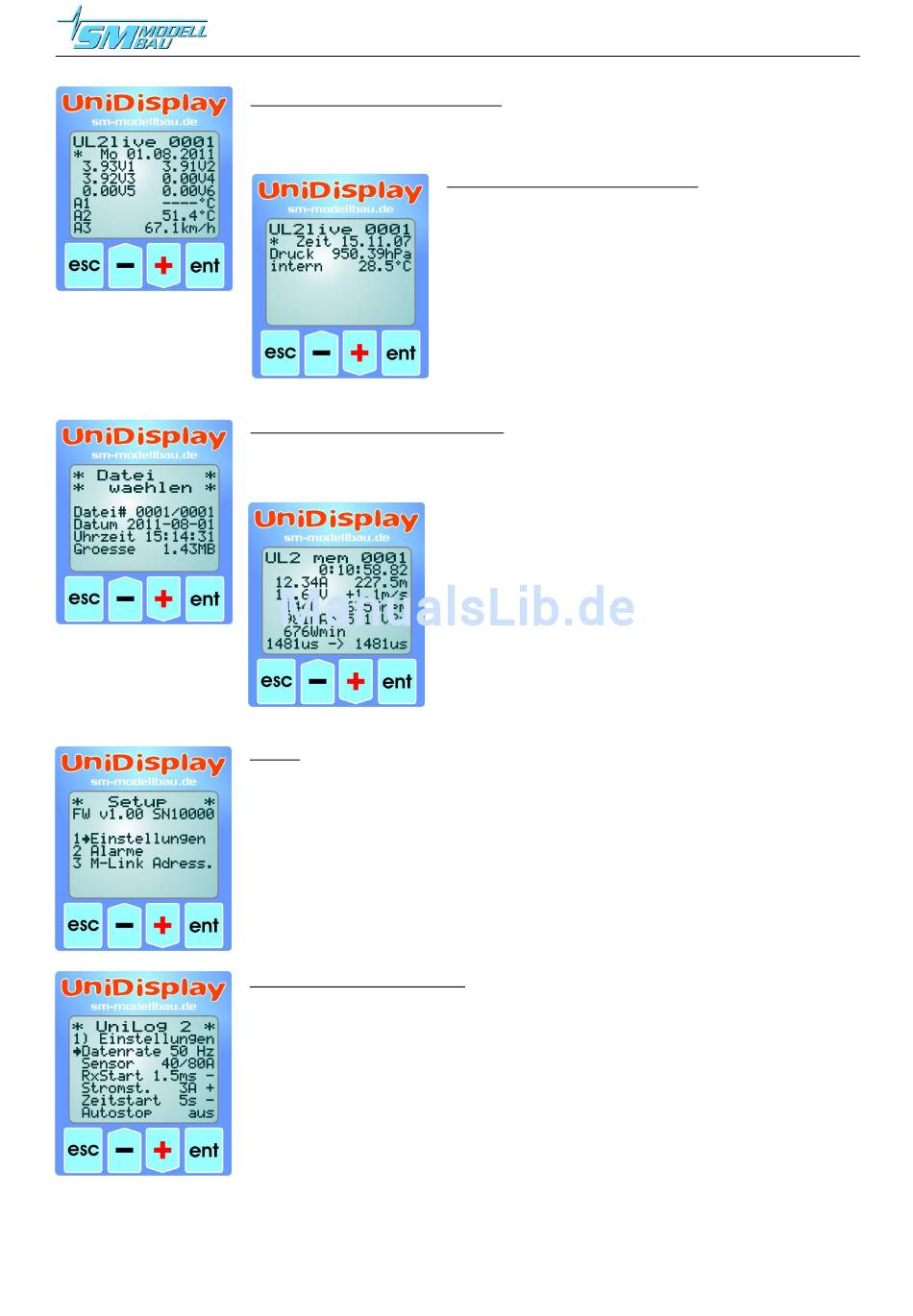

8. Verwendung des UniDisplay
Live Datenanzeige Bildschirm 2:
Auf dem zweiten Live Bildschirm finden sich die 6 Einzelzellenspannungen und die
Werte der Anschlüsse A1 bis A3.
Datenanzeige aus dem Speicher:
Im ersten Bildschirm wird die gewünschte Datei von der Speicherkarte ausgewählt.
„Plus" und „Minus" blättern durch die Dateien, „Enter" wählt die Datei aus.
Setup:
Hier erscheint das Menü für alle Einstellungen des
In der zweiten Zeile wird zusätzlich die Firmwareversion des
die Seriennummer angezeigt.
Mit den „Plus" und „Minus" Tasten können die Menüpunkte ausgewählt, mit „En-
ter" kann der entsprechende Punkt ausgewählt werden.
Einstellungen Bildschirm 1:
Hier sind die Einstellungen des
Mit den „Plus" und „Minus" Tasten können die Menüpunkte ausgewählt, mit „En-
ter" kann der entsprechende Punkt ausgewählt werden. Aus dem Pfeil wird dann ein
Punkt und der gewählte Wert kann mit „Plus" und „Minus" verändert werden. Ein
Druck auf „Esc" oder „Enter" speichert die Änderung.
„Datenrate" wählt die Aufzeichnungsgeschwindigkeit
•
„Sensor" wählt den angeschlossenen Stromsensor aus
•
„RxStart" aktiviert den Aufzeichnungsstart per Empfängerkanal
•
„Stromstart" aktiviert den Aufzeichnungsstart über den Motorstrom
•
„Zeitstart" aktiviert den Aufzeichnungsstart nach Zeitablauf
•
„Autostop" ermöglicht den automatischen Stopp der Aufzeichnung
•
Live Datenanzeige Bildschirm 3:
Hier steht der vom barometrischen Drucksensor gemes-
sene aktuelle Luftdruck und die interne Temperatur des
. Durch die Eigenerwärmung ist diese
UniLog 2
UniLog 2
Temperatur immer etwas höher als die Umgebungstem-
peratur.
Die Speicheranzeige ist dann fast identisch zu den Live
Werten:
„Plus" und „Minus" blättern durch die Messwerte, jeder
einzelne Wert kann angezeigt werden. Ein langer Druck
beschleunigt den Durchlauf.
Wenn vorhanden, werden am Ende der Datei auch die
MIN und MAX Werte angezeigt. Mit einem langen
Druck auf „Enter" kann direkt zum Ende der Datei ge-
spult werden.
zusammengefasst.
UniLog 2
UniLog 2
UniLog 2
UniLog 2
.
UniLog 2
UniLog 2
UniLog 2
UniLog 2
und
