Sicherheitssteuerungen Systemfamilie PSS
Programmable Safety Control PSS-Range
Automates de sécurité Gamme PSS
Veiligheidsbesturingen Systeemfamilie PSS
PSS BM 4, BMP 4/2, BM(P) 8
Bedienungsanleitung/Operating Manual/Manuel d'utilisation/Handleiding
Sach-Nr./Item No./Référence/Artikelnr. 18 567
The spirit of safety.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pilz PSS BM 4
Inhaltszusammenfassung für Pilz PSS BM 4
- Seite 1 Sicherheitssteuerungen Systemfamilie PSS Programmable Safety Control PSS-Range Automates de sécurité Gamme PSS Veiligheidsbesturingen Systeemfamilie PSS PSS BM 4, BMP 4/2, BM(P) 8 Bedienungsanleitung/Operating Manual/Manuel d’utilisation/Handleiding Sach-Nr./Item No./Référence/Artikelnr. 18 567 The spirit of safety.
- Seite 2 Alle Rechte an dieser Anleitung sind der Pilz GmbH & Co. vorbehalten. Kopien für den innerbetrieblichen Bedarf dürfen angefertigt werden. Es wird keine Garantie für die Richtigkeit dieser Anleitung übernommen, da sich trotz aller Sorgfalt Fehler nicht vollständig vermeiden lassen.

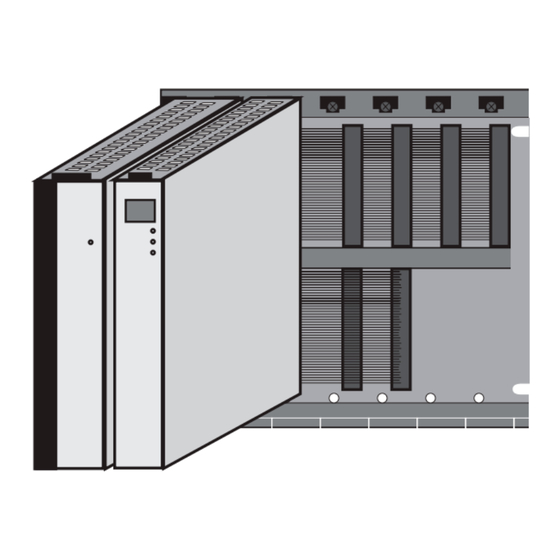

- Seite 3 PSS Baugruppenträger Der Baugruppenträger der Serie PSS 3000 steht in vier Ausführungen zur Verfügung: • 19"-Baugruppenträger mit 9 Steckplätzen für Fail-safe-Baugruppen • Baugruppenträger mit 4 Steckplätzen für Fail-safe-Baugruppen • 19"-Baugruppenträger mit 9 Steckplätzen für Fail-safe- und Standard- Baugruppen • Baugruppenträger mit 4 Steckplätzen für Fail-safe-Baugruppen und 2 Steckplätzen für Standard-Baugruppen Die Baugruppenträger sind mit einem Bus für den Fail-safe-Teil ausgestat- tet.
-
Seite 4: Pss Baugruppenträger
PSS Baugruppenträger Abmessungen in mm Fig. 2: Abmessungen Baugruppenträger mit 9 freien Steckplätzen (oben) und mit 4 freien Steckplätzen (unten) Technische Daten Stecker Direktsteckverbinder Befestigung Baugruppen Verschraubung freie Steckplätze 4 oder 9 Gehäusetiefe 245 mm Schutzart IP 20 Schutzklasse Bedienungsanleitung... - Seite 5 PSS Module Rack The Series PSS 3000 Module Rack is available in four versions: • 19" Module Rack with 9 slots for failsafe modules • Module Rack with 4 slots for failsafe modules • 19" Module Rack with 9 slots for failsafe and standard modules •...
-
Seite 6: Technical Details
PSS Module Rack Dimensions in mm Technical Details Connector Direct plug-in connector Module Fittings Screw connections Free (I/O) Slots 4 or 9 Housing Depths 245 mm Protection IP 20 Protection Class Operating Manual... - Seite 7 PSS Fond de panier Le fond de panier existe en 4 versions différentes : • Fond de panier 19" avec 9 emplacements Fail-safe. • Fond de panier avec 4 emplacements Fail-safe. • Fond de panier 19" avec 9 emplacements Fail-safe et standards. •...
-
Seite 8: Caractéristiques Techniques
PSS Fond de panier Dimensions en mm Dimensions des fonds de panier avec 9 emplacements (figure du dessus) et 4 emplacements (figure du dessous). Caractéristiques techniques Connecteurs connecteurs à prise direct Fixation des cartes Connecteur à visser Emplacements libres 4 ou 9 Profondeur 245 mm Indice de protection... - Seite 9 PSS moduuldrager De moduuldrager van de Serie PSS 3000 is beschikbaar in vier uitvoeringen: • 19"-moduuldrager met 9 steekplaatsen voor Fail-Safe-modulen • Moduuldrager met 4 steekplaatsen voor Fail-Safe-modulen • 19"-moduuldrager met 9 steekplaatsen voor Fail-Safe- en standaard- modulen • Moduuldrager met 4 steekplaatsen voor Fail-Safe-modulen en 2 steekplaatsen voor standaardmodulen De moduuldragers zijn uitgerust met een bus voor het Fail-Safe-deel.
-
Seite 10: Technische Gegevens
PSS moduuldrager Afmetingen in mm Afb. 2: Moduuldrager met 9 vrije steekplaatsen (boven) en met 4 vrije steekplaatsen (onder) Technische gegevens Stekker directe connector Bevestiging modulen schroeven Vrije steekplaatsen 4 of 9 Diepte van de behuizing 245 mm Beschermingsgraad IP 20 Beschermingsklasse Handleiding...
