Installation:
Find a comfortable position for the panel where it does not obstruct or are obstructed by other controls. Use the
enclosed cut-out pattern to mark the area. Cut out the circular area as shown on pattern.
Ref:
If the front surface around your cut out is jaggered or chipped, use a sealant to assist the gasket.
1
Put the gasket (2) in its designated track in the back face of the panel (1).
A
2
Connect the contact with the control cable from the thruster.
B
Connect the control output to the Sidepower automatic main switch if installed.
C
3
Put the panel (1) in place and screw in and tighten the four screws (3).
D
4
Press gently each of the four corner clips (4) into their corner slot.
E
NB ! If the thruster runs the opposite way of the panel, swap positions of the grey and the blue
control cables in one contact, either by the thruster or by the panel.
E
Installasjon:
Finn en god posisjon for panelet hvor det er lett tilgjengelig og ikke blokkerer andre kontroll enheter. Bruk den medsendte
malen til å merke av området, og skjær ut det merkede området. Dersom kantene rundt utskjæringen blir skadet/ujevne på
fremsiden må det benyttes en tetningsmasse sammen med pakningen for å sikre god tetning.
Sett inn pakningen (2) i sporet på baksiden av panelet (1).
A
Koble kontakten sammen med kontroll kabelen fra trusteren.
B
Koble kontroll signalet til Sidepower automatisk hovedstrømsbryter dersom installert.
C
Sett panelet (1) inn og skru inn de fire skruene (3).
D
Press forsiktig inn hver av de fire hjørne klipsene (4) i hvert sitt hjørne.
E
NB ! Dersom trusteren skulle gå motsatt vei av panelet, bytt plassering på den grå og den blå
kontroll ledning i en kontakt, enten ved trusteren eller ved panelet.
Installation:
Für das Panel eine geeignete Position finden; diese Position muß gut zugänglich sein. Das Panel darf nicht von
anderen Teilen blockiert werden. Benutzen Sie die beiliegende Schablone und schneiden Sie das Loch ent-
sprechend der Vorlage aus. Sollte die Schnittkante beschädigt oder uneben sein, bitte zusätzlich zur Dichtung
noch Dichtmasse verwenden.
Die Dichtung (2) in die dafür vorgesehene Vertiefung in der Rückseite des Panels einlegen (1).
A
Den Stecker des Panels mit dem vom Sidepower kommenden Kontrollkabel verbinden.
B
C
Falls ein automatischer Hauptschalter installiert ist (optional), diesen mit dem Stecker des Panels verbinden.
D
Das Panel einsetzen (1) und die vier Schrauben eindrehen (3).
Die vier Eckstücke (4) vorsichtig einsetzen und festpressen.
E
SIDEPOWER
Pcs.
Parts:
1 x
Control panel
1 x
Gasket
4 x
Screws (A4)
4 x
Corner clips

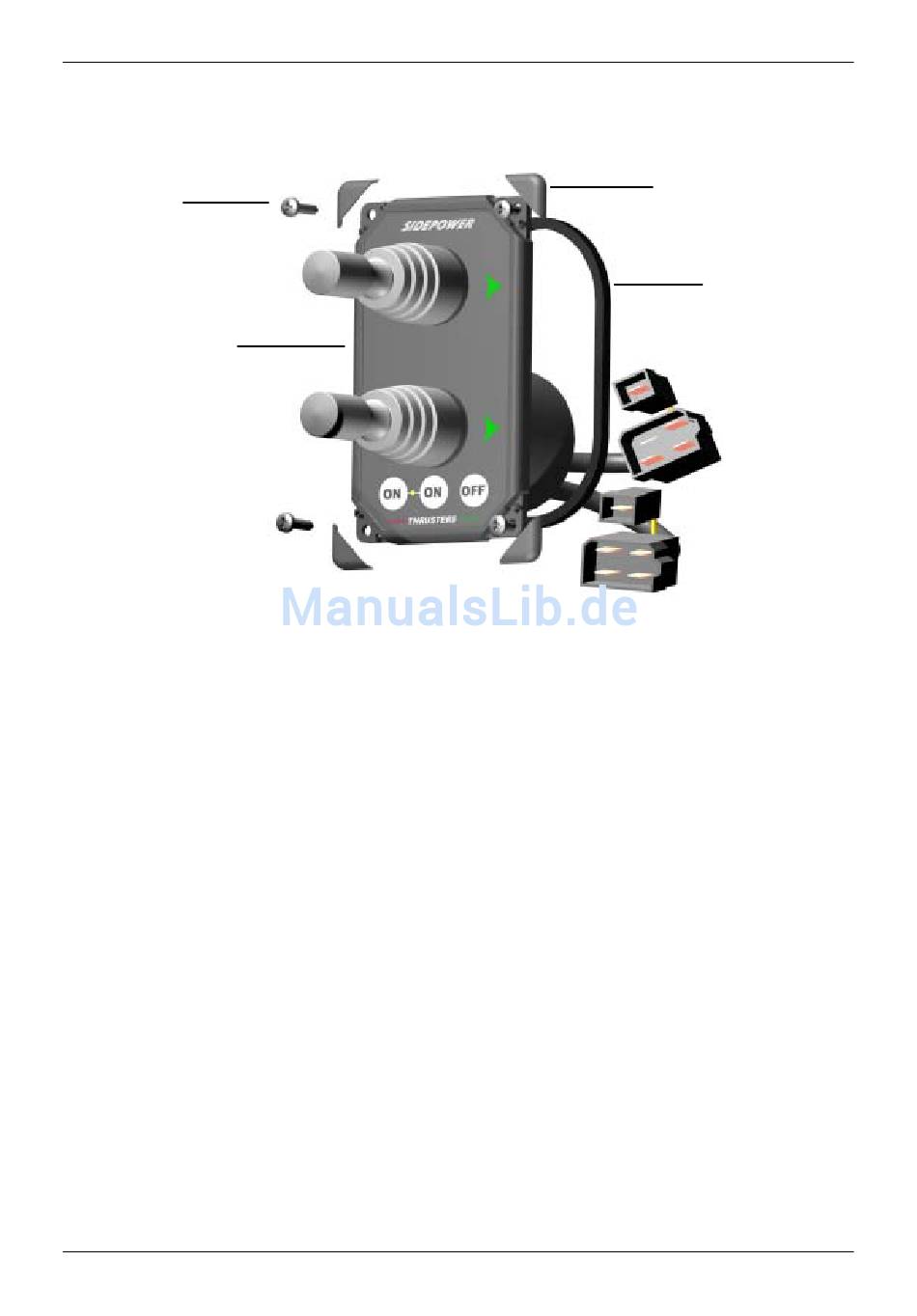

Control Panel 8909C
Thrusters
Deler:
Teile:
Kontrollpanel
Steuerpanel
Pakning
Dichtung
Skruer (A4)
Schraube (A4)
Hjørne klips
Eckstück
