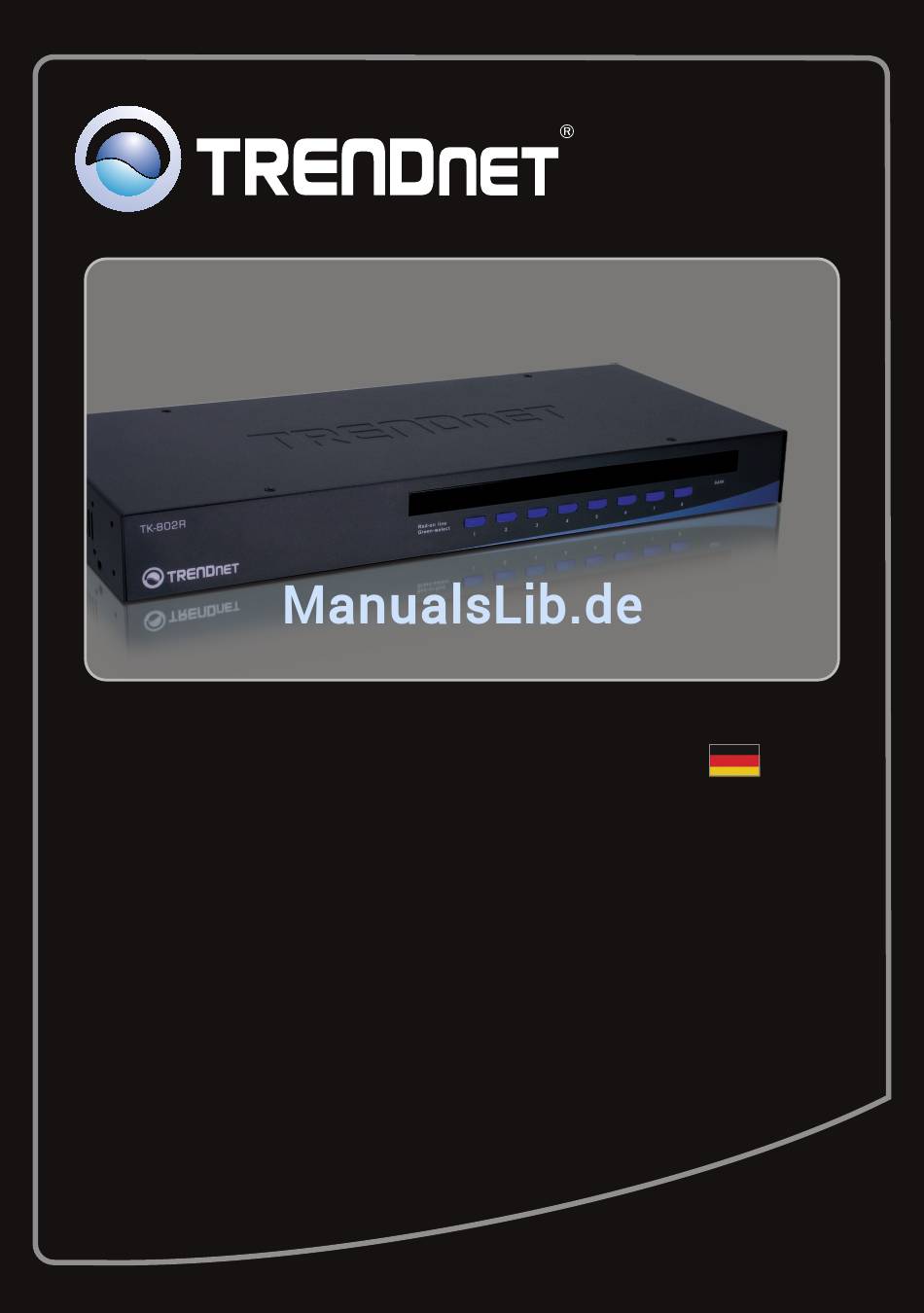

- Seite 1 Anleitung zur Schnellinstallation TK-802R...
-
Seite 2: Inhaltsverzeichnis
Table of Contents Deutsch 1. Bevor Sie anfangen 2. Installation der Hardware 3. Bedienung Troubleshooting Version 08.31.2009... -
Seite 3: Deutsch
1. Bevor Sie anfangen Package Packungsinhalt TK-802R Mehrsprachige Installationsanleitung Daisy -Chain-Kabel Montagesatz für Gestellt Netzteil (9V DC, 1A) Systemanforderungen Tastatur PS/2- PS/2-Maus Kompatibler Monitor VGA- PS/2 KVM-Kables (z.B. TK-C06, TK-C10, TK-C15) Windows 98SE/ME/2000/XP/2003 Server/Vista, Linux und Netware... -
Seite 4: Installation Der Hardware
2. Installation der Hardware 1. Schalten Sie alle Computer und Peripheriegeräte aus und trennen Sie alle Stromversorgungskabel ab. 2. Verbinden Sie die gemeinsam genutzte PS/2- Tastatur, den Monitor und die PS/2-Maus mit dem Konsolen-Port des KVM-Umschalters. 3. Verbinden Sie den beiliegenden Stromadapter mit dem KVM- Umschalter und stecken Sie ihn in eine Steckdose. -
Seite 5: Daisy-Chain
Daisy-Chain Hinweis: 1. Verwenden Sie bitte das mit dem KVM-Umschalter gelieferte Daisy-Chain- Kabel. 2. Verketten Sie den KVM-Umschalter nur mit einem anderen TK-802R. 3. Sie können bis zu 16 KVM-Umschalter miteinander verketten. 6. Stecken Sie ein Ende des Daisy-Chain-Kabels in den Anschluss Daisy chain in am ersten KVM-Umschalter (Master). -
Seite 6: Montage In Gestell
Ihre Installation ist beendet! Registrieren Sie Ihr Produkt Nehmen Sie sich bitte einen Moment Zeit und registrieren Sie Ihr Produkt online, so dass Sie unsere umfassenden Support- und Kundendienstleistungen in Anspruch www.trendnet.com/register nehmen können: Vielen Dank für den Kauf eines TRENDnet-Produkts... -
Seite 7: Bedienung
3. Bedienung Hinweis: Um von einem Computer zum anderen zu wechseln, können Sie Tastenkombinationen. LED-Anzeigen Rangnummer: Zeigt die Nummer oder Rangfolge des verketteten Umschalters an. Wenn der Umschalter nicht verkettet ist, lautet sie 01. Rote LED leuchtet: Das KVM-Kabel ist angeschlossen, der KVM-Umschalter wird vom PC angesteuert. -
Seite 8: Scroll Lock
Um z.B. Port 1 auszuwählen, drücken Sie: Scroll Lock Scroll Lock + 0 + 1 + 0 + 1 PC auswählen = Und um z.B. Port 8 am zehnten KVM-Umschalter einer Reihe verketteter TK-802R auszuwählen, drücken Sie: Scroll Lock Scroll Lock + PC auswählen = 1 + 0 + 0 + 8 Hinweis: Wenn Sie nur einen KVM-Umschalter verwenden, geben Sie für die... - Seite 9 Menü der Bildschirmanzeigen Mit der folgenden Tastenkombination aktivieren Sie das Menü der Bildschirmanzeigen: Scroll Lock Scroll Lock + Space Bar Hinweis: Ausführliche Informationen über das OSD-Menü finden Sie auf der Übersichtsseite...
- Seite 10 Schnellübersicht für den TK-802R Bildschir Beschreibung Befehl Tastenkombination Drucktasten -manzeige Wenn Sie auf eine Scroll Lock Scroll Lock + A + B + Y + Z Auswahl über Wählt den aktiven Rang Taste drücken, Nur PC-Kanal Pfeiltasten, (Umschalter) und Kanal...
-
Seite 11: Troubleshooting
Troubleshooting Do I need to use the included external AC adapter? It is recommended that you use the included external AC adapter with the TK-802R KVM switch. Can I connect or disconnect the KVM cables while the computers are turned on? Yes, you can connect or disconnect the KVM cables while the computers are turned on, because the interface is Hot-Pluggable. - Seite 12 TRENDnet products. Products that are sent to TRENDnet for RMA service must have the RMA number marked on the outside of return packages and sent to TRENDnet prepaid, insured and packaged appropriately for safe shipment.
- Seite 13 Download section and look for the desired TRENDnet product to access to the GPL Code or LGPL Code. These codes are distributed WITHOUT WARRANTY and are subject to the copyrights of the developers. TRENDnet does not provide technical support for these codes. Please go to http://www.gnu.org/licenses/gpl.txt...
- Seite 14 Certifications This equipment has been tested and found to comply with FCC and CE Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received. Including interference that may cause undesired operation.
- Seite 15 Product Warranty Registration Please take a moment to register your product online. Go to TRENDnet’s website at http://www.trendnet.com/register Copyright ©2009. All Rights Reserved. TRENDnet.
