Galaxis PYROTEC PFC Advanced Betriebsanleitung

Galaxis PYROTEC PFC Advanced Betriebsanleitung

Inhaltsverzeichnis

Werbung

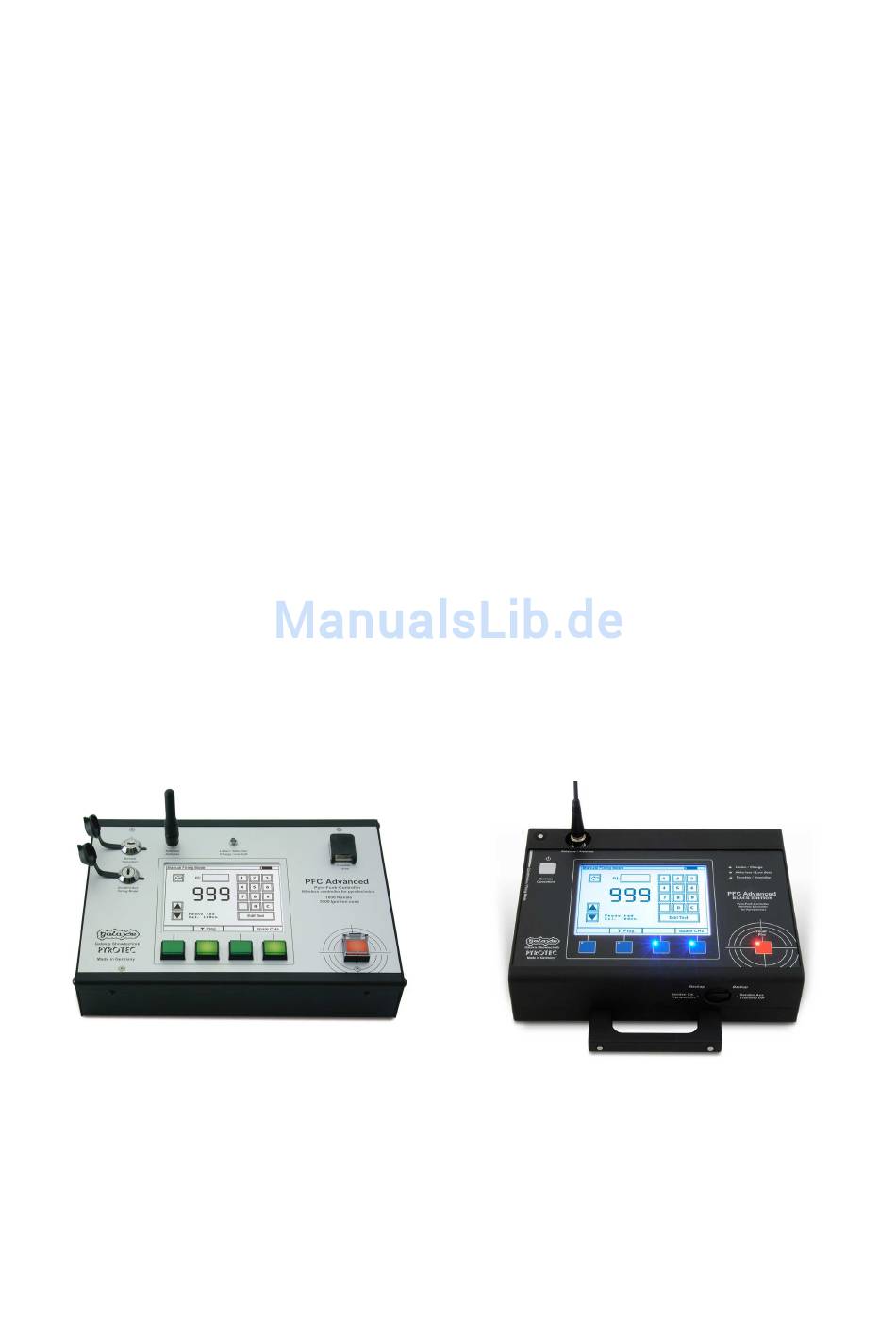

Betriebsanleitung
Galaxis Showtechnik
PYROTEC
PFC Advanced
PFC Advanced Black
Edition
Firmware 2.7m
Stand: 23.11.2016

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Galaxis PYROTEC PFC Advanced

  • Seite 1 Betriebsanleitung Galaxis Showtechnik PYROTEC PFC Advanced PFC Advanced Black Edition Firmware 2.7m Stand: 23.11.2016...
  • Seite 2 - 2 -...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite 1. Sicherheitsregeln 2. Geräteansicht PFC Advanced 3. Beschreibung der Bedien- und Anzeigeelemente 4. Geräteansicht PFC Advanced Black Edition 5. Beschreibung der Bedien- und Anzeigeelemente 6. Unterschiede PFC Advanced und PFC Advanced Black Edition 7. Kompatibilität 8. Einschalten und Hauptmenü, Ausschalten 9.
  • Seite 4 Seite 17.10. Automatik starten 17.11. Audio-Pause-Funktion 17.12. Unterdrücken-Funktion 17.13. Befehl "Zündmodus Aus" 17.14. Warnhinweis wegen bereits eingeschaltetem Schlüsselschalter 17.15. Die Funktion Script-Speicher 18. Fernabfragen 18.1. Allgemeine Statusinformationen 18.2. Anzeige von Details zu den Outputs 18.3. Anzeige des Inhaltes des Eventspeichers 18.4.
  • Seite 5 Seite 32. Ansteuerung von Geräten mittels serieller Datenkabel 33. Optionale Erweiterung: Backup-Funktion 34. Optionales Zubehör: Externer Feuertaster 35. Handhabung und Reinigung 36. Wartung 37. Gewährleistung 38. Schäden durch Mißbrauch, Fehlbedienung, Fehlfunktion 39. Technische Daten - 5 -...
  • Seite 6: Sicherheitsregeln

    1. Sicherheitsregeln Stand: 23.11.2016 Sicherheitsregeln zur Zündung von pyrotechnischen Effekten/Sätzen und Großfeuerwerksbomben mittels elektrischer Anzünder (E-Zünder): Die nachfolgenden Hinweise sollen Sie mit wichtigen Sicherheitsgrundsätzen vertraut zu machen. Die von uns aufgestellten Sicherheitsgrundsätze entstanden auf der Grundlage eigener Erfahrungen und aus dem täglichen Kontakt mit unseren Kunden und ermöglichen den sicheren und erfolgreichen Einsatz aller Komponenten unseres Funkzündsystems.
  • Seite 7 und einem Funktionstest festgestellt werden, ob die Betriebssicherheit gewährleistet ist. 11. Verwenden Sie grundsätzlich nur unbeschädigte Geräte und lassen Sie alle Beschädigungen umgehend vom Hersteller beheben. Unsere Gewährleistung für die ordnungsgemäße Funktion erstreckt sich nur auf unbeschädigte Komponenten unseres Systems. 12.
  • Seite 8 der Nähe von Hochspannungsleitungen zu ungewollten Überschlägen führen, mit für den Pyrotechniker und andere Personen lebensgefährlichen Folgen. Berücksichtigen Sie auch, dass die Windverhältnisse in einigen Metern Höhe vollständig anders sein können als am Boden. 23. Stellen Sie sicher, dass die Auslösung der Zündanlage nur durch den verantwortlichen Pyrotechniker erfolgen kann (Verschluß...
  • Seite 9 Sie die darin enthaltenen Hinweise. Schulen Sie auch Ihr Personal und jeden, der in Ihrem Unternehmen mit der Anwendung der Geräte zu tun hat. Die aktuellste Fassung der Sicherheitsregeln finden Sie stets im Downloadbereich unserer Homepage: www.galaxis-showtechnik.de - 9 -...

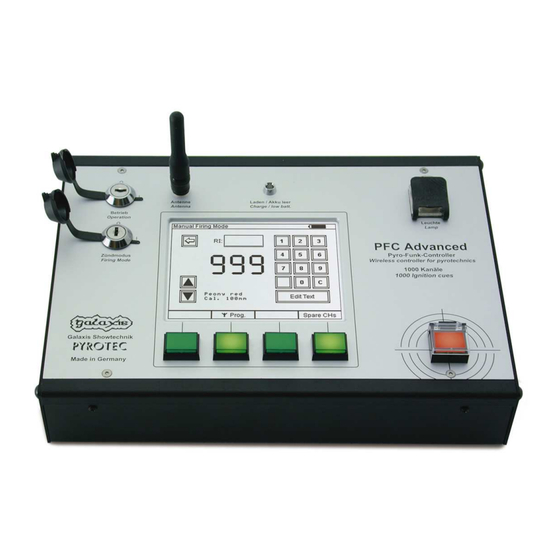

  • Seite 10: Geräteansicht Pfc Advanced

    - 10 -...
  • Seite 11: Beschreibung Der Bedien- Und Anzeigeelemente

    3. Beschreibung der Bedien- und Anzeigeelemente Auf der Hauptfrontplatte befinden sich: Schlüsselschalter "Betrieb" Zum Ein- und Ausschalten des Geräts Schlüsselschalter Zum Ein- und Ausschalten des Zündmodus "Zündmodus" Buchse "Antenne" Zum Aufstecken der Antenne oder zum Anschluß einer Antennenleitung mit BNC-Anschluss. Anzeige Leuchtet rot, wenn die Akkukapazität unter 30% gesunken "Laden / Akku leer"...
  • Seite 12: Geräteansicht Pfc Advanced Black Edition

    - 12 -...
  • Seite 13: Beschreibung Der Bedien- Und Anzeigeelemente

    5. Beschreibung der Bedien- und Anzeigeelemente Auf der Hauptfrontplatte befinden sich: Magnetstift-Schlitten Zum Ein- und Ausschalten des Zündmodus Arretierung Magnetstift Durch Betätigung kann der Magnetstift aus dem Schlitten entfernt werden Taster "Betrieb" Zum Ein- und Ausschalten des Geräts Buchse "Antenne" Zum Aufstecken der Antenne oder zum Anschluss einer Antennenleitung mit BNC-Anschluss.
  • Seite 14: Unterschiede Pfc Advanced Und Pfc Advanced Black Edition

    6. Unterschiede PFC Advanced und PFC Advanced Black Edition Der PFC Advanced Black Edition, sowie der PFC Advanced teilen sich dieselbe Funktionssoftware. Es gibt jedoch ein paar Unterschiede: Einschalten, Code-Abfrage, Ausschalten Zum Einschalten des PFC Advanced Black Edition wird zunächst der Ein/Aus-Taster für eine Sekunde betätigt. Direkt nach dem Betätigen des Tasters erscheint das Sprachwahlmenü.
  • Seite 15: Kompatibilität

    Hinweis: Sollte die Hinweisleuchte nach mehrmaligem Tausch des Trockenmittels nach relativ kurzer Zeit (< 2 Wochen) wieder aufleuchten, kann es sein, dass durch unsachgemäßes Öffnen des PFC Advanced Black Edition die Dichtungen nicht mehr richtig aufliegen. Wenden Sie sich in diesem Fall bitte an den Hersteller.
  • Seite 16: Akkuwerte Anzeigen

    Der Anlagencode steht neben dem Symbol einer Tastatur, der Funkkanal neben dem Symbol einer Funkantenne. Weitere Informationen hierzu erhalten Sie in den betreffenden Abschnitten dieser Anleitung. Wenn Sie durch Drücken eines Buttons in ein Untermenü wechseln, so finden Sie dort stets diesen Button mit der Funktion "Zurück"...
  • Seite 17: Display-Kontrast Einstellen

    10. Display-Kontrast einstellen Wenn Sie Probleme haben, die Anzeigen im Display zu lesen, kann evtl. eine Kontrastanpassung notwendig sein. Durch Betätigung der Buttons in der Bildschirmmitte kann der Kontrast verstärkt oder abgeschwächt werden. Der eingestellte Wert wird automatisch gespeichert. Auch nach Neustart des Gerätes bleibt die vorgenommene Einstellung erhalten.
  • Seite 18: Akustische Signale

    13. Akustische Signale Durch Deaktivieren dieser Funktion werden alle Tastenquittierungstöne und alle Warntöne ausgeschaltet. Im Lieferzustand ist diese Funktion aktiv, zum Deaktivieren drücken Sie den Button "Aus" in der Bildschirmmitte. Wenn die akustischen Signale ausgeschaltet sind, ist das Lautsprechersymbol durchgestrichen, neben dem Button steht "Ein".
  • Seite 19: Interne Feuertaste

    15.2. Interne Feuertaste Zündungen können durch Betätigung der roten Taste "Feuer" in der rechten unteren Ecke der Gerätefrontplatte ausgelöst werden. Die Aktivierung oder Deaktivierung dieser Einstellung wirkt sich auf alle Zündmodi aus. 15.3. Externe Feuertaste Diese Funktion erlaubt Ihnen, wahlweise zusätzlich oder anstatt der Standard-"Feuer"-Taste einen externen Zündimpuls ins Gerät einzuspeisen.
  • Seite 20: Allgemeine Funktionen

    16.1. Allgemeine Funktionen 16.1.1. Zehnertastatur Über dieses Feld können Zündkanäle direkt angewählt werden. Die Bedienung entspricht der Tastatur eines Taschenrechners. Bei schneller Eingabefolge werden die entsprechenden Ziffern um eine Stelle nach links weitergeschoben. Kurze Zeit nach der letzten Eingabe hören Sie einen kurzen Quittungston (wenn die akustischen Signale nicht deaktiviert sind), danach können Sie eine Neueingabe beginnen.
  • Seite 21: Gefahrenzone Deaktivieren (Zündungen Unterbinden)

    16.1.3.1. Gefahrenzone deaktivieren (Zündungen unterbinden) Um eine Gefahrenzone zu deaktivieren, wählen Sie zunächst die betreffende Zone auf dem Touch- Display aus. Die betreffende Taste wird invertiert dargestellt. Sie können Ihre Auswahl jederzeit ändern, indem Sie eine andere Taste betätigen. Betätigen Sie nun die Touch-Taste "Zone deaktivieren" und der Controller PFC Advanced sendet den Befehl an alle Empfänger, dass diese Zone deaktiviert werden soll.
  • Seite 22: Button "Text Editieren

    16.2.3. Button "Text editieren" Mit dieser Funktion können Sie Ihren Zündkanälen zweizeilige Infotexte zuweisen (16 Zeichen pro Zeile). Außerdem können Sie bereits vorhandene Infotexte (z. B. vom Galaxis PYROTEC COMPOSER übertragene Texte) editieren. Die Zeilenanwahl erfolgt über die Stiftbuttons links, bei der aktuellen Zeile ist der Button invertiert dargestellt.
  • Seite 23: Funktion Bei Eingeschaltetem Zündmodus

    16.3. Funktion bei eingeschaltetem Zündmodus 16.3.1. Manuell Zünden Zum Aktivieren des Zündmodus bringen Sie den Schlüsselschalter Zündmodus in "Ein"-Stellung. Nach Betätigung des Schlüsselschalters "Zündmodus" ändert sich die Bildschirmanzeige und anstatt dem Button "Zurück" und der SF-Anzeige erscheint die Anzeige "ACHTUNG Zündmodus". Diese Anzeige und das Aufleuchten der roten Taste "Feuer"...
  • Seite 24: Totmann-Funktion

    16.3.3. Totmann-Funktion In dem Beispielbildschirm weiter oben ist die Option "Totmann" aktiviert. Dies bedeutet, die linke Multifunktionstaste ist grün beleuchtet und solange diese Taste nicht gedrückt wird, sind keine Zündungen möglich. Dies wird Ihnen zusätzlich durch die nicht beleuchtete "Feuer"-Taste verdeutlicht. Somit Sie die Taste "Totmann"...
  • Seite 25: Warnhinweis Bei Geschlossenem Kontakt Eines Feuertasters

    16.5. Warnhinweis bei geschlossenem Kontakt eines Feuertasters Dieser Bildschirm erscheint, wenn der Kontakt eines Feuertasters geschlossen ist. Dies kann auf einen defekten Feuertaster hinweisen, oder der Feuertaster wurde manuell gedrückt. Die Meldung kann bis zum nächsten Neustart unterdrückt werden. Sollte der Kontakt des Feuertasters in einem Zündmodus geschlossen werden, ohne dass der PFC scharf gestellt worden ist, erscheint die Meldung erneut und kann im Zündmodus auch nicht unterdrückt werden.
  • Seite 26: Automatik-Programm Editieren

    Auflösung von 0,01 Sekunden auszulösen. 17.3. Automatik-Programm über RS232 vom PC herunterladen Diese Funktion benötigen Sie, um Automatik-Programme, die Sie mit dem Galaxis PYROTEC COMPOSER erstellt haben, mittels RS232-Schnittstelle vom PC zum PFC zu übertragen. Drücken Sie den Button "Ja" um fortzufahren.
  • Seite 27: Automatik-Programm Über Usb Vom Pc Herunterladen

    Button "OK" und starten Sie den Vorgang erneut. 17.4. Automatik-Programm über USB vom PC herunterladen Diese Funktion benötigen Sie, um Automatik-Programme, die Sie mit dem Galaxis PYROTEC COMPOSER erstellt haben, mittels USB-Schnittstelle vom PC zum PFC zu übertragen. Drücken Sie den Button "Ja" um fortzufahren.
  • Seite 28: Weiter Zum Automatischen Zündmodus

    17.5. Weiter zum Automatischen Zündmodus Nach Betätigung des Buttons "Weiter zum Autom. Zündm." im Untermenü "Automatischer Zündmodus" gelangen Sie zuerst zu dieser Abfrage: Falls Sie die Automatik nicht mit dem ersten Zündkanal beginnen möchten, können Sie hier den gewünschten Zündkanal eingeben. Betätigen Sie die Taste "Weiter"...
  • Seite 29: Die Anzeige "Nächster Kanal

    17.7. Die Anzeige "Nächster Kanal" Hier wird angezeigt, welcher Kanal als nächstes gezündet wird. Außerdem können Sie Unterhalb der Kanalnummer einen zweizeiligen Infotext sehen (falls Texte über die Software Galaxis PYROTEC COMPOSER oder manuell eingegeben wurden), der Ihnen weitere Informationen zum nächsten Effekt geben kann (z.
  • Seite 30: Gefahrenzone Deaktivieren (Zündungen Unterbinden)

    Hinweis: Alternativ können Sie auch einen zweiten Controller PFC Advanced verwenden, den Sie im manuellen Zündmodus betreiben. Wichtig dabei ist, dass Sie mittels des optionalen Backup- Schlüsselschalters zwischen den beiden Geräten hin und her schalten. Auf diese Weise haben Sie über den zweiten Controller immer die Möglichkeit Gefahrenzonen zu deaktivieren und auch wieder zu aktivieren.
  • Seite 31: Automatik Starten

    17.10. Automatik starten Nach Betätigung des Schlüsselschalters "Zündmodus" ändert sich die Bildschirmanzeige und es erscheint die Anzeige "ACHTUNG Zündmodus". Diese Anzeige und das Blinken der roten Taste "Feuer" zeigen Ihnen an, dass das Gerät nun "scharf" ist. Im Automatischen Zündmodus beginnt die Zündung immer mit Kanal 1.
  • Seite 32: Unterdrücken-Funktion

    Wenn die Pausenfunktion aktiviert wurde, kann der Sender sogar unscharf geschaltet werden (Zündmodus aus). Nach erneutem Aktivieren des Zündmodus des Senders, kann die Show wieder nahtlos nach Betätigung der Pause-Taste weiterlaufen. Hinweis: Bei eingeschalteter Pause-Funktion, werden vorher aktivierte Stepper-Zündungen noch weiter gefeuert.
  • Seite 33: Die Funktion Script-Speicher

    17.15. Die Funktion Script-Speicher Dieses Menü ermöglicht es Ihnen, mehrere Abschußprogramme (Scripts) zu verwalten. Der automatische Zündmodus bezieht sich immer auf das aktuelle Script. Ebenso verhält es sich beim Download eines Scripts. Ein Download überschreibt stets den Inhalt des aktuellen Scripts. Auch die Editierung der Infotexte im manuellen Zündmodus bezieht sich immer auf das momentan aktuelle Script.
  • Seite 34: Fernabfragen

    In diesem Beispiel sehen Sie, dass ein weiteres Script heruntergeladen wurde. Es heißt 'Show 2'. Wenn Sie es ebenfalls auf einen der vier Script-Speicherplätze kopieren möchten, markieren Sie den gewünschten Speicherplatz. Der zweite Speicherplatz von oben wurde markiert. Betätigen Sie erneut die weite Taste von rechts, um nun dieses neue Script auf den markierten Speicherplatz zu kopieren.
  • Seite 35: Allgemeine Statusinformationen

    Zuerst sollten Sie den Übertragungsweg festlegen. Im Normalfall ist das "per Funk". Möchten Sie die Rückmeldeinformation über die Kabelschnittstelle erhalten, wählen Sie hier "per Kabel". Wählen Sie dann mit Hilfe der Pfeiltasten die gewünschte Gerätenummer aus (hier als Beispiel 2) und drücken dann auf "Weiter".
  • Seite 36 Gefahrenzone: Anzeige der Gefahrenzone, auf die der Empfänger programmiert ist (A bis P). Nach dem Buchstaben der Gefahrenzone sehen Sie " " für den Fall, dass die Gefahrenzone aktiv ist. Erhielt der Empfänger den Befehl, dass die Gefahrenzone, auf die er programmiert ist, abgeschaltet wurde, so sehen Sie "x"...
  • Seite 37: Anzeige Von Details Zu Den Outputs

    Zurück: Durch Betätigung dieser Taste gelangen Sie zurück zum vorherigen Bildschirm. Sie haben die Möglichkeit, weitere Gerätenummern direkt einzugeben und abzufragen oder zurück zum Hauptmenü zu wechseln. Gerätenr. –1: Durch Betätigung dieser Taste wählen Sie den Empfänger mit der Gerätenummer an, die um 1 niedriger ist als die aktuelle.
  • Seite 38: Anzeige Des Inhaltes Des Eventspeichers

    Der Detailbildschirm sieht dann wie nebenstehend abgebildet aus. Mit den beiden rechten Multifunktionstasten können Sie die Werte der nächsthöheren bzw. nächstniedrigeren Outputgruppe abrufen. In diesem Beispiel ist alles in Ordnung, es werden keine Ausrufezeichen angezeigt. In diesem Beispiel sehen Sie verschiedene Warnungen. Bei Output 21: Sie sehen ein Ausrufezeichen neben dem Meßergebnis.
  • Seite 39: Fehlende Kalibrierung

    In diesem Beispiel sehen Sie, dass einige Outputs ganz normal gezündet haben. Dann wurde die Gefahrenzone, auf die der Empfänger programmiert worden ist, deaktiviert. Alle Outputs mit einer Kanalprogrammierung werden dabei im Eventspeicher mit "x" gekennzeichnet. Diese Ausgänge konnten nicht zünden, weil die Gefahrenzone ausgeschaltet worden ist.
  • Seite 40: Mögliche Allg. Statusinformationen Bei Der Fernabfrage

    19. Mögliche allg. Statusinformationen bei der Fernabfrage Parameter Wert Warnschwelle Bemerkung Gerätenr. 1 - 999 Individuelle Nummern zur Geräteidentifikation Betriebsart "ST10" Standard mit 10 Outputs "M100" Matrix-Modul mit 100 Outputs Masse "gem." / "einz." gemeinsame Masse oder einzelne Masse; In der Betriebsart Matrix ist nur einzelne Masse möglich.
  • Seite 41: Fernprogrammieren

    20. Fernprogrammieren Wie bei der Fernabfrage müssen Sie zunächst angeben, auf welches Gerät zugegriffen werden soll. Zuerst sollten Sie den Übertragungsweg festlegen. Im Normalfall ist das 'per Funk'. Möchten Sie die Rückmeldeinformation über die Kabelschnittstelle erhalten, wählen Sie hier 'per Kabel'. Wählen Sie dann mit Hilfe der Pfeiltasten die gewünschte Gerätenummer aus (hier als Beispiel 2) und drücken dann auf "Weiter".
  • Seite 42: Editierfunktion Aufrufen

    20.2. Editierfunktion aufrufen Im Editierbildschirm sehen Sie in der obersten Zeile immer die ausgewählte Gerätenummer und die aktuell angewählte Output- Nummer. Grundsätzlich steht die Fernprogrammierung zunächst auf Output 1. Mit der Funktionstaste "Zurück" gelangen Sie zurück zur Anzeige der Allgemeinen Statusinformationen. Die angezeigten Felder in der Bildmitte sind Platzhalter.
  • Seite 43: Daten Eingeben / Ändern

    20.4. Daten eingeben / ändern Sobald Sie nun eine der Pfeiltasten oder die Taste "Neue Eingabe" betätigen, wird der Text "Daten gelesen" wieder ausgeblendet, denn die Daten in der Eingabemaske wurden verändert und stimmen momentan nicht mehr mit der Programmierung des Empfängers überein. Ebenso verhält es sich, wenn Sie den Output wechseln.
  • Seite 44: G/H-Flame Fernzugriff

    Trifft diese Bestätigung ein, wird Ihnen "Datensatz geschrieben" rechts unten im Display angezeigt. Wenn keine Bestätigung empfangen wird lesen Sie "keine Rückmeldung" an dieser Stelle. Entweder ist der Empfänger an der Reichweitengrenze oder es verfügt über einen zu alten Firmwarestand, welcher die Gefahrenzonen-Funktion noch nicht beinhaltet.
  • Seite 45 Akkukapazität: Akkukapazität des Akkus des angefragten Gerätes. Falls das Gerät gerade geladen wird, erscheint nach dem Prozentwert ein Steckersymbol. Sie können somit auch aus der Ferne kontrollieren, ob die Stromversorgung des angeschlossenen Ladegerätes funktioniert. Akkuleistung: Akkuleistung des Akkus im angefragten Empfänger. Akkufehler: Anzahl der aufgetretenen Tiefentladungen beim angefragten Empfänger.
  • Seite 46: Fernabschalten

    Im Editierbildschirm sehen Sie in der obersten Zeile immer die ausgewählte Gerätenummer. Mit der Funktionstaste "Zurück" gelangen Sie zurück zur Anzeige der Allgemeinen Statusinformationen. Die angezeigten Felder in der Bildmitte sind Platzhalter. Zu Beginn sind diese immer leer, da noch keine Daten angefordert oder eingegeben worden sind.
  • Seite 47 Anhand des Symbols nach "Rückmeldung" sehen Sie, ob das Gerät die Rückmeldung auf dem Funk- oder Kabelweg erwartet. Sie können dies bei der Auswahl der Gerätenummer bei der Eingabe der Fernabfrage und Fernprogrammierung bestimmen. Wählen Sie mit den Pfeiltasten die Gerätenummer des Empfängers an, den Sie ausschalten möchten.
  • Seite 48: Anlagen-Verwaltung

    23. Anlagen-Verwaltung Dieser Menüpunkt wurde eingeführt, um Anlagen zu splitten, d.h. unabhängig voneinander parallel zu betreiben. Dies ist z.B. sehr sinnvoll, wenn Sie zwei unterschiedliche Projekte innerhalb der theoretischen Funkreichweite gleichzeitig durchführen müssen. Mit dieser Funktion kann der Anwender selbst den Controller auf eine andere - dann immer noch kundenspezifische - Anlagencodierung einstellen.
  • Seite 49: Untermenü Funkkanal-Verwaltung

    Hinweis: Zum Anlernen müssen alle Geräte auf dem gleichen Funkkanal (Frequenz) betrieben werden. Hinweis: Mit dieser Funktion hat jeder Kunde die Möglichkeit, Geräte von anderen Anwendern auszuleihen oder zu mieten und mit seiner bestehenden Anlage zu verwenden. Nach der Rückgabe können die Geräte wieder auf den ursprünglichen Anlagencode des Verleihers angelernt werden, vorausgesetzt dieser besitzt einen PFC Advanced mit Firmware V2.6C3 oder höher! Achtung: Aus Sicherheitsgründen ist das Anlernen nur mit einer Betätigung von "Up"...
  • Seite 50: Funkkanal-Ferneinstellung Eines Bestimmten Pfe Advanced

    In den Ländern Aserbaidschan, Georgien und Russland wurden die europäischen Harmonisierungen noch nicht vollständig implementiert. Falls Sie eine Anwendung in diesen Ländern planen, fragen Sie bitte beim Hersteller oder den zuständigen Behörden in den jeweiligen Ländern nach, ob eine lizenzfreie Nutzung möglich ist oder eine Lizenz beantragt werden kann oder der Betrieb verboten ist. In nichteuropäischen Ländern können andere Bestimmungen gelten.
  • Seite 51: Funkkanal-Ferneinstellung Aller Pfe Advanced

    Geben Sie zunächst den neuen Funkkanal auf den Sie den Empfänger umstellen möchten ein. In diesem Beispiel sehen Sie die Umstellung von Funkkanal 68 auf 69. Unter der Kanaleingabe sehen Sie die Frequenzangabe in MHz. Dann geben Sie die Gerätenummer des Empfängers ein, den Sie auf eine neue Funkfrequenz umstellen möchten.
  • Seite 52: Smpte-Zündmodus (Timecode Smpte 25Fps)

    26. SMPTE Zündmodus (Timecode SMPTE 25fps) 26.1. Allgemeines: Der SMPTE Zündmodus ermöglicht es, ein automatisches Abschußprogramm (Script) anhand einer externen Zeitbasis ablaufen zu lassen. Ein Script im Speicher des PFC Advanced kann also einmal für den normalen Automatik-Zündmodus und genauso auch für den SMPTE-Zündmodus verwendet werden.
  • Seite 53 Recorder aufgenommen und wieder abgespielt, kann es zu Problemen kommen. Rechtecksignale sind nicht tauglich, um Timecode auf längeren Kabelstrecken zu übertragen. Wenn Sie den Timecode mit dem Galaxis PYROTEC Composer generieren, erhalten Sie ein Wave- Datei mit sinusförmigen und störungsfreien Signalen. Verwendung von Timecode-Regeneratoren: Insbesondere wenn Sie fremden Timecode zugespielt bekommen oder Timecode über längere...
  • Seite 54: Das Untermenü Smpte-Zündmodus

    gut funktioniert und ein Signal anliegt. Man hat so die Möglichkeit abzubrechen, ohne den Ablauf der Veranstaltung durch einen verpatzten Anfang zu stören und nach einer Fehlersuche neu zu beginnen. Würde man 00h 00m 00s 00f als Showstart vereinbaren, dann wäre der Beginn des Vorlauf z.B. bei 23h 55m 00s 00f.
  • Seite 55: Smpte-Einstellungen

    erfolgen gemäß der im Script hinterlegten Zeitabstände. Sie können also mit ein und demselben Script sowohl mit dem automatischen Zündmodus oder dem SMPTE-Zündmodus arbeiten. 26.4. SMPTE-Einstellungen Dieser Menüpunkt sieht folgende Einstellungen vor: Dieses Beispiel zeigt den Auslieferungszustand. Ein ausgefülltes Kästchen bedeutet "Funktion aktiviert". Diese Funktionen können unabhängig voneinander ein- und ausgeschaltet werden.
  • Seite 56 Die Funktion der "Unterdrücken"-Taste ist identisch mit dem konventionellen Automatik-Zündmodus. Als erster Reserve-Kanal ist 990 voreingestellt. Durch Betätigung der Funktionstaste "Check TC" wird Ihnen die aktuelle Timecode-Information im Feld "Aktueller Frame" angezeigt und laufend aktualisiert. Sie sollten bei "TC:" einen nach oben zählenden Counter sehen.
  • Seite 57: Reserve-Zündungen Im Smpte-Zündmodus

    26.6. Reserve-Zündungen im SMPTE-Zündmodus Um eine Reserve-Zündung auszulösen, betätigen Sie zuerst die Funktionstaste "Reserve" und halten diese gedrückt. Dann betätigen Sie die Feuer-Taste. Im SMPTE Modus wird immer mit dem Zündkanal 990 begonnen und stets um 1 nach oben weitergezählt. In diesem Beispiel wurde Reservekanal 990 bereits gezündet, 991 ist der nächste Reservekanal.
  • Seite 58: Verhalten Beim Sprung Des Timecodes

    26.8. Verhalten beim Sprung des Timecodes Das Verhalten des Gerätes bei einem Timecode-Sprung hängt von den getroffenen Einstellungen ab. Falls der Timecode einen oder mehrere Cues überspringt (Sprung zu einem späteren Frame) und Sie eingestellt haben, dass in so einem Fall der Scriptablauf nicht angepaßt wird, sehen Sie z.B.
  • Seite 59: Smpte-Testmodus

    26.12. SMPTE-Testmodus Nach dem Aufruf aus dem Untermenü sehen Sie zum Beispiel diesen Bildschirm: Anhand des eingeblendeten Hinweises sehen Sie stets, dass Sie im Testmodus arbeiten. Alle anderen Informationen werden wie im SMPTE-Zündmodus angezeigt. Liegt ein SMPTE-Signal an und Sie betätigen die Funktionstaste "Check TC", so werden die aktuell empfangenen Frames angezeigt und laufend aktualisiert.
  • Seite 60: Cue Inspector

    26.13 Cue Inspector Mit Hilfe des Cue Inspectors können Sie schnell und effizient zu bestimmen Kanälen springen, um die zugehörige Timecode-Zeit zu sehen. Dies geschieht mit den Tasten "- 100", "-10", "-1", +"1", "+10" und "+100". Wenn Sie beispielsweise zu Kanal 468 springen wollen, drücken Sie 5x "+100", 3x "-10"...
  • Seite 61: Dmx-Zündmodus

    Beim ersten und letzten Teilnehmer einer DMX-Leitung muss ein Stecker mit einem 110-Ohm- Abschlußwiderstand eingesteckt werden. Für den Fall, dass der Galaxis Controller der letzte Teilnehmer einer DMX-Linie ist, bieten wir geeignete Stecker bzw. Steckmodule mit Abschlusswiderstand an. Maximal können 32 Busteilnehmer auf einer Linie betrieben werden. Reicht dies nicht aus, müssen DMX-Splitter eingesetzt werden.
  • Seite 62: Einzelkanalansteuerung

    Werden zwei DMX-Kanäle gleichzeitig auf 100% gesetzt, so setzt sich stets der niedrige DMX-Kanal durch. Nun kann man die Kanäle zünden. DMX-Kanal 1 zündet Galaxis-Kanal 1, DMX-Kanal 2 zündet Galaxis-Kanal 2 und so weiter. - 62 -...
  • Seite 63: Keyboard-Zündmodus

    Mit dieser Funktion kann jedes DMX-Pult in ein externes Zündtastenfeld umgewandelt werden, mit einem Feuertaster für jeden Kanal. 27.3 Keyboard-Zündmodus Im Keyboard-Modus können bei den G-Flames bis zu zehn Geräte unabhängig voneinander angesteuert werden. Das bedeutet, dass man zum Beispiel bis zu zehn individuelle G- Flames zugleich ansteuern kann.
  • Seite 64: Gleichzeitiger Betrieb Von Mehreren Controllern Bzw. Sendern

    28. Gleichzeitiger Betrieb von mehreren Controllern bzw. Sendern Ohne besondere Maßnahmen ist der gleichzeitige Betrieb auf der gleichen Frequenz (Funkkanal) von mehr als einem Controller PFC Advanced oder PFS Profi nicht möglich. Die Geräte würden sich bei der Datenübertragung blockieren. Hardwaremäßig ist es möglich, zwischen zwei Geräten hin- und herzuschalten.
  • Seite 65: Belegung Der Buchse "Extern Feuer

    30. Belegung der Buchse "Extern Feuer" Die Pinbelegung dieser 3poligen XLR-Buchse lautet: Pin 1 = GND und Schirm Pin 2 = +5V DC, Impedanz 100 Ω Pin 3 = Eingang 0 / 5 Volt Ein externen Zündtaster sollte ein potentialfreier Kontakt sein. Die Kontakte des Tasters sind mit Pin 2 und Pin 3 zu verbinden.
  • Seite 66: Optionale Erweiterung: Backup-Funktion

    33. Optionale Erweiterung: Backup-Funktion Zur Erhöhung der Systemzuverlässigkeit bei wichtigen Projekten ist es wünschenswert, einen zweiten Controller betriebsbereit zur Hand zu haben, welcher zum Einsatz kommt, sollte der eigentliche Controller aus irgend einem Grund ausfallen (Backup-Gerät). Dafür brauchen Sie z.B. zwei PFC Advanced Controller, welche mit der Backup-Funktion ausgerüstet sind.
  • Seite 67: Wartung

    Zur Reinigung verwenden Sie bitte ein allenfalls mit Wasser und Spiritus befeuchtetes Tuch. Chemikalien und Scheuermittel können die Oberflächen verunstalten. Sollte eine Taste verschmutzt sein, so kann das Tastenfeld entfernt werden, indem Sie es vorsichtig mit einem Schraubenzieher anheben, um den Schaltweg zu reinigen. Im Zweifelsfall sollten Sie verschmutzte Taster erneuern lassen.
  • Seite 68: Technische Daten

    39. Technische Daten Allgemeine Daten: Funkparameter Modulation: FM-Schmalband Frequenzhub: +/- 3 kHz Sendeleistung: <10 mW Empfängerprinzip: Doppel-Superhet Empfangsempfindlichkeit: -119 dBm @ 12 dB SINAD Empfängerkategorie: 3 Version für USA und Kanada: Wellenlänge 65 cm, 360 verschiedene Frequenzen, Kanalabstand 12,5 kHz EU-Version (und auch zahlreiche andere Länder): Wellenlänge 70 cm, 70 verschiedene Frequenzen, Kanalabstand 25 kHz...
