- Seite 1 Ausg. 02 vom 04.03.2013 Smart Energy Control Smart Energy Control Bedienungsanleitung Indel Webasto Marine s.r.l. 47866 S. Agata Feltria (RN) Italy Phone + 39 0541 848030 [DE] info@indelwebastomarine.com...
- Seite 2 Inhaltsverzeichnis: Kap. 1): Einleitung S.3 Kap. 2): Systemkomponenten S.4 Kap. 3): Kompatibilität und Warnhinweise S.6 Kap. 4): Installation des Potentiometers S.7 Kap. 5): Installation des Sensors S.12 Kap. 6): Einführung in die Einstellung der Dip- Schalter S.15 Kap. 7): Einstellung der Funktionen S.17 Kap.
- Seite 3 1)Einleitung: Mit dem Isotherm Smart Energy Control System bietet Indel Webasto Marine die Möglichkeit, den Energieverbrauch der Kühlsysteme an Bord zu reduzieren. Dieses System kann ganz einfach installiert werden, um die Energiesparleistung Ihres Kühlgeräts zu aktualisieren und zu verbessern. Die neue Linie...
-
Seite 4: Systemkomponenten

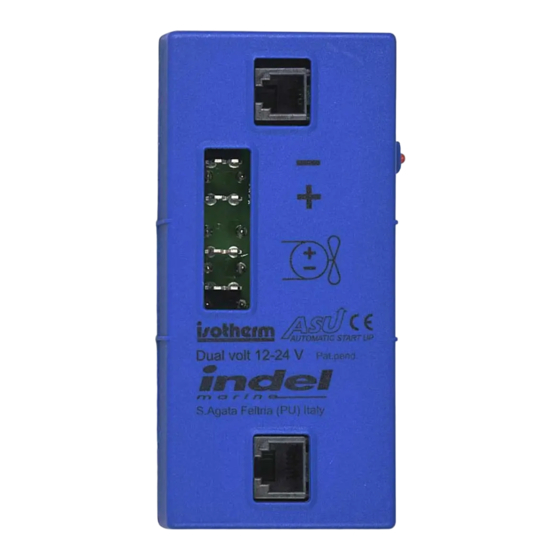

2)Systemkomponenten.: Artikelnr. SED00033AA Abb.1 [1]: Smart Energy Control (SEC) Steuerung [2]: Temperaturregler Potentiometer und Drehgriff [3]: Verbindungskabel und Übertragungskabel der Temperaturdaten [4]: Gitter und Halterung des Temperatursensors [6] [5]: Kasten/Halterung des Potentiometers Temperatursensor [7]: Versorgung einer etwaigen Beleuchtung, grünes Kabel (+), gelbes Kabel (-). - Seite 5 Abb.2 [1]: Kabelanschluss für die Übertragung der Temperaturdaten und für die Temperaturregelung über das Potentiometer [2]: Anschluss an die Hauptversorgung. [3]: Versorgungsanschluss Kühlgebläse Verflüssiger [4]: Schalter Konfiguration. S. 5/45...
-
Seite 6: Kompatibilität Und Warnhinweise
Steuerung Abb.1 S.4 [1] aufweisen. Diese Steuerung muss wiederum an die Secop/Danfoss Steuerung gekoppelt werden, sie Abb.6 S.25. · Indel Webasto Marine übernimmt keinerlei Haftung für Personen-, Tier- oder Sachschäden, die auf eine fehlerhafte, nicht korrekte Installation zurückzuführen sind. S. 6/45... - Seite 7 4) Installation des Potentiometers Das Potentiometer kann bei Kühlschränken im Innenraum installiert werden, bei Gefrierschränken wird eine externe Installation empfohlen. Das Potentiometer kann in dem Kasten installiert werden, in dem zuvor der mechanische Thermostat untergebracht wurde, oder auch in der Halterung, die zum Lieferumfang von SYSTEM NR.
- Seite 8 die 0-Stellung anzeigt und das System somit ausgeschaltet ist. · Sicherstellen, dass die Positionsmarkierung an der Deckenleuchte am Drehgriff auf 0 zeigt, andernfalls das Potentiometer vorsichtig bis auf 0 (System aus) drehen. Dabei darauf achten, dass die hinteren Anschlüsse nicht beschädigt werden.
- Seite 9 Abb.3 [1] Durchgangsbohrung Ø13 für das Kabel zur Übertragung Daten für Temperaturregelung Thermostat/elektronischem Potentiometer. [2] Gitter und Sensorhalterung, Lufttemperaturmesser. Montage des Potentiometers im Kühlfach mit der Halterung aus Lieferumfang SYSTEM Nr. SED00033AA: · Die Montageposition für die Potentiometerhalterung Abb.1 S.4 [5] im Kasten muss bequem und gut zugänglich sein und Folgendes ermöglichen: ·...
- Seite 10 · Das Steuerkabel und den Temperatursensor, Abb.1 S.4 [6,8] von innen nach außen durch die Bohrung verlegen, nicht aber Anschluss für Innenbeleuchtung (Fastonkabel grün "+" und gelb"-" ) Abb.1 S.4 [7]. · Das Potentiometer einsetzen, dieses muss mit der im Lieferumfang enthaltenen Mutter befestigt werden.
- Seite 11 Montage des Potentiometers außerhalb des Kühlfaches mit Halterung Lieferumfang SYSTEM SED00033AA: · Die Montageposition für die Potentiometerhalterung Abb.1 S.4 [5] außerhalb des Kastens muss bequem und gut zugänglich sein und Folgendes ermöglichen: o Kontrollkabel Abb.1 S.4 [3] reicht bis zur SEC Steuerung am Kompressor.
-
Seite 12: Installation Des Sensors
versiegeln, ohne dass Isoliermaterial Innenbereich des Kastens gelangt. · Die Versorgungsanschlüsse der Innenbeleuchtung an Kontaktklemmen Deckenleuchte, falls vorhanden, anschließen (Fastonkabel grün "+" und gelb "-" ) Abb.1 S.4 [7]. HINWEIS: Die Spannung der Leuchte Hauptversorgung müssen übereinstimmen, die Höchstleistung beträgt 3 Watt). 5) Installation des Sensors: ·... - Seite 13 Bohrung muss an der verdeckten Seite des Gitters austreten. Abb.4 [3] Durchgangsbohrung Ø7 von außen nach innen zum Einsetzen des Temperatursensors. [4] Smart Energy Control Platine Zur Montage des Gitters zwei Bohrungen Ø7mm, Abb.5 PS.14 ausführen, die Bohrung darf lediglich durch die Innenverkleidung des Kastens erfolgen und keinesfalls nach außen führen.
- Seite 14 Abb.5 Temperatursensor Abb.1 S.4 [6] von außen ins Innere des Kastens setzen wickeln 50-70cm überschüssigen Kabels auf und verstauen sie diese in der Vertiefung hinter der Abdeckung.Zum Schluss den Sensor in das Röhrchen der Sensorhalterung setzen und dieses in die entsprechende Vertiefung hinter dem Gitter einfügen.
-
Seite 15: Einführung In Die Einstellung Des Dip-Schalters
6) Einführung in die Einstellung des Dip- Schalters: Nachstehend zeigen wir die Konfiguration der Dip-Schalter an der ISOTHERM Smart Energy Control Steuerung für die Einstellung des Systems. Die Dip-Schalter sind in zwei Serien gegliedert: Dip-Schalter ■ ■ ■ ■ [VLS ] [R/F] [T/ΔT] ■... - Seite 16 [R/F] wählt die Systemart zwischen Kühlschrank und Gefrierschrank aus [VLS] wählt die Spannung bei der das great in den cool storage Modus schaltet. Die Smart Energy Control Steuerung wird anhand von 4 Kriterien mit 2 Gruppen Dip-Schaltern eingestellt Abb.2 S.5 [4]: OFFSET: In den meisten Fällen muss der Temperatursensor im unteren Bereich des Kastens angebracht werden und misst...
- Seite 17 Kühlschrank / Gefrierschrank [R/F]: Mit diesem Dip-Schalter wird eingestellt, ob die Steuerung ein Kühl- oder ein Gefriersystem betrifft. [VLS]: Dieser Dip Schalter bestimmt die Spannung bei der das System in den Cool Storage Modus schaltet wenn das Potentiometer auf Automatikmodus steht. Stellen Sie sicher das ihre Batterie diese Spannung erreicht wenn Sie geladen wird (in dem Sie Motoren oder das Ladegerät laufen lassen.) S.
-
Seite 18: Einstellung Der Funktionen
7) Einstellung der Funktionen: Entfernen Sie die Abdeckung bevor sie die Dip Schalter einstellen. Einstellung des Batterieschutzes nach folgender Konfiguration: [VLS] Ausw. Batterieschutz (V) Abschaltfunktion bei Spannungswerten unter: 12Vdc - off 24Vdc - off Batt. V<9,6 V<21,3 ■ V<10,8 V<23,6 ■... - Seite 19 Systemart zwischen Kühlschrank und Gefriertruhe auswählen. [VLS] Sel. Spannung bei der Cold storage aktiv wird: Volt System bei System bei Lageru 12 V (DC) 24 V (DC) ■ 13,2 V 25,2 V (DC) (DC) 12,7 V 24,7 V (DC) (DC) ■...
- Seite 20 Wurde zuvor ein Kühlschranksystem ausgewählt, nun Standardkonfiguration Kühlschrank auswählen: Standardkonfiguration Kühlschrank Dip-Schalter ■ ■ ■ ■ [VLS] [R/F] [T/ΔT] ■ ■ ■ ■ [BAT] [Offset] S. 20/45...
- Seite 21 Wurde zuvor ein Gefriersystem ausgewählt, nach vorhandenem System nun eine der 4 Standardkonfigurationen Gefrierschrank auswählen: Standardkonfiguration Gefrierschrank Dip-Schalter Max. Kältetemperatur Gefrierschrank -22°C ■ ■ ■ ■ [VLS] [R/F] [T/ΔT] ■ ■ ■ ■ [BAT] [Offset] S. 21/45...
- Seite 22 Standardkonfiguration Gefrierschrank Dip-Schalter Max. Kältetemperatur Gefrierschrank zwischen -22°C und -18°C ■ ■ ■ ■ [VLS] [R/F] [T/ΔT] ■ ■ ■ ■ [BAT] [Offset] S. 22/45...
- Seite 23 Standardkonfiguration Gefrierschrank Dip-Schalter Max. Kältetemperatur Gefrierschrank Zwischen -18°C und -16°C ■ ■ ■ ■ [VLS] [R/F] [T/ΔT] ■ ■ ■ ■ [BAT] [Offset] S. 23/45...
- Seite 24 Standardkonfiguration Gefrierschrank Dip-Schalter Max. Kältetemperatur Gefrierschrank zwischen -16°C und -12°C ■ ■ ■ ■ [VLS] [R/F] [T/ΔT] ■ ■ ■ ■ [BAT] [Offset] Standardkonfiguration Gefrierschrank Dip-Schalter Max. Wärmetemperatur Gefrierschrank über -12°C Nicht empfohlen Nachstehend eine Tabelle, in der die Merkmale der Standardkonfigurationen für Kühlschrank/Gefrierschrank bei Automatikbetrieb zusammengefasst werden: S.
- Seite 25 Tab. [1]: Eingestellter Energiespar Modus Energie samel Automatikbetrieb Modus T °F(°C) V(DC)<=13,2(12,7) T °F(°C) oder V(DC)>13,2(12,7) Automatikbetrieb V(DC)<=25,2(24,7) oder Standardkonfigurationen V(DC)>25,2(24,7) Kühlschrank =Δt= +5 ∞ Gefrierschrank T<-22°C =Δt= +5 ∞ Gefrierschrank -22<T<-18°C =Δt= -14 ∞ Gefrierschrank -18<T<-16°C =Δt= -10 ∞ Gefrierschrank -16<T<-12°C =Δt= -8 Geschw.
-
Seite 26: Installation Der Sec Steuerung
8) Installation der SEC Steuerung: Nach der Konfiguration der Smart Energy Control Steuerung je nach Kühlsystem und individuellen Anforderungen folgendermaßen fortfahren: · Die Smart Energy Control Steuerung, Abb.6 S.25 [2] auf die Secop/Danfoss Steuerung, Abb.6 S.25 [1] setzen und darauf achten, dass alle Pin korrekt ausgerichtet und eingefügt sind. -
Seite 27: Einschalten Und Prüfungen
9)Einschalten und Prüfungen: · Sicherstellen, dass das System ausgeschaltet ist, dazu Drehgriff Potentiometers gegen Uhrzeigersinn bis zum Anschlag drehen, bis ein Klicken die 0-Stellung anzeigt und das System somit ausgeschaltet ist. · Das Hauptkabel 12/24 Vdc an der SEC Steuerung, Abb.2 S.5 [2], anschließen, dabei auf die korrekte Polung achten. - Seite 28 Zugang zum System erhalten Sie durch Drehen des Drehgriffes im Uhrzeigersein, stellen Sie den Drehgriff auf der Skala von 1 Der Kompressor und das Kühlgebläse des Verflüssigers müssten nach wenigen Augenblicken anlaufen (achten Sie auf den Drehsinn der Gebläseschaufeln). Wird das Potentiometer bis auf Stufe 6 gestellt, läuft das System im manuellen Modus, (über 6 kann sich der Automatikbetrieb einschalten).
- Seite 29 T=33,8(1) V>25,2(24,7) T=∞ HINWEIS. Die in der Tabelle genannten Daten können zwischen durchschnittlich schwanken, Temperaturmessung erfolgt normalerweise Installationshöhe Temperatursensorgitters oder, besonderen Fällen, an einem vom Benutzer bestimmten Punkt. S. 29/45...
- Seite 30 Einschalten (Automatikmodus): Drehgriff Uhrzeigersinn bis zum Anschlag auf Symbol stellen, in dieser Position schaltet das System auf Automatikbetrieb und man kann die korrekte Funktionsweise überprüfen. Dazu folgendermaßen vorgehen: Kühlsystem: Ausgehend von der Standardkonfiguration für Kühlbetrieb, Gerät einschalten und Drehgriff auf Höchststellung auf Position drehen.
- Seite 31 Standardkonfiguration ■ ■ ■ ■ [VLS] [R/F] [T/ΔT] ■ ■ ■ ■ [BAT] [Offset] Änderung der Konfiguration zur Erhöhung der Durchschnittstemperatur um 1,5°C [VLS] [R/F] [T/ΔT] ■ ■ ■ [BAT] [Offset] S. 31/45...
- Seite 32 Liegt die gemessene Durchschnittstemperatur um mehr als 2°C darüber, muss die OFFSET Konfiguration wie bereits erwähnt verändert werden, und zwar um eine Stufe senken, so dass Durchschnittstemperatur ausgehend Standardkonfiguration um 1,5°C verringert wird. Die Prüfung wiederholen, sobald sich der Kühlschrank stabilisiert hat. Standardkonfiguration ■...
- Seite 33 Änderung der Konfiguration zur Senkung der Durchschnittstemperatur um 1,5°C [VLS] [R/F] [T/ΔT] ■ ■ ■ [BAT] [Offset] S. 33/45...
- Seite 34 Beträgt die Spannung V<13,2(12,7) oder V<25,2(24,7) DC muss sichergestellt werden, dass die Durchschnittstemperatur mit dem gewählten Wert Δt übereinstimmt, d.h. in der Standardkonfiguration Kühlbetrieb Δt=5°C (zur Veränderung von Wert Δt siehe Tab.4.1 S.35) Gefriersystem: Zur Prüfung der korrekten Funktionsweise des im Tiefkühlmodus muss die Spannungsversorgung des Kühlschranks V<13,2(12,7) oder V<25,2(24,7) DC im Energiesparmodus...
- Seite 35 Standardkonfiguration Gefrierschrank Dip - Schalter Max. Temperatur im Gefrierschrank zwischen -22°C und - 18°C ■ ■ ■ ■ [VLS] [R/F] [T/ΔT] ■ ■ ■ ■ [BAT] [Offset] Änderung der Konfiguration zur Senkung der Durchschnittstemperatur um 1,5°C [VLS] [R/F] [T/ΔT] ■ ■...
- Seite 36 Liegt die gemessene Temperatur um mehr als 2°C über Temperatur Δt der gewählten Konfiguration (siehe TAB.[1] S.24) und das System läuft ununterbrochen, so ist die gewählte Konfiguration für das vorhandene Kühlsystem nicht geeignet und hat eine nicht ausreichende Kühlkraft. In diesem Fall eine niedrigere Konfiguration wählen und den Test wiederholen, z.B.: Standardkonfiguration Gefrierschrank Dip - Schalter...
- Seite 37 Standardkonfiguration Gefrierschrank Dip – Schalter, max. Temperatur im Gefrierschrank zwischen -18°C und -16°C ■ ■ [VLS] [R/F] [T/ΔT] [BAT] [Offset] S. 37/45...
- Seite 38 Liegt die gemessene Temperatur um mehr als 2°C unter Temperatur Δt der gewählten Konfiguration (siehe TAB.[1] S.24) , sollte die Offset Konfiguration geändert und auf die nächste Stufe eingestellt werden, dann den Test wiederholen, z.B.: Standardkonfiguration Gefrierschrank Dip-Schalter -18°C<T<-16°C ■ ■...
- Seite 39 Standardkonfiguration Gefrierschrank Dip-Schalter -18°C<T<-16°C [VLS] [R/F] [T/ΔT] ■ ■ ■ [BAT] [Offset] Δt Mögliche Konfigurationen Temperatur Automatik- bzw. Energiesparmodus: Durch Änderung der Konfiguration kann man die Temperatur im Kühlraum ändern, siehe nachstehende Abbildung: S. 39/45...
- Seite 40 Tab. [4] Tab. [4.1]: T/ΔT (°C) Kühlbetrieb [T/ΔT] ΔT Temperatur T(°C) Temperatur bei Anfang der im Automatik- Modulation im und im E.S.- E.S.-Modus ■ ■ Modus ■ ■ Tab. [4.2]: ■ T/ΔT (°C) Gefrierbetrieb ■ ΔT Temperatur T(°C) Temperatur bei Anfang der im Automatik- Modulation im und im E.S.-...
- Seite 41 Mögliche Kalibrierung oder Ausgleich Innentemperatur des Kühlraums: [Offset] Tab. [5]: Ausw. Offset (°C) -1,5 ■ ■ ■ ■ ■ ■ (I) Temperaturausgleich ■ [Offset]: Der Temperaturausgleichswert ■ ■ liegt zwischen dem von der Sonde gemessenen Wert und dem tatsächlichen Istwert, wobei die Temperatur normalerweise ■...
- Seite 42 ■ ■ ■ ■ ■ ■ ■ ■ ■ S. 42/45...
-
Seite 43: Technische Hinweise
10) Technische Hinweise: Spannungsbereich: 12Vdc System: von 9,6Vdc bis 17,0Vdc 24 Vdc System: von 19,0Vdc bis 31,5Vdc Betriebstemperatur: von -10°C bis 70°C Lagertemperatur: von -40°C bis 85°C Funktionsweise: Kühlbetrieb: Manuell von +10°C bis +1°C Automatik: mit V>13,2(12,7) VDC und V>25,2(24,7) VDC 33,8°F: 1°C, mit V<=13,2(12,7) VDC und V<=25,2(24,7) VDC: Temperatur = Δt Drehzahl des Motors:... - Seite 44 Produkt konform mit allen europäischen Normen ist, die seine Nutzung voraussehen. Dieses Dokument ist Eigentum von Indel Webasto Marine s.r.l. Die Vervielfältigung, auch von Teilen, ist ohne Genehmigung untersagt. Änderungen des Handbuchs sind auch ohne Vorankündigung möglich.
