Polytron HG 30/40127 DF Bedienungsanleitung
Verwandte Anleitungen für Polytron HG 30/40127 DF
Inhaltszusammenfassung für Polytron HG 30/40127 DF

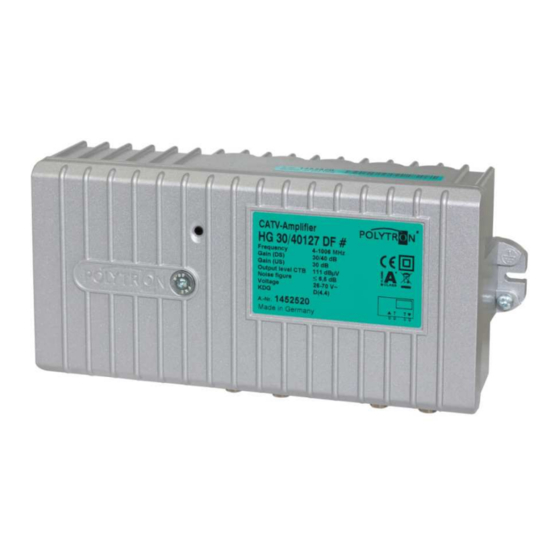

- Seite 1 BK-Hausanschlussverstärker CATV-Home Distribution Amplifier HG 30/40127 DF # Bedienungsanleitung/ Operating manual 0901723 V1...
- Seite 2 Produkthaftung seitens des Herstellers führen. creator grateful suggestions Für Verbesserungsvorschläge ist der Ersteller improvement. dankbar. Ersteller: Creator: Polytron-Vertrieb GmbH Polytron-Vertrieb GmbH Postfach 10 02 33 Postfach 10 02 33 75313 Bad Wildbad 75313 Bad Wildbad Germany Germany Unten stehende Hervorhebungen werden in...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Safety instructions Vor Inbetriebnahme des Gerätes bitte unbedingt Before taking the unit into operation please read folgende Sicherheitsbestimmungen lesen! the following safety precautions carefully! Wichtig: Das Öffnen des Gerätes sollte nur von Important: The unit should only be opened by Fachpersonal durchgeführt werden. - Seite 4 Beschreibung 1 Description Die neue Generation der Polytron The new generation of Polytron CATV- Hausanschlussverstärker - die HG- Home-Distribution-Amplifiers – the HG Serie ist besonders für den Einsatz in series is particularly designed for the Mehrfamilienhäusern ausgelegt. Der use in multiple family dwellings. The...
- Seite 5 DS = Down stream / Vorwärtsbereich US = Up stream / Rückkanalbereich Netzteil Entzerrer (US) Power supply Equalizer (US) Pegelsteller (DS) Pegelsteller (US) Attenuator (DS) Attenuator (US) Umschaltung Verstärkung Messbuchse Eingang -20 dB Switchable gain Test point output -20 dB Entzerrer (DS) Eingang Equalizer (DS)
- Seite 6 Inbetriebnahme Commissioning 1. Montage 1. Mounting Gerät an seinen Bestimmungsort Attach the unit to its destination mit den beiliegenden Schrauben with the enclosed screws. befestigen 2. Öffnen des Gehäuses 2. Open the case Schraube Mitte Loosen the screw in the centre of Gehäuseoberteils lösen the case top and remove the...
- Seite 7 4. Einstellungen 4. Settings Der HG 30/40127 DF.. wird über The HG 30/40127 DF.. is die entsprechende Positionierung adjusted by the positioning of the der Schalter eingestellt. corresponding switches. Bei der Umschaltung der To switch the amplification in the Verstärkung im Vorwärtsbereich DS range, booth switches must (DS), müssen beide Schalter auf...
-
Seite 8: Technische Daten / Technical Data
Technische Daten/ Technical data Type HG 30/40127 DF # Frequenzbereich / Frequency range DS 85 - 1006 MHz Verstärkung / Gain Schaltbar / switchable 30/40 dB Pegelsteller / Attenuator 0-16 dB Entzerrer / Equalizer 0-16 dB / Interstage 0 o. 6 dB Rauschmaß...
