Inhaltszusammenfassung für Arcus DPA 300

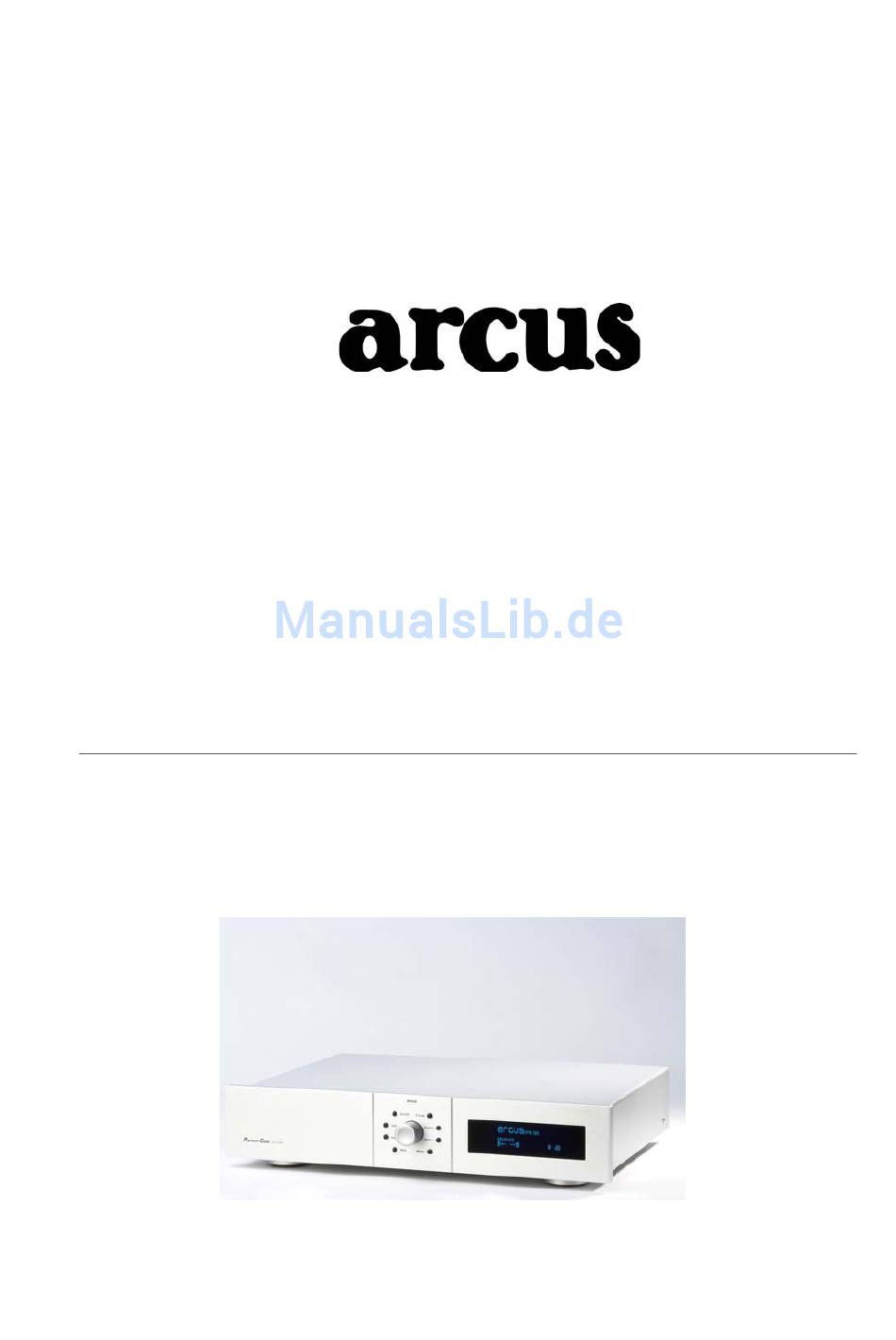

- Seite 1 ® B E D I E N U N G S A N L E I T U N G arcus Premium Class Digital Power Amplifier 300...
-
Seite 2: Inhaltsverzeichnis
Die Marke „arcus“ steht für technisch durchdachte und hoch innovative Produkte. arcus eröffnet neue Perspektiven, die Sie hautnah erleben müssen. Vielen Dank für den Kauf unseres DPA 300. Wir freuen uns über Ihr Vertrauen in unsere Produkte. Ihr arcus Team... -
Seite 3: Sicherheitshinweise
Kapitel Sicherheitshinweise Elektrische Geräte nicht in Kinderhände Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Batterien/Akkus können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb das Gerät und die Batterien für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werde. -
Seite 4: Einstellen Eines Sicheren Lautstärkepegels
Wichtige Hinweise zum Gehörschutz Vorsicht: Ihr Gehör liegt Ihnen und auch uns am Herzen. Deshalb seien Sie bitte vorsichtig beim Gebrauch dieses Gerätes. Das Gerät hat enorme Leistungsreserven und kann extreme Lautstärken darstellen. Sollte das Gerät von Kindern verwendet werden, achten Sie darauf, dass das Gerät nicht zu laut eingestellt wird. - Seite 5 Weitere Sicherheitsanweisungen Keine Gegenstände auf das Gerät fallen oder Flüssigkeit eindringen lassen. In diesem Falle den Netzstecker aus der Steckdose ziehen und das Gerät von einem Fachmann überprüfen lassen. Das Gerät waagerecht auf einer stabilen, ebenen Fläche aufstellen. Achten Sie darauf, dass die Kühlung des Gerätes nicht beeinträchtigt wird. Positionieren Sie das Gerät so, dass die Anschlüsse nicht berührt werden können.
-
Seite 6: Lieferumfang
Kapitel Lieferumfang Kontrollieren Sie beim Auspacken die Vollständigkeit des System auf: DPA 300 USER’S MANUAL Fernbedienung (Abb. ähnlich) Netzkabel Bedienungsanleitung und Batterien (3 x AAA) Hinweise zum Umweltschutz achgerechtes Recycling Batterien und Verpackungsmaterialien gehören nicht in den Hausmüll. Die Batterien müssen bei einer Sammelstelle für Altbatterien abgegeben werden. -
Seite 7: Die Bedienungselemente Auf Der Front
Kapitel Die Bedienungselemente auf der Front 1. Bedienfeld 2. Lautstärkeregler 3. Remote Window 4. Display... -
Seite 8: Die Bedienungselemente Auf Der Rückseite
Kapitel Die Bedienungselemente auf der Rückseite AUDIO INPUT PORTS 1-8 Hier können beliebige Hochpegelgeräte wie Tuner, CD-Player, Kassettendecks etc. angeschlossen werden. Plattenspieler können nicht angeschlossen werden, da sie noch eine zusätzliche Verstärkerstufe benötigen. Spezielle Phonovorverstärker für Plattenspieler können allerdings wieder an diesen Eingängen angeschlossen werden. AUDIO INPUT PORTS 9-10 Digital Eingang für digitale Wiedergabequellen wie z.B. - Seite 9 VERMEIDEN SIE eine Situation in der Sie das Netzkabel lang ziehen müssen, um die Steckdose zu erreichen. • Arrangieren Sie die Kabel des DPA 300 so, dass man nicht über sie stolpert oder auf sie tritt. • Stellen Sie keine Gegenstände oder Möbel auf das Kabel, um...
-
Seite 10: Fernbedienung
Kapitel Fernbedienung Lautstärkeregelung + Lautstärkeregelung - Lautstärkeregelung schnell + Lautstärkeregelung schnell - Display On/Off Mute O.K. Escape Mode Quellenanwahl direkt kö Split On / Off Quellenanwahl + Lautstärkeregelung + On / Off On / Off Lautstärkeregelung - Quellenanwahl -... -
Seite 11: Batterien In Die Fernbedienung Einlegen
Hindernis zwischen der Fernbedienung und dem Gerät befinden. Wenn der Fernbedienungssensor direkter Sonnenbestrahlung ausgesetzt ist, kann er u.U. seine Empfangsfunktion verlieren. In diesem Fall sollten Sie den DPA 300 an einen anderen Ort bringen. Wenn die Fernbedienung nicht funktioniert oder die Bedienreichweite immer kürzer wird, sollten Sie prüfen, ob die Fernbedienung noch Kontakt hat oder ob die Batterien ausgetauscht... -
Seite 12: Installation
Kapitel Installation Bei Arbeiten an der Verkabelung sollten Sie in jedem Fall den Verstärker sowie den Rest Ihrer Anlage ausschalten! Bitte achten Sie darauf, dass der Lautsprecher eine Mindestimpedanz von 4 Ohm nicht unterschreitet. Achten Sie auch darauf, dass an dieser Buchse kein Kurzschluss stattfindet, damit die Endstufe keinen Schaden nimmt. -
Seite 13: Beispiele Für Die Anschlussmöglichkeiten
Beispiele für die Anschlussmöglichkeiten Welche Geräte können angeschlossen werden? Der DPA 300 ist als ein reiner Hochpegelverstärker konzipiert. Es können alle Geräte der Audioelektronik angeschlossen werden, die eine lineare analoge Signalspannung zwischen 0.2Volt und 2Volt zu Verfügung stellen. Solche Geräte sind z.B.: Tuner, CD-Player mit integriertem DA-Wandler, Kassettendecks, Tonbandgeräte etc. - Seite 14 Den Eingang des Surrounddecoders verbinden Sie mit den Buchsen von SPLIT OUT. Die Ausgangsbuchsen für die Hauptkanäle links vorne und rechts vorne mit den Buchsen von SPLIT IN. Durch Drücken der Taste SPLIT sind nun die Hauptlautsprecher mit dem Surround- decoder über die Hauptendstufe verbunden.
- Seite 15 Der Verstärker ist nun für Surroundbetrieb eingestellt. Sobald Sie die Taste „Split“ drücken und die Splitfunktion wieder aufheben, schaltet sich auch das Lautstärkemodul wieder zu und Sie können wieder am DPA 300 die Wiedergabelautstärke der Hauptlautsprecher regeln. Schalten Sie den Verstärker auf Standbye, wird die Unity Gain Funktion aus...
-
Seite 16: Grundfunktionen
1) ausgeschaltet – der DPA 300 verbraucht keinen Strom 2) eingeschaltet – der DPA 300 ist betriebsbereit 3) Standby – der DPA 300 ist im Ruhezustand und hat einen geringen Strombedarf. So schalten Sie das Gerät ein, aus und in den Standby-Mode: Einschalten: kurz drücken. -
Seite 17: Bedienung
2. Bedienung Erste Schritte: Nachdem alle Geräte ordnungsgemäß mit dem Verstärker verbunden wurden, schalten Sie den Netzschalter auf der Rückseite des Gerätes auf ein, und drücken Sie den Einschaltknopf "On/Off" auf der Vorderseite des Gerätes. Ein leichtes Einschaltgeräusch ist zu vernehmen. Manuelle Auswahl der Eingangsquelle: Die Tasten Input - und Input + drücken, um die gewünschte Audioquelle auszuwählen. -
Seite 18: Display On/Off
Escape Verlassen des Menüs bzw. der Untermenüpunkte Display On/Off Ein und Ausschalten des Displays. Im ausgeschalteten Zustand schaltet das Display sich nach ca. 6 Sekunden automatisch aus. Menü Mit dieser Taste gelangt man in das Menü. Alternativ können Sie auch den Lautstärkeregler drücken. -
Seite 19: Menüstruktur
Menüstruktur HAUPTMENÜ BALANCE < - - - > 0 dB GRUNDLAUSTÄRKE - 70 dB BASS 0,0 dB HÖHEN 0,0 dB EINGANGSPEGEL 0,0 dB EINGANGSNAME NAME: RECORD RECORD OFF HELLIGKEIT 100 % SPRACHE DEUTSCH / ENGLISCH GRUNDEINSTELLUNG NEIN... - Seite 20 Durch drehen des Lautstärkereglers kann der gewünschte Menüpunkt ausgewählt werden. Der ausgewählte Menüpunkt wird dabei mit einem Pfeil markiert. Durch drücken des Lautstärkereglers oder durch drücken der Menü Taste gelangt man in das ausgewählte Menü. Balance Mit dem Lautstärkeregler kann die Kanalbalance eingestellt werden. Das Display zeigt dabei den Grad der Verschiebung an.
- Seite 21 Menüpunkt mit Escape verlassen. Record Der Vorverstärkerausgang des DPA 300 kann zu einem Record Ausgang umgestellt werden. Durch drehen des Lautstärkereglers kann die Record Funktion ein und ausgeschaltet werden. Dies ist notwendig wenn Sie ein Aufzeichnungsgerät (Tape Deck, Tonband, usw) anschliessen möchten.
-
Seite 22: Fehlerbeseitigung
Fehlerbeseitigung System zurückstellen In seltenen Fällen kann es vorkommen, dass der Verstärker oder das Display an der Gerätevorderseite nicht wie gewöhnlich funktionieren. Fehlerhafte Datenübertragungen/Informationen im Verstärker können der Grund dafür sein. Solche Störungen beheben Sie wie folgt: Ziehen Sie den Netzstecker, warten mindestens drei Minuten und stecken ihn wieder in die Steckdose. - Seite 23 Schalten Sie das Gerät aus und warten sie einige Minuten. Schalten Sie das Gerät wieder ein. Blinkt im Display weiterhin die Anzeige „DC-Offset“, so setzen Sie sich bitte mit einem autorisierten arcus Servicepartner in Verbindung. Problem: Gerät schaltet ein, jedoch das Display bleibt dunkel Ursache: Display-Helligkeit steht auf „Aus“.
-
Seite 24: Garantiebedingungen
Garantiebedingungen Die Firma arcus GmbH garantiert dem Käufer dieses Produktes, dass das Produkt unter normalen Betriebsbedingungen frei von Material- und Verarbeitungsfehlern ist. Bei Inanspruchnahme der Garantieleistung ist der Kunde verpflichtet, folgende Dokumente vorzulegen und folgende Angaben zu machen. 1. Den Original-Kaufbeleg versehen mit Kaufdatum, Name, Adresse, Seriennummer und Modelnummer des Produkts. -
Seite 25: Technische Daten
Kapitel Technische Daten Ausgangsleistung: 2 * 250 Watt RMS an 4 Ohm Bandbreite: 1Hz - 45kHz (+- 3dB) Klirrfaktor: < 0.02% Kanaltrennung: > 85 dB (1kHz) Rauschabstand: < 98 dBA Dynamik: >110dB Audio Eingänge analog: 8 x Cinch Audio Eingänge digital : 2 x Cinch Eingangsimpedanz: 47 kOhm... -
Seite 26: Wichtiger Hinweis
Stellung nehmen. arcus Verstärker sind NICHT entwickelt um nur mit speziellen Lautsprechern oder CD- Spielern zu funktionieren resp. zu klingen. arcus Verstärker sind entwickelt um das Musiksignal natürlich zu verstärken. Solange Ihre Lautsprecher bzw. Abspielgeräte ebenfalls dieser Maßgabe folgen, werden Sie immer ein hervorragendes Klangerlebnis bekommen. -
Seite 27: Impressum
