Backup-Systeme

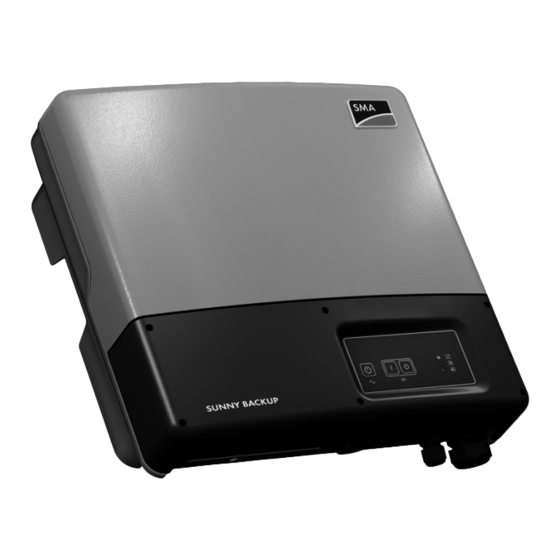

SUNNY BACKUP SYSTEM S
Technische Beschreibung
SBU2200-TDE083320 | IMDE-SBU2200 | Version 2.0
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SMA Solar Technology AG SUNNY BACKUP SYSTEM S

  • Seite 1 Backup-Systeme SUNNY BACKUP SYSTEM S Technische Beschreibung SBU2200-TDE083320 | IMDE-SBU2200 | Version 2.0...

  • Seite 2: Übersicht Über Die Menüstruktur

    Übersicht über die Menüstruktur Home Screen 110# Meter Inverter 112# Meter Device 100# METERS 120# Meter Battery 132# State Grid 130# Meter Backup 134# Meter Device 150# Meter Compact 210# Set Inverter 221# Bat Property 222# Bat Chargemode 220# Set Battery 223# Bat Protection 224# Bat Silentmode...

  • Seite 3: Inhaltsverzeichnis

    Schreibweisen........10 Das Sunny Backup System S..... . . 11 Eigenschaften .
  • Seite 4 Inhaltsverzeichnis SMA Solar Technology AG 5.1.5 Sunny Backup 2200 mit Wandhalterung montieren ....29 Automatic Switch Box S ......33 5.2.1...
  • Seite 5 SMA Solar Technology AG Inhaltsverzeichnis Kommunikation ........61 7.5.1...
  • Seite 6 Inhaltsverzeichnis SMA Solar Technology AG Sunny Backup 2200 bedienen ..... 97 12.1 Menübereich........97 12.1.1...
  • Seite 7 SMA Solar Technology AG Inhaltsverzeichnis 15.5 Netzwiederkehr ........122 15.6...
  • Seite 8 Inhaltsverzeichnis SMA Solar Technology AG Parameterlisten ....... . 139 20.1 Angezeigewerte .

  • Seite 9: Hinweise Zu Dieser Anleitung

    Geräte ist verboten. • Der Sunny Backup 2200 ist für einen Einsatz in Höhen bis zu 2600 m über NN ausgelegt. Vor dem Einsatz in Höhen über 2600 m setzen Sie sich mit der SMA Solar Technology AG in Verbindung.

  • Seite 10: Verwendete Symbole

    Hinweise zu dieser Anleitung SMA Solar Technology AG 1.3 Verwendete Symbole In diesem Dokument werden folgende Arten von Sicherheitshinweisen verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann!

  • Seite 11: Das Sunny Backup System S

    2 Das Sunny Backup System S 2.1 Eigenschaften Das Sunny Backup System S besteht aus einem Sunny Backup 2200 in Kombination mit einer Automatic Switch Box S (AS-Box-S.1), einem externen Display Sunny Remote Control 1 (SRC-1) sowie einer externen DC-Sicherung BatFuse-A.01. Dieses System ist speziell für Backup-Anwendungen entwickelt und ermöglicht, unter Einhaltung aller normativen Anforderungen, den Weiterbetrieb einer...
  • Seite 12 Feinmechanik überprüft und zertifiziert. Hinweis Das Sunny Backup System S ist nur für den Einsatz in TN-Systemen vorgesehen! Trotz der komplexen Funktionen des Sunny Backup-Systems lässt sich das System leicht installieren und konfigurieren. Alle für die Installation wichtigen Sondermaterialien liegen dem Lieferumfang bei.

  • Seite 13: Systemkonstellation

    SMA Solar Technology AG Das Sunny Backup System S 2.2 Systemkonstellation er Sunny Backup 2200 lässt sich in einphasige Systemkonstellationen einbinden. Die folgende Grafik zeigt die Verschaltung der einzelnen Komponenten im Backup System. PV-Anlage Öffentliches Netz Einspeise- zähler AS-Box-S.1 Potenzial- ausgleichs-...

  • Seite 14: Sicherheitshinweise

    Sicherheitshinweise SMA Solar Technology AG 3 Sicherheitshinweise Beachten Sie alle Betriebs- und Sicherheitshinweise in dieser Anleitung. Nichtbeachtung kann Schäden am Gerät oder im System verursachen und eine Gefahr für Personen darstellen. Bewahren Sie das Handbuch leicht zugänglich auf. GEFAHR! Lebensgefahr durch Stromschlag beim Öffnen der Geräte.

  • Seite 15: Auspacken

    SMA Solar Technology AG Auspacken 4 Auspacken Bevor Sie den Sunny Backup 2200 und die Automatic Switch Box S montieren, prüfen Sie, ob alle Teile in der Lieferung enthalten sind. • Untersuchen Sie den Lieferkarton und den Sunny Backup 2200 sowie die Automatic Switch Box S genau auf Schäden.

  • Seite 16: Lieferumfang

    Auspacken SMA Solar Technology AG 4.1 Lieferumfang 4.1.1 Sunny Backup 2200 Zum Lieferumfang gehören folgende Positionen: 2x E 2x D Sunny Backup 2200 mit Deckel Wandhalterung Batterietemperatursensor Printklemmen 3-polig (für Anschluss Relais 1 & 2) Printklemmen 4-polig (z. B. für Anschluss Batterietemperatursensor)

  • Seite 17: Automatic Switch Box S

    SMA Solar Technology AG Auspacken 4.1.2 Automatic Switch Box S Zum Lieferumfang gehören folgende Positionen: Automatic Switch Box S (AS-Box-S.1) Steckschlüssel für Gehäusedeckel Set für Mauermontage • 4 x Dübel (6 mm) • 4 x Schrauben • 4 x Gummi-Unterlegscheiben CAT5e-FTP-Patchkabel (1 x rot, 1 x schwarz, jeweils mit 2 x RJ45-Steckern)

  • Seite 18: Sunny Remote Control 1

    Auspacken SMA Solar Technology AG 4.1.3 Sunny Remote Control 1 Zum Lieferumfang gehören folgende Positionen: Sunny Remote Control 1 (SRC-1) Befestigungsschrauben und Dübel CAT5e-FTP-Patchkabel (2 x RJ45-Stecker, 5 m) MMC/SD-Karte SBU2200-TDE083320 Technische Beschreibung...

  • Seite 19: Batfuse-A.01

    SMA Solar Technology AG Auspacken 4.1.4 BatFuse-A.01 Zum Lieferumfang gehören folgende Positionen: DC-Sicherung BatFuse-A.01 Wandbefestigungslasche Doppelmembranstutzen Sicherungseinsatz 125 A NH-00 Technische Beschreibung SBU2200-TDE083320...

  • Seite 20: Benötigte Werkzeuge Und Hilfsmittel

    Auspacken SMA Solar Technology AG 4.2 Benötigte Werkzeuge und Hilfsmittel Für die Montage und Installation des Sunny Backup System S benötigen Sie folgendes Werkzeug und Material: Werkzeuge (nicht im Lieferumfang enthalten) Abisolierzange Aderendhülsen Bohrmaschine Bohrer (z. B. Stein), Ø 6 mm bis 10 mm Drehmomentschlüssel (4 Nm bis 10 Nm), Steckschlüssel 13 mm...

  • Seite 21: Typenschild/Firmwareversion

    SMA Solar Technology AG Auspacken 4.3 Typenschild/Firmwareversion 4.3.1 Sunny Backup 2200 Sie können den Sunny Backup 2200 über Typenschild und Firmwareversion identifizieren. • Das Typenschild finden Sie außen auf der rechten Gehäuseseite. • Die Firmwareversion Ihres Gerätes können Sie mit dem Parameter „312.02 FwVer“ im Display ablesen (siehe Kapitel 20.3 „Diagnose“...

  • Seite 22: Automatic Switch Box S

    Auspacken SMA Solar Technology AG 4.3.2 Automatic Switch Box S Sie können die Automatic Switch Box S über das Typenschild identifizieren. Das Typenschild finden Sie außen auf der rechten Gehäuseseite. SBU2200-TDE083320 Technische Beschreibung...

  • Seite 23: Sunny Remote Control 1

    SMA Solar Technology AG Auspacken 4.3.3 Sunny Remote Control 1 Sie können das Display über das Typenschild identifizieren. Sie finden das Typenschild auf der Rückseite des Sunny Remote Control 1. Technische Beschreibung SBU2200-TDE083320...

  • Seite 24: Batfuse-A.01

    Auspacken SMA Solar Technology AG 4.3.4 BatFuse-A.01 Sie können die DC-Sicherung über das Typenschild identifizieren. Das Typenschild finden Sie innen rechts im Gehäuse. SBU2200-TDE083320 Technische Beschreibung...

  • Seite 25: Montage

    SMA Solar Technology AG Montage 5 Montage Beachten Sie die im Folgenden aufgeführten Voraussetzungen für die Montage, bevor Sie den Sunny Backup 2200 und die Automatic Switch Box S montieren, installieren und in Betrieb nehmen. Hinweis Bei der Wahl des Montageortes müssen Sie die gültigen Bauordnungen (z. B. Muster- Leitungsanlagen-Richtlinie MLAR) berücksichtigen.

  • Seite 26: Wandhalterung

    Montage SMA Solar Technology AG Wandhalterung: 315,9 mm 260 mm 170 mm 5.1.2 Montageort wählen GEFAHR! Lebensgefahr durch Feuer oder Explosion. Die Temperatur des Gehäuses kann während des Betriebs Werte von über 60 °C erreichen. Installieren Sie das Gerät nicht • auf brennbaren Baustoffen •...

  • Seite 27: Mindestabstände Beachten

    SMA Solar Technology AG Montage • Montageort und Montageart müssen sich für Gewicht (ca. 18 kg) und Abmessungen eignen. • Festen Untergrund für Montage wählen. • Montageort muss jederzeit zugänglich sein (nicht an unzugänglichen Orten montieren). • Eine Umgebungstemperatur von –25 °C bis +60 °C garantiert den optimalen Betrieb.

  • Seite 28: Montageposition

    Montage SMA Solar Technology AG 5.1.4 Montageposition ACHTUNG! Kurzschluss durch Kondensation. Im liegenden Betrieb kann sich Kondenswasser bilden. • Betreiben Sie das Gerät nur senkrecht an einer Wand hängend. • Gerät senkrecht an einer Wand bzw. höchstens 15° nach hinten geneigt montieren! •...

  • Seite 29: Sunny Backup 2200 Mit Wandhalterung Montieren

    SMA Solar Technology AG Montage 5.1.5 Sunny Backup 2200 mit Wandhalterung montieren 1. Wandhalterung als Bohrschablone verwenden. Anzahl der verwendeten Bohrlöcher • Bei Wandmontage mindestens zwei der waagerechten Löcher und das unterste in der Mitte verwenden. • Bei Montage an einem Pfosten mindestens drei der Löcher in der Mitte verwenden (in jedem Fall das oberste).

  • Seite 30: Sunny Backup 2200 Transportieren

    Montage SMA Solar Technology AG Sunny Backup 2200 transportieren Verwenden Sie beim Transport und der Montage des Sunny Backup 2200 die ergonomischen Griffe an den Seiten des Gehäuses. 3. Gerät mit seiner Befestigungslasche etwas nach links versetzt in die Wandhalterung einhängen.
  • Seite 31 SMA Solar Technology AG Montage 5. Gehäuse gegen Ausheben sichern. Sunny Backup 2200 auf der Wandhalterung nach rechts schieben, bis der Sunny Backup 2200 mit dem Sicherungsbolzen in der Rückwand einrastet. 6. Korrekten Sitz prüfen. Technische Beschreibung SBU2200-TDE083320...
  • Seite 32 Montage SMA Solar Technology AG Optionaler Diebstahlschutz Schützen Sie das Gerät vor Diebstahl. Sichern Sie den Sunny Backup 2200 mit Hilfe eines Schlosses an der Wandhalterung. Das Schloss muss folgende Anforderungen erfüllen: • Größe: A: 6 mm – 10 mm Durchmesser B: 21mm –...

  • Seite 33: Automatic Switch Box S

    SMA Solar Technology AG Montage 5.2 Automatic Switch Box S 5.2.1 Abmessungen 120 mm 300 mm 200 mm Gehäuserückseite 260 mm 160 mm Technische Beschreibung SBU2200-TDE083320...

  • Seite 34: Montageort Wählen

    Montage SMA Solar Technology AG 5.2.2 Montageort wählen GEFAHR! Lebensgefahr durch Feuer oder Explosion. Installieren Sie das Gerät nicht • auf brennbaren Baustoffen • in Bereichen, in denen sich leicht entflammbare Stoffe befinden • in explosionsgefährdeten Bereichen • Montageort und Montageart müssen sich für Gewicht (ca. 4,5 kg) und Abmessungen eignen.

  • Seite 35: Sunny Remote Control 1

    • Sunny Remote Control 1 vor Staub, Nässe, aggressiven Stoffen und Dämpfen schützen. • Montageort muss bequem zugänglich sein. Über das Display steuern Sie den Sunny Backup 2200 und damit das Sunny Backup System S. • Eine Umgebungstemperatur von 0 °C bis 50 °C garantiert den optimalen Betrieb.

  • Seite 36: Wandbefestigung

    Montage SMA Solar Technology AG 5.3.3 Wandbefestigung Sunny Remote Control 1 in der Nähe des Sunny Backup 2200 an der Wand montieren. Gehen Sie wie folgt vor: 1. Ausreichend Platz für die Installation von Kommunikationskabel und MMC/SD- Karte einplanen. 2. Mit der Bohrschablone die Position der zwei Bohrlöcher bestimmen.

  • Seite 37: Batfuse-A.01

    SMA Solar Technology AG Montage 5.4 BatFuse-A.01 5.4.1 Abmessungen 111 mm 180 mm 254 mm 5.4.2 Mindestabstände beachten Beachten Sie bei dem Gerät folgende Freiräume bei der Montage: Technische Beschreibung SBU2200-TDE083320...

  • Seite 38: Wandbefestigung

    Montage SMA Solar Technology AG 5.4.3 Wandbefestigung GEFAHR! Lebensgefahr durch Feuer oder Explosion. Installieren Sie das Gerät nicht • auf brennbaren Baustoffen • in Bereichen, in denen sich leicht entflammbare Stoffe befinden • in explosionsgefährdeten Bereichen Montieren Sie die BatFuse-A.01an der Wand. Gehen Sie wie folgt vor: 1.
  • Seite 39 SMA Solar Technology AG Montage 165 mm 190 mm 4. Bohrlöcher an der Wand markieren. 5. Löcher bohren. 6. Schrauben durch die Wandbefestigungslaschen führen. 7. Gehäuse an der Wand befestigen. Die Montage der DC-Sicherung ist abgeschlossen. Technische Beschreibung SBU2200-TDE083320...

  • Seite 40: Aufstellung Batterien

    Montage SMA Solar Technology AG 5.5 Aufstellung Batterien Hinweis Beachten Sie die Montageanleitung des Batterieherstellers, die der Batterielieferung beigelegt ist, sowie die geltenden Normen und Richtlinien für die Installation von Batterien (EN 50272-2). GEFAHR! Lebensgefahr durch Feuer und Brand. • Rauchen verboten! Keine offenen Flammen, Glut oder Funken in die Nähe der Batterie bringen!

  • Seite 41: Luftvolumenstrom Für Die Raumbelüftung [M³/H]

    SMA Solar Technology AG Montage Der notwendige Luftvolumenstrom zur Lüftung des Raums mit den Batterien berechnet sich nach EN 50272-2 unter folgenden Annahmen: • Nennspannung der Batterie = 24 V • Batterietyp: verschlossene Bleibatterie (VRLA) • max. Ladespannung = 2,4 V/Zelle...
  • Seite 42 Montage SMA Solar Technology AG FLA-Batterie Für geschlossene Bleibatterien gelten bei gleichen Ladespannungen höhere Lüftungsanforderungen. Die Anforderungen liegen um den Faktor 5 höher als die hier angegebenen. Da geschlossene Bleibatterien in der Regel mit noch höheren Ladespannungen geladen werden, erhöhen sich die Lüftungsanforderungen noch weiter.

  • Seite 43: Öffnen Und Verschließen

    SMA Solar Technology AG Öffnen und Verschließen 6 Öffnen und Verschließen Entfernen Sie den Gehäusedeckel des Sunny Backup 2200 bzw. öffnen Sie die Tür der Automatic Switch Box S nur bei der Montage des Geräts oder bei anfallenden Wartungs- bzw. Reparaturarbeiten.

  • Seite 44: Sunny Backup 2200 Verschließen

    Öffnen und Verschließen SMA Solar Technology AG Hinweis Bei den Deckelschrauben handelt es sich um unverlierbare Schrauben, die zwar gelöst, aber nicht entfernt werden können. Sunny Backup 2200 verschließen 1. Prüfen, ob alle Leitungen sicher verlegt und alle Werkzeuge aus dem Gehäuse des Sunny Backup 2200 entfernt worden sind (siehe dazu Kapitel 7 „Elektrischer Anschluss Sunny...

  • Seite 45: Batfuse-A.01

    SMA Solar Technology AG Öffnen und Verschließen 6.3 BatFuse-A.01 Das Gehäuse der BatFuse-A.01 ist mit einem abnehmbaren Deckel verschlossen. Entfernen Sie den Gehäusedeckel nur bei der Montage des Geräts, zum Trennen des Sunny Backup 2200 von der Batterie oder bei anfallenden Wartungs- bzw. Reparaturarbeiten.

  • Seite 46: Elektrischer Anschluss Sunny Backup 2200

    Elektrischer Anschluss Sunny Backup 2200 SMA Solar Technology AG 7 Elektrischer Anschluss Sunny Backup 2200 GEFAHR! Lebensgefahr durch Stromschlag wegen Fehlbeschaltung der Anschlüsse • Nur eine ausgebildete Elektrofachkraft darf die elektrischen Anschlüsse der Geräte installieren. • Installieren Sie Leitungsschutzschalter mit Charakteristik: B, 25 A oder eine Schmelzsicherung mit 25 A Nennstrom netzseitig vor dem Sunny Backup System (siehe Abbildung S.

  • Seite 47: Auf Einen Blick

    SMA Solar Technology AG Elektrischer Anschluss Sunny Backup 2200 7.1 Auf einen Blick Die folgende Abbildung gibt Ihnen einen Überblick über alle Anschlüsse des Sunny Backup 2200: Kommunikation Sunny Remote Control 1 DC-Anschluss zusätzliche AC-Anschlüsse Anschlüsse Technische Beschreibung SBU2200-TDE083320...

  • Seite 48: Kabeldurchführungen Am Gehäuse

    Elektrischer Anschluss Sunny Backup 2200 SMA Solar Technology AG Kabeldurchführungen am Gehäuse Alle Leitungen werden durch die Durchführungen an der Unterseite des Gerätes geführt und im Sunny Backup 2200 mit den entsprechenden Anschlüssen verbunden. Kabelver- schraubung mit metrischem Gewinde Einführung DC-Leitung Kabeldurchführungsdichtung...
  • Seite 49 SMA Solar Technology AG Elektrischer Anschluss Sunny Backup 2200 Die detaillierte Installationsbeschreibung der Anschlüsse finden Sie unter: • DC-Anschluss (Kapitel 7.2  „DC-Anschluss” (Seite 50)) • AC-Anschluss (Kapitel 7.3  „AC-Anschluss” (Seite 55)) • Erdung (Kapitel 7.3.1  „Erdung” (Seite 56)) • Sunny Remote Control 1 (Kapitel 7.4  „Sunny Remote Control 1” (Seite 60)) •...

  • Seite 50: Dc-Anschluss

    Sunny Backup 2200 herzustellen. Querschnitt einer Schutzleitung berechnen Die SMA Solar Technology AG kann keine allgemein gültigen Aussagen über den erforderlichen Querschnitt der Erdungsleitung für die externe Erdung der Batterie treffen. Die Dimensionierung der Leitung hängt von der Art und Größe der angeschlossenen Batterie, der externen Sicherung (DC- seitig) und dem Material des Schutzleiters ab.

  • Seite 51: Batfuse-A.01 (Dc-Sicherung)

    SMA Solar Technology AG Elektrischer Anschluss Sunny Backup 2200 7.2.2 BatFuse-A.01 (DC-Sicherung) Die DC-Sicherung BatFuse-A.01wird zwischen dem Sunny Backup 2200 und der Batterie installiert. An die BatFuse-A.01 können Sie bis zu zwei Batterien anschließen. Die beiden Batteriesätze dürfen höchstens eine Kapazität von 3000 Ah haben.
  • Seite 52 Elektrischer Anschluss Sunny Backup 2200 SMA Solar Technology AG 3. Äußere Membran der benötigten Doppelmembranstutzen mit Hilfe eines Messers entfernen. 4. DC-Leitungen (Querschnitt 35 mm²) ablängen und abisolieren. 5. DC-Leitungen durch die Doppelmembranstutzen in das Gehäuse führen. Schließen Sie den Sunny Backup 2200 an der Oberseite des Gehäuses (zwei...

  • Seite 53: Batterie Anschließen

    SMA Solar Technology AG Elektrischer Anschluss Sunny Backup 2200 7.2.3 Batterie anschließen Schließen Sie auf der Gleichstromseite (DC) eine passende Batterie an (siehe Kapitel 23 „Technische Daten“ (163). GEFAHR! Lebensgefahr durch Stromschlag bei angeschlossener Batterie. • Beenden Sie erst die gesamten Installationsarbeiten im Backup System, bevor Sie die NH-Sicherung in die Halterung der BatFuse-A.01 einsetzen.

  • Seite 54: Sunny Backup 2200 Anschließen

    (max. 95 mm²) für die Batteriezuleitung zur Verfügung. Installieren Sie den DC-Anschluss in nachstehender Reihenfolge: Hinweis Im Set des Sunny Backup System S sind fertig konfektionierte Batterieleitungen enthalten. Haben Sie das komplette Set erworben, können Sie mit der Installation unter Punkt 3 fortfahren.

  • Seite 55: Ac-Anschluss

    SMA Solar Technology AG Elektrischer Anschluss Sunny Backup 2200 7.3 AC-Anschluss Hinweis Die Verdrahtung der (Schutz-)Erdung der einzelnen Komponenten und des Sunny Backup 2200 in einem Inselnetz ist nur als TN-System auszuführen. Alle geltenden Normen und Richtlinien sind dabei zu berücksichtigen! Schließen Sie den Sunny Backup 2200 dreiadrig mit den AC1-Anschlussklemmen an die Automatic...

  • Seite 56: Erdung

    Verletzungsgefahr durch hohe Ableitströme gegen PE. Die N-Verbindung des Sunny Backup 2200 ist werksseitig NICHT mit PE verbunden. • Erden Sie das Sunny Backup System S vor Inbetriebnahmen außerhalb des Sunny Backup 2200 (siehe Kapitel 7.3.3  „AC2 (Load Meter)” (Seite 59)).

  • Seite 57: Zusätzliche Erdung Des Gehäuses

    SMA Solar Technology AG Elektrischer Anschluss Sunny Backup 2200 Zusätzliche Erdung des Gehäuses Wird der Sunny Backup 2200 in einem Land eingesetzt, das einen zweiten Schutzleiter vorschreibt (z. B. Schweiz), können Sie das Gehäuse über eine zusätzliche Anschlussklemme erden. Gehen Sie dabei wie folgt vor: 1.
  • Seite 58 Elektrischer Anschluss Sunny Backup 2200 SMA Solar Technology AG VORSICHT! Quetschgefahr durch Zuschnappen der Durchgangsklemmen. Die Klemmen schnappen beim Verschließen sehr schnell und kräftig zu. • Klemmen vorsichtig herunter klappen. • Klemmen nur mit dem Daumen herunter drücken, nicht die ganze Klemme umgreifen.

  • Seite 59: Ac2 (Load Meter)

    Schließen Sie den Sunny Backup 2200 über die Verteilung an das öffentliche Netz an. Verbinden Sie die AC2-Anschlussklemmen mit dem Verbrauchszähler. Installationshinweis • Keinen RCD-Schutzschalter (oder ähnliches Schaltglied) in die netzseitige Zuleitung des Sunny Backup System S installieren. • Netzseitigen PEN-Leiter vom Energieversorger (vor oder beim Auftrennen in N- und PE-Leiter) im Hauptverteiler erden. Leitungsschutz Statten Sie die Unterverteilung mit entsprechenden Leitungsschutzschaltern aus.

  • Seite 60: Sunny Remote Control 1

    Elektrischer Anschluss Sunny Backup 2200 SMA Solar Technology AG 7.4 Sunny Remote Control 1 Das Sunny Remote Control 1 wird an der Anschussklemme „Display“ im Sunny Backup 2200 angeschlossen. 1. Vormontierte Steckerdurchführung am Gehäuseboden lösen. 2. Durchführungseinsatz komplett aus der Montageöffnung nehmen.

  • Seite 61: Kommunikation

    SMA Solar Technology AG Elektrischer Anschluss Sunny Backup 2200 6. Den zweiten RJ45-Stecker der Leitung (außerhalb des Sunny Backup 2200) mit der Anschlussbuchse des Displays Sunny Remote Control 1 verbinden. 7.5 Kommunikation 7.5.1 SBU 2200 und Automatic Switch Box S Hinweis zur Installation 1.

  • Seite 62: Sbu 2200 Und Externes Kommunikationsgerät

    Elektrischer Anschluss Sunny Backup 2200 SMA Solar Technology AG 3. Den RJ45-Stecker der schwarzen Kommunikationsleitung in die Anschlussbuchse „SyncIn“ am Sunny Backup 2200 stecken. Der Stecker rastet hörbar ein. 4. Den RJ45-Stecker der roten Kommunikationsleitung in die Anschlussbuchse „Backup“ am Sunny Backup 2200 stecken.
  • Seite 63 SMA Solar Technology AG Elektrischer Anschluss Sunny Backup 2200 Gehen Sie bei der Installation der Kommunikations-Schnittstelle wie folgt vor: 1. Kommunikationsleitung der Schnittstelle in die letzte freie Ausrundung des inneren Gummieinsatzes legen. Planen Sie jeweils eine ausreichende Leitungslänge von der Gehäusedurchführung bis zur gewünschten Anschlussbuchse „ComOut“...

  • Seite 64: Zusätzliche Anschlüsse

    Elektrischer Anschluss Sunny Backup 2200 SMA Solar Technology AG Einstellung der Batterien Sind Sunny Boys mit an den Kommunikations-Bus angeschlossen, muss die Baudrate auf 1200 bps eingestellt werden (Werkseinstellung). Der Sunny Backup 2200 verwendet für die Kommunikation das SMA-Net-Protokoll. 7.6 Zusätzliche Anschlüsse 7.6.1 Batterietemperatursensor...

  • Seite 65: Multifunktionsrelais 1 Und 2

    SMA Solar Technology AG Elektrischer Anschluss Sunny Backup 2200 4. Je eine Ader in die Anschlussklemmen „BatTmp“ der mitgelieferten 4-poligen Printklemme stecken. 5. Schrauben der Anschlussklemmen festziehen. Installationshinweis Die Polarität der beiden Adern ist unerheblich für die Funktion des Batterietemperatursensors.

  • Seite 66: Lastabwurf (Load-Shedding)

    Lasten installiert werden (siehe auch Kapitel 22.1 „Zubehör (optional)“ (162)). ACHTUNG! Lasten werden nicht weiter versorgt. Bei Verwendung eines Relais für Lastabwurf werden die an das Lastabwurfschütz angeschlossenen Lasten bei einer Störung im Sunny Backup System S auch beim Vorhandensein des Netzes nicht mehr weiter versorgt. SBU2200-TDE083320 Technische Beschreibung...

  • Seite 67: Spannungsversorgung Batvtgout

    SMA Solar Technology AG Elektrischer Anschluss Sunny Backup 2200 7.6.3 Spannungsversorgung BatVtgOut An diesen Klemmen wird die Batteriespannung nach außen geführt. Sie ist in beiden Polen über Kaltleiter (max. 0,75 A) abgesichert und kann je nach Batteriezustand schwanken. Dieser Anschluss kann z. B. zum Versorgen eines DC-Schützes für die Lastabschaltung dienen.

  • Seite 68: Abschließende Arbeiten

    Elektrischer Anschluss Sunny Backup 2200 SMA Solar Technology AG Abschließende Arbeiten 1. Prüfen Sie, ob alle Einführungen an dem Gerät dicht sind und keine unverschlossenen Öffnungen verblieben sind. 2. Stellen Sie sicher, dass alle eingeführten Leitungen zugentlastet verlegt sind und dass die Kommunikationsleitungen innerhalb des Sunny Backup 2200 nicht mit abgemantelten 230 V- Adern in Berührung kommen können.

  • Seite 69: Elektrischer Anschluss Automatic Switch Box S

    SMA Solar Technology AG Elektrischer Anschluss Automatic Switch Box S 8 Elektrischer Anschluss Automatic Switch Box S Die Automatic Switch Box S ist die automatische Umschalteinrichtung des Sunny Backup-Systems. GEFAHR! Lebensgefahr durch Stromschlag wegen Fehlbeschaltung der Anschlüsse. • Nur eine ausgebildete Elektrofachkraft darf die elektrischen Anschlüsse der Geräte installieren.
  • Seite 70 Elektrischer Anschluss Automatic Switch Box S SMA Solar Technology AG Alle Leitungen werden von unten in das Gehäuse eingeführt. Für die Installation der AC-Leitungen befinden sich an der Unterseite des Gehäuses vier elastische Gummimembrane. Die fertig konfektionierten Kommunikationsleitungen (mit RJ45- Steckern) werden durch die Kabeldurchführungs-dichtungen verlegt.

  • Seite 71: Ac-Anschluss

    SMA Solar Technology AG Elektrischer Anschluss Automatic Switch Box S 8.2 AC-Anschluss Die folgenden Abbildungen zeigen das Anschlussschema eines einphasigen Systems an die Automatic Switch Box S. Anschließend wird die Installation der einzelnen AC-Leitungen am Beispiel des Anschlusses X1/PV-Meter (siehe Kapitel 8.2.1  „PV-Einspeisezähler (X1/PV-Meter)” (Seite 73)) beschrieben.
  • Seite 72 Elektrischer Anschluss Automatic Switch Box S SMA Solar Technology AG Beachten Sie bei der Installation des Sunny Backup System S: • Schließen Sie maximal zwei Sunny Boys gleichzeitig an die Automatic Switch Box S an (max. 4,6 kW). • Führen Sie den N-Leiter über die Automatic Switch Box S.

  • Seite 73: Pv-Einspeisezähler (X1/Pv-Meter)

    SMA Solar Technology AG Elektrischer Anschluss Automatic Switch Box S 8.2.1 PV-Einspeisezähler (X1/PV-Meter) Verbinden Sie den Anschluss X1/PV-Meter mit dem Einspeisezähler für die PV-Anlage. Der Querschnitt der Leitungen richtet sich nach der vorgeschalteten Sicherung. Verwenden Sie einen Leiterquerschnitt von max. 6 mm². Die Klemm-stellen sind als Federzugklemmen ausgelegt.
  • Seite 74 Elektrischer Anschluss Automatic Switch Box S SMA Solar Technology AG GEFAHR! Lebensgefahr durch Stromschlag. Die Leiterenden können sich mit der Zeit aus der Federzugklemme lösen. • Keine Aderendhülsen beim Anschluss der AC-Leitung verwenden. • Die Vorgaben für die abzuisolierende Länge (13–15 mm bei Federzugklemmen 6 mm²) beachten.

  • Seite 75: Pv-Anlage (X2/Pv-System)

    Schließen Sie maximal zwei Sunny Boys gleichzeitig an die Automatic Switch Box S an. Weitere Sunny Boys können nur mit Zusatzmaßnahmen angeschlossen werden. Kontaktieren Sie ggf. die SMA Solar Technology AG (siehe Kapitel 24  „Kontakt” (Seite 169)). Neutralleiter nicht brücken Schließen Sie maximal zwei Sunny Boys gleichzeitig an die Automatic Switch Box S an.

  • Seite 76: Sunny Backup 2200 (X3/Sunny Backup)

    Elektrischer Anschluss Automatic Switch Box S SMA Solar Technology AG Die Dimensionierung der abgehenden Leitung ist anhand der Verlegebedingungen, der PV- Einspeiseleistung sowie der netzseitig vorgeschalteten Sicherung (siehe auch Anschluss X1/PV-Meter) auszuwählen. Die Sunny Boys sowie der Sunny Backup 2200 können bei der Betrachtung des Leitungsschutzes im Kurzschlussfall unberücksichtigt bleiben, da diese bauartbedingt im Kurzschlussfall die Leitungen nicht...

  • Seite 77: Verbraucheranlage (X4/Backup Loads)

    Lebensgefahr durch Rückeinspeisung in das öffentliche Netz. Werden dreiphasige Verbraucher im Backup System angeschlossen, ist bei Netzausfall eine Rückspeisung über einen der L-Leiter in das öffentliche Netz möglich. • Betreiben Sie nur einphasige Verbraucher in einem Sunny Backup System S. GEFAHR! Lebensgefahr durch Fehlerströme.
  • Seite 78 Elektrischer Anschluss Automatic Switch Box S SMA Solar Technology AG Installationshinweis Installieren Sie keine galvanische Verbindung (Brücke) zwischen den N-Leitern der Anschlüsse X2/PV-System und X4/Backup Loads. In diesem Fall kann das Sunny Backup System S nicht starten. SBU2200-TDE083320 Technische Beschreibung...

  • Seite 79: Kommunikation

    SMA Solar Technology AG Elektrischer Anschluss Automatic Switch Box S 8.3 Kommunikation CAN-Bus terminieren Der CAN-Bus muss an beiden Enden mit Abschlusssteckern terminiert werden. Die Buchse „SyncOut“ auf der Platine der Automatic Switch Box S ist dazu bereits werksseitig mit einem Abschlussstecker versehen. Das andere Ende des Busses befindet sich am angeschlossenen Sunny Backup 2200.

  • Seite 80: Nh-Sicherung Einsetzen

    Elektrischer Anschluss Automatic Switch Box S SMA Solar Technology AG Abschließende Arbeiten Prüfen Sie, ob alle Einführungen an den Geräten dicht sind und keine unverschlossenen Öffnungen verblieben sind. Stellen Sie sicher, dass alle eingeführten Leitungen zugentlastet verlegt sind und dass die Kommunikationsleitungen innerhalb der Automatic Switch Box S nicht mit abgemantelten 230 V- Adern in Berührung kommen können.
  • Seite 81 SMA Solar Technology AG Elektrischer Anschluss Automatic Switch Box S 8. Anschließend die NH-Sicherung zügig in die Halterung drücken. Der Sunny Backup 2200 ist an die Batterie geschlossen. Sie können das Sunny Backup System S jetzt in Betrieb nehmen. Technische Beschreibung SBU2200-TDE083320...

  • Seite 82: Bedienelemente

    SMA Solar Technology AG 9 Bedienelemente Bevor Sie das Sunny Backup System S in Betrieb nehmen, machen Sie sich mit der Bedienung vertraut. Der Sunny Backup 2200 wird über das Gerätedisplay nur mit den Standardeinstellungen (Defaultwerte siehe Kapitel 20.2  „Einstellbare Systemparameter” (Seite 142)) betrieben.

  • Seite 83: Betriebszustand Netz

    SMA Solar Technology AG Bedienelemente Die Bedeutung der Farbsignale von der LED-Wechselrichter beschreibt die folgende Tabelle Grün Gelb Betriebszustand Sunny Backup 2200 — — — (kein Wechselrichterbetrieb) — — Standby — — Betrieb — — Störung oder Fehler Die Bedeutung der Farbsignale von der LED-Netz beschreibt die folgende Tabelle: Grün...

  • Seite 84: Sunny Remote Control 1

    Bedienelemente SMA Solar Technology AG 9.2 Sunny Remote Control 1 Mit dem externen Display (Sunny Remote Control 1) navigieren Sie durch den Menübereich des Sunny Backup 2200. Das Sunny Remote Control 1 besteht aus einem • Dreh-Drück-Knopf • Display • Taste...

  • Seite 85: Displayanzeigen

    SMA Solar Technology AG Bedienelemente Displayanzeigen Das Display des Sunny Remote Control 1 ist vierzeilig mit jeweils 20 Zeichen. Details zu den angezeigten Symbolen finden Sie in Kapitel 12.1.1  „Standardansicht” (Seite 100). Energieflussrichtung und Laststatus Ladeleistung Ausgangsleistung Systemstatus Warnanzeige Status Relais2...

  • Seite 86: Erst-)Inbetriebnahme

    Daten immer speichern Nutzen Sie die MMC/SD-Karte immer zur Speicherung von Daten und Events. Nur so kann Ihnen die SMA Solar Technology AG bei Problemen helfen. Der Quick Configuration Guide (QCG) ermöglicht Ihnen eine schnelle und einfache Inbetriebnahme Ihres Sunny Backup System S.

  • Seite 87: Start Des Quick Configuration Guide (Qcg)

    SMA Solar Technology AG (Erst-)Inbetriebnahme 10.2 Start des Quick Configuration Guide (QCG) Hinweis Beim Starten des QCG werden alle Parameterwerte automatisch voreingestellt. Hierdurch ist mit wenigen Handgriffen ein sinnvoller Betrieb möglich. Der QCG wird beim ersten Start des Gerätes automatisch aktiviert.
  • Seite 88 (Erst-)Inbetriebnahme SMA Solar Technology AG • „New System“ (wenn Sie das System in Betrieb nehmen oder Änderungen der Anlangenkonfiguration vornehmen wollen) Bei „New System“ sind folgende Parameter einzustellen: (Voreinstellung hervorgehoben) Ländereinstellung: 003#01 Country (GER/VDE0126-1-1, GR_PCC, GR_INSULAR) Datum: 003#02 Dt (dd.mm.jjjj)

  • Seite 89: Bei Fehlermeldung

    SMA Solar Technology AG (Erst-)Inbetriebnahme 9. Knopf drücken und bestätigen oder abbrechen. (Bestätigen: Y(es), Abbrechen: N(o)) 10. Nach der Bestätigung ist der Sunny Backup 2200 im Standby-Mode. Die LED-Wechselrichter und die LED-Batterie leuchtet gelb. 11. Der Sunny Backup 2200 legt nun eine Tagesdatei an und schreibt diese auf die MMC/SD-Karte.
  • Seite 90 (Erst-)Inbetriebnahme SMA Solar Technology AG Parameterlisten Weitere Details zu den einstellbaren Parametern finden Sie in Kapitel 20 „Parameterlisten“ (139). Beachten Sie, dass Sie einige Parameter nur nach Eingabe des Installateur-Passworts (siehe Kapitel 12.2.2 „Installateur-Passwort einstellen“ (106)) und im Standby (siehe Kapitel 11.2 „Stoppen“ (93)) verändern können.

  • Seite 91: Backup System Ein- Und Ausschalten

    • korrekte elektrische Verbindungen und korrekten Anschluss • Spannungen und Polaritäten Hinweis Das Sunny Backup System S lässt sich auch ohne Sunny Remote Control 1 in Betrieb nehmen. In dem Fall arbeitet der Sunny Backup 2200 jedoch nur mit den werksseitig eingestellten Parametern.
  • Seite 92 Backup System ein- und ausschalten SMA Solar Technology AG Backup System über Sunny Remote Control 1 starten 1. NH-Sicherung in die BatFuse-A.01 einsetzen (siehe „NH-Sicherung einsetzen” (Seite 80)). 2. DC-Start-Taste am Sunny Backup 2200 drücken. Der Sunny Backup 2200 ist eingeschaltet.

  • Seite 93: Stoppen

    SMA Solar Technology AG Backup System ein- und ausschalten 8. Es ertönt ein Piepton im Sunny Remote Control 1. 9. Der Sunny Backup 2200 startet. Die LED-Wechselrichter am Sunny Backup 2200 leuchtet dauernd grün. 10. Knopf loslassen. Der Sunny Backup 2200 ist in Betrieb.
  • Seite 94 5. Der Sunny Backup 2200 ist gestoppt. GEFAHR! Lebensgefahr durch hohe Spannungen. Das Sunny Backup System S befindet sich im Betriebszustand „Standby“! Es liegt weiterhin Spannung am Sunny Backup 2200 (DC- und AC-seitig) an. • Sunny Backup 2200 ausschalten. • Sunny Backup 2200 Spannungsfrei schalten.

  • Seite 95: Ausschalten

    2. Die DC-Stop-Taste des Sunny Backup 2200 drücken. Der Sunny Backup 2200 ist ausgeschaltet. GEFAHR! Lebensgefahr durch hohe Spannungen. Das Sunny Backup System S ist ausgeschaltet! Es liegt weiterhin Spannung am Sunny Backup 2200 (DC- und AC-seitig) an. • Sunny Backup 2200 Spannungsfrei schalten. Hinweis Nur mit dieser „Abschaltreihenfolge“...

  • Seite 96: Wiederinbetriebnahme Nach Selbstabschaltung

    Backup System ein- und ausschalten SMA Solar Technology AG 11.5 Wiederinbetriebnahme nach Selbstabschaltung ACHTUNG! Systemabschaltung durch z. B. falsche Geräteeinstellung. • Vor und nach der Wiederinbetriebnahme das gesamte Backup System auf Fehler prüfen. – Verdrahtung fehlerhaft? – Komponenten ausgefallen? – Sunny Backup 2200 falsche Parameter-Einstellungen? •...

  • Seite 97: Sunny Backup 2200 Bedienen

    SMA Solar Technology AG Sunny Backup 2200 bedienen 12 Sunny Backup 2200 bedienen Hinweis Der Sunny Backup 2200 wird über das Sunny Remote Control 1 bedient. 12.1 Menübereich Der Menübereich umfasst den Home Screen sowie die Hauptmenü-Punkte • 100# Meters (Anzeigewerte) • 200# Settings (Einstellungen) •...

  • Seite 98: Der Menübereich Im Überblick

    Sunny Backup 2200 bedienen SMA Solar Technology AG Der Menübereich im Überblick: Hauptmenü Untermenü 1 Untermenü 2 Home Screen 110# Meter Inverter 112# Meter Device 100# METERS 120# Meter Battery 132# State Grid 130# Meter Backup 134# Meter Device 150# Meter Compact...
  • Seite 99 SMA Solar Technology AG Sunny Backup 2200 bedienen 100# Meters - Anzeigewerte: In diesem Hauptmenü finden Sie die Anzeigewerte folgender Komponenten des Backup Systems: • 110# Meter Inverter - Sunny Backup 2200 • 120# Meter Battery - Batterie • 130# Meter Backup - Backup System •...

  • Seite 100: Standardansicht

    Sunny Backup 2200 bedienen SMA Solar Technology AG 12.1.1 Standardansicht Die Standardansicht (Home Screen) zeigt die Betriebszustände des Sunny Backup 2200 • Batterieladeleistung • Ausgangsleistung sowie verschiedene Informationen in der Statuszeile. Laststatus Energieflussrichtung und Systemstatus Ladeleistung Warnanzeige Ausgangsleistung Gerätezuordnung Status Relais2 Status ext.

  • Seite 101: Erklärung

    SMA Solar Technology AG Sunny Backup 2200 bedienen 3. Zeile (Generatorleistung, Netz) Keine Angaben in der Standardansicht. 4. Zeile (Statuszeile): Symbol Erklärung Gerätezuordnung (hier: Master) Anschluss an das öffentliche Netz. Der Sunny Backup 2200 arbeitet in den Grenzen des öffentlichen Netzes.

  • Seite 102: Menü Auswählen

    Sunny Backup 2200 bedienen SMA Solar Technology AG 12.1.2 Menü auswählen Mit dem Knopf am Sunny Remote Control 1 navigieren Sie durch den Menübereich des Sunny Backup 2200. • Drücken Sie den Knopf, gelangen Sie auf eine Untermenüebene. • Drehen Sie den Knopf vor oder zurück, bewegen Sie sich innerhalb dieser Menüebene.

  • Seite 103: Parameter Auswählen

    SMA Solar Technology AG Sunny Backup 2200 bedienen – Wählen Sie das Feld „home“. Drücken Sie den Knopf. Das Display zeigt die Standardansicht. Reihenfolge der Menüeinträge Menüeinträge können übersprungen werden, d. h. Sie sehen nicht alle durchnummerierten Parameter. Dies hängt mit dem eingestellten Passwort-Level zusammen. Bedienen Sie das Gerät im Benutzer-Level, sind alle Parameter ausgeblendet, die nur vom Installateur...

  • Seite 104: Ereignisse Auswählen

    Sunny Backup 2200 bedienen SMA Solar Technology AG 12.1.4 Ereignisse auswählen Ereignisse werden auf dem Display wie folgt angezeigt: • Links stehen Menünummer und -name. Rechts ist die laufende Nummer (Anzahl) des Ereignisses eingeblendet. • Datum und Uhrzeit. • Ereignis und Nummer (siehe Kapitel 21.5 ...

  • Seite 105: Einstellungen Vornehmen

    SMA Solar Technology AG Sunny Backup 2200 bedienen 12.2 Einstellungen vornehmen 12.2.1 Parameter einstellen Mit dem Knopf am Sunny Remote Control 1 bewegen Sie sich durch ein Menü und wählen den gewünschten Parameter. Erscheint der entsprechende Parameter im Display, können Sie den momentanen Wert ablesen.

  • Seite 106: Installateur-Passwort Einstellen

    Geben Sie die nachfolgenden Informationen zur Eingabe des Installateur-Passwortes nicht an Unbefugte weiter. Bei widerrechtlicher Weitergabe entfällt jegliche Gewährleistung seitens der SMA Solar Technology AG. Passwort eingeben Die Eingabe des Passwortes ist beim Sunny Backup 2200 zusätzlich zum Standby auch im Betrieb möglich.
  • Seite 107 SMA Solar Technology AG Sunny Backup 2200 bedienen Gehen Sie für die Eingabe des Installateur-Passworts folgendermaßen vor: Das Display zeigt die Standardansicht. 1. Menü „200# Settings“ wählen. 2. Knopf drücken. 3. Menü „260# Set Password“ wählen. 4. Knopf drücken. Es erscheint folgende Anzeige: •...

  • Seite 108: Installateur Identifikation Einstellen

    Sunny Backup 2200 bedienen SMA Solar Technology AG 9. Menü verlassen. Wechsel der Bedienstufen Ist das Passwort ungültig, schaltet der Sunny Backup 2200 nicht in den Installateur-Level um. Beginnen Sie in diesem Fall erneut mit der Berechnung und Eingabe des Installateur- Passwortes, wie in diesem Kapitel beschrieben.

  • Seite 109: Sicherheitsrelevante Parameter Der Netzüberwachung

    SMA Solar Technology AG Sunny Backup 2200 bedienen 3. Menü „230# Set Backup“ öffnen. 4. Menü „235# Installer Code“ öffnen. 5. 10-stelligen Code (SMA grid guard) eingeben. Drehen Sie den Knopf, bis die gewünschte Zahl im Display erscheint. Bestätigen Sie jede Zahl (Knopf drücken) einzeln.

  • Seite 110: Direkt Auf Parameter Zugreifen

    Sunny Backup 2200 bedienen SMA Solar Technology AG 12.2.4 Direkt auf Parameter zugreifen Im Menü "600# Direct Access" haben Sie über den Parameternamen bzw. die -nummer einen Direktzugriff auf ausgewählte Parameter. Über das Untermenü Select Name können Sie auf die folgenden Funktionen direkt zugreifen: •...
  • Seite 111 SMA Solar Technology AG Sunny Backup 2200 bedienen Bat1 (Batteriewerte 1) BatSocErr: geschätzter Fehler des BatSoc: aktueller Ladezustandes Batterieladezustand Name des Meter Compact BatTmp: Batterietemperatur TotBatCur: Batteriestrom BatChrgVtg: Batterielade- BatVtg: Batteriespannung spannung Bat ChrgOp: aktives verbleibende Ladezeit Ladeverfahren Inv (AC-Werte Inverter) InvFrq: Akt.

  • Seite 112: Daten Speichern Auf Mmc/Sd-Karte

    8.3 ist das „alte“ MS-DOS-Format mit einer Dateibezeichnung, die max. 8 Stellen vor und 3 Stellen nach dem Punkt hat. Typ der Speicherkarte Die SMA Solar Technology AG empfiehlt, MMC/SD-Karte des Herstellers Transcend einzusetzen. Sollten Sie eine Speicherkarte eines anderen Herstellers benutzen, prüfen Sie, ob die Karte FAT-16 formatiert ist.
  • Seite 113 SMA Solar Technology AG Daten speichern auf MMC/SD-Karte Die Dateien auf der MMC/SD-Karte haben folgende Bedeutung: Dateiname Bedeutung evthism.log (evthisN.log für SlaveN) Ereignishistorie des Gerätes, gespeichert mit Parameter „550.01 CardFunc“, Auswahl StoEvtHis failhism.log (failhisN.log für SlaveN) Fehlerhistorie des Gerätes, gespeichert mit Parameter „550.01 CardFunc“, Auswahl...

  • Seite 114: Karte Einlegen

    SMA Solar Technology AG Daten immer speichern Nutzen Sie die MMC/SD-Karte immer zur Speicherung von Daten und Events. Nur so kann Ihnen die SMA Solar Technology AG im Fehlerfall helfen. Die auf der MMC/SD-Karte gespeicherten Daten lassen sich mit üblichen Tabellenkalkulationsprogrammen bearbeiten.

  • Seite 115: Karte Entnehmen

    SMA Solar Technology AG Daten speichern auf MMC/SD-Karte 4. Im Fehlerfall erscheint im Display folgende Meldung: 13.2 Karte entnehmen Um sicherzustellen, dass alle Log-Daten beim Ausschalten gespeichert werden, schreiben Sie alle noch nicht gespeicherten Daten aus dem Puffer auf die MMC/SD-Karte, in dem Sie den Parameter „550.01 CardFunc“...

  • Seite 116: Log-Daten Schreiben

    Daten speichern auf MMC/SD-Karte SMA Solar Technology AG 13.4 Log-Daten schreiben Mit dem Parameter „550.02 DatLogEna“ können Sie das Schreiben der Log-Daten auf Ihre MMC/ SD-Karte aktivieren (standardmäßig aktiviert). Schreibt das Sunny Remote Control 1 Daten auf die MMC/SD-Karte, wird die Entnahme der Karte untersagt.

  • Seite 117: Firmware Aktualisieren

    SMA Solar Technology AG Daten speichern auf MMC/SD-Karte Anzeige Bedeutung Der Speicherplatz der MMC/SD-Karte ist belegt. MMC/SD-Karte hat ein ungültiges Dateiformat. MMC/SD-Karte ist inkompatibel. Fehlerbehebung Hilfe zur Fehlerbehebung finden Sie in Kapitel 21.7 „Troubleshooting“ (157). 13.6 Firmware aktualisieren Die Firmware des Sunny Backup 2200 lässt sich über die MMC/SD-Karte updaten. Der Sunny Backup 2200 prüft beim Startvorgang bzw.

  • Seite 118: Einstellungen Bleiben Erhalten

    Daten speichern auf MMC/SD-Karte SMA Solar Technology AG 3. Während der Sunny Backup 2200 das Update durchführt, zeigt das Display folgende Meldungen: Reset erzwungen Nach einem erfolgreichen Update wird ein Reset erzwungen, damit die Änderungen wirksam werden. 4. Nach dem Reset bleibt der Sunny Backup 2200 im Standby.

  • Seite 119: Wechselrichter-Betrieb

    SMA Solar Technology AG Wechselrichter-Betrieb 14 Wechselrichter-Betrieb 14.1 Überlast- und Kurzschlussverhalten Der Sunny Backup 2200 kann temporär in Überlast betrieben werden. Auch Kurzschlussströme kann er liefern. Im Überlastfall liefert der Sunny Backup 2200 für 30 min eine Leistung von 2900 W. Für einen Zeitraum von einer Minute bis fünf Minuten kann die zur Verfügung gestellte Leistung sogar 3800 W...

  • Seite 120: Netz

    Batterien auf oder hält sie vollgeladen. Die PV-Anlage speist über einen eigenen Zähler ins öffentliche Netz ein. Nach einem Netzausfall trennt das Sunny Backup System S innerhalb von max. 50 ms das öffentliche Netz von den Verbrauchern und versorgt diese mit einer Spannung in Netzqualität. Während des Netzausfalls (Inselnetzbetrieb) ist der Sunny Backup 2200 verantwortlich für die Versorgung der...

  • Seite 121: Betrieb Am Öffentlichen Netz

    SMA Solar Technology AG Netz 15.2 Betrieb am öffentlichen Netz Im Netzbetrieb sind die Verbraucher und der Sunny Backup 2200 mit dem öffentlichen Netz verbunden. Spannung und Frequenz in den beiden Netzen sind hierdurch gleich. Im Netzbetrieb erfolgt die Netzüberwachung auf Verletzung der zulässigen Grenzen für Spannung und Frequenz (siehe unter Netzwiederkehr) bzw.

  • Seite 122: Netzwiederkehr

    Netz SMA Solar Technology AG 15.5 Netzwiederkehr Im Inselnetzbetrieb prüft der Sunny Backup 2200 ständig auf Netzwiederkehr (s. o.). Liegt die Spannung und Frequenz des Verbundnetzes für die Zeit „232.07 GdVldTm“ im zulässigen Bereich der Parameter „232.01 GdVtgMin“ bis „232.02 GdVtgMax“ und die Frequenz im zulässigen Bereich der Parameter „232.05 GdFrqMin“...

  • Seite 123: Batteriemanagement

    SMA Solar Technology AG Batteriemanagement 16 Batteriemanagement Das Batteriemanagement des Sunny Backup 2200 unterstützt die folgenden drei Batterietypen (Parameter „221.01 BatTyp“): Flooded Lead Acid: Geschlossene Bleibatterien mit flüssigem Elektrolyt in allen gängigen auf dem Markt befindlichen Ausführungen (Gitterplatten, Panzerplatten, klein, groß usw.)

  • Seite 124: Startoptionen

    Batteriemanagement SMA Solar Technology AG ACHTUNG! Beschädigung der Batterie durch fehlerhafte Batterietemperaturmessung. Bei fehlendem oder defektem Batterietemperatursensor läuft der Sunny Backup 2200 unter Annahme einer Batterietemperatur von 40 °C weiter. Dies kann auf Dauer zu einer Mangelladung der Batterie führen.

  • Seite 125: Laderegelung

    SMA Solar Technology AG Batteriemanagement noch die gesamte Nennkapazität genutzt werden kann. Bei 50 % ist nur noch die Hälfte der ursprünglichen Nennkapazität der Batterie nutzbar. Auch der Gesundheitszustand der Batterie wird über ein selbstadaptierendes Verfahren berechnet, welches aber erst nach einigen Ladezyklen gute und genaue Werte ausgeben kann.

  • Seite 126: Änderung Der Ladespannung

    Batteriemanagement SMA Solar Technology AG Equalizing) aus, die in Kapitel 16.4.1  „Schnellladung (Boost Charge)” (Seite 127) bis 16.4.3  „Ausgleichsladung (Equalization Charge)” (Seite 127) genauer erläutert werden. Die Restladezeit (Anzeigewert „120.04 AptTmRmg“) dieser Phase und das aktuelle Verfahren (Anzeigewert „120.05 BatChrgOp“) können über das Display abgelesen werden.

  • Seite 127: Schnellladung (Boost Charge)

    SMA Solar Technology AG Batteriemanagement der Ladespannung ausgestattet. Die Ladespannung wird bei Batterien vom Typ VLA und FRLA um 4 mV/°C und Zelle sowie 0 mV/°C und Zelle bei NiCd-Batterien korrigiert. Der Wert der Temperaturkompensation ist über den Parameter „222.11 BatTmpCps“ einstellbar.

  • Seite 128: Silent Mode

    Batteriemanagement SMA Solar Technology AG 16.4.4 Silent Mode Nur während des Betriebs am öffentlichen Netz und zu Zeiten, in denen keine PV-Einspeisung möglich ist, kann neben der Erhaltungsladung auch der Silent Mode verwendet werden. Durch den Silent Mode wird der Eigenverbrauch der Anlage herabgesetzt.
  • Seite 129 SMA Solar Technology AG Batteriemanagement Stufe 1: Die erste Stufe dient dazu, in Zeiten, in denen die Energie nicht unbedingt benötigt wird (z. B. nachts), den Sunny Backup 2200 in den Standby-Zustand zu schalten. Mit dem Parameter „223.01 BatPro1TmStr“ legen Sie den Startzeitpunkt, mit Parameter „223.02 BatPro1TmStp“ legen Sie den Stoppzeitpunkt fest.

  • Seite 130: Batteriediagnose

    Batteriemanagement SMA Solar Technology AG Der Batterieschonbetrieb kann durch manuelles Starten am Sunny Backup 2200 verlassen werden. Wird dann innerhalb von 5 Minuten (s. o.) ein Ladestrom erkannt, verbleibt der Sunny Backup 2200 im Betrieb, andernfalls schaltet er wieder ab.

  • Seite 131: Relais

    SMA Solar Technology AG Relais 17 Relais Der Sunny Backup 2200 bietet Ihnen verschiedene Möglichkeiten zur Steuerung interner und externer Vorgänge. Dazu sind zwei Relais im Gerät integriert, denen Sie über die Parameter „241.01 Rly1Op“ und „241.02 Rly2Op“ Funktionen zuweisen können. Informationen zum Anschluss der beiden Relais finden Sie in Kapitel 7.6.2 „Multifunktionsrelais 1 und 2“...
  • Seite 132 Relais SMA Solar Technology AG Belegung der Relais Jedem der Relais kann immer nur eine Funktion zugewiesen werden. Funktionsweise der Relais Die Relais sind Wechsler. Sie können wahlweise als Öffner oder Schließer verwendet werden. Alle Relaisfunktionen sind als Schließerkontakte ausgeführt, d. h. der Kontakt schließt, wenn das Relais durch Auswahl der Funktion angesteuert wird.

  • Seite 133: Sunny Boy

    Backup-Systemen. Der Sunny Backup 2200 arbeitet mit verschiedenen Wechselrichtern. Kompatible Sunny Boys Das Sunny Backup System S arbeitet mit allen Sunny Boys der SMA Solar Technology AG zusammen. Eine Ausnahme bilden die Sunny Boys SB 2500, SB 2800 und SB 3000. Das System arbeitet nur mit diesen Modellen, die ab Mai 2005 ausgeliefert worden sind.

  • Seite 134: Nutzung Eines Kommunikations-Busses

    Bei Ausfall des öffentlichen Netzes besteht die Gefahr der Rückeinspeisung. • Sunny Boy niemals mit diesen Einstellungen direkt am Netz betreiben. • Die Sunny Boys im Sunny Backup System S nur an den dafür vorgesehenen Anschlüssen der Automatic Switch Box S (siehe Kapitel 8.2.2 „PV-Anlage (X2/PV- System)“...

  • Seite 135: Einstellung Älterer Sma-Wechselrichter

    SMA Solar Technology AG Sunny Boy Einstellung älterer SMA-Wechselrichter Ältere SMA-Wechselrichter können eventuell noch nicht über den Parameter „Default“ auf „Offgrid“ (Inselnetz) gesetzt werden. In diesem Fall müssen die Werte 1-6 in der Tabelle einzeln eingestellt werden. 18.2 Frequency Shift Power Control (FSPC) Dieses Kapitel beschreibt, wie die „Leistungsregelung über die Frequenz“...

  • Seite 136: Frequenzabregelung Der Sunny Boys

    Sunny Boy SMA Solar Technology AG Die Funktion ist in der folgenden Abbildung dargestellt: Betrieb Hierbei bezeichnen: • f die Grundfrequenz des Inselnetzes (hier 50 Hz) • Fac-delta– und Fac-delta+ den maximalen Bereich, in dem der Sunny Boy aktiv ist, bezogen auf f •...

  • Seite 137: Wartung Und Pflege

    Wartung und Pflege 19 Wartung und Pflege 19.1 Gehäuse Prüfen Sie jedes Gehäuse des Sunny Backup System S auf seine mechanische Unversehrtheit. Falls Schäden (Risse, Löcher, fehlende Abdeckungen) die Betriebssicherheit gefährden, muss der Sunny Backup 2200 sofort außer Betrieb gesetzt werden. Größere Dreckpartikel sollten mit einer weichen Bürste oder Ähnlichem vom Gerät entfernt werden.

  • Seite 138: Batterie

    Entsorgen Sie die Geräte nach Ablauf ihrer Lebensdauer nach den zu diesem Zeitpunkt am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott oder senden Sie die Geräte auf Ihre Kosten mit dem Hinweis „ZUR ENTSORGUNG“ an die SMA Solar Technology AG zurück (Kapitel 24 „Kontakt“ (169)).

  • Seite 139: Parameterlisten

    SMA Solar Technology AG Parameterlisten 20 Parameterlisten Der Menübereich im Überblick: Hauptmenü ‚Untermenü 1 Untermenü 2 Home Screen 110# Meter Inverter 112# Meter Device 100# METERS 120# Meter Battery 132# State Grid 130# Meter Backup 134# Meter Device 150# Meter Compact...

  • Seite 140: Benennung Der Parameter

    Parameterlisten SMA Solar Technology AG Es lassen sich nur Parameter der Menüzweige „200# Settings“ und „500# Operation“ verstellen. Alle anderen Werte werden lediglich auf dem Display angezeigt. Alle Menüpunkte, die nur durch den Installateur mit Hilfe des Passwortes geändert werden können, sind in den folgenden Tabellen grau hinterlegt.
  • Seite 141 SMA Solar Technology AG Parameterlisten 120# Meter Battery Menü- Parame Parameter Name Bereich/Einheit Beschreibung ter Nr. BatSoc aktueller Batterieladezustand (SOC) BatVtg Batteriespannung BatChrgVtg Batterieladespannung AptTmRmg hhmmss verbleibende Absorptionszeit (hhmmss) BatChrgOp aktives Ladeverfahren: Boost = Schnellladung Full = Vollladung Equalize = Ausgleichsladung...

  • Seite 142: Einstellbare Systemparameter

    Parameterlisten SMA Solar Technology AG 20.2 Einstellbare Systemparameter ACHTUNG! Schäden durch fehlerhafte Eingaben. Unmittelbar nach dem Drücken des Knopfes können sich entsprechend eingestellte Betriebswerte sofort ändern. Fehlerhafte Eingaben bei diesen Parametern sind möglicherweise nicht schnell genug zu korrigieren. • Nur eine ausgebildete Elektrofachkraft darf Systemparameter einstellen und verändern.
  • Seite 143 SMA Solar Technology AG Parameterlisten Menü- Parame Parameter-Name Bereich/ Defaultwe Beschreibung ter-Nr. Einheit BatVtgNom Batterie Nennspannung BatTmpMax degC Maximale Batterietemperatur BatTmpStr degC Wiederstarttemperatur Batterie nach Stopp wegen Übertemperatur 222# Bat Chargemode BatChrgCurMax Batterieladestrombegrenzung (abhaengig von Batterienennkapazitaet), 60 % der Batterienennkapazität (221#02)
  • Seite 144 Parameterlisten SMA Solar Technology AG Menü- Parame Parameter-Name Bereich/ Defaultwe Beschreibung ter-Nr. Einheit ChrgVtgFlo 2.25 Sollwert Zellenspannung Erhaltungsladung 2.25 = VRLA 2.25 = FLA 1.55 = NiCd Je nach Einstellung im QCG BatTmpCps mV/degC Batterietemperaturkompensation 4.0 = VRLA 4.0 = FLA 0.0 = NiCd...
  • Seite 145 SMA Solar Technology AG Parameterlisten Menü- Parame Parameter-Name Bereich/ Defaultwert Beschreibung ter-Nr. Einheit ExtLkTm Lockzeit nach Reverse Power bzw Relaisschutz ExtSrc Grid Grid Netzbetrieb 232# Grid Control GdVtgMin * Minimale Netzspannung GdVtgMax * 259,5 Maximale Netzspannung GdCurNom Netznennstrom GdFrqNom Netznennfrequenz...
  • Seite 146 Parameterlisten SMA Solar Technology AG 240# Set Relay Menü- Parame Parameter-Name Bereich/ Defaultwert Beschreibung ter-Nr. Einheit 241# Relay General Rly1Op AutoGn Funktion Relais 1 = Ausgeschaltet = Eingeschaltet AutoGn = Automatische Zuschaltung Generator = Automatische Abschaltung der Lasten, Zuschaltung nur bei Vorhandensein...
  • Seite 147 SMA Solar Technology AG Parameterlisten Menü- Parame Parameter-Name Bereich/ Defaultwert Beschreibung ter-Nr. Einheit Lod2SocTm1Str SOC-Grenze für Start Loadshedding2 für Lod2SocTm1Stp SOC-Grenze für Stopp Loadshedding2 für t1 Lod2SocTm2Str SOC-Grenze für Start Loadshedding2 für Lod2SocTm2Stp SOC-Grenze für Stopp Loadshedding2 für Lod2Tm1Str hhmmss...

  • Seite 148: Diagnose

    Parameterlisten SMA Solar Technology AG 250# Set System Menü- Parame Parameter-Name Bereich/ Defaultwert Beschreibung ter-Nr. Einheit AutoStr Autostart (0=Autostart deaktiviert) (Stby) yyyymmdd Datum hhmmss Uhrzeit ComBaud 1200 1200 Baudrate Schnittstelle 4800 9600 19200 38400 57600 115000 Menü „260# Set Password“ ist ausführlich in Kapitel 12.2.2 „Installateur-Passwort einstellen“...
  • Seite 149 SMA Solar Technology AG Parameterlisten Menu Para- Parameter-Name Bereich/Einheit Beschreibung meter CardStt Statusmeldung MMC/SD-Karte: = keine Sunny Backup 2200 Operational = in Betrieb Mount = Karte initialisieren OutOfSpace = zu wenig Speicherplatz (auf Karte oder im Hauptverzeichnis) = falsches Dateisystem...

  • Seite 150: Ereignisse, Warnungen Und Fehler (History)

    Parameterlisten SMA Solar Technology AG 330# Diag Backup Menu Parame Parameter-Name Bereich/Einheit Beschreibung ter Nr. 331# Diag Grid GdEgyCntIn Energiezähler Netzeinspeisung GdEgyCntOut Energiezähler Netzabhnahme GdEgyTmh Laufzeit Energiezähler Netz GdOpTmh Betriebsstundenzähler für Netzbetrieb GdCtcCnt Zähler für Netzzuschaltungen 20.4 Ereignisse, Warnungen und Fehler (History) Ereignisse und Fehlermeldungen [410# (Fail Current), 420# (Fail History) und 430# (Event History)] finden Sie ab Kapitel 21.4 „Anzeige von Fehlern und Ereignissen“...
  • Seite 151 SMA Solar Technology AG Parameterlisten 520# Oper Battery Menü- Parame Name Bereich/ Default Beschreibung ter-Nr. Einheit ManChrgSel Idle Idle Auslösen Ausgleichsladung (manuell) Start Stop 530# Oper Backup Menü- Parame Parameter-Name Bereich/ Defaultwert Beschreibung ter-Nr. Einheit BkupTst Stop Test des Backup-Systems...

  • Seite 152: Fehlersuche/Problemlösung

    Fehlersuche/Problemlösung SMA Solar Technology AG 21 Fehlersuche/Problemlösung Prinzipiell unterscheidet der Sunny Backup 2200 zwischen Ereignissen und Fehlern. Diese Meldungen werden über das externe Display Sunny Remote Control 1 angezeigt. • Ereignisse beschreiben Zustandsänderungen oder flüchtige Vorgänge (z. B. Firmware Update). • Fehler beschreiben unzulässige oder nur begrenzt zulässige Zustände. Hierunter fallen Warnungen, Störungen und Fehler.

  • Seite 153: Anzeige Von Fehlern Und Ereignissen

    SMA Solar Technology AG Fehlersuche/Problemlösung 21.4 Anzeige von Fehlern und Ereignissen Jeder Fehler und jedes Ereignis ist eindeutig gekennzeichnet und entsprechend der Parameter-/ Messwertzuordnung angelegt. Die Meldung ist vierstellig und setzt sich aus einem Buchstaben und drei Ziffern zusammen. Je nach Meldung steht an erster Stelle ein Buchstabe. Es gibt drei Kategorien von Meldungen: –...

  • Seite 154: Ereignisse

    Fehlersuche/Problemlösung SMA Solar Technology AG 21.5 Ereignisse Die Bedeutung der vom Sunny Backup 2200 gemeldeten Ereignisse können Sie der folgenden Tabelle entnehmen: Anzeige-Nr. Beschreibung Kategorie INV E101 Wartezustand E102 Startvorgang E103 Betrieb E110 Runterfahren wg. Fehler E118 Automatischer Start E119 Manueller Start (Übergang von Standby in Betrieb) E120 Manueller Stopp (Übergang von Betrieb in Standby)

  • Seite 155: Fehlerkategorien

    SMA Solar Technology AG Fehlersuche/Problemlösung Anzeige-Nr. Beschreibung Kategorie SYS E705 Gerätestart E706 Datum/Zeit geändert (Eintrag mit „alter“ Zeit) E707 Neues System im QCG konfiguriert E708 Teil 1 der Firmware aktualisiert (Eintrag der „alten“ Version) E709 Teil 2 der Firmware aktualisiert (Eintrag der „alten“ Version)
  • Seite 156 Fehlersuche/Problemlösung SMA Solar Technology AG Anz-Nr. Stufe Beschreibung F145 Übertemperatur (Spannungswandler) Kategorie BAT F206 Übertemperatur Batterie F208 Batterieüberspannung (interne Grenze für Zellenspannung)) W210 Warnung Batterieüberspannung (abhängig vom Ladespannungssollwert) W211 Warnung niedrige Batterietemperatur W212 Warnung hohe Batterietemperatur Kategorie EXT W309 Relaisschutz...

  • Seite 157: Troubleshooting

    SMA Solar Technology AG Fehlersuche/Problemlösung Anz-Nr. Stufe Beschreibung W753 Ungültiges Datum (beim Start wird Datum automatisch eingestellt) F754 Kommunikation mit Automatic Switch Box S unterbrochen W755 Batterieschonbetrieb Modus 1 W756 Batterieschonbetrieb Modus 2 W757 Batterieschonbetrieb Modus 3 F758 Kurzschluss oder Kabelbruch Temperatur Sensor/Wechselrichter...
  • Seite 158 2“. Nur wenn der Sunny Boy an den Eingang X2/PV-System des Sunny Backup-Systems angeschlossen wird, darf „SMA grid guard Version 2“ deaktiviert werden. Diese Funktionen des Sunny Boy übernimmt die Steuerung und Überwachung des Sunny Backup System S. Was kann ich tun, wenn der QCG einmal nicht läuft? Schalten Sie den Sunny Backup 2200 aus (Kapitel 11.3 „Ausschalten“...

  • Seite 159: Betrieb

    95 % und 100 % befinden. Steht eine Warnung an (Ausrufezeichen „!“ am rechten unteren Rand des Displays), muss der Zustand des Sunny Backup System S genauer analysiert werden. Wie kann ich erkennen, wenn das Sunny Backup-System im Inselbetrieb läuft? Im Display wird angezeigt, dass das Netz ausgefallen ist (siehe hierzu Kapitel 12.1.1 ...
  • Seite 160 Fehlersuche/Problemlösung SMA Solar Technology AG Im Sunny Backup System S wird die Netzüberwachung nach der im Installationsland geltenden Norm von der Automatic Switch Box S und nicht von dem Sunny Boy gewährleistet. Der Sunny Boy wird an der Automatic Switch Box S angeschlossen (siehe Kapitel 8.2  „AC-Anschluss” (Seite 71)). Sobald Sie den Sunny Backup 2200 abschalten, setzen Sie auch die Automatic Switch Box S außer Betrieb...
  • Seite 161 SMA Solar Technology AG Fehlersuche/Problemlösung Warum tritt der „VAC-Low“-Fehler (zu niedrige Ausgangsspannung) auch beim Starten des Sunny Backup 2200 auf? • Es liegt ein dauerhafter Kurzschluss im Verbrauchernetz an. Prüfen Sie die Anschlüsse des AC- Ausgangs (X3/Backup-Loads). • Die angeschlossenen Lasten während des Netzausfalls sind zu groß. Die Leistung des Sunny Backup 2200 reicht nicht aus, um die Lasten zu versorgen.

  • Seite 162: Optionale Geräte

    Die Software zum Einstellen Ihres Sunny Backup 2200 sowie zum Auslesen und Auswerten der Daten finden Sie auf der Webseite der SMA Solar Technology AG unter www.SMA.de zum kostenlosen Download (siehe Kapitel 24 „Kontakt“ (169)). 22.2 SMA-Produkte (optional) Der Sunny Backup 2200 arbeitet mit allen Sunny Boy der SMA Solar Technology AG zusammen. SBU2200-TDE083320 Technische Beschreibung...

  • Seite 163: Technische Daten

    SMA Solar Technology AG Technische Daten 23  Technische Daten 23.1 Sunny Backup 2200 Ausgangsgrößen AC-Nennspannung (U ) (einstellbar) 230 V (202 bis 253 V) AC, nom Nennfrequenz (f 50 Hz (45 bis 65 Hz) AC-Dauerleistung (P ) bei 25 °C 2200 W AC-Dauerleistung (P ) bei 45 °C...

  • Seite 164: Zertifizierung

    Technische Daten SMA Solar Technology AG Wirkungsgrad/Leistungsaufnahme Max. Wirkungsgrad 93 % Eigenverbrauch im Standby Eigenverbrauch ohne Last im Entladebetrieb 21 W Eigenverbrauch ohne Last im Ladeerhaltungsbetrieb 35 W Zertifizierung EG-Konformitätserklärung beigelegt, Downloadbereich www.SMA.de Geräteschutzart nach DIN EN 60529 IP 54 nicht verfügbar...

  • Seite 165: Umgebungsbedingungen

    SMA Solar Technology AG Technische Daten Lastschaltgrenzen Multifunktionsrelais 1 und 2: - schalten von ohmschen Lasten AC1: 6,0 A bei 250 V~ - schalten von stark induktiven Lasten AC15: 1,2 A bei 250 V~ Unterbrechungszeit max. Unterbrechungszeit 50 ms Mechanische Größen Breite x Höhe x Tiefe...

  • Seite 166: Automatic Switch Box S

    (200 x 300 x 120) mm Gewicht 4,5 kg Umgebungsbedingungen Umgebungstemperatur von –25 °C bis +60 °C Zertifizierung EG-Konformitätserklärung beilegt, Downloadbereich www.SMA.de Sunny Backup System S: BGFE, u. a. nach DIN V VDEV 0126-1-1 (2006-02) Geräteschutzart nach DIN EN 60529 IP 54 SBU2200-TDE083320 Technische Beschreibung...

  • Seite 167: Sunny Remote Control 1

    SMA Solar Technology AG Technische Daten 23.3 Sunny Remote Control 1 Schnittstellen DC-Versorgungsspannung 12 V (vom SBU 2200 über Kommunikationskabel) Nennstrom 200 mA Datenspeicherung und Service SD/MMC-Karte mit 128 MB Kommunikation RS 422 Kommunikationskabel CAT5e-FTP-Patchkabel (2 x RJ45-Stecker) Max. Kabellänge 20 m...

  • Seite 168: Dc-Sicherung (Batfuse-A.01)

    Technische Daten SMA Solar Technology AG 23.4 DC-Sicherung (BatFuse-A.01) Ausgangsgrößen DC-Nennspannung 24 V DC-Nennstrom 125 A Mechanische Größen Sicherung 125 A NH00 Breite x Höhe x Tiefe (254 x 180 x 111) mm Gewicht 1,5 kg SBU2200-TDE083320 Technische Beschreibung...

  • Seite 169: Kontakt

    Speicherung von Daten und Events Nutzen Sie die MMC/SD-Karte immer zur Speicherung von Daten und Events. Nur so kann Ihnen die SMA Solar Technology AG im Fehlerfall helfen. Um sicherzustellen, dass Sie die aktuelle Fehler- und Ereignisliste auf der MMC/SD-Karte gespeichert haben, schreiben Sie alle Daten mit dem Parameter „440.01 CardFunc“...

  • Seite 170: Glossar

    Glossar SMA Solar Technology AG 25 Glossar Absorption Phase Konstante U-Phase: Ladephase, in der mit konstanter Ladespannung geladen wird. Der Ladestrom nimmt in dieser Phase immer weiter ab. Abkürzung für „Alternating Current“: Wechselstrom AC-Kopplung Die Verbindung verschiedener Verbraucher, Erzeuger und Speicher auf der Wechselspannungsseite.
  • Seite 171 SMA Solar Technology AG Glossar Batterie Eine Batterie ist ein elektrochemischer Energiespeicher, der die in einer chemischen Verbindung gespeicherte Energie als elektrische Energie wieder abgeben kann. Man unterscheidet nichtwiederaufladbare Primärelemente (häufig eingesetzt z. B. im Konsumer-Bereich) und wiederaufladbare Sekundärelemente (Akkumulatoren). In den sogenannten Inselnetzanlagen werden fast ausschließlich Bleibatterien und sehr selten auch Nickel/Cadmium-Batterien als...

  • Seite 172: Erhaltungsladung

    Glossar SMA Solar Technology AG bilden. Die Geräte in einem Cluster müssen über Kommunikationsleitung verbunden und so konfiguriert sein, dass ein Gerät (-> Master) den Cluster führt und alle übrigen Geräte (-> Slave) mit dem führenden Gerät kommunizieren. C-Rate Die Angabe der Nennkapazität erfolgt immer mit der Angabe der Entladezeit, auf die sich die Kapazität bezieht.
  • Seite 173 SMA Solar Technology AG Glossar Firmware Unter Firmware versteht man Software, die in verschiedene elektronische Geräte wie Festplattenrekorder, DVD-Brenner bzw. -Player, neuere Fernsehgeräte, Haushaltsgeräte und Computer in einem Chip eingebettet ist — im Gegensatz zu Software, die auf Festplatten, CD-ROMs oder anderen Medien gespeichert ist.

  • Seite 174: Kapazität

    Glossar SMA Solar Technology AG Generator Ein elektrischer Generator ist eine elektrische Maschine, die Bewegungsenergie bzw. mechanischer Energie in elektrische Energie wandelt. In der hier benutzten Verwendung wird nicht nur der elektrische Generator selber, sondern auch das für den Antrieb notwendige Verbrennungsaggregat (Diesel-, Benzin- oder Gasmotor) zusammen mit dem elektrischen Generator vereinfacht als Generator bezeichnet.

  • Seite 175: Nennladungsdurchsatz

    SMA Solar Technology AG Glossar Multicluster-System AC-Ausgangsseitige Parallelschaltung mehrerer Cluster in einem Inselnetz- oder Backup-System. Die Master-Geräte der einzelnen Cluster müssen über Kommunikationsleitung verbunden und so konfiguriert sein, dass ein Cluster die Führung des Gesamtsystems übernimmt (siehe Main Cluster) und die Mastergeräte aller anderen Cluster (siehe Subcluster) mit dem Master des führenden Clusters...

  • Seite 176: Reihenschaltung

    Glossar SMA Solar Technology AG Piggy-Back (Board) Englisch für Huckepack-Platine bzw. -Karte: Eine gedruckte Leiterplatte, die in eine andere Platine eingesetzt wird, um deren Leistungsfähigkeit zu verbessern. Eine Huckepack-Platine kann auch einen einzelnen Chip ersetzen. In diesem Fall wird der Chip entfernt und die Platine in den leeren Sockel gesteckt.
  • Seite 177 SMA Solar Technology AG Glossar Selbsttätige Schaltstelle Die „Selbsttätige Schaltstelle zwischen einer netzparallelen Erzeugungsanlage und dem öffentlichen Niederspannungsnetz“ dient als gleichwertiger Ersatz für eine jederzeit dem Verteilungsnetzbetreiber (VNB) zugängliche Schaltstelle mit Trennfunktion. Diese Vorrichtung ist aus Sicherheitsgründen vorgeschrieben, damit ein weiteres Einspeisen von Solarenergie in ein externes Netz verhindert wird, wenn die externen Energieerzeuger z.

  • Seite 178: Überlastfähigkeit

    Glossar SMA Solar Technology AG String-Wechselrichter Wechselrichterkonzept, das die Nachteile des Zentralwechselrichter-Konzeptes vermeidet. Der PV- Generator wird in einzelne Strings aufgeteilt, die über jeweils eigene String-Wechselrichter an das externe Netz angekoppelt werden. Dies erleichtert die Installation und verringert die Ertragsminderungen, die durch Fertigungsstreuungen oder unterschiedliche Verschattung der Solarmodule entstehen können.

  • Seite 179: Haftungsausschluss

    Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten.
  • Seite 180 SMA Solar Technology AG www.SMA.de Sonnenallee 1 34266 Niestetal, Germany Tel.: +49 561 9522 4000 Fax: +49 561 9522 4040 E-Mail: Vertrieb@SMA.de Freecall: 0800 SUNNYBOY Freecall: 0800 78669269...

Inhaltsverzeichnis
