Funktion - Vaillant 0020023134 Installationsanleitung

3

Funktion

13
12
11
10
9
8

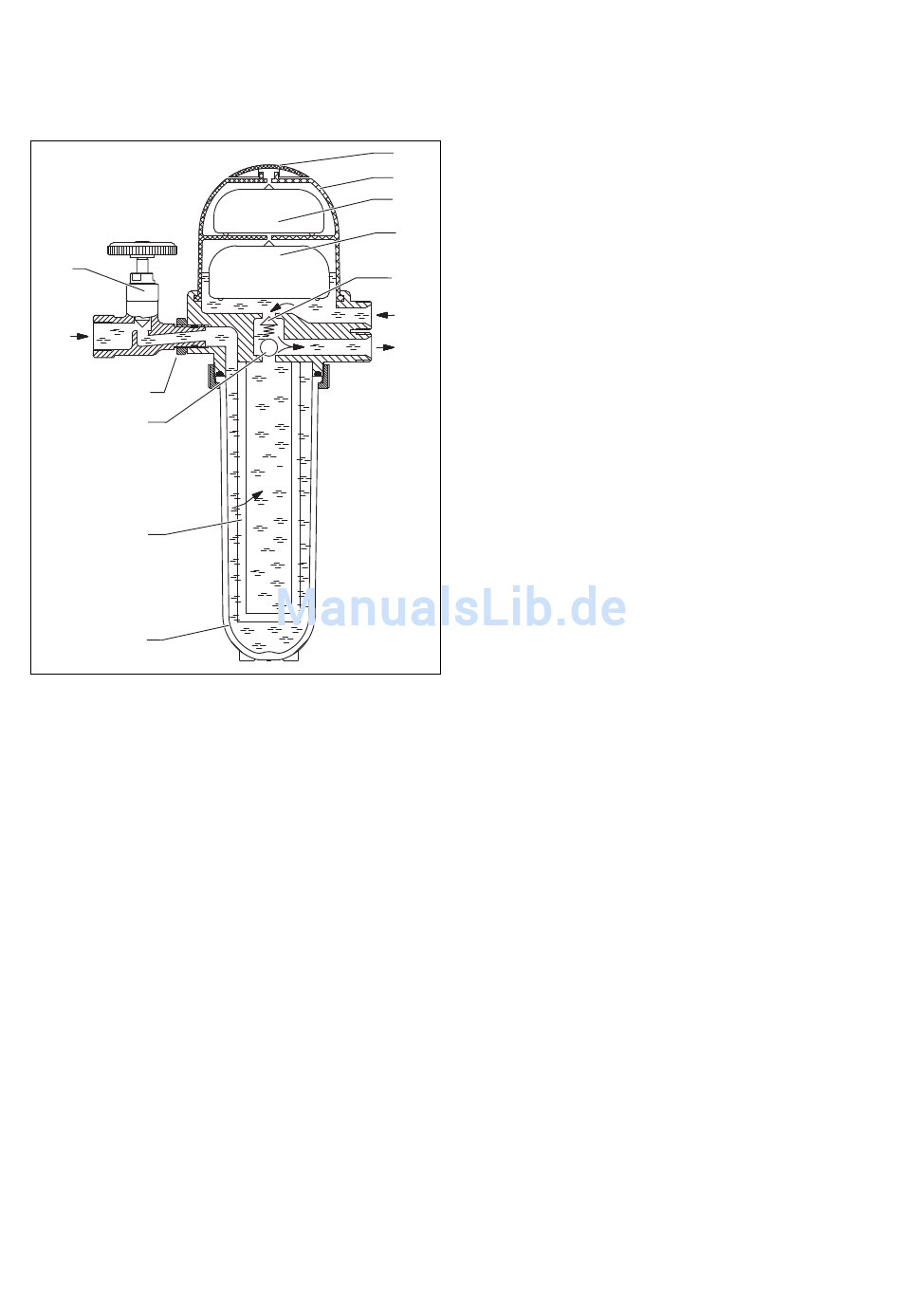

Abb. 3.1 Aufbau automatischer Heizölentlüfter mit integriertem
Filter
Legende
1 Kappe
2 Entlüfterhaube
3 Sicherheits-Schwimmer
4 Schwimmer
5 Überströmventil
6 Rücklauf
7 Vorlauf
8 Filtertasse
9 Filtereinsatz
10 Kugel-Rückschlagventil
11 Kontermutter
12 Zulauf vom Öltank
13 Absperrventil
Die Brennerpumpe saugt über die Saugleitung das Öl
vom Tank durch Absperrventil (13), Filter (9) und Rück-
schlagventil (10) an. Der Filter hält Schmutzpartikel
zurück. Ein kleiner Teil des Öls wird von der Brenner-
pumpe zur Öldüse gepumpt und in der Brennkammer
verbrannt (je 10 kW Heizleistung ca. 1 Liter Öl pro
Stun de). Das überschüssige Öl wird durch die Rücklauf-
leitung über den Rücklauf (6) zum Entlüfterteil gepumpt.
Luft und Ausgasungen steigen auf und werden über ein
Schwimmerventil in die Raumluft abgeführt. Sie können
Luft und Ausgasungen auch über die Entlüftungs vor-
richtung abführen (siehe Kapitel 5.2). Das entlüftete Öl
Installations- und Wartungsanleitung 0020124856_00
wird über ein membrangesteuertes Überströmventil (5)
dem Vorlauf (7) wieder zugeführt. Dadurch wird nur die
1
verbrauchte Ölmenge über Saugleitung und Filter aus
dem Tank gesaugt. Gleichzeitig wärmt die Arbeits wärme
2
der Ölpumpe das Öl vor. Im Betrieb wird sich ein relativ
3
konstanter Füllstand im unteren Teil der Entlüfter haube
(2) einstellen. Dieser Teil kann sich je nach Betriebsbe-
4
dingungen auch ganz füllen. Gelangt Heizöl in den obe-
ren Teil mit dem Sicherheits-Schwimmer, müssen Sie den
5
Heizölentlüfter austauschen (¬ Kap. 7).
6
7
Funktion 3
