Seite 3: Inhaltsverzeichnis
Version 1.1 Inhalt Grundfunktionen ____________________________________________ 2 Aufbau _____________________________________________________ 2 Schaltschema und Signalweg__________________________________ 4 Schalten der Loops von Hand__________________________________ 4 Wahl des MIDI-Kanals ________________________________________ 4 Steuerung über MIDI-Befehle __________________________________ 4 DS1 Mikroschalter ___________________________________________ 6 DS2 Mikroschalter ___________________________________________ 6 Stromversorgung ____________________________________________ 6 Technische Daten____________________________________________ 7 Verwendungsbeispiele _______________________________________ 7 MIDI implementation chart ____________________________________ 9... -
Seite 4: Grundfunktionen

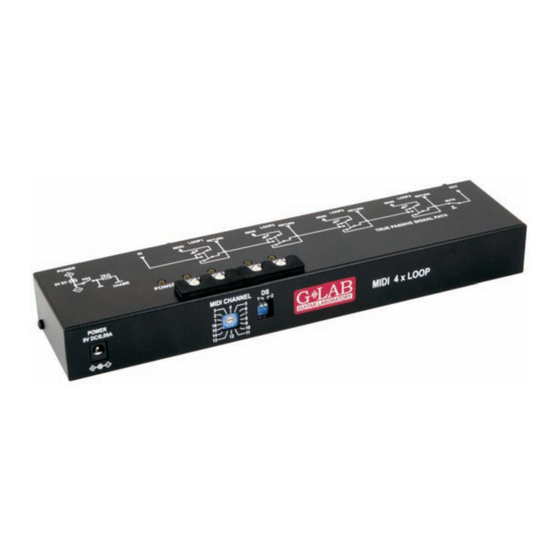

Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein G LAB Produkt entschieden haben. Der G LAB MIDI 4X LOOP (M4L) ist ein Loop-Switcher, der entweder über MIDI (Program-Change- oder Control-Change-Befehle) oder per Hand über die Taster gesteuert werden kann. Bei der MIDI-Steuerung kann das Signal auch stumm geschaltet werden (z. -
Seite 6: Schaltschema Und Signalweg
Schaltschema und Signalweg Der M4L hat einen echten passiven Signalweg (ohne das Signal zu verändern oder zu speichern). Dadurch hat der M4L keinerlei Einfluss auf den Klangcharakter des Signals, kein Verfärben, kein Abschneiden der Höhen etc. Der M4L sollte dazu benutzt werden, Effekte ohne echten Bypass aus dem Effektweg zu nehmen. -
Seite 7: Control Change
LOOP PROG. CH. MUTE LOOP PROG. CH. MUTE RESTORE X – jeder Wert zwischen 0 und 9 Die Einer-Stelle der Programm-Nummer (Prog. Ch) legt den Status von LOOP3 und LOOP4 fest, die Zehner-Stelle bestimmt den Status von LOOP1 und LOOP2. Beim Empfang eines Program-Change-Befehls, bei dem die Werte für Einer- oder Zehner-Stelle außerhalb des gültigen Wertebereichs liegen, wird der ungültige Wert ignoriert, korrekte Werte jedoch berücksichtigt. -
Seite 8: Ds1 Mikroschalter
CONTROL CHANGE LOOP Nummer Wert MUTE X – jeder Wert zwischen 0 und 9 CONTROL CHANGE LOOP Nummer Wert MUTE RESTORE DS1 Mikroschalter Der Mikroschalter DS1 verbindet die Erdung des Steuer-Schaltkreises mit der Erdung des übertragenen Signals. Falls die 9-V-Spannungsversorgung des M4L vollkommen von der Erdung getrennt ist (keinerlei Verbindung zu irgendeiner Erdung), sollte der Mikroschalter DS1 auf der Position ON stehen. -
Seite 9: Technische Daten
Technische Daten Maße Breite x Tiefe x Höhe 270 x 70 x 38 mm Gewicht 620 g Max. Eingangssignal 30 dBu Stromversorgung 9V DC (8,7 – 9,4V) Stromverbrauch 0,1A Verwendungsbeispiele Nachfolgend finden Sie einige Verwendungsbeispiele zum Anschluss des M4L an ein Gitarren-Setup. Anschluss des M4L an die Effekt-Loop eines Gitarren-Amps... - Seite 10 Erweiterung eines GSC mit vier Effekt-Loops Anschluss des M4L an den Eingang des Gitarren-Amps und des GSC an die Effekt-Loop des Amps...
-
Seite 11: Midi Implementation Chart
MIDI implementation chart G LAB MIDI 4xLOOP M4L rev. 1.04 10.01.2009 Function Transmitted Recognised Basic Channel Default Changed 1-16 Mode Default Messages Altered Note Number True Voice Velocity Note ON Note OFF After Touch Keys Channels Pitch Bend Control Change 7, 80-83,89 Prog Change 1-4,10-14,20-24,30-34,40-44,100-101... -
Seite 13: Emc/Emi Und Konformitätserklärung
EMC/EMI und Konformitätserklärung Dieses Gerät wurde so geplant und hergestellt, dass die es betreffenden Normen und Richtlinien hinsichtlich der Nutzersicherheit und der Elektro-magnetischen Verträglichkeit erfüllt werden. Das Gerät gebraucht Energie mit der Rundfunkfrequenz und kann solche ausstrahlen. Wird das Gerät dann entgegen den Vorschriften installiert und betrieben, kann es schädliche Störungen im Rundfunkverkehr herbeiführen. - Seite 14 Dieses Produkt gehört nicht in den Hausmüll! Dieses Gerät ist gemäß der EU-Rechtslinie 2002/96/EG (gültig ab August 2005) sowie dem Gesetz über ausrangierte Elektro- und Elektronikgeräte (GBl. Nr. 180/2005, Pos. 1495) mit dem Symbol eines gestrichenen Hausmüllcontainers versehen. Diese Bezeichnung gibt an, dass dieses Gerät nach der Gebrauchsdauer mit anderen Hausabfällen nicht zusammen entsorgt werden darf.
