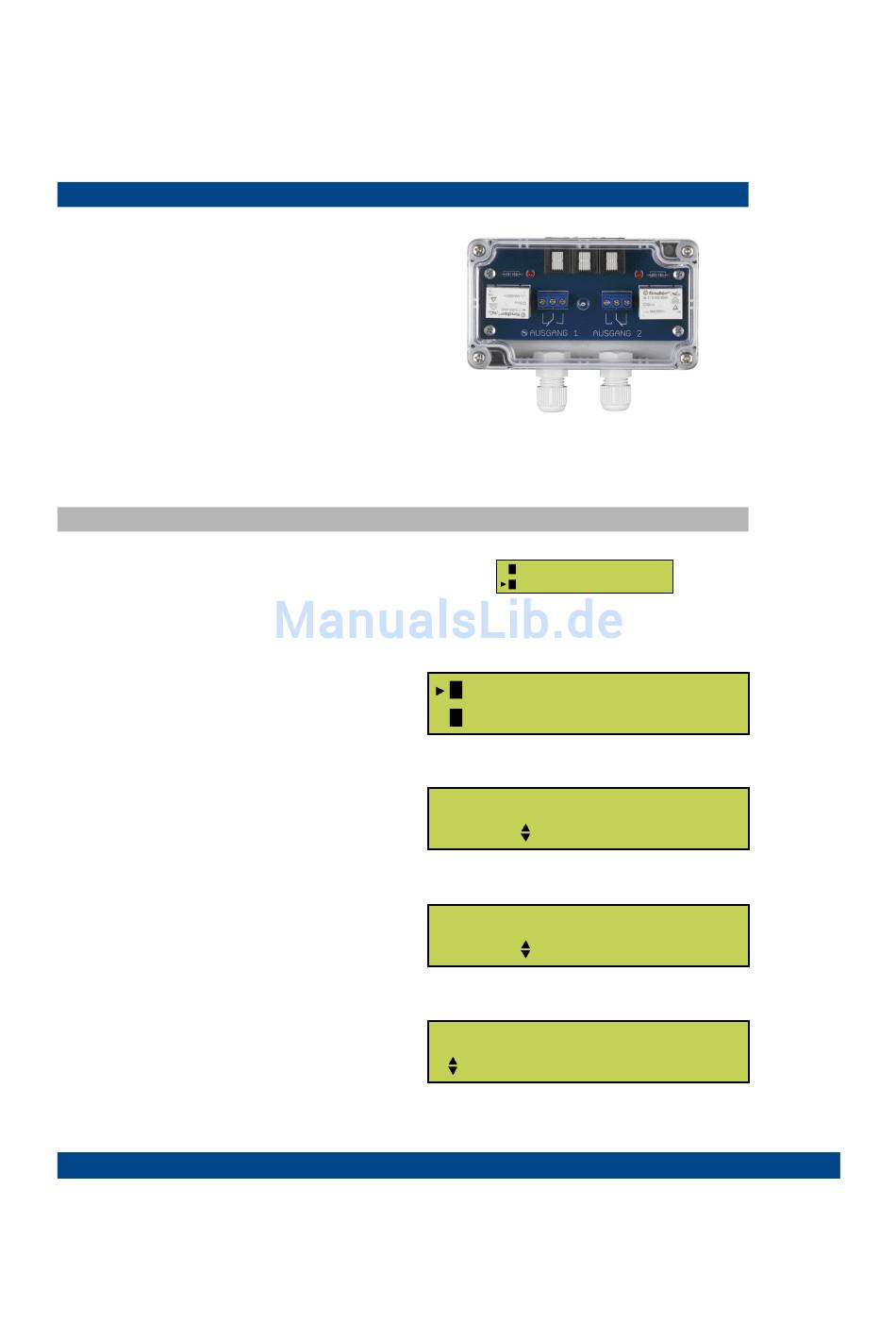

Ausgänge
Die Kontroller-Box verfügt über zwei
5V/150mA Steuerausgänge, die Relais
etc. ansteuern können, um Verbraucher
mit großer Leistung zu schalten.
Ebenfalls ist der Anschluss unserer
Switch-Box (2 x 220V/5A Ausgänge)
möglich.
Die Ausgänge dienen dazu um z.B. bei
Unterschreiten des Wasserstandes einer
Zisterne eine Frischwasser-Pumpe zu
aktivieren oder bei überschreiten eines
Pegels ein Überlaufventil einzuschalten.
Beispiel für eine Programmierung
Ausgang 1 soll bei Unterschreiten von
25 % Füllhöhe eine Frischwasser-Pumpe
aktivieren, um die Zisterne wieder zu
Füllen.
Die Hysterese nehmen wir mit 2% an.
Programmierung:
Ausgang 1 SCHALTPUNKT: 25%
HYSTERESE: 2%
Einschalten bei: UNTERSCHREITEN
Es passiert folgendes:
Sobald der Wasserpegel die 25% Grenze
unterschreitet schaltet sich die Frisch-
wasserspeisung ein.
Bedingt durch die Hysterese von 2% wird
die Pumpe erst wieder bei Erreichen von
27% ausgeschaltet.
Der Vorgang wiederholt sich wieder bei
Unterschreiten von 25%.
Seite 16
Die Programmierung der beiden
Ausgänge erfolgt analog zu den
Einstellungen auf Seite 15.
TANK DATEN
1
PROGRAMMIEREN
2
Menü-Aufruf ... Programmieren
wie auf Seite 12 beschrieben
AUSGANG 1
3
AUSGANG 2
4
SCHALTPUNKT :
25 %
HYSTERESE :
2 %
UEBER/UNTERSCHR:
UNTERSCHREITEN
Ausgangste
Mit diesem
Funktionsko
Hand ein- b
Die Ausgan
automatisch
Kontroller-B
Konfiguratio
In diesem M
den Sensork
Die Werte so
da dies zu ei
führen kann
RINGING:
Totzeit zwis
signal - in d
Aussenden d
evtl. Auftret
